BLDC基于脉冲注入法的无刷直流电机转子位置

无刷直流电机无位置传感器转子位置辨识策略摘要：无刷直流电机（BLDCM）是一种用电子换相代替机械换相的新型电机，通常采用永磁体转子，因具有功率密度高、结构简单、调速性能好等优点而得到了广泛应用。

关键词：无刷直流电机；转子位置辨识策略无刷直流电动机具有结构本身相对简单、控制系统设计方便、运行稳定、维护成本低、功率密度高、调速性好等优点，已经在伺服控制、精密电子、办公自动化、医疗器械、家用电器、电动车辆、航天航空、工业工控等行业内得到了广泛的应用。

传统的无刷直流电动机需要安装位置传感器，从而得到转子位置信号对三相绕组进行换相控制。

然而位置传感器的安装不但增加了系统自身的尺寸，使内部结构变得复杂，同时增加了成本，特别在高温、高湿等恶劣的工作环境下，传感器信号线容易受外界信号干扰，系统可靠性降低。

一、慨况无刷直流电机因其高效率、长寿命、低噪声及其良好的机械特性等优点，在航空、军事、汽车和办公自动化等行业得到了广泛地应用。

传统无刷直流电机控制系统的正常运行，需要位置传感器来确定转子相对位置。

但位置传感器增大了电机的体积和成本，维修困难，且传感器的连线较多，容易受外界信号干扰。

因此，无刷直流电机无位置传感器控制成为当前研究热点之一。

由于无刷直流电机的反电动势一般难于直接检测，因此通常采用间接方法得到反电动势过零点。

使用端电压法得到反电动势过零点，这种方法虽然结构简单，但是需要重构电机中点，滤波电路的使用也会导致检测到的反电动势过零点信号产生相移，需要额外的硬件或者软件对其进行补偿。

采用三次谐波检测反电动势的过零点，通过虚构电阻网路中点，得到三次谐波过零点与相反电动势过零点的关系。

但实际上由于电阻网路的加入，三次谐波的波形失真。

同时，对于实际的无刷直流电机，由于电机设计，漏磁的存在，反电动势波形平顶宽度往往小于120°。

二、无刷直流电动机电路拓扑及数学模型三相全桥式无刷直流电动机主电路拓扑结构框。

其三相绕组为Y型接法，假设三相绕组的反电动势波形为梯形波，三相绕组的电流波形为方波。

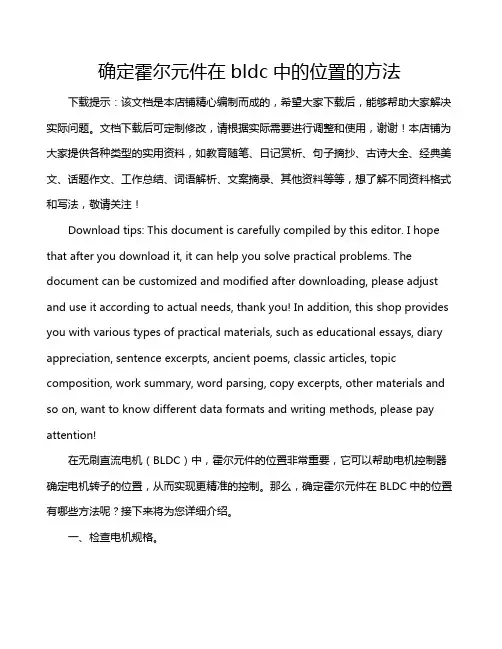

确定霍尔元件在bldc中的位置的方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在无刷直流电机（BLDC）中，霍尔元件的位置非常重要，它可以帮助电机控制器确定电机转子的位置，从而实现更精准的控制。

基于脉冲注入法实现的无刷直流电机转子位置检测摘要：本文提出了一种采用脉冲注入来检测无刷直流电机在静止状态时转子位置的方法。

基于方法依次向定子绕组注入一系列的脉冲，通过脉冲电流的变化对转子位置进行估算。

实验结果表明：该方法不但具有较高的位置检测准确性，同时对电机的参数依赖性低，可以省去电机内部的检测元件，又可以应用到其它电机。

关键词：无刷直流电机转子位置脉冲注入识别AbstractThis paper presents a method to detect the rotor position of Permanent Magnet motors at standstill by using a suitable sequence of voltage pulses. Based on this method， a suitable sequence of voltage pulses is applied to the stator windings. We can estimate the magnets position by the current variation of the pulses. The obtained results show that this method is not only efficient but also need bit of motor parameters，it can omit motor internal examination parts and may be used on other type of motors.Key words: BLDCM Rotor position Pulses injection Recognition引言近年来，由于无位置传感器无刷直流电机(BLDCM)具有调速特性好、无换向火花、无无线电干扰、效率高、寿命长、运行可靠、维护简便等优点，其应用越来越广泛。

无刷直流电机控制方法
无刷直流电机（Brushless DC Motor，BLDC）是一种基于电子换相技术来驱动的电机，它具有高效率、高功率密度、高可靠性等优点。

以下是几种常见的无刷直流电机控制方法：
1. 基于霍尔传感器的六步换相控制方法：BLDC电机通常内置三个霍尔传感器，可以用来检测转子位置。

控制方法通过监测霍尔传感器的状态，来确定哪个绕组需要通电。

该方法只需简单的逻辑门电路即可实现。

2. 无霍尔传感器的电子换相控制方法：这种方法采用传感器无关的技术，通过测量三相电流和电动势来确定转子的位置。

通常需要使用一个称为电机控制器或无刷电机驱动器来完成电子换相功能。

3. 磁场导向控制方法（Field-Oriented Control，FOC）：该方法是一种高级控制技术，通过将三相电流分解为坐标轴上的直流分量和交流分量，将电机控制问题转化为直流电机的控制问题。

这种控制方法可以提供更高的动态性能和控制精度。

4. 直流电压控制方法：这种方法基于直流电压的控制原理，通过改变电机的电压来控制电机的转速和转矩。

该方法简单易实现，但通常不能提供高精度和高动态性能。

以上仅为常见的几种无刷直流电机控制方法，实际应用中还有其他高级控制技术和方法，例如逆变器驱动技术、空间矢量调制控制等。

具体选择何种控制方法，需根据电机应用要求、控制精度和成本等因素综合考虑。

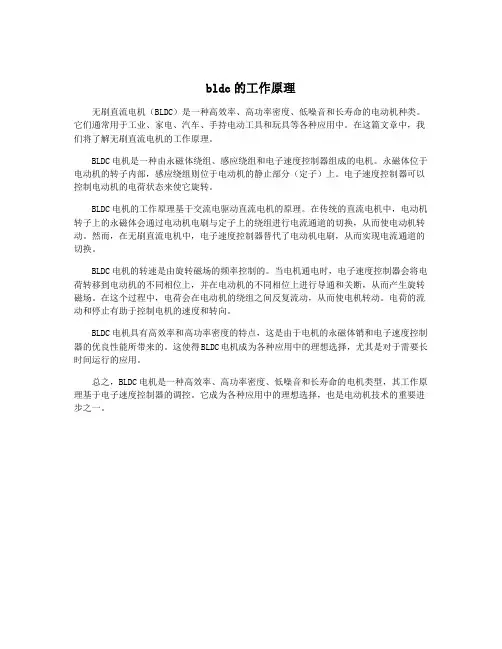

bldc的工作原理
无刷直流电机（BLDC）是一种高效率、高功率密度、低噪音和长寿命的电动机种类。

它们通常用于工业、家电、汽车、手持电动工具和玩具等各种应用中。

在这篇文章中，我们将了解无刷直流电机的工作原理。

BLDC电机是一种由永磁体绕组、感应绕组和电子速度控制器组成的电机。

永磁体位于电动机的转子内部，感应绕组则位于电动机的静止部分（定子）上。

电子速度控制器可以控制电动机的电荷状态来使它旋转。

BLDC电机的工作原理基于交流电驱动直流电机的原理。

在传统的直流电机中，电动机转子上的永磁体会通过电动机电刷与定子上的绕组进行电流通道的切换，从而使电动机转动。

然而，在无刷直流电机中，电子速度控制器替代了电动机电刷，从而实现电流通道的切换。

BLDC电机的转速是由旋转磁场的频率控制的。

当电机通电时，电子速度控制器会将电荷转移到电动机的不同相位上，并在电动机的不同相位上进行导通和关断，从而产生旋转磁场。

在这个过程中，电荷会在电动机的绕组之间反复流动，从而使电机转动。

电荷的流动和停止有助于控制电机的速度和转向。

BLDC电机具有高效率和高功率密度的特点，这是由于电机的永磁体销和电子速度控制器的优良性能所带来的。

这使得BLDC电机成为各种应用中的理想选择，尤其是对于需要长时间运行的应用。

总之，BLDC电机是一种高效率、高功率密度、低噪音和长寿命的电机类型，其工作原理基于电子速度控制器的调控。

它成为各种应用中的理想选择，也是电动机技术的重要进步之一。

书山有路勤为径；学海无涯苦作舟
无刷直流电机（BLDC）构成及工作原理详解（附部
分生产厂家）
无刷直流电机（BLDC）是永磁式同步电机的一种，而并不是真正的直流电机，英文简称BLDC。

区别于有刷直流电机，无刷直流电机不使用机械的电刷装置，采用方波自控式永磁同步电机，以霍尔传感器取代碳刷换向器，以钕铁硼作为转子的永磁材料，性能上相较一般的传统直流电机有很大优势，是当今最理想的调速电机。

一、有刷直流电机简介
介绍无刷直流电机之前，我们来看看有刷电机：
直流电机以良好的启动性能、调速性能等优点着称，其中属于直流电机
一类的有刷直流电机采用机械换向器，使得驱动方法简单，其模型示意图如下图所示。

直流电机模型示意图
DC电机（有刷电机）的运转示意图
电机主要由永磁材料制造的定子、绕有线圈绕组的转子（电枢）、换
向器和电刷等构成。

只要在电刷的A和B两端通入一定的直流电流，电机的换向器就会自动改变电机转子的磁场方向，这样，直流电机的转子就会持续运转下去。

专注下一代成长，为了孩子。

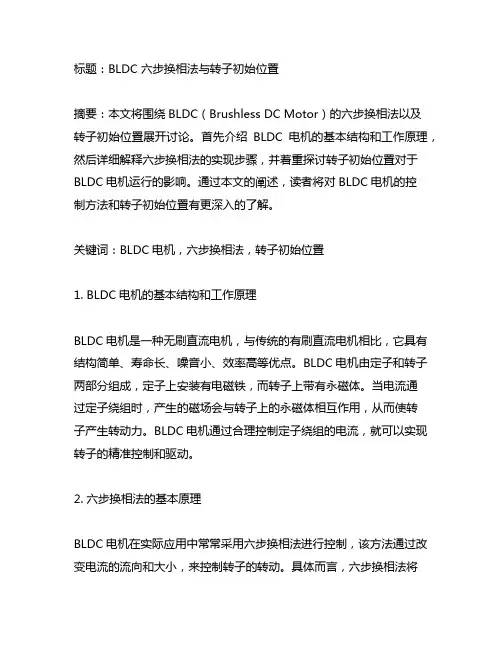

标题：BLDC 六步换相法与转子初始位置摘要：本文将围绕BLDC（Brushless DC Motor）的六步换相法以及转子初始位置展开讨论。

首先介绍BLDC电机的基本结构和工作原理，然后详细解释六步换相法的实现步骤，并着重探讨转子初始位置对于BLDC电机运行的影响。

通过本文的阐述，读者将对BLDC电机的控制方法和转子初始位置有更深入的了解。

关键词：BLDC电机，六步换相法，转子初始位置1. BLDC电机的基本结构和工作原理BLDC电机是一种无刷直流电机，与传统的有刷直流电机相比，它具有结构简单、寿命长、噪音小、效率高等优点。

BLDC电机由定子和转子两部分组成，定子上安装有电磁铁，而转子上带有永磁体。

当电流通过定子绕组时，产生的磁场会与转子上的永磁体相互作用，从而使转子产生转动力。

BLDC电机通过合理控制定子绕组的电流，就可以实现转子的精准控制和驱动。

2. 六步换相法的基本原理BLDC电机在实际应用中常常采用六步换相法进行控制，该方法通过改变电流的流向和大小，来控制转子的转动。

具体而言，六步换相法将电机的360度电角度划分为六个等分，每相邻两个等分代表一个换相步骤。

在每个换相步骤中，需要对相应的绕组施加电流，从而实现磁场的旋转和转子的转动。

这种控制方法简单高效，适用于各种类型的BLDC电机。

3. 六步换相法的实现步骤（1）确定电机旋转方向在实施六步换相法之前，需要确定电机的旋转方向。

这可以通过检测电机的霍尔传感器信号来实现，霍尔传感器可以感知转子位置并输出对应的信号。

通过分析霍尔传感器的信号，就可以确定电机的旋转方向。

一般来说，电机的旋转方向是由电机的控制器来决定的。

（2）确定换相顺序确定了电机的旋转方向之后，就需要确定六步换相法的顺序。

不同的电机制造商可能会采用不同的六步换相顺序，因此需要根据实际情况确定具体的顺序。

一般而言，电机制造商都会提供相应的技术文档，详细介绍了换相顺序的具体信息。

（3）施加相应的电流根据确定的换相顺序，就可以施加相应的电流到定子绕组。

一、介绍BLDC电机（Brushless DC Motor）是一种无刷直流电机，它采用永磁体和电子元件来实现换向。

为了准确控制电机的转速和位置，通常需要使用霍尔传感器来检测转子的位置。

在本文中，我们将讨论如何利用霍尔传感器来计算BLDC电机的位置，以便实现精准的控制。

二、BLDC电机的工作原理1. 基本结构BLDC电机由定子和转子组成，其中定子上安装有绕组，用来产生磁场。

而转子上则安装有永磁体或者电子式永磁体。

转子上的永磁体通过控制器产生的交变磁场来进行换向，从而驱动电机转动。

2. 霍尔传感器为了确定转子的位置，通常在电机的定子上安装三个霍尔传感器，它们均匀分布在电机的周围，并与转子上的永磁体对准。

当转子旋转时，霍尔传感器可以检测永磁体的位置，并将此信息反馈给控制器。

三、霍尔传感器位置计算的原理1. 传统方法传统的霍尔传感器位置计算方法是通过检测霍尔信号的变化来确定转子的位置。

通过对霍尔信号进行脉冲计数，可以确定转子的位置，但是这种方法存在精度不高，响应速度慢的缺点。

2. 电子换向方法电子换向方法是一种新的转子位置计算方法，它通过对霍尔信号进行处理，可以准确快速地确定转子的位置。

通过采集霍尔信号的变化，结合预先存储的转子位置信息，控制器可以实时计算出转子的位置，并相应地进行换向控制。

四、实际应用随着电机控制技术的不断发展，电子换向方法已经被广泛应用于BLDC 电机控制系统中。

通过使用电子换向方法，可以大大提高电机的控制精度和响应速度。

电子换向方法还可以减少霍尔传感器的数量，降低系统成本。

五、总结BLDC电机的位置控制对于实现精密控制和高效运行至关重要，而霍尔传感器位置计算方法则是实现精准控制的关键。

通过使用电子换向方法，可以提高转子位置计算的精度和响应速度，从而实现更加精准和高效的电机控制。

随着技术的不断进步，相信电子换向方法将会在BLDC电机控制领域发挥越来越重要的作用。

六、电子换向方法的优势1. 精度高相比传统的脉冲计数方法，电子换向方法能够更精确地确定转子的位置。

基于旋转高频注入法的永磁同步电机转子初始位置检测研究一、本文概述随着现代工业自动化和精密控制技术的不断发展，永磁同步电机（PMSM）因其高效率、高功率密度和优良的控制性能，在众多领域得到了广泛的应用。

电机的转子初始位置检测一直是电机控制系统中的一个关键技术难题。

准确的转子位置信息对于电机的启动、运行和控制至关重要，尤其是在无位置传感器的应用场景中，初始位置的准确检测成为实现高效电机控制的前提。

本文旨在研究一种基于旋转高频注入法的永磁同步电机转子初始位置检测技术。

旋转高频注入法作为一种有效的转子位置检测方法，通过在电机定子绕组中注入高频电流，利用转子磁场与注入电流之间的相互作用，实现对转子位置的检测。

该方法具有结构简单、成本低、可靠性高的特点，适用于无传感器的电机控制系统。

本文首先介绍永磁同步电机的基本原理和转子位置检测的重要性，然后详细阐述了旋转高频注入法的工作原理和实现过程。

在此基础上，通过仿真和实验验证了该方法的有效性和准确性。

对本文的研究成果进行了总结，并对未来的研究方向进行了展望。

通过本研究，我们期望为无传感器永磁同步电机控制系统的设计和应用提供一种新的转子初始位置检测方案，以促进电机控制技术的发展和应用。

二、永磁同步电机的基本原理与特性永磁同步电机（PMSM）作为一种高效、高性能的电动机类型，在众多工业和商业应用中得到了广泛的使用。

其独特的设计使得电机在没有额外的励磁电源的情况下，能够维持一个恒定的磁场。

这种电机的基本原理是基于电磁感应定律和永磁体提供的恒定磁场与转子磁场的相互作用。

永磁同步电机的主要特性包括高效率、高功率密度、低噪音和长寿命。

这些特性使得PMSM在需要精确控制和高性能的应用中，如电动汽车、精密机械和可再生能源系统中，成为首选的电机类型。

在转子初始位置检测方面，旋转高频注入法是一种有效的技术。

该方法通过在电机的定子绕组中注入高频电流，产生一个额外的旋转磁场。

这个旋转磁场与永磁体产生的磁场相互作用，导致转子产生一个相对于其当前位置的位移。

一种新颖的无刷直流电机位置检测方法王大方;祝雅琦;金毅;刘智祺【摘要】为了实现无刷直流电机无位置传感器控制,提出了一种新颖的基于假中性点基波电压的检测方法.该方法比较电机断开相绕组端电压和假中性点电压的关系,通过得到两者交点直接获得转子位置信息.在H_PWM_L_ON和L_PWM_H_ON两种半桥调制方式下,无论电机处于PWM_ON还是PWM_ OFF的时刻,该方法无需改变比较对象,具有普遍适用性.理论推导证明了该方法的正确性,实验给出了该方法在不同占空比下的控制结果,验证了这种方法的有效性.【期刊名称】《电工技术学报》【年(卷),期】2013(028)002【总页数】6页(P139-144)【关键词】无刷直流电机;无传感器控制;基波;PWM【作者】王大方;祝雅琦;金毅;刘智祺【作者单位】哈尔滨工业大学汽车工程学院威海 264209;哈尔滨工业大学汽车工程学院威海 264209;装甲兵工程学院北京 10000;哈尔滨工业大学汽车工程学院威海 264209【正文语种】中文【中图分类】TM3011 引言无位置传感器无刷直流电机的控制，因为节省了安装传感器的空间并且减少了信号线的条数，相对于有位置传感器控制方法有结构紧凑和可靠性高等优势，因此近年来无刷直流电机的无位置传感器控制已成为研究的热点，并且多种位置检测方法被提出[1-4]。

反电动势法是目前应用最广泛的无位置传感器无刷直流电机的控制方法[5-7]。

对于最常见的两相导通星形三相六状态工作方式，除换相瞬间，在任意时刻电机总有一相绕组处于断电状态。

根据断电相绕组的反电动势过零点，即可判断出电机运行状态。

通过对电角度的延时处理，即可确定换相时刻。

文献[6]中总结了各种PWM调制状态下的反电动势过零检测比较电压，并且得出了在任何调制状态下，都可以在PWM开通期间采样断开相端电压与VDC/2相比较得到反电动势过零点的结论。

但是，这种方法不适合 PWM占空比较小的情况，调速范围受到限制。

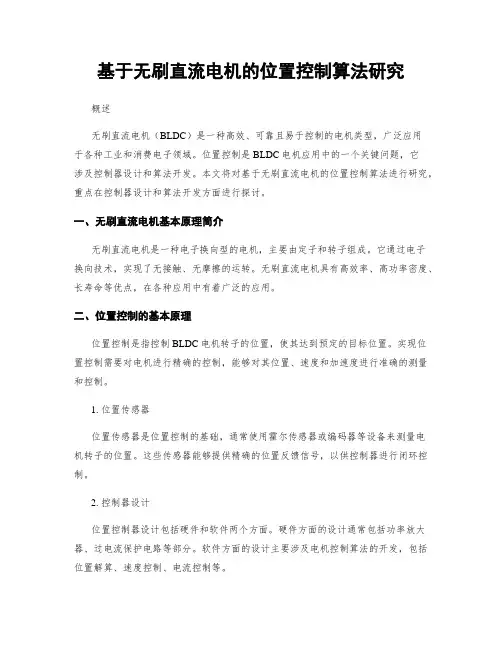

基于无刷直流电机的位置控制算法研究概述无刷直流电机（BLDC）是一种高效、可靠且易于控制的电机类型，广泛应用于各种工业和消费电子领域。

位置控制是BLDC电机应用中的一个关键问题，它涉及控制器设计和算法开发。

本文将对基于无刷直流电机的位置控制算法进行研究，重点在控制器设计和算法开发方面进行探讨。

一、无刷直流电机基本原理简介无刷直流电机是一种电子换向型的电机，主要由定子和转子组成。

它通过电子换向技术，实现了无接触、无摩擦的运转。

无刷直流电机具有高效率、高功率密度、长寿命等优点，在各种应用中有着广泛的应用。

二、位置控制的基本原理位置控制是指控制BLDC电机转子的位置，使其达到预定的目标位置。

实现位置控制需要对电机进行精确的控制，能够对其位置、速度和加速度进行准确的测量和控制。

1. 位置传感器位置传感器是位置控制的基础，通常使用霍尔传感器或编码器等设备来测量电机转子的位置。

这些传感器能够提供精确的位置反馈信号，以供控制器进行闭环控制。

2. 控制器设计位置控制器设计包括硬件和软件两个方面。

硬件方面的设计通常包括功率放大器、过电流保护电路等部分。

软件方面的设计主要涉及电机控制算法的开发，包括位置解算、速度控制、电流控制等。

三、位置控制算法研究位置控制算法是实现准确位置控制的关键。

以下是一些常见的基于无刷直流电机的位置控制算法：1. PI控制算法PI控制算法是一种常见的位置控制算法，它通过比较实际位置与目标位置的差异，调整电机的输出电流，实现位置的闭环控制。

该算法简单实用，对于一般的应用已经能够满足要求。

2. 模糊控制算法模糊控制算法是一种基于模糊推理的控制方法，它通过将位置误差和变化率作为输入变量，根据一组经验规则进行模糊推理，得到电机的输出电流。

模糊控制算法能够适应系统的非线性特性，具有较好的控制性能。

3. 自适应控制算法自适应控制算法是一种自学习的控制算法，它监测系统的输出响应和输入信号，根据模型参考适应性规律，自适应地调整控制器参数。

一招让你学会传感器BLDC电机转子位置检测技巧轻工业中的许多应用需要马达以微处理器为中心的计算机控制运作。

电脑控制已成为现代工业的关键。

传感器BLDC电机转子位置检测技巧是电子马达控制的基础。

在传统电机控制中，电机需要放在一个特定的位置，以达到期望的效果。

这些方法包括角度传感器和光栅等等。

但是这些方法一般都需要额外的硬件，而且价格也比较贵。

传感器BLDC电机转子位置检测技巧则是一种直接从电机读取数据的新方法，可以帮助降低成本。

BLDC电机简介BLDC电机是一种永磁同步电机，它是电机控制器技术的一种高级形式。

它们利用逆电动势波来激励永磁材料所产生的电流，从而产生转矩。

传感器BLDC电机转子位置检测原理传感器BLDC电机转子位置检测技巧基于下列原理：在BLDC电机中，转子的位置决定了逆电动力的大小和方向。

因此，可以利用逆电动力的值来检测转子的位置。

在传感器BLDC电机转子位置检测技巧中，逆电动力是通过电机绕组中的三相电流值来计算的。

这些电流值是经由电机控制器的PWM输出进行调制的。

为了计算逆电动力，必须知道电机绕组的电感和电机的位置。

对于传感器BLDC电机，可以使用一些方法来确定旋转位置。

例如：•霍尔效应传感器•电阻传感器•反向电动势传感器这些传感器都能够有效地检测转子的位置，从而在保证电机运行时能够读取设备的正确数据。

如何检测BLDC电机转子位置检测BLDC电机转子位置可以分为两个步骤：首先，需要确定旋转方向；其次，确定转子的位置。

确定旋转方向BLDC电机通常需要两根输出，分别用于两个驱动器。

这些输出可以控制电机旋转方向。

但是，在没有其他形式的位置传感器支持的情况下，需要使用方法来确定旋转方向。

一个常用的方法是使用霍尔传感器。

霍尔传感器可以探测永磁材料相对于其位置的磁场变化。

因此，通过这种方法，可以确定永磁材料的旋转方向。

确定转子位置一旦旋转方向被确定，就可以开始确定转子位置了。

这可以通过使用反电动势来实现。

BLDC无刷直流电机控制算法BLDC（Brushless DC）无刷直流电机是一种高效、可靠且低噪音的电机，广泛应用于各种领域，如工业自动化、电动车辆和家用电器等。

BLDC 电机的控制算法是保证其正常运行和实现各种运动控制的关键。

BLDC无刷直流电机的控制算法主要分为传统控制算法和现代控制算法两大类。

传统控制算法包括电流控制、速度控制和位置控制等，常用的算法有PWM控制、电流环反馈控制和PID控制等。

现代控制算法包括矢量控制、模型预测控制和自适应控制等，常用的算法有FOC（Field Oriented Control）控制和SLDC（Sliding Mode Variable Structure Control）控制等。

首先介绍传统控制算法中的PWM控制算法。

PWM（Pulse Width Modulation）控制是一种通过改变电机输入的电压和电流的方式来控制电机转速的方法。

PWM控制算法通过控制器将输入的电压和电流通过开关器件的开关时间和开关频率进行调节，从而控制电机的输出转矩和转速。

该算法简单、可靠，并且适用于各种控制需求。

其次介绍传统控制算法中的电流环反馈控制算法。

电流环反馈控制是通过测量电机的相电流来实时调整开关器件的开关时间和开关频率，从而实现对电机转矩的精确控制。

该算法可以实现高精度的电机控制，但是由于需要实时测量电流，所以需要配备性能较高的传感器。

再次介绍传统控制算法中的PID控制算法。

PID（Proportional-Integral-Derivative）控制是一种比例、积分和微分控制的组合方式，通过计算误差的比例、积分和微分，并加以调整，来实现电机的转速和转矩控制。

PID控制算法是一种经典的控制算法，具有简单、稳定和易于调节的特点。

现代控制算法中的FOC控制是一种通过转子磁链定向和转差矢量控制方式来实现BLDC无刷直流电机控制的算法。

FOC控制算法通过测量和估算电机的电流和转子位置，将电机的输入电压和电流进行空间分量的分解，使得电机的电磁转矩和机械转矩得到分离，从而实现对电机的精确控制。

一种转子位置传感器无刷直流电机速度检测方法
张益
【期刊名称】《电子器件》
【年(卷),期】2015(038)005
【摘要】提出了一种利用转子位置传感器发出的信号测量无刷直流电机(BLDC)转速的方法,并设计了相应的转动方向测定电路和数字PI速度控制器模块.通过利用比例积分控制器计算半个转动周期内的两次连续测量值,结合提出的转动方向测定电路和数字PI速度控制器,可以得出具有双倍测量频率的转子转动周期的准确值.最后将提出的方法在FPGA平台进行了实现,并与真实数据的对比表明,该算法在无换向器直流电机上可以获得具有高精度及高速度频次的测速度.
【总页数】6页(P1149-1154)
【作者】张益
【作者单位】天津轻工职业技术学院电子信息与自动化学院,天津300350
【正文语种】中文
【中图分类】TM33
【相关文献】
1.无位置传感器无刷直流电机的新型转子位置检测方法 [J], 林东轩;王剑;田联房
2.一种电动自行车用无位置传感器无刷直流电机转子位置检测方法 [J], 杨旭;瞿文龙
3.无位置传感器无刷直流电机无硬件滤波转子位置检测方法 [J], 王大方;于知杉;金毅;朱洪彪;王明玉
4.一种新型的无位置传感器无刷直流电机转子位置检测方法 [J], 邹继斌;江善林;张洪亮
5.无刷直流电机无位置传感器的转子位置检测方法综述 [J], 曹少泳;程小华
因版权原因，仅展示原文概要，查看原文内容请购买。

基于改进型滑模观测器的无刷直流电机无位置传感器控制一、本文概述本文旨在探讨和研究基于改进型滑模观测器的无刷直流电机无位置传感器控制方法。

无刷直流电机因其高效率、高功率密度和长寿命等优点，在电动汽车、航空航天、机器人等领域得到广泛应用。

然而，传统的无刷直流电机控制方法通常依赖于位置传感器来获取电机的位置信息，这不仅增加了系统的复杂性和成本，而且降低了系统的可靠性和鲁棒性。

因此，研究无位置传感器控制方法对于无刷直流电机的应用具有重要意义。

滑模观测器作为一种非线性控制方法，具有对参数摄动和外部干扰的强鲁棒性，因此在无刷直流电机控制领域得到了广泛关注。

然而，传统的滑模观测器在实际应用中仍存在一些问题，如抖振现象、观测精度不高等。

为了解决这些问题，本文提出了一种改进型滑模观测器，以提高无刷直流电机的无位置传感器控制性能。

本文首先介绍了无刷直流电机的基本原理和传统的无位置传感器控制方法，然后详细阐述了改进型滑模观测器的设计原理和实现方法。

通过仿真和实验验证，本文证明了所提方法的有效性和优越性。

本文总结了研究成果，并对未来的研究方向进行了展望。

本文的研究不仅有助于推动无刷直流电机无位置传感器控制技术的发展，而且为相关领域的研究和实践提供了有益的参考和借鉴。

二、无刷直流电机及其控制原理无刷直流电机（Brushless DC Motor, BLDC）是一种利用电子换向器替代传统机械换向器的直流电机。

它结合了直流电机和同步电机的优点，具有高效、高可靠性、长寿命和低噪音等特点，因此在许多领域得到了广泛应用，如航空、电动工具、家用电器以及电动车等。

无刷直流电机的基本结构包括定子、转子和电子换向器。

定子通常由多组线圈组成，这些线圈通过电子换向器与电源相连。

转子则是一个带有永磁体的圆柱形结构，其表面覆盖有多极磁极。

当定子线圈通电时，会产生旋转磁场，与转子的永磁体相互作用，从而使电机转动。

无刷直流电机的控制原理主要基于电子换向器对定子线圈电流的精确控制。
