·18·文章编号：2095-6835（2023）22-0018-04基于PLC 的楼宇二次供水智能控制系统设计＊曹哲贤，王宇杰，刘涛，付焕森，张熠飞（泰州学院机电工程学院，江苏泰州225300）摘要：高层楼宇的二次供水在居民日常工作和生活中具有重要的作用。
为提高二次供水的稳定性，设计了一种智能控制系统，该系统基于西门子S7-1200系列PLC （Programmable Logic Controller ，可编程逻辑控制器）、MCGS （Monitor and Control Generated System ，监视与控制通用系统）触摸屏、变频器及通信模块等设备，完成了硬件设计和软件编程。
系统还可以让用户参与控制系统的监测，实时监控二次供水的压力、水质及杂物等，保证用户的供水质量。
最后，通过仿真实验，该系统模拟运行体现出可靠的稳定性和开放性。
关键词：高层楼宇；二次供水；PLC ；实时监控中图分类号：TU991文献标志码：ADOI ：10.15913/ki.kjycx.2023.22.005高层楼宇在城市化进程中发挥重要作用，二次供水与居民的工作和生活息息相关。
目前，二次供水基本采用自动控制，该系统往往也受控于物业，居民很难参与二次供水的监控中，导致近年来常有供水质量不佳的情况发生，如高峰期的水压不够，控制系统的老化、无人定期检修，水箱中出现杂物等。
对于二次供水，供水压力、水质、有无杂物是供水质量的关键因素。
基于此，众多学者和工程师进行了研究，如高锐等[1]利用PLC 和SCADA （Supervisory Control And Data Acquisition ，数据采集与监视控制）系统对二次供水系统的各项参数进行实时监测，实现了对二次供水系统的智能控制；欧惠玲[2]采用西门子PLC 和GYMS （集成管理控制平台）、安防、门禁管理、水质在线监控等设备，推广二次供水标准泵房地的封闭式和智能化管理；张万青等[3]对二次供水的节能损耗进行了重点研究，设计了定时休眠功能；陈经艳[4]使用三菱FX3U 系列PLC 自带的PID （Proportion Integration Differentiation ，比例、积分、微分）控制，提供了供水系统的变频恒压控制，获得了较好的控制精度；路桂明等[5]利用PLC 和变频器组成闭环控制，实现了供水系统能够自动调节水泵的工作状态。
PLC控制器经验总结PLC是工业化的通用控制器,本人把他们分为台系、日系、欧系。
台系PLC 如台达,价格一般相对于日系比较便宜。
日系PLC如三菱PLC,在运动控制中占有很大的比重;欧系PLC如西门子PLC,在大中型系统同占有很大的比重(控制点上百的)。
PLC在做过程控制时,选则主要考虑的是输入输出点数(小、中、大型)(这要考虑他们的扩展能力);接口;价格;最重要的是使用者的习惯。
当在作运动控制时,除了要考虑上述的问题外,还要考虑控制器的最高输出、输入频率,他们由最高运行速度和控制精度决定,这里需要计算。
作为全闭环的定位控制,PLC 系统提供的自带的PID算法是位置式的,而定位控制作闭环的话应该是增量式PID算法,这些算法在任何网上的PID资料中,都有他们的数字化公式,所以自己编织PID程序并不困难,只是需要根据控制效果要求添加死区特性等。
上面所说的扩展能力,其实每款PLC都有最大扩展能力这个硬件指标,但是,具体实施起来,因为同一款PLC中有多种型号的扩展模块,所以,满足客户要求就会有扩展模块型号的多种组合,看哪种组合最合理。
(一般输入、输出点数要留有10%的余量,用以备用)。
搭配完扩展模块后,来验证这个组合能否实现,他们由5V/GND、24V/COM决定,其中最重要是5V/GND这个参数,如果不能满足的话,没有补救措施;24V/COM是PLC主模块对外提供的电源,出于安全考虑一般不使用,用外接的24V 电源来实现,注意,PLC控制器上所有的COM要与24V/COM的COM共在一起。
对于目前市面上大部分的PLC输入端口内部都是双向发光二极管,输入是可以选择源型输入还是漏型输入的;但是对于输出来说,他们的NPN、PNP输出是不可选的,所以输出点接线时要注意。
对于所有的PLC,在编程时除了编程环境不同外,他们所有的编程语言和要实现的功能几乎是完全一样的,无外乎与、或、非、赋值、复位、置位、加减乘除、计时计数等常用指令。

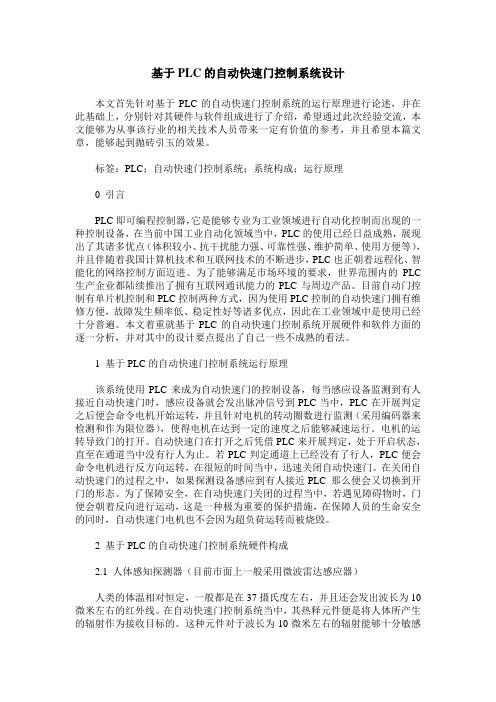

基于PLC的自动快速门控制系统设计本文首先针对基于PLC的自动快速门控制系统的运行原理进行论述，并在此基础上，分别针对其硬件与软件组成进行了介绍，希望通过此次经验交流，本文能够为从事该行业的相关技术人员带来一定有价值的参考，并且希望本篇文章，能够起到抛砖引玉的效果。
标签：PLC；自动快速门控制系统；系统构成；运行原理0 引言PLC即可编程控制器，它是能够专业为工业领域进行自动化控制而出现的一种控制设备，在当前中国工业自动化领域当中，PLC的使用已经日益成熟，展现出了其诸多优点（体积较小、抗干扰能力强、可靠性强、维护简单、使用方便等），并且伴随着我国计算机技术和互联网技术的不断进步，PLC也正朝着远程化、智能化的网络控制方面迈进。
为了能够满足市场环境的要求，世界范围内的PLC 生产企业都陆续推出了拥有互联网通讯能力的PLC与周边产品。
目前自动门控制有单片机控制和PLC控制两种方式，因为使用PLC控制的自动快速门拥有维修方便，故障发生频率低、稳定性好等诸多优点，因此在工业领域中是使用已经十分普遍。
本文着重就基于PLC的自动快速门控制系统开展硬件和软件方面的逐一分析，并对其中的设计要点提出了自己一些不成熟的看法。
1 基于PLC的自动快速门控制系统运行原理该系统使用PLC来成为自动快速门的控制设备，每当感应设备监测到有人接近自动快速门时，感应设备就会发出脉冲信号到PLC当中，PLC在开展判定之后便会命令电机开始运转，并且针对电机的转动圈数进行监测（采用编码器来检测和作为限位器），使得电机在达到一定的速度之后能够减速运行。
电机的运转导致门的打开。
自动快速门在打开之后凭借PLC来开展判定，处于开启状态，直至在通道当中没有行人为止。
若PLC判定通道上已经没有了行人，PLC便会命令电机进行反方向运转，在很短的时间当中，迅速关闭自动快速门。
在关闭自动快速门的过程之中，如果探测设备感应到有人接近PLC 那么便会又切换到开门的形态。
