关于三相三线智能表错接线的判断

三相三线错误接线判断方法1、测量U10、U20、U30的电压值，哪项为0时，表示该项为B相。

当0电压未出现时，表示B相断相。

当出现电压异常时，例如只有几十伏的电压，（此时的电压大小跟表尾的负载有关联）而非全电压时，则为该元件电压断相。

如例题11.1当出现电压断相时，可简单分为两种情况考虑，一是B相断，此时U10、U20、U30皆不为0V，二是B不断，此时可在U1，U2，U3中找到谁为B相，并能判断出是哪一元件电压断相。

此时无法判断的是哪一相电压断，判断方法为测量全电压与2元件电流夹角，假设电流的状态来反推电压，如果能确定已知的全电压是由哪相与B的组成，则断相的是谁也就可以判断了。

如例题22、测量I1、I2的值，观察是否有异常现象，如果电流很小，我们需判断电流是否短路或开路，短路和开路在表尾体现的电流都十分小，但仍然有区别，短路在表尾仍然有小电流的存在，但是开路是没有的。

另外还有一种情况就是出现很大的电流，电流值是另一元件的1.5倍以上，这种可能是由于在三相三简化接线时，在表尾出现IB电流，而且此时，A或C相电流在CT处极性反接所导致。

我们知道IB电流是由IA和IC在公共线合成，他们遵循IA+IB+IC＝0当出现上诉故障时，IB电流值为其它电流的倍。

此时的IB电流就变化为IAC或ICA，其中IAC为A相CT反，ICA为C相CT反；如例题33、测量U12、U32、U31的电压值，当不出现电压断相时，正常时应为相等的全电压。

此时找出B相，使用相序表或者相位伏安表得出正确的相序。

另外还有一种情况就是出现很大的电压，电压值为另一元件的1.73 倍，造成这种现象的原因是该线电压为UA、UC 的合成电压，并此时A和C中必有一极性在PT处反接。

注意此时若使用相序表判断相序，得出的结论与实际结果相反。

如例题4，U12＝173V，U30=0V，U13=100V，U32=100V 相序表显示正转，此时的真正相序为ACB，而不是我们所以为的CAB。

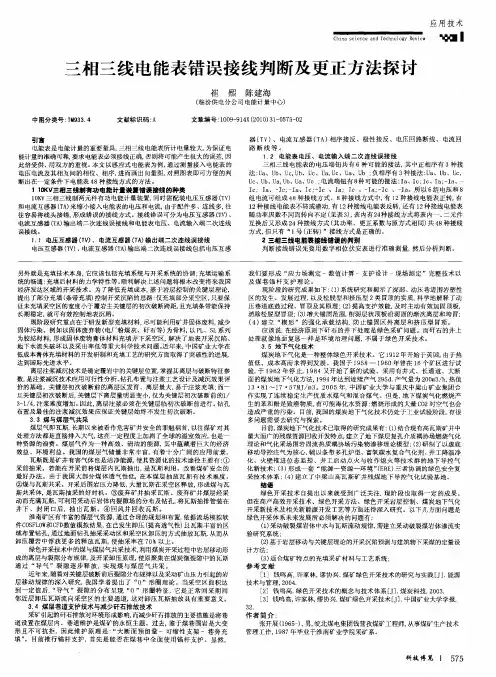

三相三线电能表错误接线分析
摘要：本文针对三相三线电能表经过电流互感器串联接入计量时的错误接线进行了分析，并计算追补电量。

关键词：三相三线电能表；接线；电流互感器；串联接入
电能表接线错误的分析不论对于现场安装部门还是用电检查、稽查部门都是一个非常重要的课题。

当出现现场接线错误时。

许多现场工作人员对此却很难做出正确的分析判断。

目前已有很多仪器设备可以很容易地测量出现场接线的相量图，本文即介绍根据现场校验仪测量所得相量图来判断其错误接线方式，通过更正系数法计算追补电量。

结语
分析判断电能计量装置的接线的环境条件是三相负荷基本对称、负荷相对稳定。

分析和判断的一般方法和步骤是：正确测量出各驱动元件电流回路、电压回路各相间和对地电压幅值、电压相序、驱动元件的电压与电流的相角，再通过测量电流接线端对地的电压，并确定电流的流向．最后画出相量图．根据负荷情况分析接线的正确性，随着科学技术的高速发展, 电能技术也在不断完善与发展, 利用现场错误接线判别与现场校验仪相结合的方法检查错误接线, 对于各种错误接线形式均能正确判断, 利用校验仪可准确分析并改正错误接线，通过分析判断错误接线形式, 并进行相应的追补电量, 从而为电能的准确计量提供了技术保证。

可大大提高工作效率和正确率,为提高用电及计量管理水平提供必要的技术支持与保证。

参考文献:
[1]白冰. 三相三线有功电能表错误接线解析中国电力出版社.
[2]《供电营业规则》（中华人民共和国电力工业部令第8号1996年10月8日）
[3]电能计量装置现场检验作业指导书（国家电网公司生产输电[2003]21号）。

两元件三相三线电能表错接线快速排查方法两元件三相三线电能表错接线快速排查方法摘要：针对高压三相三线两元件计量装置常见错误接线，以及电压互感器极性接反等复杂情况，基于相量图法，提出一种快速排查电能表错误接线的方法，使技术人员及技能比武选手能够快速准确的判断三相三线电能表接线情况，便于退补电量的收取，提高企业经济效益。

关键词：三相三线电能表；错接线；电压互感器极性接反；相量图0引言电能计量装置是供用电双方进行电能贸易结算的工具，同时也是企业加强内部管理，实现经济核算必不可少的手段，因此其准确性、正确性非常受重视。

三相三线电能表广泛应用于10kV以及35kV中性点不接地系统中。

高压大工业用户所使用的经互感器接入的三相三线电能表，因为是电流、电压二次回路的组合比较容易出错，再加上极性接反和断线等有几百种可能的错误接线方式。

以前采用的常规六角图法以及标准电能表法排查错接线检查步骤多，且判断速度慢[1]。

本文提出了一种基于相量图法利用相位伏安表，在不测量三相对地电压的情况下，快速排查错接线的一种方法，便于技能人员快速更正错误接线，提高企业的经济效益。

1常见三相三线有功电能表错误接线分析三相三线电能表常采用经过两台电流互感器及两台电压互感器接线方式。

电流互感器采用两相分相接法，电压互感器采用V/V接法。

这种接线方式既能节省互感器又可满足三相功率表所需的线电压、线电流，广泛地应用于中性点不接地或经消弧线圈接地的35kV及以下的高压三相系统，特别是10kV 三相系统。

1.1.电能表电压相序接错三相三线电能表电压互感器V/V接线时，排除电压互感器断线以及极性接反等情况，电压回路共有6种组合，其中只有UVW顺序接法是正确的[2]。

电能表尾端相序及两个电压元件的角度如表1所示。

表1 电压相序及电压1、2元件角度表1.2电流互感器极性接反3三相三线电能表错接线快速判断方法三相三线电能表错接线判断方法有多种，其中最为常用的方法是在互感器二次回路上带电检查，通过相量图法判断错接线。

三相三线有功电能表错误接线的判断方法探究三相三线有功电能表是电力计量重要设备，在整个电力系统电能计量中发挥着不可替代的作用，为了提高电能计量质量就必须完善三相三线有功电能表，控制错误接线问题的出现。

文章分析了三相三线有功电能表错接线识别判断法。

标签：三相三线有功电能表；错误接线；判断方法电能计量装置的正常运作是供电企业抄核收工作开展的前提，能否科学精准地进行电能计量，在一定程度上影响到抄核收工作的质量。

对于高压线路的高供高计用户来说计量装置选择的是三相三线电能表，然而在实际计量中经常出现错接線问题，影响电能计量装置的精准计量，且三相三线电能表错误接线问题不易被察觉，对此有必要掌握科学的计量技术和方法。

只有掌握科学的技术和方法，根据电能表错误接线的具体情况进行科学地预测、判断，才能确保及时发现问题，纠正计量表的错误接线。

1 三相三线有功电能表三相三线有功电能表只有处于正常接线状态时，才能确保其正常运行，从而高效、精准地进行电能计量。

不同于普通的电能表，三相三线有功电能表的接线相对复杂，错接线的问题频繁出现，影响三相三线有功电能表计量功能的准确发挥，对此就要研究错误接线判断法，其中向量图法是一种高效的方法，是在借助大量计量仪器的前提下来测试、测量电能表中的电流与电压，再根据向量图法来判断有无错接线问题。

2 错接线的判断原理三相三线有功电能表，由于存在三种电压Ua，Ub，Uc，对应则会有大概6种接线方法，同时，由于电压互感器极性误接问题，则可能出现20多种错误接线。

类似因为电流Ia，Ib，Ic会有六大接线方式，由于所连接的电流互感器则有四种错误接线，也会出现大概40多种错接线，由此看来错接线的种类较多，这对于错接线的判断会带来较大不良影响。

电能计量设备如果存在错接线问题，通常可以从以下方面入手来判断：测试电压，从中得出电压相序、PT极性等有无反接现象，测试电流分析CT 极性有无反接现象。

测试相角与功率，得出电流电压二者间的夹角。

对新型三相三线电能表错接线快速判别方法的分析摘要：新型三相三线电能表的现场接线较为复杂，容易出现错接线问题，需要快速、精准对其进行判别。

本文首先分析新型三相三线电能表错接线的判别原理，介绍其接线方式、判别流程以及具体判别方法。

在此基础上，提出一种利用旋转相量图的快速判别方法。

关键字：三相三线电能表；错接线问题；快速判别方法前言：电能表是电费计量装置，如果出现错接线问题，会导致计量结果出现错误，损害电力供应双方的利益，也容易引起电力公司与用户之间的纠纷。

在众多电能计量错误的案例中，由电能表错接线引起的计费错误占据较大比例。

这是由于新型三相三线电能表的接线过程较为复杂，容易出现错误。

因此，在完成接线后，要采用快速、有效的方法对其接线正确性进行判断，发现错误及时更正。

一、新型三相三线电能表的错接线判别原理（一）判别原理新型三相三线电能表主要被应用与高压计量，整个计量系统由电压、电流互感器和三相三线电能表组成，装置之间的接线情况较为复杂，容易出现错误，而且采用常规方法难以有效判别。

分别用Ua、Ub、Uc表示三相电压，用Ia、Ib、Ic 表示三线电流。

接入电表端的电压接线情况包括UaUbUc、UaUcUb、UbUaUc等六种，再加上电压互感器的极性接入错误，共有24种接线方式。

电流接线情况于此类似，电能表端的接入方式有6种，再加上电流互感器可能出现的4种误接线情况，也有24种接线方式。

电压和电流的接线组合则由576种可能，任何一个环节出现错误，都会影响最后的计量结果[1]。

根据这一情况，对新型三相三线电能表的错接线情况进行判别，主要包括以下几个步骤：（1）电压测量，判断电压相序是否正确，验证电压互感器极性；（2）电流测量，验证电流互感器极性；（3）相角或功率测量，验证电压电流的相夹角；（4）在六角图上绘制电压和电流的矢量图；（5）根据相位角余弦值判断电压和电流的矢量相别。

（二）基本判别方法根据上述原理，在实际判别过程中，首先假设电能表的电压接线正确，即UaUbUc相序正确。

三相三线电能表错误接线判断与分析刘琛摘要：电能计量装置的准确性直接影响贸易结算的公正性及电力企业内部经济技术指标的制定。

通过对三相三线电能表错误接线判断与分析，及时发现和更正错误接线，并正确地对错误电量进行更正，降低计量线损是当前计量工作的重点。

关键词：电能表；错误接线；判断分析引言为保证电能计量准确，电能表的接线必须正确。

一般情况下，电能表、互感器在安装前都是经过检验合格后才进行安装，二者基本误差很小，而接线错误会带来百分之几百的误差，一线之差可能导致几百万千瓦时的电量之差。

由于电力系统和重要电力用户的电能计量装置都属于高压三相三线有功电能计量，所以下面就系统地分析这种计量方式下的错误接线情况并规范解题方法和步骤。

一、检查接线（一）规范着装工作时应穿长袖工作服、穿绝缘鞋、并戴手套和安全帽，工作服扣子要扣上，袖口扣子也要扣上。

（二）测量二次电流、电压值和电压与电流的相位，并填写电能表错误接线检查记录。

假定三相电路对称，电压线和电流线没有互相接错，电压、电流回路没有短路和断路。

测量数据为：电压为U12=100V、U32=100V、U31=100V、U10=0V，电流为I1=1.5A、I2=1.5A，相位角U12^I1=110°、U12^I2=170°、U32^I1=170°、U32^I2=230°（三）判断电压、电流相序电压相序分为正相序、逆相序。

正相序包括三种：Ua、Ub、Uc；Uc、Ua、Ub；Ub、Uc、Ua。

逆相序包括三种：Uc、Ub、Ua；Ua、Uc、Ub；Ub、Ua、Uc。

如果（U32^I1- U12^I1）或（U32^I2- U12^I2）的相位差为60°或-300°，那么电压相序为正相序，如U10=0V，U1则为b相，电压相序则为Ub、Uc、Ua；如果相位差为-60°或300°，那么电压相序为逆相序，如U30=0V，U3则为b相，电压相序则为Ua、Uc、Ub。

PT断线三相三线电能表错接线的判断方法分析摘要三相三线两元件的电能表由于是由A、C两相电流和A、B、C三相电压组合而成，容易造成错接线。

PT有时候会发生断线，当碰上PT断线的三相三线电能表的带电错接线判断时，难度就会加大。

本文总结出适用于電压正相序和逆相序情况下，三相三线电能表在错接线带电检查时，判别PT断线的相量图法。

关键词三相三线电能表；错接线；PT断线；相量图判别法前言电能计量是电力商品交易的“一杆秤”，它的准确与否直接涉及供用电双方的经济利益，电能计量装置互感器二次回路有无断线、极性是否接反、电压回路相序接线是否正确，都将直接地影响电能计量的准确程度。

因此，作为计量测试人员，熟悉和掌握电能表的带电检查接线的方法便显得尤为重要。

而三相三线电能表由于是由A、C两相电流和A、B、C三相电压组合而成，容易由于错接线而造成计量失准，是带电检查及判断错接线的一个难点。

三相三线电能表的带电检查错接线的常见方法有实负荷比较法、力矩法和六角相量图法等。

其中实负荷比较法和力矩法都很难判定是哪种错误接线；而六角相量图法则能够通过相量分析来精确地判断属于何种误接线。

1 相量图判别法错接线判断的前提条件（1）假定为三相三线的对称电路，电能表的电流线和电压线没有互相接错，电压、电流回路没有短路和开路，没有B相电流接入电能表的电流回路，没有极性接反。

（2）接入电能表电压端钮的电压只有6种可能：A—B—C、B—C—A、C—A—B、C—B—A、B—A—C、A—C—B；通过电能表电流回路的电流只有Ia、-Ia、Ic、-Ic四种，共可构成8种电流组合。

共可组成48种常见的错接线类型，其中电压为正相序的有24种、逆相序的有24种。

（3）用相量法进行判断的前提条件是必须先确定电压的相序以及用户的负荷性质为感性还是容性，否则将可能做出错误的判断[1]。

2 PT（vv接）一、二次断线，负载接一只多功能表的情况2.1 电压一次断A相的接线原理图和等效电路图如下从等效原理图可以看出一次A相断线后，二次ab相没有感应电动势，ab线圈只起到一个导线作用，故：Uab=0，Ubc=100V，是正常值，因为a、b同电位，故，Uac=Uab+Ubc=0+100V=100V。

三相三线电能计量装置误接线快速判断摘要：介绍了三相三线电能计量装置中电能表错误接线的分析过程，提出了错误接线更正系数的快速计算方法，为实际工作提供了有效的参考。

关键词：电能计量装置；错误接线；更正系数0、引言随着电力体制改革的不断深入，用户数量的不断增加，电能计量装置也随之增长，电能计量装置作为“公平秤”，其作用越来越重要。

电能计量是否准确，除了采用高准确度的计量装置准确计量电能外，还必须减少电能计量装置错误接线造成的电量不准。

一旦发生错误接线，可能会使电能计量的误差很大，这会给客户或供电企业带来极大的经济损失。

为了把握好电能计量这一重要环节，电能计量人员必须具备更高的理论基础和专业素质、技能，必须能根据现场测量数据快速判断诸多电能计量中存在的问题，计算和追补因错误接线造成的流失电量，挽回经济损失。

在电力系统和电力用户中，计量装置的错误接线是时有发生的。

单相电能表接线较为简单，出现接线错误时容易分析，三相四线电能表采用分相法即可分析出接线正确与否。

而经电流互感器（TA）、电压互感器（TV）接入的三相三线电能表误接线的种类和几率较多，出现接线错误，且不易分析判断，文章主要介绍三相三线计量装置错误接线的分析与判断，该方法也同样适用于经互感器接入的三相四线电能表接线的检查。

1、判断电能表电流端钮所属相别先判断电流回路接地是否正确，可用一根两端带夹子的短路导线来确定，将导线夹子一端接地，另一端依次连接电能表电流端钮，若电能表转速变慢，则该端钮没有接地，若电能表转速无变化，则该端钮就是接地点，若电能表转速都无变化，说明电流回路未接地或电能表电流端钮两端接地，遇此情况应先查明处理后，再做其他测试。

用钳型电流表依次测量电能表电流端钮进线及出线端公共连线电流，当电能表电流端钮进线及出线端公共连线电流值接近相等时，即IN=I1=I2，说明I1、I2二相电流极性相同。

当电能表出线端公共连线电流接近电能表电流端钮进线电流的倍时，即IN= I1= I2，说明其中I1、I2有一相极性接反；当电能表出线端公共连线电流为零，而电能表电流端钮进线电流不为零时，说明电能表出线端公共连线回路断开，遇此情况，应先连通电能表出线端公共连线回路，再做其他检测。
