覆膜板的工艺流程

覆膜工艺流程

覆膜工艺流程是将薄膜覆盖在纸张、卡片或其他纸制品表面的一种加工方法。通过覆膜可以增加纸张的光泽度、耐磨性和防水性，使得纸张更加美观和耐用。下面是一份典型的覆膜工艺流程：

1. 准备工作：首先需要准备好覆膜机和所需的薄膜材料。薄膜材料通常是由塑料制成，例如BOPP（双向拉伸聚丙烯薄膜）。

2. 清洁纸张表面：在将纸张送入覆膜机之前，需要确保纸张表面干净无尘。可以使用吸尘器或静电剥离器等设备清除纸张表面的灰尘和杂质。

3. 调整设备参数：根据纸张的厚度和覆膜材料的特性，需要调整覆膜机的温度、压力和速度等参数。这些参数的调整决定了覆膜的质量和效果。

4. 启动覆膜机：将已经清洁好的纸张送入覆膜机的进料口，并启动覆膜机。纸张会经过覆膜机的一系列辊子，同时覆盖上一层薄膜材料。

5. 切割薄膜：在覆膜完成后，需要将覆盖在纸张上的多余薄膜进行切割。这可以使用覆膜机上的自动切割装置或手动切割工具来完成。

6. 压平纸张：覆膜完成后，纸张可能会出现一些气泡或皱纹。为了确保覆膜效果平整，可以使用压平机将纸张进行压平处理。

7. 后处理工作：在覆膜完成后，还需要进行一些后处理工作，例如剪边、堆码和包装等。这些工作确保覆膜纸张的整齐和方便运输和使用。

需要注意的是，在整个覆膜工艺流程中，操作人员需要密切关注设备的运行情况，随时进行检查和调整，以确保纸张和覆膜材料之间的结合质量和覆膜效果。

覆膜工艺流程的目的是提高纸张的质量和耐用性，保护纸张免受水分和磨损等外力的侵害。通过合理的操作和技术，可以生产出高质量的覆膜纸张，满足不同需求的客户，广泛应用于印刷、包装和制作各种纸制品的行业。

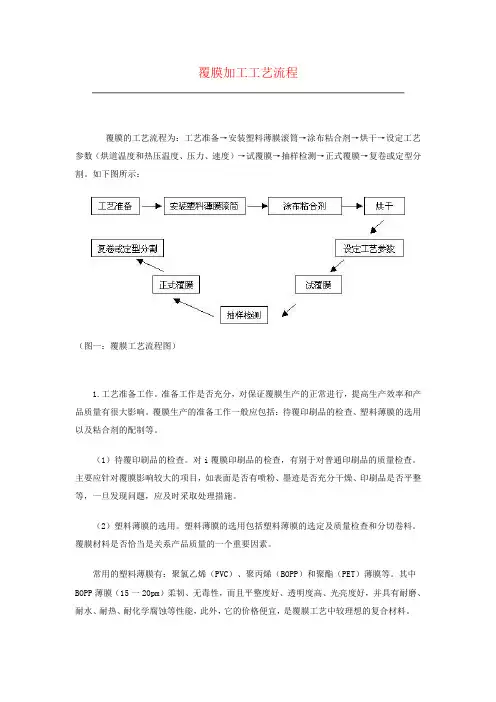

覆膜加工工艺流程

覆膜的工艺流程为：工艺准备→安装塑料薄膜滚筒→涂布粘合剂→烘干→设定工艺参数（烘道温度和热压温度、压力、速度）→试覆膜→抽样检测→正式覆膜→复卷或定型分割。如下图所示：

（图一：覆膜工艺流程图）

1.工艺准备工作。准备工作是否充分，对保证覆膜生产的正常进行，提高生产效率和产品质量有很大影响。覆膜生产的准备工作一般应包括：待覆印刷品的检查、塑料薄膜的选用以及粘合剂的配制等。

（1）待覆印刷品的检查。对i覆膜印刷品的检查，有别于对普通印刷品的质量检查。主要应针对覆膜影响较大的项目，如表面是否有喷粉、墨迹是否充分干燥、印刷品是否平整等，一旦发现问题，应及时采取处理措施。

（2）塑料薄膜的选用。塑料薄膜的选用包括塑料薄膜的选定及质量检查和分切卷料。覆膜材料是否恰当是关系产品质量的一个重要因素。

常用的塑料薄膜有：聚氯乙烯（PVC）、聚丙烯（BOPP）和聚酯（PET）薄膜等。其中BOPP薄膜（15一20pm）柔韧、无毒性，而且平整度好、透明度高、光亮度好，并具有耐磨、耐水、耐热、耐化学腐蚀等性能，此外，它的价格便宜，是覆膜工艺中较理想的复合材料。 覆膜工艺对塑料薄膜的质量要求是：厚度直接影响薄膜的透光度、折光度、薄膜牢度和机械强度等，根据薄膜本身的性能和使用目的，覆膜薄膜的厚度以0．01～0．02mm之间为宜。须经电晕或其它方法处理过，处理面的表面张力应达到4Pa，以便有较好的湿润性和粘合性能，电晕处理面要均匀一致。透明度越高越好，以保证被覆盖的印刷品有最佳的清晰度。

透明度以透光率即透射光与投射光的百分比来表示；PET薄膜的透光率一般为88～90％，其它几种薄膜的透光率通常在92～93％之间。良好的耐光性，即在光线长时间照射下不易变色，具备一定的机械强度和柔韧特性，薄膜的机械强度包括抗张强度、断裂延伸率、弹性模量、冲击强度和耐折次数等项技术指标。几何尺寸要稳定，常用吸湿膨胀系数、热膨胀系数、热变形温度等指标来表示。覆膜薄膜要与溶剂、粘合剂、油墨等接触，须有一定的化学稳定性。外观膜面应平整、无凹凸不平及皱纹，还要求薄膜无气泡、缩孔、针孔及麻点等，膜面无灰尘、杂质、油脂等污染。厚薄均匀，纵、横向厚度偏差小；因覆膜机调节能力有限，还要求复卷整齐，两端松紧一致，以保证涂胶均匀。当然，成本要低。

双面覆铜板工艺流程

（1）设备组装

本项目的设备组装工艺所用原料为各种外购设备零件，根据客户需求使用车床和钻床作进一步的简单机加工（不涉及大规模机加工），然后焊接，将其组装后进行调试，产品主要是柔性超薄覆铜板设备、真空镀膜设备。其工艺流程如图下图所示，生产过程中机加工和调试检查会产生金属粉尘、噪声、废机油及废边角料，焊接工序产生焊接废气等，冷却水作为清净下水排放。

（2）超薄铜板生产

柔性超薄覆铜板半成品的制备采用真空镀膜工艺。本项目的真空镀膜工艺所用原料为柔性基材（PET 薄膜、PI 薄膜）与铜箔。其工艺流程如图下图所示，先对柔性基材进行除油除尘，即将柔性基材用除油剂擦拭（废除油剂收集后交由有资质单位处理），后在密闭的抽真空容器体内，用离子源电离气体（氧气、氢气）对柔性基材进行离子表面处理，柔性基材由基材卷绕机构依次传送进入各个独立反应室，通过新型磁控溅射对柔性基材进行溅射，在柔性基材表面沉积铜薄膜。若柔性基材表面的膜层未达到产品所要求的厚度，则基材重新进入真空容器内进行二次溅射。同时外接的冷热交换机不断向主辊通入循环冷却水（间接冷却），防止柔性基材形变。其中由于整个工艺流程在密闭的真空容器内进行，并且该工艺对真空要求较高，冷却水作为清净下水排放。故柔性超薄覆铜板半成品整个生产过程无大气、水污染物以及固体废弃物排放，只有设备运行过程中产生的机械噪声。

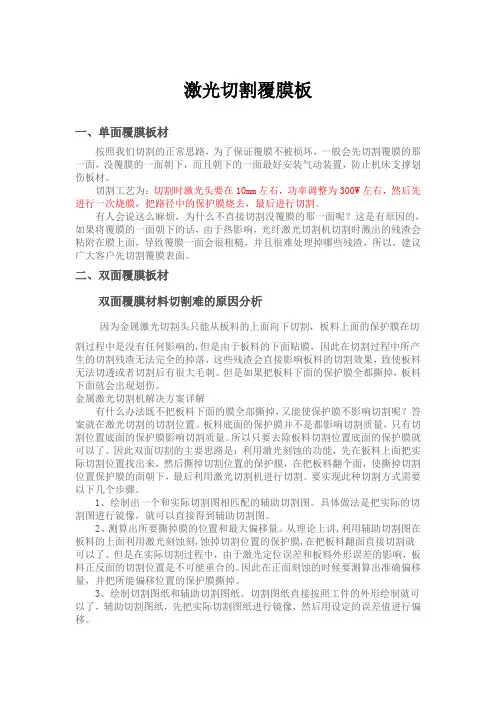

激光切割覆膜板

一、单面覆膜板材

按照我们切割的正常思路，为了保证覆膜不被损坏，一般会先切割覆膜的那一面，没覆膜的一面朝下，而且朝下的一面最好安装气动装置，防止机床支撑划伤板材。

切割工艺为：切割时激光头要在10mm左右，功率调整为300W左右，然后先进行一次烧膜，把路径中的保护膜烧去，最后进行切割。

有人会说这么麻烦，为什么不直接切割没覆膜的那一面呢？这是有原因的，如果将覆膜的一面朝下的话，由于热影响，光纤激光切割机切割时溅出的残渣会粘附在膜上面，导致覆膜一面会很粗糙，并且很难处理掉哪些残渣，所以，建议广大客户先切割覆膜表面。

二、双面覆膜板材

双面覆膜材料切割难的原因分析

因为金属激光切割头只能从板料的上面向下切割，板料上面的保护膜在切割过程中是没有任何影响的,但是由于板料的下面贴膜，因此在切割过程中所产生的切割残渣无法完全的掉落，这些残渣会直接影响板料的切割效果，致使板料无法切透或者切割后有很大毛刺。但是如果把板料下面的保护膜全都撕掉，板料下面就会出现划伤。

金属激光切割机解决方案详解

有什么办法既不把板料下面的膜全部撕掉，又能使保护膜不影响切割呢？答案就在激光切割的切割位置。板料底面的保护膜并不是都影响切割质量，只有切割位置底面的保护膜影响切割质量。所以只要去除板料切割位置底面的保护膜就可以了。因此双面切割的主要思路是：利用激光刻蚀的功能，先在板料上面把实际切割位置找出来，然后撕掉切割位置的保护膜，在把板料翻个面，使撕掉切割位置保护膜的面朝下，最后利用激光切割机进行切割。要实现此种切割方式需要以下几个步骤。

1、绘制出一个和实际切割图相匹配的辅助切割图。具体做法是把实际的切割图进行镜像，就可以直接得到辅助切割图。

2、测算出所要撕掉膜的位置和最大偏移量。从理论上讲,利用辅助切割图在板料的上面利用激光刻蚀刻,蚀掉切割位置的保护膜,在把板料翻面直接切割就可以了。但是在实际切割过程中，由于激光定位误差和板料外形误差的影响，板料正反面的切割位置是不可能重合的。因此在正面刻蚀的时候要测算出准确偏移量，并把所能偏移位置的保护膜撕掉。
