ethernet ip原理

以太网介绍分析 (一)以太网介绍分析以太网 (Ethernet) 是广泛应用于局域网的一种计算机通信技术。

它是由Robert Metcalfe和他的研究团队于1970年代末在美国计算机科学实验室发明的。

与其他局域网技术相比，以太网更加廉价、易于部署和维护，因此被广泛使用。

一、以太网的工作原理以太网利用一种称为CSMA/CD（Carrier Sense Multiple Access with Collision Detection）的协议来管理网络中的数据传输。

这种协议要求每台计算机在发送数据包之前侦听网络上是否有其他计算机正在发送数据。

如果网络中没有数据包，则计算机可以发送数据包。

如果两个或多个计算机同时开始发送数据包，它们会发生碰撞，并自动停止发送，然后稍微等待一段时间再次发送。

这种反复检测和等待的过程称为CSMA/CD过程。

二、以太网的拓扑结构以太网的拓扑结构包括星型拓扑、总线型拓扑和环型拓扑。

其中，星型拓扑是最为常见的拓扑结构。

它的特点是所有节点都连接到交换机上，交换机起着调度和转发数据的作用。

总线型拓扑的特点是所有节点都连接到同一条总线上，数据包从一个节点传输到另一个节点。

环型拓扑的特点是各节点连接成一个环形，数据包从一个节点传输到相邻的节点，直到到达目的节点。

三、以太网的速率和传输距离以太网的传输速率通常为10Mbps、100 Mbps或1000Mbps。

在实际应用中，越高的传输速率意味着更大的带宽和更高的传输效率。

以太网的传输距离受网线材料和信号衰减等因素影响。

一般而言，100米是以太网正常的传输距离。

四、以太网的优缺点以太网被广泛应用于局域网的原因之一是其优良的性价比。

与其他局域网技术相比，它更加便宜。

此外，它的部署和维护也更加简单。

另一方面，以太网的主要缺点是其速度相对较慢。

与一些现代的局域网技术（如光纤网络）相比，它的速度远远不够快。

总之，以太网是一种被广泛应用于局域网中的计算机通信技术。

EtherNet IP 嵌入式交换机技术应用指南1.设备级环形(DLR) 网络DLR 网络是一种单点故障容错环型网络，用于实现自动化设备的互联。

这种拓扑结构也是在设备级别实现。

无需额外的交换机。

下图所示为DLR 网络的示例。

2：要配置DLR 网络，第一步是将所有设备连接到网络中。

此时，您至少应流出一个连接，也就是说，临时忽略环型网络中两个节点之间的物理连接，原因是DLR 设备的出厂默认设置为运行在线性/星形模式下，或者作为现有DLR 网络中的环网节点3：在DLR 网络中配置监控器节点在您将设备安装到DLR 网络中后，必须配置至少一个监控器节点。

环网节点不需要任何DLR 网络配置。

在完成DLR 网络之前，也就是说，将设备安装到网络中并建立所有物理连接之前，必须在以下软件中配置并启用一个环网监控器：•RSLogix 5000 编程软件或•RSLinx Classic 通信软件（1）RSLogix 5000方法（2）（3）完成（4）验证监控器配置下例显示了IP 地址10.88.80.21 和MAC ID 00-00-BC-02-48-D5 处节点之间的环网故障。

有多个字段可用于监视网络诊断。

字段定义NetworkT opology ( 此处可能的值为“Linear”( 线性) 或“R ing”( 环网)。

Network Status ( 显示网络是否正常运行(“Normal” ( 正常)) 或发生故障(“Ring F ault” ( 环网故障))，如以上示例截图所示Active RingSupervisor( 活显示活动环网监控器的IP 地址或MAC 地址。

Active Supervisor Precedence ( 活动监控器优先级如需了解该字段的更多信息，请参见第16 页的“活动环网监控器”。

Enable Ring Supervisor( 启用于将某个节点设为环网监控器的可配置字段。

Ring Faults Detected ( 检测到环网故障)自从上一次模块循环上电或计数器复位之后在网络上检测到的故障数。

以太网简要教程一、概述通常我们所说的以太网主要是指以下三种不同的局域网技术:以太网/IEEE 802.3—采用同轴电缆作为网络媒体，传输速率达到10Mbps;100Mbps以太网—又称为快速以太网，采用双绞线作为网络媒体，传输速率达到100Mbps;1000Mbps以太网—又称为千兆以太网，采用光缆或双绞线作为网络媒体，传输速率达到1000Mbps(1Gbps)以太网以其高度灵活，相对简单，易于实现的特点，成为当今最重要的一种局域网建网技术。

虽然其它网络技术也曾经被认为可以取代以太网的地位，但是绝大多数的网络管理人员仍然把将以太网作为首选的网络解决方案。

为了使以太网更加完善，解决所面临的各种问题和局限，一些业界主导厂商和标准制定组织不断的对以太网规范做出修订和改进。

也许，有的人会认为以太网的扩展性能相对较差，但是以太网所采用的传输机制仍然是目前网络数据传输的重要基础。

二、以太网工作原理以太网是由Xeros公司开发的一种基带局域网技术，使用同轴电缆作为网络媒体，采用载波多路访问和碰撞检测(CSMA/CD)机制，数据传输速率达到10Mbps。

虽然以太网是由Xeros公司早在70年代最先研制成功，但是如今以太网一词更多的被用来指各种采用CSMA/CD技术的局域网。

以太网被设计用来满足非持续性网络数据传输的需要，而IEEE802.3规范则是基于最初的以太网技术于1980年制定。

以太网版本2.0由Digital Equipment Corporation、Intel、和Xeros三家公司联合开发，与IEEE 802.3规范相互兼容。

太网结构示意图如下:以太网/IEEE 802.3通常使用专门的网络接口卡或通过系统主电路板上的电路实现。

以太网使用收发器与网络媒体进行连接。

收发器可以完成多种物理层功能，其中包括对网络碰撞进行检测。

收发器可以作为独立的设备通过电缆与终端站连接，也可以直接被集成到终端站的网卡当中。

简述以太网的工作原理
以太网是一种常用的局域网传输技术，其工作原理基于
CSMA/CD（载波侦听多路访问/碰撞检测）协议。

在以太网中，所有主机通过共享同一条物理传输介质（如电缆）进行通信。

每台主机都被配置为具有唯一的MAC地址（媒体
访问控制地址），用于在网络中识别和定位。

工作原理如下：
1. 媒体访问控制：主机在发送数据之前，首先在物理介质上侦听信道，如果信道闲置，则可以发送数据。

如果检测到信道上有信号，则主机延迟发送，等待信号消失。

这样确保每个主机都可以在不发生碰撞的情况下发送数据。

2. 碰撞检测：如果两台或更多台主机同时发送数据，就会发生碰撞。

主机会继续发送数据，同时侦听信道以检测碰撞。

如果检测到碰撞，则主机发送一个干扰信号以停止发送，并等待一段随机时间后重新发送。

3. 数据帧传输：数据在网络上以数据帧的形式传输。

数据帧由起始定界符、目的MAC地址、源MAC地址、类型/长度字段、有效载荷（数据）和校验字段组成。

每个主机通过读取目的MAC地址来检查接收数据帧的目标是自己还是其他主机。

4. 交换机：以太网中经常使用交换机来增加网络性能和带宽。

交换机具有多个端口，每个端口与一个主机相连。

交换机可以将由一个端口接收到的数据帧仅转发到目标主机的端口，而不
会广播到整个网络。

这样可以有效避免碰撞。

总的来说，以太网的工作原理是通过CSMA/CD协议实现的。

它允许主机在共享物理介质上传输数据，并通过碰撞检测和随机退避机制来处理碰撞。

交换机的使用还可以提高网络性能和可靠性。

ETHERNET/IP转PROFINET协议网关HT3S-PNS-EIS用户手册V2.01北京中科易联科技有限公司目录1. 产品概述 (2)1.1 产品功能 (2)1.2 技术参数 (2)1.2.1 Profinet技术参数 (2)1.2.2 EtherNet/IP技术参数 (3)2. 产品外观 (4)2.1 产品尺寸图 (4)2.2 端子说明 (4)2.3 指示灯 (5)2.4 拨码说明 (5)3. 硬件电气规范 (6)3.1 电气参数 (6)3.2 Profinet的电气连接 (6)3.3 EtherNet/IP的电气连接 (7)4. 协议及数据转换 (8)4.1 协议转换原理 (8)4.2 Profinet协议介绍 (8)4.3 EtherNet/IP协议介绍 (9)5. 软件配置及操作 (11)5.1 配置网关的EtherNet/IP地址 (11)5.2 配置网关的EtherNet/IP从站 (14)5.2.1 使用AB系统的配置方法 (14)5.2.2 使用欧姆龙系统的配置方法 (23)5.3 配置网关的Profinet从站 (34)1. 产品概述1.1 产品功能HT3S-PNS-EIS是一款Profinet从站功能的通讯网关，主要功能是将Profinet 网络和EtherNet/IP网络连接起来，进行数据传输。

HT3S-PNS-EIS网关连接到Profinet总线中作为从站使用，连接到EtherNet/IP总线中作为从站使用。

1.2 技术参数1.2.1 Profinet技术参数● 网关作为Profinet网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

● 适应Profinet V2.3协议，采用实时（RT）通讯功能，符合：GB/T 25105-2014《工业通信网络现场总线规范类型10: Profinet IO规范》，IEC 61158-5-10：2007，IDT。

ethernet和ethercat通俗理解以太网（Ethernet）和以太网通信总线（EtherCAT）是两种常见的网络通信技术。

它们在工业自动化领域和计算机网络中扮演着重要的角色。

虽然它们的名称相似，但它们在功能和应用方面有着明显的区别。

本文将以通俗易懂的方式解释以太网和EtherCAT的概念和工作原理。

以太网是一种用于局域网（LAN）的常见网络通信技术。

它是一种基于包交换的协议，广泛应用于家庭、办公室和企业网络中。

以太网使用的是一种称为CSMA/CD（载波侦听多路访问/碰撞检测）的协议，它允许多个设备共享同一网络介质。

这意味着多个设备可以同时发送和接收数据，而不会发生碰撞。

以太网的数据传输速度可以达到几千兆比特每秒（Gbps），这使得它成为处理大量数据的理想选择。

以太网通信总线（EtherCAT）是一种用于实时控制系统的网络通信技术。

它是由贝加莱公司（Beckhoff）在2003年推出的。

EtherCAT的特点是高实时性和低延迟。

它使用了一种分布式时钟同步方法，允许多个从站（设备）通过一个环形总线进行通信。

这种总线拓扑结构使得EtherCAT可以在微秒级的时间范围内实现高速数据交换。

EtherCAT还具有扩展性和灵活性，可以与各种不同的领域总线和协议进行集成。

以太网和EtherCAT在应用领域上也有所不同。

以太网主要应用于数据传输和通信领域，包括互联网、局域网、广域网等。

它被广泛用于连接计算机、服务器、路由器和其他网络设备。

以太网在家庭和办公室中也用于连接各种智能设备，如电视、电脑、手机和智能家居设备。

以太网的应用范围非常广泛，几乎涵盖了各个领域。

与之相比，EtherCAT主要用于工业自动化领域。

它被广泛应用于自动化控制系统、机器人、工业机械和过程控制等领域。

EtherCAT的实时性和低延迟使得它非常适合用于高速数据交换和实时控制。

通过使用EtherCAT，工业设备可以高效地通信和协同工作，提高生产效率和质量。

ip实验原理
IP实验原理
IP协议是Internet协议，是互联网的基础。

它定义了计算机网络之间的通信方式，以及如何在网络中找到与之通信的计算机。

IP实验原理是指利用IP实验原理，来实现网络数据在多台计算机之间的传输。

IP实验原理的基本原理是，计算机之间的数据传输是通过IP地址来实现的。

IP地址是一个由4个字节构成的数字，每个字节可以表示0-255之间的整数，每个字节之间用点号分隔开。

IP地址的大致格式是xxx.xxx.xxx.xxx，比如192.168.1.1。

在发送端，将需要传输的数据封装成IP数据包，并将目标计算机的IP地址写入该数据包。

数据包发出后，会在网络上广播，每台计算机都会接收到该数据包，但只有目标计算机的IP地址与数据包中的IP地址匹配时，该计算机才会接收到数据包。

IP实验原理应用于互联网的有线和无线网络，也应用于局域网，用来实现计算机之间的数据传输。

IP实验原理的重要性不言而喻，它是计算机网络的基础，是网络数据传输的基础，也是为了实现网络互联而存在的。

什么是以太网,以太网的工作原理以太网的解释以太网(EtherNet)以太网最早由Xerox（施乐）公司创建，在1980年，DEC、lntel 和Xerox三家公司联合开发成为一个标准，以太网是应用最为广泛的局域网，包括标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)和10G(10Gbit/s)以太网，采用的是CSMA/CD访问控制法，它们都符合IEEE802.3IEEE 802.3标准它规定了包括物理层的连线、电信号和介质访问层协议的内容。

以太网是当前应用最普遍的局域网技术。

它很大程度上取代了其他局域网标准，如令牌环、FDDI和ARET。

历经100M以太网在上世纪末的飞速发展后，目前千兆以太网甚至10G以太网正在国际组织和领导企业的推动下不断拓展应用范围。

历史以太网技术的最初进展于施乐帕洛阿尔托研究中心的许多先锋技术项目中的一个。

人们通常认为以太网发明于1973年，当年罗伯特.梅特卡夫(Robert Metcalfe)给他PARC的老板写了一篇有关以太网潜力的备忘录。

但是梅特卡夫本人认为以太网是之后几年才出现的。

在1976年，梅特卡夫和他的助手David Boggs发表了一篇名为《以太网：局域计算机网络的分布式包交换技术》的文章。

1979年，梅特卡夫为了开发个人电脑和局域网离开了施乐，成立了3Com公司。

3对迪吉多, 英特尔, 和施乐进行游说，希望与他们一起将以太网标准化、规范化。

这个通用的以太网标准于1980年9月30日出台。

当时业界有两个流行的非公有网络标准令牌环网和ARET，在以太网大潮的冲击下他们很快萎缩并被取代。

而在此过程中，3Com也成了一个国际化的大公司。

梅特卡夫曾经开玩笑说，Jerry Saltzer为3Com的成功作出了贡献。

Saltzer在一篇与他人合著的很有影响力的论文中指出，在理论上令牌环网要比以太网优越。

受到此结论的影响，很多电脑厂商或犹豫不决或决定不把以太网接口做为机器的标准配置，这样3Com才有机会从销售以太网网卡大赚。

以太网传输原理
以太网是一种常用的局域网技术，它基于CSMA/CD（载波侦听多路访问/冲突检测）协议。

它的传输原理如下：
1. 以太网使用一种双绞线或光纤传输数据。

数据通过电信号或光脉冲的形式在物理媒介上进行传输。

2. 在物理层，数据被组织成帧。

每一帧包含了目的地址、源地址、数据等必要的信息。

通过帧的形式，数据可以在局域网中进行传输。

3. 当一台计算机要发送数据时，它首先监听网络上是否有其他计算机正在发送数据。

这是通过载波侦听来实现的。

4. 如果网络空闲，计算机就可以发送数据。

它会将数据作为一系列的比特传输到物理媒介上。

5. 其他计算机也在同时监听网络状态。

如果它们在同一时间内尝试发送数据，就会发生冲突。

这是通过冲突检测来发现的。

6. 当发生冲突时，所有冲突的计算机都会停止发送数据，并等待一个随机的时间间隔后再次尝试发送。

这被称为指数后退算法。

7. 将数据从一个计算机传输到另一个计算机需要经过多个中继设备（如交换机、集线器等）。

这些设备负责将数据帧从一个物理接口转发到另一个物理接口，以实现数据的传输。

总的来说，以太网利用CSMA/CD协议和帧的组织方式，通过物理媒介在局域网中传输数据。

当发生冲突时，采用指数后退算法来解决，以保证数据的正常传输。

计算机网络原理 以太网以太网最早是由Bob Metcalfe 于1973年提出的，1980年DEC 公司、Intel 公司、Xerox 公司宣布了一个10Mbps 以太网标准-DLX Ethernet standard ，1985年以太网成为IEEE802.3-CSMA/CD 标准，并继而被ISO 接受作为国际标准。

以太网在逻辑上是一种总线型的拓扑结构，所有计算机通过一条公用信道连接起来形成总线网，各连网计算机利用这条公用信道发送或接收数据，但网络上所有的计算机在同一时刻只能有一个发送者使用通信介质发送数据即网上所有的计算机共享通信介质。

以太网的特点如下：● 以太网在逻辑上是一种总线型的拓朴结构● 网络上所有的计算机共享通信介质● 使用进行介质共享访问控制● 支持10BASE-5/10BASE-2/10BASE-T 配线● 使用基带传输，数据传输速率为10Mbps 到100Mbps● 可以支持各种协议和计算机硬件平台，组网成本较低，被广泛使用。

早期局域网技术受连接在同一总线上的多个网络节点有秩序的共享一个信道的限制，而现在通过载波监听多路访问/碰撞检测(CSMA/CD)技术成功的提高了局域网络共享信道的传输利用率，从而得以广泛的发展和应用。

因此，以太网的工作原理：网上的每个站点在发送数据前，先监听信道是否空闲；若信道空闲，则发送数据，并继续监听下去；一旦监听到冲突，便立即停止发送；如果信道忙，则暂不发送，退避一段时间后再尝试。

CSMA/CD 发送数据可简述为：先听后发、边发边听、冲突停止、随机延迟后重发。

20世纪90年代初，以集线器HUB为中心的10BASE-T 组网结构成为以太网的主流。

1990年以太网交换机的出现改变了共享10Mbps 带宽的问题，接着以太网从共享时代进入了交换。

1993年，全双工以太网的出现，又改变了以太网半双工的工作模式，不仅使以太网的传输速率翻了一翻，而且彻底解决了多个端口的信道竞争。

罗克韦尔的三层网络架构随着制造业竞争的加剧，制造商更加追求生产设备的可靠性，尤其是那些控制关键性生产工序的设备，往往需要采用冗余配置。

目前，多数的基于可编程控制器的冗余系统采用了两套CPU 处理器模块，一个处理器模块作为主处理器，另外一个作为从处理器。

正常情况下，由主处理器执行程序，控制I/O设备，从处理器不断监测主处理器状态。

如果主处理器出现故障，从处理器立即接管对I/O的控制，继续执行程序，从而实现对系统的冗余控制。

很多厂商都能够提供可编程控制器冗余系统解决方案，用户在使用过程中往往对其冗余原理理解不深，造成系统冗余性能下降。

本文以罗克韦尔自动化Alle n Bradley品牌ControlLogix控制器为例，介绍其冗余系统的构建和性能优化问题。

2 冗余系统构建ControlLogix系统采用了基于“生产者/消费者”的通讯模式，为用户提供了高性能、高可靠性、配置灵活的分布式控制解决方案。

ControlLogix系统实现了离散、过程、运动三种不同控制类型的集成，能够支持以太网、ControlNet控制网和DeviceNet设备网，并可实现信息在三层网络之间的无缝传递。

因而，Co ntrolLogix被广泛地应用于各种控制系统。

[1]构建ControlLogix冗余系统的核心部件是处理器和1 757-SRM冗余模块。

目前，有1756-L55系列处理器模块支持冗余功能，其内存容量从750KB到7.5MB不等。

1757-SRM冗余模块是实现冗余功能的关键。

如图1所示，在冗余系统中，处理器模块和1757-SRM冗余模块处于同一机架内。

为了避免受到外界电磁干扰，提高数据传输速度，两个机架的1757-SRM模块通过光纤交换同步数据。

所有的I/O模块通过ControlNet控制网与主、从控制器机架内的1756-CNB(R)控制网通讯模块相连接。

图1 冗余系统结构以往的冗余系统通常需要用户编制复杂的程序对处理器状态进行判断，在两个处理器之间传输同步数据并实现I/O控制权的切换，两个处理器中的程序也各不相同，这使得冗余系统本身的建立和维护工作非常繁琐。

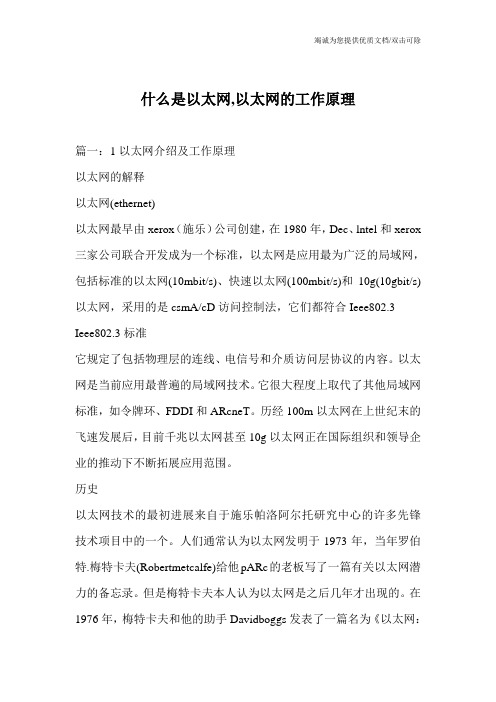

什么是以太网,以太网的工作原理篇一：1以太网介绍及工作原理以太网的解释以太网(ethernet)以太网最早由xerox（施乐）公司创建，在1980年，Dec、lntel和xerox 三家公司联合开发成为一个标准，以太网是应用最为广泛的局域网，包括标准的以太网(10mbit/s)、快速以太网(100mbit/s)和10g(10gbit/s)以太网，采用的是csmA/cD访问控制法，它们都符合Ieee802.3Ieee802.3标准它规定了包括物理层的连线、电信号和介质访问层协议的内容。

以太网是当前应用最普遍的局域网技术。

它很大程度上取代了其他局域网标准，如令牌环、FDDI和ARcneT。

历经100m以太网在上世纪末的飞速发展后，目前千兆以太网甚至10g以太网正在国际组织和领导企业的推动下不断拓展应用范围。

历史以太网技术的最初进展来自于施乐帕洛阿尔托研究中心的许多先锋技术项目中的一个。

人们通常认为以太网发明于1973年，当年罗伯特.梅特卡夫(Robertmetcalfe)给他pARc的老板写了一篇有关以太网潜力的备忘录。

但是梅特卡夫本人认为以太网是之后几年才出现的。

在1976年，梅特卡夫和他的助手Davidboggs发表了一篇名为《以太网：局域计算机网络的分布式包交换技术》的文章。

1979年，梅特卡夫为了开发个人电脑和局域网离开了施乐，成立了3com公司。

3com对迪吉多,英特尔,和施乐进行游说，希望与他们一起将以太网标准化、规范化。

这个通用的以太网标准于1980年9月30日出台。

当时业界有两个流行的非公有网络标准令牌环网和ARcneT，在以太网大潮的冲击下他们很快萎缩并被取代。

而在此过程中，3com也成了一个国际化的大公司。

梅特卡夫曾经开玩笑说，Jerrysaltzer为3com的成功作出了贡献。

saltzer在一篇与他人合著的很有影响力的论文中指出，在理论上令牌环网要比以太网优越。

受到此结论的影响，很多电脑厂商或犹豫不决或决定不把以太网接口做为机器的标准配置，这样3com才有机会从销售以太网网卡大赚。
