空气能热泵面板使用方法

舒迪空气能热水泵说明书一、工作原理具体而言，舒迪空气能热水泵包括一个蒸发器、一个压缩机、一个冷凝器、一个膨胀阀和一个循环泵。

当空气能热水泵开始工作时，蒸发器中的制冷剂蒸发吸热，将热量从水中吸收。

压缩机将制冷剂压缩为高温高压气体，然后通过冷凝器传热，将热能释放到水中。

制冷剂在冷凝器中再次冷凝成液体，并通过膨胀阀降温扩散。

整个循环过程不断重复，来完成热水的加热。

二、使用方法1.安装：舒迪空气能热水泵需选择合适的安装位置，确保有足够的通风空间，避免外界噪音的干扰。

同时，应配备并安装适当的排水管道，以防止水泵饱和冷凝水的可能性。

2.开机操作：连接好电源之后，按下电源按钮，显示屏会亮起，进入待机状态。

再次按下按钮，水泵开始工作，相关指示灯亮起，显示当前工作状态。

3.温度调节：通过显示屏上的温度调节按钮可调整热水的温度。

根据实际需要进行调节，注意不要将温度调得过高，避免烫伤。

4.水量调节：调整水泵的进水阀门，可控制热水的流量大小。

请根据需求调整水泵的工作量，以充分利用热水资源。

5.关机操作：长按电源按钮3秒以上，直至显示屏上的所有灯熄灭，表示水泵已关机。

三、注意事项1.定期维护：舒迪空气能热水泵需要定期清洗和维护，清除室外机和室内机的灰尘和杂物，保证其正常工作。

2.防止过载：避免长时间连续使用导致过热，可适当控制水泵的工作时间和水量，以保护设备的正常运行。

3.防冻保护：在低温环境下，采取措施预防水泵的冷冻，如加热循环或使用防冻液等。

4.安全使用：使用过程中，禁止使用尖锐物品碰撞或靠近水泵，避免发生事故。

同时应保持室内通风良好，以免积聚有害气体。

5.紧急情况：若出现异常情况，如电源故障或水管泄漏等，应立即停止使用并寻求专业人员的帮助。

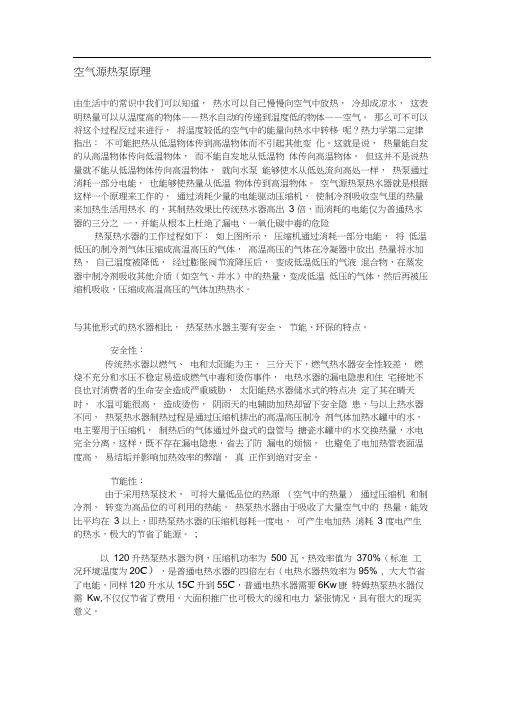

空气源热泵原理由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。

那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢？热力学第二定律指出：不可能把热从低温物体传到高温物体而不引起其他变化。

这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。

但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。

空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3 倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。

与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。

安全性：传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患，与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，这样，既不存在漏电隐患，省去了防漏电的烦恼，也避免了电加热管表面温度高，易结垢并影响加热效率的弊端，真正作到绝对安全。

空气源热泵热水系统的简易操作指南(总8页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March空气源热泵热水系统的简易操作指南一、热水系统的水温设置加热设备（可视作热交换器或热储水箱）出水口的水温，一般的设置温度为不低于55℃。

热水保温水箱的温度一般的设置温度为不低于50℃。

为了降低能耗，热水系统可根据实际使用需要和季节情况做调节：冬季温度一般设置为50~55℃；夏季温度设置为43~45℃。

电加热自动温度控制器设置温度上限温度为45℃，下限温度为38℃,就是在水温低于38℃时电加热自动投入时，当水温达到45℃电加热器自动切断，冬天打为自动状态，夏天可以关闭电加热。

（采用有辅助加热器的热水系统，设置电辅助加热设备须是水电分离的）。

二、热水系统的供水压力设置检查客房热水的实际水温和冷热水压力，特别要留意热水的供水末端房间的热水出水温度和供水压力；要求客房内配水点水温不低于设定温度42℃，出热水时间不超过10秒，热水压力不低于压力。

要求冷热水压力相匹配，压力控制以满足最高楼层的供水压力不小于为准。

1、热水供水按变频恒压供水设计，按不同的楼高选用不同扬程、流量的变频泵，并一用一备。

变频多级供水泵安装在热水箱的出水口位置。

所有安装的变频泵都须有水泵基座，并安装有橡胶接头连接及减振处理。

2、热水箱放在屋面的上行下给供水设计的，热水供水泵的压力设定可选在～左右。

但如果上行下给方式供水导致最低楼层供水压力过大的，必须安装有减压阀。

水压控制须冷、热水压力相匹配。

3、热水箱和供水泵设置在地下的，供水泵的压力设定调试至管道各出水口的压力保持在～ ,扬程：(楼高* )，流量：大于30m³/h 。

广州金号空气源热泵 --（简易操作说明）(一).操作面板(二).按键操作说明：△开/关键：在开机状态按此键则关，反之亦然；△模式键：选择温度或压缩机延时工作时间设定模式；△查询键：按住此键10秒不放，系统进入查询状态，按上升/下降键可以查询故障；△强制化霜键:控制系统强制进入化霜状态，当室外环境温度特别低，换热器结霜比较严重，需化霜时，可按此键进入化霜状态，强制除霜；△上升/下降键：此键用来调整温度高低或调整压缩机延时开机时间，在开机状态下初始温度显示50℃，每按一次温度上升或下降1度，温度设定范围为40℃-55℃，如按住上升键10秒不放，设定温度可以上升至60℃。

双志热泵功能说明书第⼀部分：功能要求概述：采⽤模糊控制完成⽔温的调节,压缩机采⽤交流定速压缩机,开停⾃动控制,，室外风扇采⽤交流单速电机。

室内采⽤⾃动进排⽔储⽔筒将冷凝器置于储⽔筒中加热⽔温,储⽔筒外部聚胺脂发泡保温.⼀、主要技术性能指标：1.系统⼯作电压220V(180～250)，50Hz。

2.⽔温控制精度±2℃,温度测量精度±1℃。

3.整机的⼯作环境温度范围：-10℃~ 50℃。

4.电路板⼯作温度范围：-10℃~ 55℃。

5.安全及性能要求符合GB 4706.32-1996等的要求。

⼆、功能：1.全⾃动模糊控制热泵制热；2.智能控制、预约加热、即时加热、峰⾕时段加热。

3.辅助电加热功能功能可拨码设定4.曲轴加热功能5.电⼦膨胀阀驱动控制功能6.断电记忆功能7.假⽇休眠功能。

三、输⼊量：1.⽔箱温度T1。

2.室外热交换器温度T2。

3.室外环境温度T34.压缩机排⽓温度T45.回⽓温度T56.⾼压开关（常闭）功能可拨码设定7.低压开关（常闭）功能可拨码设定8.⾯板按键控制开关。

四、输出量1.室外风机转速(触点电流5A)：ON/OFF。

2.四通阀继电器(触点电流5A)：ON/OFF。

3.压缩机继电器(触点电流20A)：ON/OFF。

4.循环泵继电器(触点电流5A)：ON/OFF。

5.辅助电加热继电器(触点电流20A)：ON/OFF。

6.曲轴加热(触点电流5A)：ON/OFF。

7.电⼦膨胀阀驱动：DC 12V 1-2相励磁30PPS8.线控器显⽰：LCD显⽰。

第⼆部分：运⾏模式⼀、标准模式1.:进⼊此模式,⽤户可设定所需⽔温,机器⾃动加热到该设定温度,并循环加热保温2.温度设定范围30℃~ 60℃ (设定缺省时为55℃)3.压缩机运⾏或停⽌[P01]回差温度可调T1- T≥0℃压缩机停⽌ (T0为设定温度T1为⽔箱温度)- T1≥3℃压缩机运⾏T压缩机停⽌后3分钟内不得起动。

三、定时模式1.此模式热⽔器⼀天可以预约两个时间点,适⽤于每天⽤都有相同的⽣活习惯的⼈使⽤。

CS200A1CS300A1空气能热泵使用说明书扫描二维码，即刻体验产品精致工艺和前端科技此图仅供参考，以实物为准钛金恒护系统APF3.6钛金超导换热系统纯热泵加热65 ℃4820W 制热量一键速热预约洗浴ENJOY WARMTH卡萨帝为了实现您的格调生活，对其家族每一类产品都赋予了专属的境界理念。

本产品为您带来的是清爽温暖。

感受温暖舒适 抛却劳累烦恼此图仅供参考，以实物为准钛金超导换热系统换热效率提升30%。

预约洗浴请仔细阅读本说明书来帮助您安全、舒适地使用产品。

为了能安全地使用产品，请在使用产品之前务必仔细阅读安全注意事项等内容。

4820W制热量纯热泵加热模式的功率为4820W，加热速度更快。

全年平均能效3.6，COP4.05，四根据用户作息，提前预约时间和温度，在预约时间前加热到位。

热泵和电加热两种加热模式，纯热泵加热65 ℃纯热泵加热水温达65℃，出水关于本产品的安全注意事项1使用方面电气方面产品简介2水箱尺寸2水箱产品示意图2水箱装箱单 3线路图安装说明5室外机安装固定 室外机及水箱安装空间示意图 使用功能按键功能显示内容控制功能WIFI使用功能线控器显示屏技术参数售后服务外机尺寸4外机产品示意图3外机装箱单5水箱机安装固定水箱管路安装 7冷媒管路安装 安全阀的连接与使用室外机接线 线控器的安装 安装注意事项试运转保养与维护热水器使用过程中一些常见现象故障查询处理冷媒回收清洗与保养用户须知125668899101111111213131515161516171819191尊敬的卡萨帝用户：您好！感谢您使用卡萨帝产品，为了您能更好地使用本产品，防止人身伤害及物品损坏事故，请务必仔细阅读并遵守本说明书中有以下标志符号的内容。

电气方面一旦发生器具以外的接地系统的异常情况时，应立即停止使用热泵热水器，并拔下其电源插头或断开与供电电路的一切连接，并与制造厂的维修人员联系处理！必须使用有可靠接地、220V ～50H z 的独立电源和独立插座，长期不使用时请拔下电源插头；使用方面刚打开热水阀时，请不要直接将热水射向人体，以免被热水烫伤。

空气源热泵原理由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。

那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢热力学第二定律指出：不可能把热从低温物体传到高温物体而不引起其他变化。

这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。

但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。

空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。

？与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。

安全性：传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患，与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，这样，既不存在漏电隐患，省去了防漏电的烦恼，也避免了电加热管表面温度高，易结垢并影响加热效率的弊端，真正作到绝对安全。

诺普空气能热水器说明书（本说明书由广州市诺普电器提供）显示：工作模式显示；开机时显示设定温度，设置时显示设定值；按时开关机显示；设置和查询时显示代号，其它时刻显示时钟；电辅热工作符号显示；水泵工作符号显示；紧缩机工作符号显示；正常工作时显示水温，故障时显示故障代码；短按为温度减；长按10秒那么为恢复出厂设置；短按为传感器温度查询；长按10秒那么进入工程设置；短按为按时开/关；长按10秒那么进入循环按时；短按为开/关机键；长按10秒那么为制热/制冷模式切换；短按为温度加；长按10秒那么进入时钟设置；短按为电加热键；电源指示灯。

热水机电控板规格书一．概述1．本操纵器适用于热泵热水系统，并配有线控液晶触摸按键操作面板，采纳RS485通信,增强抗干扰能力,加长通信距离,减少了连接线,方便了用户的安装,正常温度利用及显示范围是0℃—70℃，电源为220V/110V/50Hz；2．这不仅简化了操作、安装工程，同时也降低了本钱。

最要紧的是系统运行更科学、更合理、更靠得住。

3．大体要求1）工作模式：独立热水模式+电加热；2）可同时显示水温度及设置温度，具有所有传感器温度查询功能；3）掉电自动经历各类参数（可选）；4）具有完善的爱惜功能及显示；5）具有按时开关机功能（实时开关）；6）操作面板的温度设定范围是15℃~60℃；7）温度操纵精度：1℃；8）一台紧缩机操纵运行；9）感温器故障自检功能；10）直观大屏幕液晶显示。

4．电控板的操纵信号1）紧缩机×1：单压机系统（220V）；2）外风机×1：单风机（220V）；3）电加热×1（220V）；4）曲轴加热×1（220V）；5）四通阀×1（220V）；6）温度感温控头×4（水温15K、外盘管15K、外环境15K、排气50K）；7）操作面板通信（线控）；8）爱惜开关×2（高/低压爱惜开关【常闭】）。

二．功能说明1．上电后，待机状态：显示当前北京时刻；不检测低压爱惜；断电重开：原已开机，上电后那么恢复断电前模式及设置；紧缩机3分钟爱惜：紧缩机开/停有3分钟延时；断电前为开机状态那么延时3分钟开压机，不然知足紧缩机开启条件后当即开启紧缩机。

空气源热泵原理由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。

那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢？热力学第二定律指出：不可能把热从低温物体传到高温物体而不引起其他变化。

这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。

但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。

空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。

与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。

安全性：传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患，与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，这样，既不存在漏电隐患，省去了防漏电的烦恼，也避免了电加热管表面温度高，易结垢并影响加热效率的弊端，真正作到绝对安全。

空气能热水器使用说明书空气能热水器使用说明书北京博泰东荣环保科技有限公司空气源热泵热水器原理由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。

那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢, 热力学第二定律指出:不可能把热从低温物体传到高温物体而不引起其他变化。

这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。

但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。

空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险热泵热水器的工作过程如下:如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质(如空气、井水)中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。

与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。

安全性:传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患，与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷共17页第1页空气能热水器使用说明书北京博泰东荣环保科技有限公司剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，这样，既不存在漏电隐患，省去了防漏电的烦恼，也避免了电加热管表面温度高，易结垢并影响加热效率的弊端，真正作到绝对安全。

空气源热泵原理由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。

那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢？热力学第二定律指出：不可能把热从低温物体传到高温物体而不引起其他变化。

这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。

但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。

空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。

与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。

安全性：传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患，与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，这样，既不存在漏电隐患，省去了防漏电的烦恼，也避免了电加热管表面温度高，易结垢并影响加热效率的弊端，真正作到绝对安全。

热水器使用说明书型号KG610W-80AE3-U1• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 各部分构件名称1 1.1.2. 产品安装尺寸1 1.1.3. 热水器接线图1 1.2. 技术数据21.2.1. 技术数据22. 使用说明3 2.1. 安全注意事项3 2.1.1. 标志解释3 2.2. 安装说明3 2.2.1. 安装注意事项3 2.2.2. 安装场所的选择4 2.2.3. 装箱单4 2.2.4. 安装及固定4 2.2.5. 管路安装4 2.3. 使用功能6 2.3.1. 试运转6 2.3.2. 按键功能62.3.3. 控制功能83. 售后服务9 3.1. 用户须知9 3.1.1. 用户须知9 3.2. 疑难解答9 3.2.1. 疑难解答9 3.3. 清洗保养10 3.3.1. 保养与维护10 3.3.2. 常见现象11 3.4. 保修说明11 3.4.1. 保修说明111. 产品介绍1.1. 产品部件1.1.1. 各部分构件名称图示仅供参考，以实物为准1.1.2. 产品安装尺寸型号A(mm)B(mm)C(mm)D(mm) KG610W-80AE3-U1992351285411尺寸偏差范围为±10%1.1.3. 热水器接线图若有变更，恕不另行通知。

1.2. 技术数据1.2.1. 技术数据注：本公司注重科技更新，参数更改后，恕不另行通知。

以上数据测试条件：干/湿球温度为20℃/15℃，进水温度15℃，出水温度55℃。

依照GB/T 23137《家用和类似用途热泵热水器》标准。

整机型号KG610W-80AE3-U1电源220V~，50Hz性能参数热泵制热量610W 热泵额定输入功率174W 热泵制热水能力12.5L/h 最大输入功率3290W 最大输入电流15A 电热管功率3000W 防水等级IPX4额定容量80L 额定水压0.80MPa 噪音≤40dB（A）外形尺寸992*519*488(mm)质量(kg)46kg2. 使用说明2.1. 安全注意事项2.1.1. 标志解释尊敬的海尔用户：您好！感谢您使用海尔热泵热水器。

空气源热泵使用说明书(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--空气源热泵原理由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。

那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢热力学第二定律指出：不可能把热从低温物体传到高温物体而不引起其他变化。

这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。

但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。

空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。

?与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。

安全性：传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患，与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，这样，既不存在漏电隐患，省去了防漏电的烦恼，也避免了电加热管表面温度高，易结垢并影响加热效率的弊端，真正作到绝对安全。
