多屏幕拼接处理器使用说明书V1.1
- 格式:docx
- 大小:9.83 MB
- 文档页数:32
多屏保的使用技术文档
1.软件安装及参数设置
1.1在附带的光盘中,找“MV103_HDVE_Custtool_Setup_CHn.exe”,点击安装。
1.2在通道设置中,我们使用DDC 通道设置即可。
1.3具体参数设置,需根据显卡的输出的频率选择。
例如:所需显示的屏幕数为2个,显卡的分辨率为1920*1080,则总分辨率为2*1920*1080。
2.硬件连接
2.1 PC的显卡与多屏保的DVI接口输入端的连接必须用“DVI-D”双通道的线缆。
否则会影响显示效果。
2.2 PC与多屏保、显示器的直接连接。
如下图:
(注:多屏保输出两个屏时需要接输出通道2,3通道。
)
2.3 PC与多屏保、显示器、矩阵的连接。
在上述的步骤基础上,将多屏保的输出给到DVI矩阵,然后再连接到显示器。
Clearone音频处理器的使用技术文档1.下载CONVERGE_Console_Version_4.2.13.0软件
当出现此画面时为软件安装成功。
2.双击打开Converge Console。
3.选择connect
4.输入clearone的IP。
(注: clearone背后的LAN口需要连接在
局域网交换机上。
)
5.使用在同一局域网的PC登陆。
6.输入账号密码后,可以看到通道的画面。
7.单击某一个输入或输出画面,可进入单个通道的设置画面。
在上述画面可以看到输入输出信号的变化。
多屏拼接处理器快速安装指南目录多屏拼接处理器 (1)快速安装指南 (1)第一章硬件描述 (3)1.1机箱外观 (3)1.2产品包装及附件介绍 (4)1.2.1产品清单 (4)1.3输出卡说明 (4)1.3.1 DVI输出接口 (4)1.4输入卡说明 (5)1.4.1 BNC输入接口 (5)1.4.2 DVI输入接口 (6)1.4.3 VGA输入接口 (6)1.4.4 SDI输入接口 (7)第二章拼接处理器硬件环境搭建 (8)2.1 接线 (8)2.1.1 拼接处理器输出端口与显示单元的连接 (8)2.1.2 信号源与拼接处理器输入端口的连接 (8)2.2 显示单元的调整 (8)2.3人机界面的搭建 (8)2.4 启动拼接处理器 (8)第三章软件调试 (9)3.1设置 (9)3.1.1基本设置 (9)3.1.2输出设置 (10)3.2输入信号 (11)3.2.1 DVI和HDMI输入 (11)3.2.2 VGA输入 (11)3.2.3 SDI输入 (12)3.2.4 BNC输入 (13)3.2.5 指定输入格式(非必要步骤) (14)3.3窗口管理 (16)3.3.1新开窗口 (16)3.3.2 关闭窗口 (19)3.4 场景预案管理 (19)3.4.1 场景预案保存 (19)3.4.2 场景预案调取 (20)3.5背景管理 (24)3.6字幕管理 (25)3.6.1新建字幕 (25)3.6.2修改字幕内容 (26)3.5远程控制 (27)第四章产品第三方开发接口说明 (30)4.1场景预案切换协议 (30)4.1.1HTTP接口详细描述 (30)4.1.2串口接口详细描述 (31)4.2处理器开关机控制协议 (32)4.2.1处理器开机协议 (32)4.2.2处理器关机协议 (33)第五章产品常见故障问题处理 (34)第六章注意事项 (35)第一章硬件描述1.1机箱外观2.5U机箱前面板图①电源②控制PC主机接口③串口④设备开关按钮图 1.12.5U机箱后面板图① 4个输出卡槽SLOTB0~SLOTB3 ② 4个输入卡槽SLOTA0~SLOTA3图 1.26U机箱前面板图①电源指示灯②设备开关按钮③运行指示灯图 1.36U机箱后面板图① 4个输出槽SLOTB0~SLOTB3 ② 6个输入槽SLOTA0~SLOTA5③ 4个输出槽SLOTB4~SLOTB7 ④电源⑤电源开关⑥控制PC接口图1.41.2产品包装及附件介绍1.2.1产品清单1.3输出卡说明1.3.1 DVI输出接口本产品的DVI接口为单链路DVI-D接口,不能兼容模拟信号,若显示屏的输入接口为VGA,,则需自备有源的DVI转VGA转换器将DVI信号转为VGA信号再接入拼接处理器(注:不能直接使用DVI转VGA线材)。
液晶拼接屏产品说明书松浩科技大屏幕液晶拼接屏产品说明目录前言 (3)产品使用注意事项 (3)警告及注意事项 .................................................................................................. 错误!未定义书签。
性能指标.. (2)产品介绍 (6)1.效果图............................................................................................................. 错误!未定义书签。
2.产品主要规格 .................................................................................................. 错误!未定义书签。
3.连接方式 (4)4.幕墙控制系统操作介绍 (6)简单故障排除 (8)附件:进入工厂调地址码 (8)前言欢迎选用我公司产品,感谢您对我公司产品的支持!为了您能更好的使用本产品,使用前请仔细阅读本手册。
大屏幕拼接产品,采用独特的嵌入式结构设计,可接受各种图像信号源输入,直接驱动全系列的大尺寸液晶屏(26寸以上),并经分割、放大后,实时无失真地在各种大屏幕图像拼接墙体上显示。
处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。
画面无延时,无拖尾现象, 自然流畅,画质细腻,最大支持10X10的液晶屏拼接。
液晶图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术,其3D 视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的,高画质、高分辨率的高清电视和计算机图像信号。
声明欢迎您选用西安诺瓦电子科技有限公司(以下简称诺瓦科技)的产品,如果本文档为您了解和使用产品带来帮助和便利,我们深感欣慰。
我们在编写文档时力求精确可靠,随时可能对内容进行修改或变更,恕不另行通知。
如果您在使用中遇到任何问题,或者有好的建议,请按照文档提供的联系方式联系我们。
对您在使用中遇到的问题,我们会尽力给予支持,对您提出的建议,我们衷心感谢并会尽快评估采纳。
版权本文档版权归诺瓦科技所有,未经本公司书面许可,任何单位或个人不得以任何形式对文本内容进行复制、摘录等,违者必究。
商标是诺瓦科技的注册商标。
安全声明为避免可能的危险,请按规定使用此设备。
如出现损坏,非专业人士请勿擅自目录1概述 .................................................................................................................1 1.1 系统架构 ...................................................................................................1 1.2 软件安装 ...................................................................................................1 2外观说明 .........................................................................................................1 2.1 前面板 . (1)2.2 后面板 .......................................................................................................2 3 信号连接 .........................................................................................................4 4菜单操作 .........................................................................................................4 4.1 屏体配置 ....................................................................................................6 4.2 窗口布局 . (6)4.3 场景设置 ....................................................................................................7 4.4 输入设置 ....................................................................................................7 4.5 画面控制 ....................................................................................................8 4.6 预监选择 ....................................................................................................8 4.7 高级设置 ....................................................................................................8 4.8 通讯设置 ....................................................................................................8 5V-Can 操作 ......................................................................................................9 6电气参数 .......................................................................................................10 7 安装尺寸 .......................................................................................................11 8 常见问题 .. (12)VS7 用户手册1 概述VS7 是由诺瓦科技自主研发的高性能多画面视频拼接处理器。
N9多画面拼接视频处理器规格书文档版本:V1.0.0文档编号:i版权所有©2018 西安诺瓦电子科技有限公司。
保留一切权利。
非经本公司书面许可,任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部,并不得以任何形式传播。
商标声明是诺瓦科技的注册商标。
声明欢迎您选用西安诺瓦电子科技有限公司(以下简称诺瓦科技)的产品,如果本文档为您了解和使用产品带来 帮助和便利,我们深感欣慰。
我们在编写文档时力求精确可靠,随时可能对内容进行修改或变更,恕不另行 通知。
如果您在使用中遇到任何问题,或者有好的建议,请按照文档提供的联系方式联系我们。
对您在使用 中遇到的问题,我们会尽力给予支持,对您提出的建议,我们衷心感谢并会尽快评估采纳。
网址:http://www.novastar-led.c n1 简介1简介N9 是由诺瓦科技自主研发的高性能多画面拼接视频处理器,采用高性能的视频处理技术,可处理和输出超高质量的图像。
N9 具备强大的视频信号接收能力,可同时支持 9路视频源输入, 4 路 DVI 输出,单机带载可达 KK 8 ,并支持多台设备级联输出。
N9 可以搭配桌面控台 C1 ,使现场舞台操作更加便捷。
N9 配备了全新的智能管理软件V-Can ,能够实现更加丰富的画面拼接效果 。
N9 具备强大的多种类视频信号接收和处理能力,可被广泛应用于中高端租赁,舞台控 制,媒体中心、大型会议现场,展会现场、演唱会(春节晚会)指控中心等多种场 景。
规格书2 特性2特性●支持多达9路输入接口,包括1路DP1.1双链路,更换为HDMI1.4、DP1.1或DuallinkDVI接口,2路HDMI1.3,可更换成DVI/VGA/CVBS接口,4路DVI,1路DP1.2,1路3G-SDI。
●支持最多同时开7个图层,每个图层最大分辨率可达3840×2160或7680×1080或1920×4320。
液晶拼接显示屏使用说明书在使用本液晶拼接屏之前,请你仔细阅读该说明书,并请妥善保存,以备将来需要。
当需要维修服务时,把拼接屏的的型号告诉维修站。
目录重要安全说明 (2)准备工作 (2)附件 (3)简介 (4)外部设备的安装 (4)整机外围接口示意图............................................................. 错误!未定义书签。
系统组成原理......................................................................... 错误!未定义书签。
大屏幕墙组成框图................................................................. 错误!未定义书签。
DVD的安装........................................................................... 错误!未定义书签。
连接S-Video线缆时 ............................................................. 错误!未定义书签。
Video设备的安装 (7)HDMI信号输入的安装 (7)PC的安装 (7)地址开关的设定 (8)外接控制设备的安装 (8)液晶拼接屏拼接软件控制系统(标准) (12)软件概述 (12)软件安装................................................................................. 错误!未定义书签。
运行环境........................................................................................... 错误!未定义书签。
多画面拼接处理器KS8000使用说明书北京凯视达科技有限公司安全注意事项危险●设备内有高压,非专业维修人员不得打开后盖,以免发生危险。
警告●本设备非防水设备,在潮湿环境下请做好防水处理;●本设备禁止靠近火源或高温环境;●本设备如发出怪异噪音、冒烟或怪味,应立即拔掉电源插头,并与经销商联系;●严禁带电拔插VGA、DVI信号线缆。
注意1、使用前请仔细阅读本说明书,并妥善保存以备后用;2、在有雷电或长期不用的情况下,请拔掉电源插头;3、本设备不适合非专业人员操作调试,请在专业人员指导下使用;4、不要从本设备通风孔塞入任何物体,以免造成设备损坏或事故;5、不宜将本设备放置于近水或其它潮湿的地方使用;6、不宜将本设备放置于散热片或其它高温地方使用;7、请妥善整理并放置好电源线,以防破损;8、如存在下列情况,应拔掉本设备电源插头,并委托维修:●有液体溅入本设备时●本设备跌落或机箱损坏时●本设备出现明显功能异常或性能明显变差时目录一、引言 (1)二、硬件介绍 (2)1、后面板介绍 (2)2、连线示意图 (3)三、软件安装 (4)四、设备连接 (5)1、软件打开 (5)五、软件设置 (9)1、输出口设置 (9)2、画面建立 (11)3、模式保存与调用 (14)六、常见问题解答 (15)附:显卡复制模式与扩展模式的设置 (17)1、AMD显卡(XP系统) (17)2、NVIDA显卡(XP系统) (18)3、Win7、Win8系统 (19)一、引言本产品为业内首款真正意义上的多窗口拼接器,是专业的视频处理与控制设备,是专门针对超大屏幕、投影、液晶等设备的拼接控制器。
本公司研制的多画面拼接处理器采用FPGA纯硬件架构,无任何操作系统,整个系统完全封闭运行,操作简单,稳定性高。
广泛应用于监控、调度指挥中心、视频会议中心等。
此软件是为该平台设计的管理软件,用户可以通过该软件对硬件设备进行参数设定和操作管理,全部操作流程直观便捷。
FDMC系列高清多屏拼接处理器操作手册修订版1.1目录1. 概述 (3)2. 处理器前后板示意图 (3)2.1.功能说明 (4)3. 主界面 (5)4. 设备管理 (5)4.1.通讯设置 (6)4.1.1信号源管理 (6)4.1.2窗口操作 (7)4.2.拼接设置 (10)4.3.矩阵设置 (11)4.4.IP解码器 (12)4.5.断开连接 (12)4.6.处理器板卡版本 (12)5. 功能操作 (12)5.1.清空窗口 (13)5.2.同步窗口 (13)5.3.预案同步 (13)5.4.框架效果 (13)6. 预案设置 (13)6.1.预案管理 (13)6.2.保存预案 (14)6.3.调取预案 (14)6.4.预案轮巡 (15)7. 窗口属性 (15)8. 帮助 (15)9. 关于 (15)10. 用户中心 (16)10.1.用户登录 (16)10.2.用户管理 (16)10.3.界面设置 (17)10.4.重置 (17)10.5.调试 (18)10.6.网络适配器设置 (18)10.7.产品参数 (18)1.概述多屏处理器主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元(如拼接单元),组成一个超大屏幕动态图像显示屏。
多屏处理器可以支持多种视频设备的同时接入,如:HDMI,DVI,VGA,NET,CVSB等,多屏处理器可以实现多个物理输出组合成一个分辨率叠加后的超高分辨率显示输出,使屏幕墙构成一个超高分辨率、超高亮度、超大显示尺寸的逻辑显示屏、完成多个信号源(网络信号、RGB信号和视频信号)在屏幕墙上的开窗、移动、缩放等各种方式的显示功能。
2.处理器前后板示意图处理器前面版处理器后面版2.1.功能说明✧1、2所示为DVI输入板卡✧3、4所示为网络输入板卡✧5、7所示为HDMI输入板卡✧ 6 所示为VGA输入板卡✧8 所示为CVBS输入板卡✧9 所示为空挡片✧10所示为防尘网与风扇安装盒✧11所示为DVI输出板卡✧12所示为处理器的地线固定螺丝✧13所示为处理器220V交流电接口与电源开关✧14所示为处理器可插拔式电源✧15、16 所示为处理器RS232串口输入、输出接口✧17所示为处理器网络输入接口3.主界面多屏拼接控制软件是一套基于嵌入式处理器的大屏拼接集成控制软件。

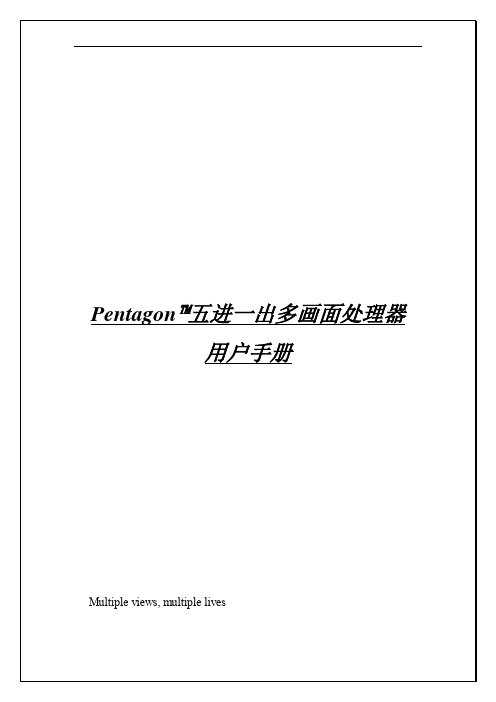

图 1 Pengtagon™五进一出多画面处理器外观图图 2 1M DP to DP线缆(选配)图3 1M DVI 双通道(dual link)线缆(选配)图 4 YPbPr与BNC转接头(选配)图 5 直通串口线视频处理采用大视独有的FlexView采用纳米级半导体工艺,可对高清视频信号进行全帧速实时无失真处理。
目前采用最高系列芯片,可以轻松满足市场的需求。
DVI-M接口,支持4路分辨率超高清动态底图Displayport1.1a表1所支持的输入信号图8 与融合机的连接系统图投影融合最终显示画面如下图:图10 与多屏宝的连接系统图图11 使用多台多屏宝的开窗效果图4.2 控制软件操作流程4.2.1软件功能描述拼接器软件主要实现了四路输入一路输出,而且输出为一个大的完整背景画面(背景色彩可自定义,默认纯黑),输入的各路信号以窗口的形式显示在背景画面上。
主要功能有:(1)设备功能区(2)信号源状态区(3)开窗操作区图12 软件初始画面软件界面,整体分为3个区域。
设备功能区(主要功能项如:设备场景,连接设备,背景属性,窗口属性,视频属性,图像切割等)信号源状态区,软件界面左边区域。
主要标记了当前信号是否接入了信号源以及接入信号源的类型。
开窗操作区,软件右边最大的灰色区域,我们对窗口的基本所有操作都在这里完成。
(1)选择网络连接,填写设备IP(2)点击“连接”设备默认网络参数,连接设备成功后,可以通过点击“修改”,改变设备的网络参数图13网络通信连接界面设备默认的IP地址: 192.168.1.200,可根据设备实际的IP地址设置,点击“连接”进行设备连接。
输入端4为HDMI输入当前仅一个子窗口显示图14连接成功界面–主操作界面信号源窗口管理区域及状态区域显示了设备当前状态,如图15所示,此状态为设备连接后载入的之前工作的状态显示当前窗口的布局,默认情况下没有子窗口;(1)选择COM 口,连接设备(2)修改网络参数(3)点击“修改”,设备重启生效图 15修改网络参数操作设备窗口标示/名称点击“确定”,即创建成功窗口标示:窗口的ID,顺序自动生成窗口大小位置信号源:当前窗口的输入源叠放序号:层次关系,1-最底层、4最上层还原窗口关闭此窗口窗口对齐窗口最大化窗口还原:还原到上次窗口所在位置与大小窗口最大化:窗口占满整个输出屏窗口对齐:窗口横跨几个虚拟/逻辑区,对齐到整个区域图17子窗口自带按键功能从左到右四个按钮功能一次为:逻辑对齐按钮,最大化按钮,还原按钮,关闭按钮。
拼接处理器用户手册目录1拼接处理器产品简介11.1关于拼接处理器11.2产品特色21.3拼接处理器的分类32拼接处理器包装说明43处理器系统的安装53.1DVI-I输入板卡连接53.2HDbaset视频输入连接73.33G-SDI视频输入连接83.4光纤板卡输入连接错误!未定义书签。
3.5DVI-I输出板卡连接93.6RS-232通讯端口连接103.7RJ45通讯端口连接114处理器软件操作说明114.1打开软件124.2通讯设置124.3新建窗口154.4改变窗口大小与位置154.5窗口的最大化与还原174.6关闭窗口184.7打开或关闭逻辑子屏184.8调整窗口的层次关系194.9保存场景194.10调用场景204.11清屏214.12管理员设置224.13拼接设置234.14信号源设置244.15IP设置254.16大屏设置264.17密码设置284.18序列号设置285处理器软件协议说明295.1通讯方式295.2命令格式305.3参数约定305.4命令协议315.4.1设置屏参325.4.2新开窗口335.4.3移动窗口335.4.4调整窗口层次关系335.4.5切换信号源345.4.6改变信号源类型345.4.7更改信号源名称355.4.8关闭窗口355.4.9关闭全部窗口355.4.10保存场景365.4.11预览场景365.4.12调用场景365.4.13转发串口命令375.4.14修改设备IP、子网掩码、默认网关和端口号375.4.15读取设备的IP、子网掩码、默认网关和端口号375.4.16大屏设置375.4.17打开大屏385.4.18关闭大屏385.4.19设置大屏信号源为DVI395.4.20设置大屏信号源为VGA395.4.21读取信号源信息395.4.22读取拼接模式395.4.23读取窗口信息406产品主要技术参数40为了您正确安全的使用我公司产品,我们将特别需要注意的10个重要事项置于本操作手册的首要位置。
唯美画质●瑞丽呈现液晶拼接显示器产品使用说明书北京唯瑞新源科技有限公司亲爱的VEWELL(唯瑞)用户●感谢您选择和使用我公司产品,为方便您使用,请仔细阅读说明书,并按照说明书中的步骤操作,如果您有什么问题请随时联系我们。
●本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我公司将根据产品功能的增强而更新本手册的内容,并将定期改进或更新本手册中描述的产品或程序,更新的内容将会在本手册的新版本中加入,恕不另行通知。
●本手册适用于液晶显示器:1目录V1.0 一、使用须知 (4)版权说明 (5)安全使用规范 (5)操作注意事项 (7)清洁与维护 (8)二、连接与安装 (9)接口与连接说明 (9)电源的连接 (10)安装说明 (10)随机附件及名称 (11)三、操作使用说明 (12)遥控器使用说明 (12)四、拼接控制软件操作说明 (13)1主界面 (13)1.1普通用户和超级用户切换 (13)1.2普通用户主界面 (15)1.3超级用户主界面 (15)2菜单栏功能 (16)2.1通讯设置 (16)2.2拼接设置 (17)2.3矩阵设置 (18)2.4开关机设置 (20)2.5框架效果 (21)2.6图像调整 (22)2.7画面静止 (23)2.8本机保存 (23)2.9 预案功能 (24)2.10字幕功能 (27)2.11显示功能 (28)2.12 用户手册 (30)2.13 用户注册 (30)3工具栏功能 (31)3.1.打开连接和关闭连接 (31)3.2电源开和电源关 (32)3.3输入通道 (33)4操作方法 (34)五、超级用户附加功能说明 (35)1附加功能 (35)1.1温度控制 (35)1.2屏参设置 (35)1.3 ID设置 (36)1.4重显率 (36)1.5 LOGO (36)1.6系统配置 (37)1.7调试窗口 (37)2命令显示 (37)六、常用功能补充 (38)1软ID设置功能详细说明 (38)2用户注册使用说明 (40)3矩阵协议添加 (46)3.1添加字符串类型协议 (46)3.2添加HEX类型协议 (48)七、常见故障处理 (50)声明 (52)一、使用须知亲爱的VEWELL(唯瑞)用户感谢您购买Vewell(唯瑞)液晶拼接显示器产品,为确保产品能长期安全无故障的运行,请在使用本产品前仔细阅读安全须知。
J6 User ManualUser Manual Multi-Screen Splicing Processor J6Rev1.0.1NS160110162Xi ’a n No va S t a r T e c h C o .,L t d .StatementDear users,You are welcome to use the J6, a multi-screen splicing processor of Xi'an NovaStarTech Co., Ltd. (hereinafter referred to as NovaStar).This document is intended to help you understand and use the product. For accuracyand reliability, NovaStar may make improvements and/or changes to this document atany time and without notice. Any problem in use or any good suggestion, pleasecontact us through ways provided in the document. We will do our utmost to solve theproblems and adopt the suggestions after evaluation as soon as possible.Copyright © 2018 NovaStarAll rights reserved. No part of this document may be copied, reproduced, extracted ortransmitted in any form or by any means without the prior written consent of Xi’anNovaStar Tech Co., Ltd.Trademarksis a trademark of NovaStar.X i’a n No v aS t ar Te c hC o.,Lt d.Contents1 Overview (2)1.1 System Architecture ....................................................................................................................................... 2 1.2 Software Installation .. (2)2 Appearance (3)2.1 Front Panel .................................................................................................................................................... 3 2.2 Rear Panel .. (4)3 Signal Connection ........................................................................................................... 6 4 Menu Operations . (7)4.1 Output Settings .............................................................................................................................................. 9 4.2 Window Settings ............................................................................................................................................ 9 4.3 Preset Recall ............................................................................................................................................... 10 4.4 Input Settings ............................................................................................................................................... 10 4.5 Display Control ............................................................................................................................................. 11 4.6 Advanced Settings ........................................................................................................................................ 11 4.7 Communication Settings .............................................................................................................................. 12 4.8 Language Settings (12)5 System Mode (13)5.1 Switcher ....................................................................................................................................................... 13 5.2 Splicer . (15)6 Electrical Parameters .....................................................................................................17 7 Installation Dimensions .................................................................................................19 8 Troubleshooting . (20)Xi ’a n No va S t ar T ec h C o .,L t d .Safety NoticeTo avoid potential hazards, please use this product according to regulations. In the event of breakdowns, non-professionals are not allowed to disassemble it for maintenance without permission. Please contact the after-sales department of NovaStar timely.High voltage danger: The operating voltage range of this product is 100V to 240V AC.Grounding: This product is grounded through the grounding cord of power supply. Please keep the grounding conductor well grounded.Electromagnetic interference: Keep this product far away from magnets, motors and transformers.Moisture proof: Keep this product in a dry and clean environment. In case of liquid immersion, please pull the power plug out immediately.Keep the product away from flammable and explosive hazardous substances.Prevent liquids or metal fragments from dropping into the product in order to avoid safety accidents.Change HistoryGlossary of TermsPreview : Preview includes input preview and preview in switcher mode.OSD : On Screen Display. Preloaded images or texts can be overlapped and displayedon the any area of the screen.Genlock : Synchronization lock, enabling one system or multiple systems in sync with the same video source.Vertical synchronization : The accuracy level of synchronization.Cascade : Connect multiple J6 units in specific order so as to output images with larger resolution.Note: Terms explained here are only for the chapters below. We will be sorry if these terms cannot help you.Xi ’a n t d .1OverviewDeveloped by NovaStar, J6 is a high-performance multi-screen splicing processorfeaturing powerful image processing. Multiple video inputs can be overlapped anddisplayed on a display system composed by 4 screens after each of the input is scaled. J6 supports a wide range of inputs which can be spliced into a bigger picture. Based on a powerful FPGA processing platform, J6 supports quick seamless switch between input sources and supports transition effects such as fade, etc., allow you to experience more flexible screen layouts.In addition, J6 can work with V-Can, a new smart management software, to enable more screen splicing effects and better satisfy your needs.1.1 System Architecture1.2 Software InstallationJust like the installation of other common software, install V-Can following the setupwizard.视频源输入J6控制器显示屏Xi ’a n No va S t ar T ec h C o .,L t d .2 Appearance 2.1 Front PanelX T e ch Co.,L t d.Tip:Additional description for PRESET: Users can rename the presets through the controlsoftware V-Can.2.2 Rear PanelX i v a St a rT e ch Co.,L t d.o t d.X i’an N3Signal ConnectionPlease refer to the interface introduction in previous chapter to connect hardwaredevices (Please turn the power off before connecting signals).J6-SplicerComputerGenlock SourceComputerComputerCameraLED DisplayJ6-SwitcherComputerCameraGenlockSourceComputer Computer CameraLED DisplayMonitorXi ’a n No va S t o .,L t d .4 Menu Operations After startup, the home screen on the LCD panel is shown as below:A//Pure color: The signal source is in use and signals are available. Semitransparent: The signal source is not in use and signals are available.Transparent: The signal source is not in use and no signal is available.B Transparent: The window has input signal and the type of the signal source is displayed in the window.Semitransparent: The window has no input signal. The window will display the input source used to open a window last time, or the default input source. When opening a window using the window template, the window will use the source of the INPUT-C connector as the default source.C Current preset is displayed. Pure color indicates the preset is turned on and semitransparent indicates the preset is not turned on.X’a n No v aS t ar Te c hC o.,Lt d.D Next preset and its turn-on time are displayed. Pure color indicates the schedule of the preset is displayed and transparent indicates the schedule is not displayedE //////Screen structure and size, screen structure supports:1×Output resolutionMaximum supported resolution: 3840×Prompt for test pattern, freeze, black out, etc.No icon is shown when the unit works normally.F//Device connection status: Not connected/Connected tonetwork/Connected to USB/OSD on/OSD off/Transition effects: 21 effects, such as cut and fade/Working mode: splicer/switcher/Button unlocked/button lockedHold down the knob and ESC button simultaneouslythe buttons. All the buttons on the panel are not available after they arelocked.///Genlock is turned off. /The reference source of Genlock is lost orabnormal. /Genlock is locked. /Genlock is to be locked.In the home screen, press the knob to enter main menu (Press the knob to entersub-menus and press ESC to return to the previous menu. Rotate the knob clockwiseto move down and rotate anticlockwise to move up.).Main menu is shown as the figure below. The main menu includes: “Screen Settings”,“Window Settings”, “Preset Recall”, “Input Settings”, “Display Control”, “MVR Selection”,“Advanced Settings”, “Communication Settings” and “Language”.X i’an No v at d.Figure 4-1 J6 menu tree4.1 Output SettingsAs shown in the figure below, set the mosaic mode of output images in the “OutputSettings ” menu. Set the resolution of output images in “Output Resolution ”. Preset resolution and custom resolution are optional. Set the Width and Height of current screen in the “DVI Output ” menu.4.2 Window SettingsThis processor is capable of displaying 6 windows at most and the input source, size,position, priority, input crop, border parameters, etc. of each window are settable. Priority: allows to set the display priority of current window.Input Crop: allows to turn on “Input Crop ” and display c ropped content on LED screen. Border Settings: allows to add or delete borders and set border width and height as well as border color.Xi ’a n No va S t ar T ec h C o .,L t d .4.3 Preset RecallSwitch presets. Apply the preset parameters directly. 16 presets in total are available for users to set and use.Preset RecallJ6 supports 16 user presets. After the preset data is configured, uses can directly use the configured presets by their names.● Rotate the knob to select a preset you want to load and press the knob to load it. ●When you enter the Preset Recall menu, the indicators of number buttons on the front panel will turn on. You can press the number button to quickly load the corresponding preset. If the preset No. is a double-digit value, press the twonumbers quickly within 2 seconds. For example, to load Preset 15, press 1 and 5 quickly within 2 seconds.Preset TemplatesJ6 provides 6 preset templates. Users can use the templates to quickly openwindows to fill the whole screen loaded by J6.Provided preset templates are 1×1, 1×2, 2×1, 1×3, 2×2 and 1×4.4.4 Input SettingsInput resolution of signal sources, including DVI, HDMI and DP , can be set. Presetresolutions and custom resolutions are available for users.Preset resolutions include 800×600, 1024×768, 1280×720, 1280×768, 1280×800, 1280×1024, 1366×768, 1440×900, 1600×1200, 1680×1050, 1920×1080, 1920×1200, 2048×640, 2048×1152, 2048×1536, 2304×1152, 2560×816, 2560×960, 2560×1600 and 3840×1080.Preset refresh rates include 50 Hz, 60 Hz, 75 Hz and 120 Hz.Custom resolution includes custom width, custom height and custom refresh rate.Xi ’a n No va S t ar T ec h C o .,L t d .Note:● Select “Apply ” and confirm the selection after the settings are done, and then the settings will take effect.●The total number of pixels is not greater than 2.1 million. The width of custom resolution cannot be greater than 3840 and height not greater than 1080.4.5 Display ControlAs shown in the figure below, “OSD” can be turned on/off , and “Transition Effect ”(including fade and cut), “Switching Time ”, display state and image quality can be set in the “Display Control” menu.Input Color Settings: Select an input source to be adjusted to adjust its brightness, contrast, saturation, hue or reset to defaults.Tip :● OSD function description: You can turn on/off OSD. Control software is required for adding and setting detailed contents.●Transition effect description: Switching time setting can change the transition time of an effect.4.6 MVR SelectionUsers can scale up a specific input source, the PVW or PGM to view on the previewmonitor.On the MVR selection menu, rotate the knob to select an input source, the PVW or PGM and press the knob to display the selected target on the monitor in full screen. When you press the knob again, the current scaled display will exit.4.7 Advanced SettingsSystem modes include: “S plicer ” and “S witcher ”. Output modes include: “SingleLink ” and “DualLink ”.In synchronous mode, any one of the input sources can serve as synchronous source. Following synchronous sources are selectable: GenLock and any one of the input sources.Xi ’a n No va S t ar T ec h C o .,L t d .4.8 Communication SettingsCommunication modes include: “USB preferred” and “LAN preferred”.“Network”: allows to set IPv4 Config (manual and auto), IP address, and subnet maskor to reset to default network parameters.Tip:●This processor supports two control modes: USB and Ethernet cable. Pleaseselect according to actual needs.●IP and subnet mask can be edited only when network mode is set to “Manual”.4.9 Language SettingsJ6 currently supports “Chinese” and “English” only. Users can switch languages asrequired.X i’an No v aS t ar Te c hC o.,Lt d.5System ModeSystem modes include “Splicer” and “Switcher”. In these two modes, J6 can work with the software V-Can.5.1 SwitcherStep 1: Refer to the hardware connection diagram to connect hardware devices. Step 2: Start V-Can, connect devices and adjust their parameters. Set system mode to “Switcher”.Step 3: Add windows in editing area and set window parameters. Then output theedited content to LED screen.“PVW” area is for editing . Different signal sources can be selected. Windows can beadded and window parameters can be edited. Six windows can be added at most. Splicing area supports up to 1×2 layout (Splicing mode can be chosen withoutlimitation). Windows can be overlapped. The overlapped area displays the content of the window with higher priority. After the content is edited, result can be previewed on the monitor and can be adjusted.The display parameters set before can be saved as preset, which is convenient for using next time.Xi ’a n No va S t ar T ec h C o .,L t d .As shown in the figure below, content in “PGM” area is being displayed on the LEDscreen. After the content to be output is edited in the “PVW” area , click the “TAKE” button in the top right corner of the page and then the content in “PVW” area will be mapped to “PGM” area. LED screen will dis play the edited content.Xi ’a n No va S t ar T ec h C o .,L t d .5.2 SplicerStep 1: Refer to the hardware connection diagram to connect hardware devices.Step 2: Start V-Can, connect devices and adjust their parameters. Set system mode to “Splicer ”.Step 3: Add windows in editing area and set window parameters. Then the edited content is displayed on LED screen in real-time.Splicing area supports up to 2×2 layout. (Splicing mode can be chosen withoutlimitation).Different signal sources can be chosen. Windows (six at most) can be added. Window parameters can be edited. Windows can be overlapped. The overlapped area displays the content of the window with higher priority.The display parameters set before can be saved as preset, which is convenient for using next time.Xi ’a n No va S t ar T ec h C o .,L t d .o v a S t ar Te c hC o.,Lt d.X i’an N6Electrical ParametersXd .X i’a n No v aS t ar Te c hC ot d.7Installation DimensionsUnit: mmXi ’a n No va S t ar T ec h C o .,L t d .8 Troubleshootingt d.。
KS5000H LCD多画面拼接处理器版本: v2.2发布日期: 2021年11月使用说明书版本记录声明感谢您使用本公司的产品。
本手册版权属本公司所有,在未征得本公司的书面许可的情况下,严禁以任何形式复制、传递、分发和存储本文档的任何内容。
本公司保留在不预先通知的情况下对本文档中所描述的任何产品功能进行修改和改进的权利。
本产品可能附带有相关的控制软件,该软件仅供您使用,软件的所有权归本公司所有。
您可以进行拷贝,但仅限于个人使用。
若您将此软件用于其它用途,特别是商业用途,请与本公司取得联系。
本公司保留追究侵权行为法律责任的权利。
请您在使用前仔细阅读本手册,操作不当,有可能对产品造成损害;本产品为带电工作产品,请注意用电安全。
若不按照本手册的说明,采取不得当的操作,因而造成的财产损失和人身伤害,本公司不承担责任。
此条如与当地法律法规相抵触之处,以当地法律法规为准。
如果您使用了本产品,意味着您同意以上声明,若您不同意以上声明,则请您与销售方联系,办理相应的退货手续。
认证说明“CE”认证EN 55022:2010EN 55024:2010EN 61000-3-3:2013EN 61000-3-3:2014EN 0950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013“FCC”认证FCC Part 15ANSI C63.4:2014“ROHS”认证EPA 3050B:1996,EN1122:2001EPA 3052:1996,EPA 3060AEPA 7196,EPA 3540C,EPA 8270C版本信息版本: v2.2发布日期: 2021年11月安全注意事项为了您的安全,请仔细阅读本节。
目录1.产品简介 (1)2硬件介绍 (2)2.1前面板 (2)2.2后面板 (3)3.设备调试 (4)3.1设备连线 (4)3.2调试步骤 (5)3.3功能按键 (8)3.4高级设置 (10)4.技术参数 (11)5.常见问题解答 (12)附:显卡复制模式与扩展模式的设置 (13)1、AMD显卡 (13)2、NVIDIA显卡 (14)1.产品简介多画面拼接处理器是由本公司研发生产的面向LCD大屏幕显示、演出与租赁、会议室、演播室等市场的高端视频处理设备。
多屏幕拼接处理器说明书目录第一章安全使用说明 (2)第二章多屏幕拼接处理器简介 (3)2.1、多屏幕拼接处理器 (3)2.2、功能特点 (4)2.3、多屏幕拼接处理器典型应用示意图 (6)第三章技术参数和外观图 (6)3.1、多屏幕拼接处理器的技术参数 (6)3.2、多屏幕拼接处理器外观图 (11)第四章多屏幕拼接处理器软件的使用方法 (13)第五章哈迪斯处理器控制指令集 (35)第六章安装说明 (42)第七章常见故障分析及解决 (43)第一章安全使用说明1.1电源请使用带保护的单相三线制交流220V电源,并确保整个工程系统使用同接地,不能使用无接地保护的电源,电源线的接地脚不能破坏。
1.2断电要进行设备移动或其它需要断电的工作时,要关闭电源,确保设备安全。
1.3线缆不容许在电源线、信号线、通讯线等线缆上压放物品,应避免对线缆踩踏和挤压,以防止出现漏电和短路等危险情况。
确保信号线、通讯线等线材连接好,再开机操作。
1.4散热设备表面的散热孔,不要堵塞,以免热量聚集,损坏设备。
1.5环境设备工作环境要注意防尘,防潮,防止液体浸泡。
1.6维修所有维修工作应有专业人员完成,未经许可,不准私自维修,以免发生触电危险。
1.7设备安装设备应安装在稳固、平稳的工作台面上或标准机架、机柜、机箱里。
1.8安全注意事项1.8.1 设备里有高压,非专业维修人员不准打开机箱,以免发生危险。
1.8.2 严禁在设备上和附近放置装有液体的容器。
1.8.3 禁止设备靠近火源。
1.8.4 保证充分通风,设备前后面板应该至少保持20CM的空隙。
1.8.5 在有雷电或长期不使用的情况下,请拔掉电源插头。
1.8.6 不要堵塞本设备的通风孔,以免对设备造成破坏。
1.8.7 不要将本设备放置在靠近液体的地方。
1.8.8 请妥善放置电源线,以防破坏。
1.8.9 出现下列情况时,应立即拔掉电源,并交由专业人士处理:﹝1﹞插头电源线损坏或磨损时;﹝2﹞有液体溅入本设备时;﹝3﹞本设备跌落或机箱损坏时;﹝4﹞本设备出现明显功能异常或性能变化时。
大屏拼接处理器软件的使用说明1、双击桌面上的图标,如下图:2、打开之后进入登录界面,用户名是ADMIN,口令为空,点击“确定”即可进入软件。
3、进入软件主界面,如下图,分为3个模块,菜单栏分别是“处理器”,“主功能区”和“工具”。
4、首先,选择“主功能区”下“通讯”设置。
5、打开“通讯设置”,若是选用NET连接,点击“选用NET连接”,设备默认的IP地址是192.168.1.65 ,端口号是1024。
若是串口连接的话,点击“选用COM 连接”,选用正确的COM口,波特率默认情况下为9600。
选择完之后,点击“确定”。
6、设置完硬件的连接,软件上面要点击连接处理切换器。
如下图。
7、新建窗口在控制软件的灰色区域,按住鼠标左键,在所想显示的输出屏上一拖,即可布满当前的屏幕。
出现如图所示界面。
还可以通过“新开窗口”快捷键来开窗口。
再双击左边的信号源就可以显示在窗口上。
若想改变已开出窗口的大小及位置,可以通过两种方式:a、通过鼠标对已开窗口进行拖放。
具体方法:把鼠标移至所开窗口的右下方边缘处,当鼠标变成“<—>”时,按下鼠标左键,对窗口进行拖拽,到合适的大小后,松开鼠标左键。
将鼠标放在所开的窗口上,这时按下鼠标左键,移动鼠标,窗口会被移动,到合适的位置时松开鼠标。
但这种方法只能粗略的调整其大小及位置,要想精确的调整,必须要通过第2种方式。
b、将鼠标放在要调整的窗口上,右击鼠标。
选择“属性”,出现如图所示界面,通过“宽度”及“高度”来精确调整。
要关闭一个窗口,可以通过单击窗口右上角的“X”来实现,同时也可对窗口进行放大缩小快捷操作。
窗口之间的层次关系窗口建立完成之后,其层次关系可以通过一下操作来改变:如图所示,通过选择“置顶”和“置底”来改变窗口之间的层次关系。
要将所有的窗口都关闭,右击选择“关闭所有窗口”。
8、测试设备是否建立通信连接,测试显示终端(屏幕)的颜色和网格。
9、用户管理用于管理操作员的操作权限的设置,通过该设置可对控制软件进行登陆口令,登陆人员进行设置。
(一)安全使用指南
高压危险
本产品内有高压,非专业维修人员不得打开机箱!
正确使用电源
本产品工作电压为220V,请确保电源正确。
正确接地及使用保险丝
本产品通过电源线的接地导线接地,请勿将地线连接到高压
保持通风
保持设备足够通风,前后面板和侧面至少保持20cm空隙。
防潮
请确保设备放置在干燥的环境中。
轻放
本产品内有精密器件,请确保轻拿轻放。
防水防异物
禁止液体、金属碎片或其它不相关物质进入设备。
远离易爆危险物品
禁止放在易燃易爆环境,以免引起火灾、爆炸等危险。
(3)控制端口信号
控制端口说明
网络接口。
通过网线连接局域网或者直接连接计算机进行网口
上位机控制。
RS232。
通过串口连接其他相关设备,可以进行设备联控。
串口
RS485。
输出485线标准工业接口。
3.硬件连接示意图
硬件连接典型实例图如下,可接入多种信号源,如摄像机、DVD、笔记本电脑、蓝光DVD、个人电脑、摄像头等;输出信号连接到拼接显示墙。
图5 硬件连接典型实例
现“192.168.1.100”的IP,此即为设备IP。
若没有检测到此IP,则重启电脑。
4.上位机操作流程
上位机操作流程示意图,如下图:
①输出分辨率设置
②显示器布局设置
③多窗口设置
如果您参照上述方法仍然无法消除故障,或者您遇到的故障的情况不在上述之列,请您与本公司技术支持联系。
(五)前面板按键操作
1.前面板按键示意图
2.按键操作说明
前面板提供20个按键及一个中/英文字库界面液晶显示模块;20个按键分为2个功能区,功能划分清晰,用户操作便捷。
液晶显示模块提供丰富的显示信息。
