毕业设计说明书Biyeshejishuomingshu地市：三门峡职业技术学院准考证号： 120112100291 姓名：彭康康河南省高等教育自学考试高等教育自学考试毕业设计任务书一、题目机械CA6140拨叉零件的加工工艺及夹具的设计二、本环节自 2013 年 05月10日起至 2013 年 9月 30日止三、进行地点三门峡职业技术学院四、内容要求1、拨叉零件的作用和工艺分析2、工艺规程设计3、确定毛坯的制造形式4、基准的选择、制造工艺路线5、夹具的设计指导教师：任慧娟批准日期：目录机械CA6140拨叉零件的加工工艺及夹具的设计 (1)ABSTRACT (2)前言 (3)一、设计的目的 (4)二、零件的分析 (4)2.1零件的作用： (4)2.2 零件的工艺分析： (4)三、工艺规程设计.......................... 错误！未定义书签。
3.1 确定毛坯的制造形成 (5)3.2 基准的选择 (5)3.3 制定工艺路线 (5)3.4 机械加工余量 (6)3.5 确定切削用量及基本工时 (7)四、夹具设计 (15)4.1.提出问题 (16)4.2.设计思想 (16)4.3、夹具设计 (16)4.3.1、定位分析 (17)4.3.2、切削力、夹紧力、切屑用量和切屑速度的计算 (17)4.3.3、夹具操作说明 (19)结论 (20)致谢 (21)参考文献 (22)械加工工序卡片 (23)附录 (29)机械CA6140拨叉零件的加工工艺及夹具的设计摘要CA6140车床拨叉它位于车床变速机构中主要起换档，和其他零件配合，在改变转速的时候承受轻微的载荷，所以加工时应该保证本零件的重要工作表面符合技术要求。
对于零件而言，尽可能选择不加工表面作为粗基准。
而对有若干个不加工表面的工件，则应以加工表面要求相对位置精度较高的不加工表面作粗基准。
因此φ60孔端面与φ25H7孔垂直度公差为0.1mm，所以先把加工φ25孔的表面和孔精加工出来，再以它为精基准加工别的面，例如铣φ60孔和端面、铣槽等。

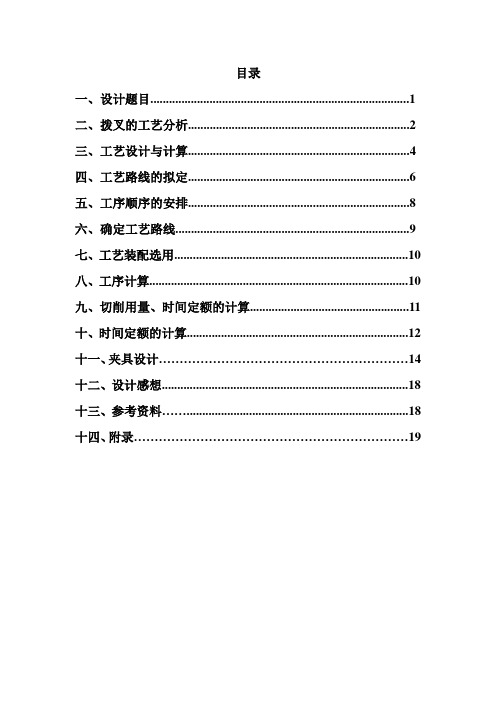

目录一、设计题目 (1)二、拨叉的工艺分析 (2)三、工艺设计与计算 (4)四、工艺路线的拟定 (6)五、工序顺序的安排 (8)六、确定工艺路线 (9)七、工艺装配选用 (10)八、工序计算 (10)九、切削用量、时间定额的计算 (11)十、时间定额的计算 (12)十一、夹具设计 (14)十二、设计感想 (18)十三、参考资料 (18)十四、附录 (19)一、设计题目图1-1为CA6140车床拨叉的零件图和三维图样。
已知：Q=8500台/年，m=1件/台，637.010/kg mmρ-=⨯，工件工作过程中不会受到冲击载荷，毛坯选用铸件。
试为该拨叉零件编制工艺规程。
图1-1 拨叉零件图和三维图样二、拨叉的工艺分析 1. 零件的作用题目给定的零件是CA6140车床拨叉，该拨叉主要位于机床的变速机构中，主要起换挡作用，使主轴回转运动按照要求工作。
拨叉头以孔套在变速叉轴上，并用销钉经mm 8φ孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。
当需要改变主轴回转速度的时候，扳动变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑动，拨叉脚拨动双联变换齿轮在花键轴上滑动与其他齿轮啮合，从而改变主轴的回转速度。
2. 零件的技术要求该拨叉全部技术要求全部列于表3-1中。
表2-1 CA6140车床拨叉技术要求表加工表面尺寸及偏差mm公差及精度等级表面粗糙度Ram μ 形位公差/mmmm 22φ孔 021.0022+φ（H7）IT7 1.6 拨叉头顶面 50IT12 3.2拨叉脚两端面 07.021.020--（d11）IT11 3.2拨叉脚内表面 5.0055+φ（H12） IT12 3.2 拨叉脚两端侧面 5.0073+φ（H12） IT12 6.3 M8螺纹孔M88φ锥销孔8φIT7 1.6 拨叉脚切断端面 2IT146.33.零件的分析1.由表2-1可知,该拨叉共有两组加工表面,一组是mm 22φ的孔及其上端面、孔壁上mm 8φ的锥销通孔和M8的螺纹孔；一组是mm 73φ的两圆弧面和mm 55φ内弧面。

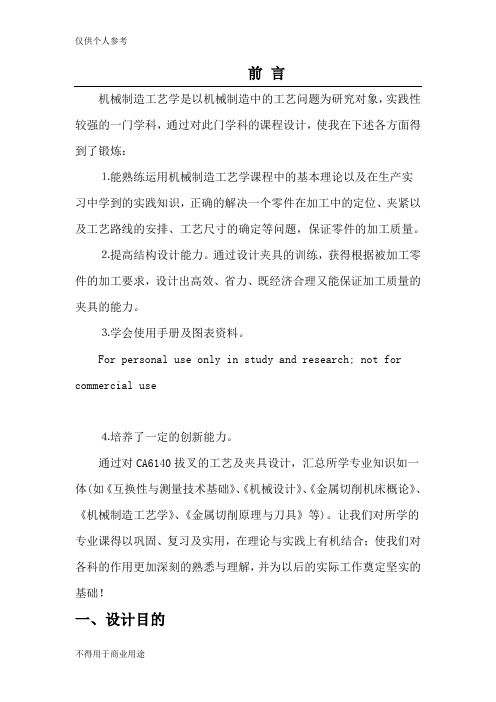

前言机械制造工艺学是以机械制造中的工艺问题为研究对象，实践性较强的一门学科，通过对此门学科的课程设计，使我在下述各方面得到了锻炼：⒈能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题，保证零件的加工质量。
⒉提高结构设计能力。
通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效、省力、既经济合理又能保证加工质量的夹具的能力。
⒊学会使用手册及图表资料。
For personal use only in study and research; not for commercial use⒋培养了一定的创新能力。
通过对CA6140拔叉的工艺及夹具设计，汇总所学专业知识如一体(如《互换性与测量技术基础》、《机械设计》、《金属切削机床概论》、《机械制造工艺学》、《金属切削原理与刀具》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！一、设计目的For personal use only in study and research; not for commercial use制造技术课程设计是机制专业的一个重要的实践教学环节,是在完成了机制专业的两大专业课——《机械制造技术》和《机械制造装备设计》的理论学习以及“制造技术实习”实践教学以后进行的。
本次课程设计的目的在于：1、运用所学理论知识及实习中所学到的实践知识，进行机械加工工艺设计以及夹具设计的初步训练，以培养设计零件加工工艺及夹具结构的基本能力。
2、课程设计过程也是理论联系实际的过程，设计中的许多工作需要借助有关的手册资料来完成。
因此，通过设计，培养学生使用各种手册及图表资料的能力，使学生掌握并熟练运用与本设计有关的各种资料的查阅方法，增强学生解决工程实际问题的独立工作能力。
目录1. 零件的工艺性分析 (2)1.1拨叉的用途 (2)1.2 确定各加工表面 (2)1.3拨叉的技术要求 (3)1.4毛坯的选择 (3)2 加工工艺规程设计 (3)2.1选择毛坯 (3)2.2确定毛坯尺寸公差和机械加工余量 (3)2.2.1 公差等级 (3)2.2.2 零件表面粗糙度 (4)2.2.3 机械加工余量 (4)2.3 绘制铸件毛坯简图 (4)3拟定拨叉工艺路线 (4)3.1定位基准的选择 (4)3.2表面加工方法的选择 (4)3.3 工序顺序的安排 (5)3.4工序的集中与发散 (5)3.5制定工艺路线 (5)4 机械加工余量、工序尺寸及毛坯尺寸的确定 (7)1、后端面加工余量 (7)2、花键底孔加工余量 (7)3、18H11底槽的加工余量 (7)4、上端面的加工余量 (7)5 确定切削用量及基本工时 (8)6夹具的设计 (15)6.1问题的提出 (15)6.2夹具设计 (15)6.2.1定位基准的选择 (15)6.2.2.夹紧机构 (15)6.2.3对刀装置 (17)6.2.4夹具与机床连接元件 (17)6.2.5使用说明 (17)6.2.6. 结构特点 (17)7总结 (17)8参考文献 (17)1. 零件的工艺性分析1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
1.2 确定各加工表面CA6140拔叉（型号：831003）共有3组加工表面：⑴、零件两端面，由于后端面要求的加工精度高，可以先以后端面为粗基准加工前端面，再以前端面为精基准加工后端面；⑵、以花键中心线为基准的加工面：Ø25H7的六齿方花键孔、Ø22H12的花键底孔、两端的2X150倒角和距花键中心线为22mm的上顶面；⑶、以工件后端面为基准的加工面：18H11mm的槽、上顶面的2-M8通孔和Ø5锥孔。
制造技术课程设计题目CA6140车床变速拨叉机械加工工艺及加工拨叉工作面夹具设计班级学号姓名指导教师海都学院工程系目录一、零件的分析（一）零件的作用 (2)（二）零件的工艺分析 (2)二、工艺规程的设计（一）确定毛坯的制造形式 (2)（二）基面的选择 (3)（三）制定工艺路线 (4)（四）机械加工余量工序尺寸及毛坯尺寸的确定 (5)（五）确立切削用量及基本工时 (7)三、夹具设计（一）问题的提出 (13)（二）夹具设计 (13)四、设计总结 (16)五、参考文献 (17)六、工序简图 (18)一、零件的分析（一）零件的作用本次设计所给题目的零件是CA6140车床的拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵机构相连，二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
另外两件零件铸为一体，加工时分开。
（二）零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1、小头孔以及与此孔相通的的锥孔、螺纹孔2、大头半圆孔Ф553、小头孔端面、大头半圆孔上下Ф73端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加小头孔端面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
二、工艺规程的设计（一）确定毛坯的制造形式零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。
查《机械制造工艺设计简明手册》第38页表2.2-3，选用铸件尺寸公差等级为CT-11，加工余量等级为H。
设计“CA6140车床（831008型号）拨叉”零件的机械加工工艺及工艺机械制造工艺学课程设计任务书题目: 设计”CA6140车床拨叉”零件的机械加工工艺规则及工艺装备内容： 1.零件图 1张2.毛坯图 1张3. 机械加工工艺过程综合卡片 1张4. 结构设计装配图 1张5. 结构设计零件图 1张6. 课程设计说明书 1张机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
一、零件的分析二、零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ20孔与操纵机构相连，二下方的φ50半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（一） 零件的工艺分析CA6140车床共有两处加工表面，其间有一定位置要求。
分述如下： 1. 以φ20为中心的加工表面这一组加工表面包括：φ20021.00+的孔，以及其上下端面，上端面与孔有位置要求，孔壁上有一个装配时钻铰的锥孔，一个M8的螺纹孔。
下端有一个47°的斜凸台。
这三个都没有高的位置度要求。
2. 以φ50为中心的加工表面这两组表面有一定的位置度要求,即φ5050.025.0++的孔上下两个端面与φ20021.00+的孔有垂直度要求。
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
设计CA6140车床拨叉零件的机械加工工艺规程工艺规程及工艺装备（单批量生产）目录序言 (1)工艺规程 (2)一、设计题目,计算生产纲领及生产型 (2)二、零件的分析 (2)1．零件的作用 (2)2．零件的工艺分析 (2)三、确定毛坯的制造方法,初步确定毛坯的形状 (3)四、工艺规程设计 (3)1．定位基准的选择 (3)2．零件表面加工方法的选择 (4)3．制订工艺路线 (5)4．确定机械加工余量、工序尺寸及毛坯尺寸 (6)5．确定切削用量及基本工时 (10)5、1 工序Ⅰ端面A铣削用量及基本时间的确定 (10)5、2工序Ⅱ钻——扩孔Ф22mm (13)5、3 工序Ⅲ端面D铣削用量及基本时间的确定 (15)5、4 工序Ⅳ槽8mm的铣削用量及基本时间的确定 (17)5、5 工序Ⅴ槽18mm的铣削用量及基本时间的确定 (19)5、6 工序Ⅶ锪2X15°的倒角切削用量及基本时间的确定 (21)5、7 工序Ⅶ拉花键孔切削用量及基本时间的确定 (22)五、参考资料 (23)序言一、设计目的：现代机械制造工艺设计是宽口径机械类专业学生在学完了《机械制造技术基础》等技术基础和专业课理论之后进行的一个实践教学环节。
其目的是巩固和加深理论教学内容，培养学生综合运用所学理论，解决现代实际工艺设计问题的能力。
通过工艺规程及工艺装备设计，学生应达到：1、掌握零件机械加工工艺规程设计的能力；2、掌握加工方法及其机床、刀具及切削用量等的选择应用能力；3、掌握机床专用夹具等工艺装备的设计能力；4、学会使用、查阅各种设计资料、手册和国家标准等，以及学会绘制工序图、夹具总装图，标注必要的技术条件等。
工艺规程设计题目：设计CA6140车床拨叉（0405）零件的机械加工工艺规程及其机床夹具。
一、计算生产纲领，确定生产类型：该零件是CA6140车床上的拨叉，按照指导老师的要求，设计此零件为中批量生产。
二、零件分析：1、零件的作用：拨叉是一种辅助零件，通过拨叉控制滑套与旋转齿轮的接合。
第1章、零件的分析 (1)1.1. 零件的功用及结构分析 (1)1.2. 零件的工艺分析 (1)第2章、手柄座的机械加工工艺规程设计 (3)2.1. 毛坯的选择 (3)2.2. 基准的选择 (3)(1)粗基准的选择 (3)(2)精基准的选择 (3)2.3. 工艺路线的拟定 (3)2.4. 加工余量、工序尺寸及毛坯尺寸的确定 (4)2.5. 切削用量及工时定额的确定 (5)第3章、加工铣槽夹具设计 (15)3.1. 任务的提出 (15)3.2. 定位方案及定位装置的设计计算 (15)3.2.1. 定位方案的确定 (15)3.2.2. 定位元件及装置设计 (15)3.2.3. 定位误差的分析计算 (15)3.3. 对刀或导引元件（装置）设计 (16)3.4. 夹紧方案及装置的设计计算 (16)3.4.1. 夹紧方案的确定 (16)3.4.2. 夹紧力大小的分析计算 (17)3.4.3. 夹紧机构及装置设计 (17)3.5. 连接元件及夹具体设计 (17)3.6. 夹具操作及维护简要说明 (18)参考文献 (19)附录Ⅰ机械加工工艺过程卡片 (20)附录Ⅱ机械加工工序卡片 (21)评语 (22)第1章、零件的分析1.1.零件的功用及结构分析题目所给的零件是CA6140车床的手柄座。
它位于车床操作机构中，可同时操纵离合器和制动器，即同时控制主轴的开、停、换向和制动。
操作过程如下：当手把控制手柄座向上扳动时，车床内部的拉杆往外移，则齿扇向顺时针方向转动，带动齿条轴往右移动，通过拨叉使滑套向右移，压下羊角形摆块的右角，从而使推拉杆向左移动，于是左离合器接合，主轴正转；同理，当手把控制手柄座向下扳动时，推拉杆右移，右离合器接合，主轴反转。
当手把在中间位置时，推拉杆处于中间位置，左、右离合器均不接合，主轴的传动断开，此时齿条轴上的凸起部分正压在制动器杠杆的下端，制动带被拉紧，使主铀制动。
1.2.零件的工艺分析CA6140车床手柄座有多处加工表面，其间有一定位置要求。
攀枝花学院本科毕业设计（论文）目录CA6140 车床拨叉，型号 831002”零件的机械加工工艺及铣6H11 槽夹具设计学生姓名：肖洋学生学号：2000310621033院（系）：机电系工程学院年级专业：03级机制一班指导教师：卢宗彪副教授全套图纸请联系QQ 654304938二〇〇七年六月摘要本次设计是车床变速箱中拨叉零件的加工工艺规程及一些工序的专用夹具设计。
此拨叉零件的结构较为复杂，其加工的地方主要是孔和平面。
本设计先加工孔后加工面。
将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。
基准选择以拨叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。
主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。
加工时是用镗床镗孔。
最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。
整个加工过程选用了钻床、铣床和镗床。
工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。
因此生产效率较高，适用于大批量、流水线上加工。
能够满足设计要求。
关键词加工工艺，定位，夹紧，专用夹具]目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论...............................................................................................................错误！未定义书签。
2 拨叉 831002 的加工工艺规程设计 (4)2.1零件的分析 (4)2.1.1零件的作用 (4)2.1.2零件的工艺分析 (4)2.2确定生产类型 (5)2.3确定毛坯 (5)2.3.1确定毛坯种类 (5)2.3.2确定铸件加工余量及形状 (5)2.3.3绘制铸件零件图 (5)2.4工艺规程设计 (6)2.4.1选择定位基准 (6)2.4.2制定工艺路线 (6)2.4.3选择加工设备和工艺设备 (7)2.4.4机械加工余量、工序尺寸及公差的确定 (8)2.5确定切削用量及基本工时 (9)2.5.1工序 1：粗铣Φ 25H7 的两侧面 (9)2.5.2工序 2：粗铣平下端面孔侧面的工艺凸台 (9)2.5.3工序 3：钻Φ 25H7 的通孔 (9)2.5.4工序 4：扩Φ 25H7 的通孔 (11)2.5.5工序 5：铰Φ 25H7 的通孔 (12)2.5.6工序 6：粗铣 a、 b 面 (192)2.5.7工序 7：粗铣Φ 60H12 孔的两面 (14)2.5.8工序 8：精铣Φ 60H12 孔的两面 (14)2.5.9工序 9：粗镗下端Φ 60H12 的孔 (15)2.5.10 工序 10：半精镗下端孔到Φ 60H12 (16)2.5.11 工序 11：粗铣 16H11 的槽 (16)2.5.13工序 13：钻Φ 20.50 的孔 (18)2.5.14工序 14：攻 M22 × 1.5 的螺纹 (19)2.5.15工序 15：铣开Φ 60H12的孔 (20)2.6本章小结 (21)3 专用夹具设计............................................................................................错误！未定义书签。
3.1铣槽夹具设计 .....................................................................................错误！未定义书签。
3.1.1问题的提出 (23)3.1.2夹具的设计 (23)3.2本章小结 (27)结论 (29)参考文献 (30)致谢 (38)1拨叉 831002 的加工工艺规程设计2.1 零件的分析2.1.1 零件的作用题目所给的零件是 CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
2.1.2 零件的工艺分析零件的材料为HT200，灰铸铁属于脆性材料，故不能锻造和冲压。
但灰铸铁的铸造性能和切削加工性能优良。
以下是拨叉需要加工的表面以及加工表面之间的位置要求：(1)中心圆孔Ф 2500.021。
(2)M 22 1.5 的螺纹孔垂直于中心孔，其中心与右面的距离为 4400.3。
(3)键槽 1600.11与中心孔有 0.08 的垂直度，深为 800.15 。
(4) 半孔6000.3与中心孔有 127 0021的位置关系，其宽为 12 001605与中心孔有 0.1 的垂直度。
由上面分析可知，可以先加工拨叉中心孔，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
2.2 确定生产类型已知此拨叉零件的生产类型为大批量生产，所以初步确定工艺安排为：加工过程划分阶段；工序应当集中；加工设备以通用设备为主，大量采用专用工装。
2.3 确定毛坯2.3.1 确定毛坯种类零件材料为 HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构不是太复杂，生产类型为大批生产，故选择金属型铸造毛坯。
2.3.2 确定铸件加工余量及形状查《机械零件切削加工工艺与技术标准实用手册》 125 页表 1-4-7 ，选用各个加工面的铸件机械加工余量均为 3mm。
2.3.3 绘制铸件零件图图 2.1零件毛坯图2.4 工艺规程设计2.4.1 选择定位基准①粗基准的选择以零件的下端孔为主要的定位粗基准，以较大面 a 面为辅助粗基准。
②精基准的选择考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以加工后的通孔为主要的定位精基准，以下端孔为辅助的定位精基准。
2.4.2 制定工艺路线根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下, 可以考虑采用各种机床配以专用夹具, 并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
选择零件的加工方法及工艺路线方案如下：工序号工序一工序二工序三工序四工序五工序六工序七工序八工序九工序十工序号工序一表 2.1 工艺路线方案一工序内容钻、扩、铰Φ 25H7 的通孔粗铣 a、b 面，使粗糙度达到 6.3 ， a 面到Φ 25H7的孔中心距为4400.3，b 面到Φ 25H7的中心距为 36粗铣、半精铣16H11 的槽粗铣下端圆孔的两侧面，使两面之间的距离为12d11①粗镗下端圆孔的内孔到Φ59②半精镗此孔到Φ60H12铣开下端圆孔钻Φ 20.50 的孔，垂直于Φ 25H7的通孔攻 M22× 1.5 的螺纹钳工打毛刺检验表 2.2 工艺路线方案二工序内容粗铣Φ 25H7的两侧面，使两面间距为80工序二粗铣平下端孔侧面的工艺凸台工序三钻Φ 25H7的通孔工序四扩Φ 25H7的通孔工序五铰Φ 25H7的通孔粗铣 a、b 面，使粗糙度达到 6.3 ， a 面到Φ 25H7的孔中心距为4400.3，b面工序六到Φ 25H7的中心距为 36工序七粗铣Φ 60H12 孔的两面，使两面的间距为14工序八精铣Φ 60H12 孔的两面，使两面的间距为12d11，粗糙度 3.2工序九粗镗下端孔工序十半精镗下端孔到Φ60H12，粗糙度达到 3.2工序十一粗铣 16H11 的槽续表 2.2工序十二半精铣 16H11 的槽工序十三钻Φ 20.50 的孔，垂直于Φ 25H7的通孔工序十四攻 M 22 1.5 的螺纹工序十五铣开Φ 60H12 的孔工序十六钳工打毛刺工序十七检验工艺立方案的比较与分析：上述两个工艺方案的特点在于：方案二是加工工序分散，适合流水线生产，缩短装换刀具的时间。
加工完前次的又可成为下次加工的基准，这样使工序非常清晰易提高加工精度，是对大批量生产是很合适的。
方案一把工件加工工序分得很紊乱并且很集中，基准得不到保证，加工出来的精度低，不符合现代化的生产要求。
两种方案的装夹比较多，但是考虑到加工零件的方便性，及加工精度，且还是大批生产，所以采用方案二比较合适。
2.4.3 选择加工设备和工艺设备①机床的选择工序 1、7、8、11、 12、15 采用 X6022型卧式铣床工序 2、6 采用 X5028立式铣床工序 3、4、5、13、 14 采用 Z535 立式钻床工序 9、10 采用 T618 卧式镗床②选择夹具该拨叉的生产纲领为大批生产，所以采用专用夹具。
③选择刀具在铣床上加工的各工序，采用硬质合金铣刀即可保证加工质量。
在铰孔25H 7 ，由于精度不高，可采用硬质合金铰刀。
④选择量具加工的孔均采用极限量规。
⑤其他对垂直度误差采用千分表进行检测，对角度尺寸利用专用夹具保证，其他尺寸采用通用量具即可。
