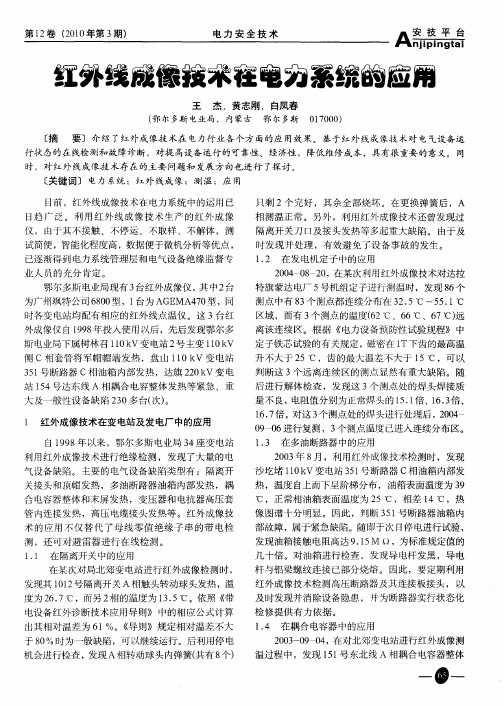

红外成像技术在电力系统中的应用

红外检测技术在电力线路运行中的应用【摘要】红外检测技术在电力线路运行中发挥着重要作用。

红外摄像机可以用于电力线路巡检，快速捕捉线路上的异常情况。

红外热像仪可以监测电力设备的温度，及时发现潜在故障隐患。

红外线探测器可以用于故障检测，提高线路的可靠性。

红外遥感技术可以监测线路的安全情况，提升线路的安全性。

红外成像技术则可以用于线路维护，及时处理问题，确保线路正常运行。

未来，红外检测技术在电力线路运行中的应用前景广阔，为电力行业带来了便利和益处，提升了线路的运行效率和安全性，是电力行业不可或缺的重要技术。

【关键词】红外检测技术、电力线路、应用、红外摄像机、热像仪、线探测器、遥感技术、成像技术、发展前景、益处、效率、安全性1. 引言1.1 红外检测技术在电力线路运行中的应用红外检测技术在电力线路运行中的应用是一种非常重要的技术手段，它通过检测和监测电力线路中的温度变化来实现对电力设备的故障预警和线路安全监测。

随着红外检测技术的不断发展和完善，其在电力行业中的应用越来越广泛。

红外摄像机在电力线路巡检中的应用是其中之一，它可以通过拍摄电力设备的红外图像，快速准确地识别出潜在的故障点，提高电力线路的检测效率和精度。

红外热像仪在电力设备温度监测中的应用也十分重要，通过监测电力设备的温度变化，可以及时发现设备的异常热量，预防设备因过热而导致的故障和事故发生。

红外线探测器在电力线路故障检测中的应用可以帮助工作人员快速准确地定位故障点，提高故障排查的效率和精度，减少线路维修时间和成本。

红外遥感技术以及红外成像技术在电力线路安全监测和维护中也发挥着重要的作用，它们可以实现对电力线路的远程监测和实时控制，提高线路的运行安全性和稳定性。

红外检测技术在电力线路运行中的应用有着巨大的发展潜力，它为电力行业带来了诸多益处，提升了电力线路运行效率和安全性，为电力行业的可持续发展做出了重要贡献。

2. 正文2.1 红外摄像机在电力线路巡检中的应用红外摄像机在电力线路巡检中起着至关重要的作用。

红外成像测温技术在变电站中的应用研究文章对红外测温技术进行介绍，在分析其原理和特点的基础上，研究红外测温技术在变电站中的应用情况和在故障诊断时的注意事项，以供参考。

标签：红外成像测温技术；变电站；应用1引言变电站是电力系统中的供配电枢纽，起到电压升降以及电力分配等重要作用，在目前我国用电负荷不断增加以及对电力供应稳定性要求逐渐提高的背景下，变电站的稳定运行对电力系统的作用也越来越重要。

而且近年来随着电力相关技术的快速发展，变电站在不断应用新技术和新设备的形势下逐渐向智能化和自动化方向发展，智能变电站也成为目前变电站的主要发展趋势，无人值守模式正在普及并且向无人值班模式过渡发展。

其中对于无人值守模式来说，其最重要的技术支持就是状态监测技术，通过状态检测技术可以实时掌握电力系统的运行状况，对系统运行中的设备故障隐患进行预测和诊断，从而可以制定检修策略来对隐患进行排除以确保电力系统的稳定运行。

在电力系统运行过程中的常见故障就是设备发热以及发热所引起的一系列故障，其主要的状态检测方法就是红外测温技术，下面就对红外成像测温技术在变电站中的应用进行详细分析和研究。

2红外测温技术概述2.1红外测温技术的原理大自然中的任何物体在常规环境下都会不停地向外辐射红热外能力，而且物体中原子远动越激烈其放出的红外辐射能量就越高，红外测温技术就是利用物体的这一原理，通过相应技术对物体所辐射出的红外热能量进行测量，这样就可以对物体表面的温度实时变化情况进行掌握。

目前针对物体的红外测温设备主要有红外热像仪、红外热电视以及红外测温仪等。

其中红外热像仪就是对物体表面所辐射出的红外热能量进行测量之后，通过图像的形式进行表示，而且对于不同的红外热能量所代表的不同温度通过不同的颜色进行代表。

红外热电视其实也是红外热像仪中的一种，就是利用物体所辐射出的红外热能量通过热释电摄像管进行接收，然后将所测量物体表面上的热辐射分布的不可见热图像转变为视频信号，然后通过显示屏显示的方式进行表示。

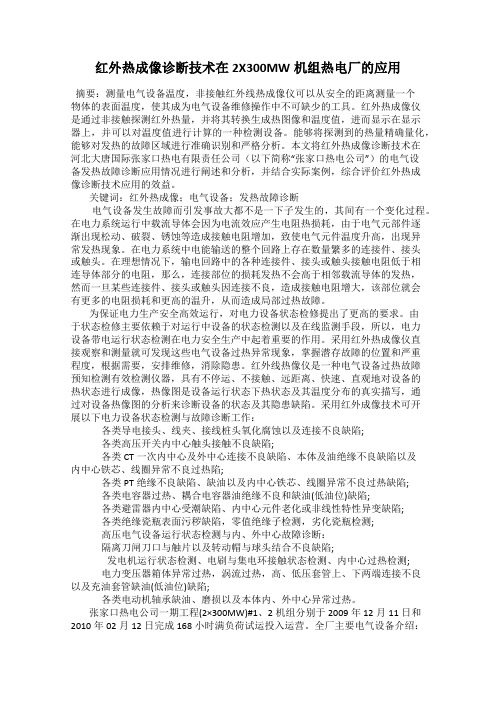

红外热成像诊断技术在2X300MW机组热电厂的应用摘要：测量电气设备温度，非接触红外线热成像仪可以从安全的距离测量一个物体的表面温度，使其成为电气设备维修操作中不可缺少的工具。

红外热成像仪是通过非接触探测红外热量，并将其转换生成热图像和温度值，进而显示在显示器上，并可以对温度值进行计算的一种检测设备。

能够将探测到的热量精确量化，能够对发热的故障区域进行准确识别和严格分析。

本文将红外热成像诊断技术在河北大唐国际张家口热电有限责任公司（以下简称“张家口热电公司”）的电气设备发热故障诊断应用情况进行阐述和分析，并结合实际案例，综合评价红外热成像诊断技术应用的效益。

关键词：红外热成像；电气设备；发热故障诊断电气设备发生故障而引发事故大都不是一下子发生的，其间有一个变化过程。

在电力系统运行中载流导体会因为电流效应产生电阻热损耗，由于电气元部件逐渐出现松动、破裂、锈蚀等造成接触电阻增加，致使电气元件温度升高，出现异常发热现象。

在电力系统中电能输送的整个回路上存在数量繁多的连接件、接头或触头。

在理想情况下，输电回路中的各种连接件、接头或触头接触电阻低于相连导体部分的电阻，那么，连接部位的损耗发热不会高于相邻载流导体的发热，然而一旦某些连接件、接头或触头因连接不良，造成接触电阻增大，该部位就会有更多的电阻损耗和更高的温升，从而造成局部过热故障。

为保证电力生产安全高效运行，对电力设备状态检修提出了更高的要求。

由于状态检修主要依赖于对运行中设备的状态检测以及在线监测手段，所以，电力设备带电运行状态检测在电力安全生产中起着重要的作用。

采用红外热成像仪直接观察和测量就可发现这些电气设备过热异常现象，掌握潜存故障的位置和严重程度，根据需要，安排维修，消除隐患。

红外线热像仪是一种电气设备过热故障预知检测有效检测仪器，具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像，热像图是设备运行状态下热状态及其温度分布的真实描写，通过对设备热像图的分析来诊断设备的状态及其隐患缺陷。

红外检测技术在电力线路运行中的应用红外检测技术是一种利用红外辐射进行物体探测的技术，它在电力线路运行中有着广泛的应用。

以下是红外检测技术在电力线路运行中的几个主要应用：1. 电力设备检测：红外检测技术可以用于检测电力设备的运行状态和故障情况。

通过红外热像仪对电力设备进行扫描，可以快速准确地识别出设备的热点、温度异常和潜在故障，有助于提前发现和预防设备故障，保障电力运行的安全稳定。

2. 输电线路巡视：红外检测技术可以用于输电线路的巡视和检测。

通过从直升机或无人机上使用红外热像仪对输电线路进行扫描，可以及时发现输电线路上的异常情况，如杆塔的损坏、绝缘子的老化、线路的短路等，以及潜在的火灾风险。

这样可以及时采取措施修复和防范，保障输电线路的正常运行和供电安全。

3. 电力负载监测：红外检测技术可以用于电力负载的监测和分析。

通过使用红外热像仪对发电机、变压器、配电柜等设备进行连续监测，可以实时观测设备的热量分布和温度变化，识别出负载异常和过载情况。

这样可以帮助运维人员及时调整和分配电力负载，保持电力系统的平衡和稳定。

4. 局部放电检测：红外检测技术可以用于局部放电的检测和监测。

通过红外热像仪对电力设备表面进行扫描，可以检测出潜在的局部放电现象，如设备的漏电、击穿等。

这些局部放电将产生热量，通过红外热像仪可以直观地观察到热点的位置和分布，有助于早期发现和修复设备的故障，提高设备的可靠性和安全性。

红外检测技术在电力线路运行中的应用非常广泛，不仅可以提高设备的运行安全性和可靠性，还可以帮助及时发现和修复潜在故障，保障电力系统的正常运行和供电安全。

随着技术的不断进步和发展，红外检测技术在电力行业中的应用还将继续扩大和深化。

红外热成像技术在电力设备故障诊断中的应用第一章红外热成像技术简介红外热成像技术是利用红外热像仪对物体表面的红外辐射进行探测、接收、处理和成像的一种无损检测技术。

其利用红外相机记录的图像，根据不同温度的颜色来判断被测设备的运行状态，以实现快速准确地诊断问题。

红外热成像技术在电力设备故障诊断中广泛应用。

第二章电力设备故障诊断中的应用2.1 电力变压器故障诊断红外热成像技术在电力变压器故障诊断中应用非常广泛，可以用来监测变压器内部的老化、过载、短路等问题，特别是对预防变压器油漏问题方面有很大的帮助。

当温度出现异常时，可以立即通知维修人员进行处理，有效防止机器因故障而停机，减少损失。

2.2 输电线路故障诊断输电线路存在一些常见问题，如绝缘破损、过载、欠压和过热等等，造成设备故障的风险。

利用红外热成像技术可以迅速检测出这些故障问题，操作简便快速。

维护人员可以根据红外热成像技术记录的温度图像，准确判断设备的状态，及时排除故障。

2.3 高压开关柜故障诊断高压开关柜是电力系统中的一个关键设备，其正确运行直接影响电力系统的运行效率和稳定性。

在高压开关柜故障诊断中，红外热成像技术可以通过检测器内温度，得出开关柜的运行状态。

当发现设备温度过高或不符合设定值得时候，可以迅速通知维护人员处理问题，为电力系统的正常运行保障了安全和可靠性。

第三章红外热成像技术的优点3.1 实时性好，方便快捷传统的电力设备故障诊断方法需要拆卸设备或是进行其他复杂的操作，不仅工作量大，而且需要耗费很长的时间。

而红外热成像技术则可以通过无需接触的方式，迅速准确的判断设备的运行状态，做出及时、快速的反应。

3.2 精度高，可靠性强红外热成像技术可以清楚地显示被测物体不同部位的温度，精度高，可靠性强，特别是在检测高压设备时，可以避免出现传统检测方法带来的危险问题。

3.3 成本低，效益高相对于传统的检测方法，红外热成像技术的成本低，并且可以准确的找出电力设备的问题，提高了故障诊断的效率，缩短了故障停机时间，大大增加了电力设备的利用率。

电力工业是支持国民经济和社会成长的基础性财产和公用事业，跟着我国国民经济的疾速成长和国民生涯水平的赓续进步，对电力的依附水平也越来越高。

而电力行业的平安性也是非常重要的，稍稍一点隐患都邑形成不可估量的丧失，以是日常事情巡检变得十分重要，而人手不可或缺的实用工具便是手持式热像仪。

电力设备故障种类很多，但大多伴有发热。

从红外诊断的角度看，通常分为外、内故障。

众所周知，在电力系统的运行中，载流导体因电流效应而产生电阻损耗，在整个输电线路中存在大量的连接、接头或触点。

在理想的情况下，各种连接器的传输电路，接触电阻低于导体连接的电阻或联合的一部分，其热损失不会热高于相邻的连接部分的导体，但一旦有连接，连接接头或接触不好，造成接触电阻增大，网站会有阻力损失越来越高的温度上升，造成局部过热。

这通常是一种外部故障。

外部故障的特点是：局部高，易于使用的红外热成像设备，如不及时处理，情况恶化快，易形成事故，造成损失。

外部故障占较大比例。

所谓内部故障的高压电气设备，主要是指封闭在固体绝缘和各种电气设备故障电路内套管及绝缘劣化引起的。

由于在室内的电气设备的故障，使装置的表面温度很小，通常只有几，检测故障的测试设备具有更高的灵敏度。

内部故障的特点是：故障比例小，温升小，危害大，对红外检测设备要求高。

根据相关单位提供的长期实测数据及大量案例的综合统计，电力设备外部热缺陷一般占设备缺陷总指数的90％～93%，内部热缺陷仅占7%～10%左右。

在电力行业，很早就将热像仪运用于设备的安全检修上，通过其对电气设备和线路的热缺陷进行探测，如变压器、套管、断路器、刀闸、互感器、电力电容器、避雷器、电力电缆、母线、导线、组合电器、绝缘子串、低压电器以及具有电流、电压致热效应或其他致热效应的设备的二次回路等，这对于及时发现、处理、预防重大事故的发生可以起到非常关键而有效的作用。

以上就是红外热像仪在电力的应用案例，如果大家还有什么不清楚的可以咨询浙江大立科技股份有限公司是于1984年成立的浙江省测试技术研究所改制而成的股份制高新技术企业，公司股票于2008年2月18日在深圳证券交易所挂牌上市公司专业从事非制冷焦平面探测器、红外热像仪、红外热成像系统的研发、生产和销售。

红外检测技术在电力线路运行中的应用红外检测技术是一项应用红外光原理和技术对物体热辐射进行检测的技术，常见的应用有红外热成像、红外测温等方面。

在电力线路运行中，红外检测技术也被广泛应用，主要用于检测电力设备的热状态，及时发现故障和缺陷，保障电力系统的正常运行和安全。

一、红外检测技术的基本原理红外检测技术利用物体发出的热辐射来检测物体的温度分布，一般通过红外热像仪或红外测温仪来实现。

红外热像仪可以将物体的红外辐射图案转换为可见光图案或热成像，显示出物体的温度分布情况，可以全面地反映出物体的热状态；红外测温仪则只能测量物体表面的温度，并不具备图像显示功能。

1. 检测电力设备的热状态红外检测技术可以检测电力设备的热状态，及时发现故障和缺陷。

例如，发电机的绕组和轴承是电力设备中容易出现故障的部件，如果出现过高的温度，可能意味着绕组或轴承存在异常情况，及时发现并处理故障，可以避免电力系统停机，保障电力系统的正常运行。

在电力系统的运行中，电器设备会产生一定的热负荷，如果热负荷过大，则会导致电器设备的寿命缩短，甚至造成故障。

红外检测技术可以直接反映出电力设备的热负荷情况，有助于电力系统的运行管理和维护。

3. 检测线路的负载均衡在电力系统的运行中，各个电力线路的负载应该保持均衡，如果出现一个电力线路负载过大，另一个电力线路负载过小的情况，则可能会对电力系统的运行产生不良影响。

红外检测技术可以检测电力线路的负载均衡情况，并及时采取措施调整负载均衡，保证电力系统的正常运行。

4. 检测电力系统中的灾害隐患在电力系统的运行中，由于各种原因，可能会出现一些灾害隐患，例如电器设备老化、电线老化、电力系统过载等，这些灾害隐患会对电力系统的安全稳定运行造成威胁。

红外检测技术可以对电力系统中的隐患进行检测，及时发现问题并采取措施，保障电力系统的安全稳定运行。

相较于传统的检测方式，红外检测技术有以下优势：1. 可以远距离、不接触、不破坏地检测电力设备的热状态和热负荷情况，使得电力系统的运行管理更加便捷和安全。

电力设备红外热像检测技术红外热像检测技术是一种利用红外热像仪对电力设备进行非接触式的检测技术，通过测量目标表面的红外辐射，可以获取目标的温度信息，并将其转换为热像图显示出来。

这一技术在电力设备的检测和维护中起着至关重要的作用，有助于提前发现设备的故障和隐患，避免事故的发生，保障电网的安全稳定运行。

一、红外热像检测技术原理红外热像检测技术基于目标本身的温度辐射特性，利用红外热像仪捕捉目标表面的红外辐射，并将其转化为电信号进行处理，最终形成热像图像。

红外热像仪通过不同颜色和亮度来表示不同温度的目标，从而帮助用户识别目标的温度分布情况。

红外热像检测技术的核心就在于利用目标的温度信息进行故障诊断和预防。

二、红外热像检测技术在电力设备中的应用与优势1. 传统的电力设备检测方法主要依靠目视和接触式的检测手段，有时无法及时准确地发现设备的隐患。

而红外热像检测技术可以在不接触目标的情况下获得目标的温度信息，避免了对设备的破坏，提高了检测的效率和安全性。

2. 红外热像检测技术具有高精度、快速、非接触等优势，可以实时监测电力设备的工作情况，帮助运维人员快速发现设备的异常情况，提前预防事故的发生。

3. 红外热像检测技术在电力设备中的应用场景多样，如变压器、开关柜、配电室、高压线路等，可以对各种类型的设备进行全方位的监测，为设备维护提供了重要的参考依据。

三、红外热像检测技术在电力设备中的实际应用举例1. 变压器绝缘状态监测变压器是电力系统中最重要的设备之一，在运行过程中往往会受到环境、负载、过压等因素的影响，导致变压器绝缘层的老化、破损等问题。

红外热像检测技术可以帮助运维人员及时发现变压器绝缘层的异常情况，减少因此导致的故障和停电。

2. 开关柜温度监测开关柜是电力系统中的重要设备之一，其内部设备集成密集，工作温度高，一旦出现故障易引发火灾等严重事故。

利用红外热像检测技术可以对开关柜内部设备的温度分布进行监测，帮助检测潜在的故障点，预防事故的发生。
