继电保护试题 1题 号 一 二 三 四 五 六 总 分 审核分 得 分 阅 卷一、判断题（每题0.5分，共30题15分） 1、 对220kV 及以上电网不宜选用全星形自耦变压器,以免恶化接地故障后备保护的运行整定。
（√）2、 在同一套保护装置中，闭锁、起动、方向判别和选相等辅助元件的动作灵敏度，应小于所控制的测量、判别等主要元件的动作灵敏度。
（×）3、 继电保护装置检验分为验收检验、定期检验和事故检验三种。
（×）4、 继电保护装置试验所用仪表的精确度应为0.2级。
（x ）5、 在保护和测量仪表中，电流回路的导线截面不应小于4mm 2。
（×）6、 需要变更工作成员时，必须经过工作票签发人同意。
（×）7、 保护装置的二次接线变动时或改动时，应严防寄生回路的存在。
没用的线必须切除。
变动直流二次回路后，应进行相应传动试验，还必须模拟各种故障进行整组试验。
（×）8、 跳闸出口继电器的动作电压一般应为额定电压的50%----70% 。
（√）9、 工作票签发人可以兼任该项工作的工作负责人。
（×）10、暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。
（×）11、测定保护装置整定的动作时间为自向保护屏通入模拟故障分量起至断路器跳闸为止的全部时间。
（x ）12、为了使用户停电时间尽可能短，备用电源自动投入装置可以不带时限。
（×）13、在全部停电或部分停电的电气设备上工作，经值班员执行停电和验电后，可以不再装设接地线，悬挂标示牌和装设遮栏。
（×）14、当需将保护的电流输入回路从电流互感器二次侧断开时,必须有专人监护,使用绝缘工具, 并站在绝缘垫上，断开电流互感器二次侧后，便用短路线妥善可靠地短接电流互感器二次绕组。
（×） 15、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。

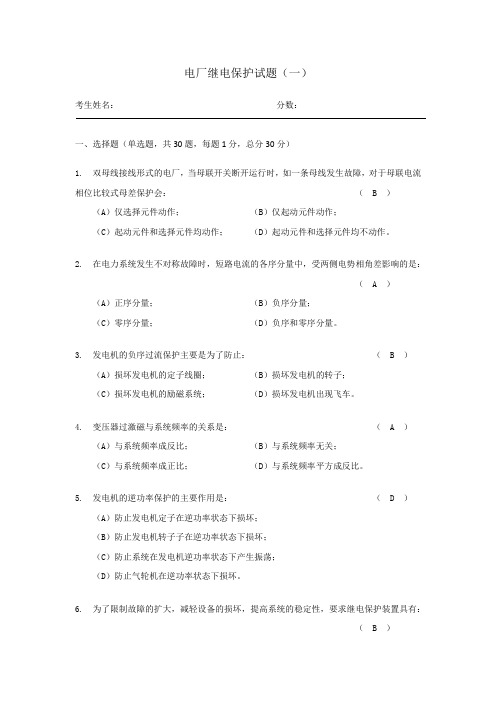

电厂继电保护试题（一）考生姓名：分数：一、选择题（单选题，共30题，每题1分，总分30分）1.双母线接线形式的电厂，当母联开关断开运行时，如一条母线发生故障，对于母联电流相位比较式母差保护会：（ B ）（A）仅选择元件动作；（B）仅起动元件动作；（C）起动元件和选择元件均动作；（D）起动元件和选择元件均不动作。
2.在电力系统发生不对称故障时，短路电流的各序分量中，受两侧电势相角差影响的是：（ A ）（A）正序分量；（B）负序分量；（C）零序分量；（D）负序和零序分量。
3.发电机的负序过流保护主要是为了防止：（ B ）（A）损坏发电机的定子线圈；（B）损坏发电机的转子；（C）损坏发电机的励磁系统；（D）损坏发电机出现飞车。
4.变压器过激磁与系统频率的关系是：（ A ）（A）与系统频率成反比；（B）与系统频率无关；（C）与系统频率成正比；（D）与系统频率平方成反比。
5.发电机的逆功率保护的主要作用是：（ D ）（A）防止发电机定子在逆功率状态下损坏；（B）防止发电机转子子在逆功率状态下损坏；（C）防止系统在发电机逆功率状态下产生振荡；（D）防止气轮机在逆功率状态下损坏。
6.为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有：（ B ）（A）灵敏性；（B）快速性；（C）可靠性；（D）选择性。
7.发电机转子绕组两点接地对发电机的主要危害之一是：（ A ）（A）破坏了发电机气隙磁场的对称性，将引起发电机剧烈振动，同时无功功率出力降低；（B）无功功率出力增加；（C）转子电流被地分流，使流过转子绕组的电流减少；（D）转子电流增加，致使转子绕组过电流。
8.220kV双母线上接有三台及以上变压器，则应有：（ A ）（A）至少每条母线有一台变压器中性点直接接地；（B）一台变压器中性点直接接地；（C）所有变压器中性点均直接接地；（D）三台及以上变压器中性点均直接接地。
9.在下述（ A ）种情况下，系统同一点故障时，单相接地短路电流大于三相短路电流。
模拟试题（二）一、填空题1对动作于跳闸的继电保护，在技术上一般应满足 、 、 、 四个基本要求。
2过电流继电器的启动电流 返回电流，其返回系数 1。
3后备保护包括 和 。
4运行中应特别注意电流互感器二次侧不能 ；电压互感器二次侧不能 。
5三段式电流保护中， 段灵敏度最高， 段灵敏度最低。
6中性点可接地或不接地运行变压器的接地后备保护由 和 组成。
7阻抗继电器的精确动作电流是指使动作阻抗降为 时对应的测量电流。
8采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开 ，经一定时间延时后重合 ，若不成功再跳开 。
9变压器纵差动保护需要进行 和 ，以使正常运行时流入到差动回路中的电流为0。
10发电机单元件横差动保护能够反应 故障、 故障和 故障。
11按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为 、 、 。
12对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除 。
13输入到微机保护装置中的电流互感器二次电流信号，可通过 或 变换为满足模数转换器输入范围要求的电压信号。
14中性点直接接地系统发生短路故障后， 的故障分量电压最大， 的故障分量为0。
15设采样周期为5/3s T ms =，则差分滤波器()()(-12)y n x n x n =-能够滤除 。
二、简答题1我们学习的输电线路保护原理中那些原理是反应输电线路一侧电气量变化的保护？那些是反应输电线路两侧电气量变化的保护？二者在保护范围上有何区别？2距离保护中选相元件的作用有哪些？3闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作？4重合闸前加速保护有哪些优点？5对于纵差动保护，产生不平衡电流的最本质原因是什么？ 6变压器一般应装设那些保护？其中那些是主保护？ 7评价微机保护算法优劣的标准有哪两个？三、分析计算题1已知线路的阻抗角65L ϕ=︒，通过线路的负荷功率因数为0.9。

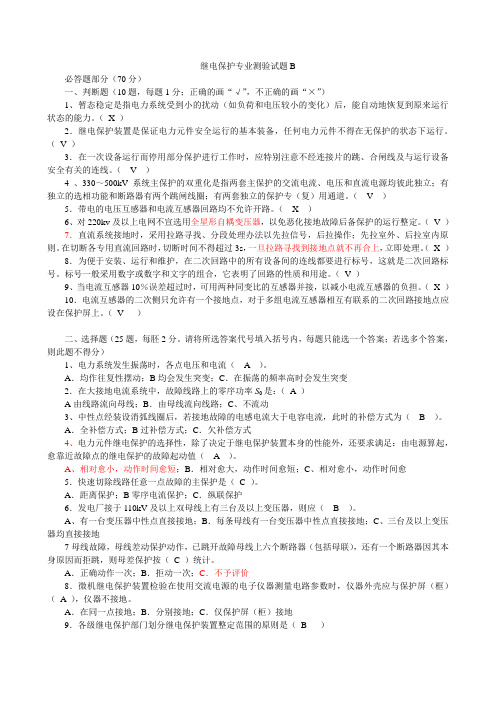

继电保护专业测验试题B必答题部分（70分）一、判断题（10题，每题1分；正确的画“√”，不正确的画“×”）1、暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。
（X ）2．继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。
（V ）3．在一次设备运行而停用部分保护进行工作时，应特别注意不经连接片的跳、合闸线及与运行设备安全有关的连线。
（V ）4 、330～500kV系统主保护的双重化是指两套主保护的交流电流、电压和直流电源均彼此独立；有独立的选相功能和断路器有两个跳闸线圈；有两套独立的保护专（复）用通道。
（V ）5．带电的电压互感器和电流互感器回路均不允许开路。
（X ）6、对220kv及以上电网不宣选用全星形自耦变压器，以免恶化接地故障后备保护的运行整定。
（V ）7．直流系统接地时，采用拉路寻找、分段处理办法以先拉信号，后拉操作；先拉室外、后拉室内原则。
在切断各专用直流回路时，切断时间不得超过3s，一旦拉路寻找到接地点就不再合上，立即处理。
（X ）8．为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。
标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
（V ）9、当电流互感器10％误差超过时，可用两种同变比的互感器并接，以减小电流互感器的负担。
（X ）10．电流互感器的二次侧只允许有一个接地点，对于多组电流互感器相互有联系的二次回路接地点应设在保护屏上。
（V ）二、选择题（25题，每胚2分。
请将所选答案代号填入括号内，每题只能选一个答案；若选多个答案，则此题不得分）1、电力系统发生振荡时，各点电压和电流（ A ）。
A．均作往复性摆动；B均会发生突变；C．在振荡的频率高时会发生突变2．在大接地电流系统中，故障线路上的零序功率S0是：（A ）A由线路流向母线；B．由母线流向线路；C、不流动3、中性点经装设消弧线圈后，若接地故障的电感电流大于电容电流，此时的补偿方式为（ B ）。
考试题库判断题：1、动态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。
（）答案：×2、暂态稳定是电力系统受到小的扰动后，能自动的恢复到原来运行状态的能力。
（）答案：×3、电力系统正常运行和三相短路时，三相是对称的，即各相电动势是对称的正序系统，发电机、变压器、线路及负载的每相阻抗都是相等的。
（）答案：√4、在我国，110kV及以下电压的等级的电网中，中性点采用中性点不接地方式或经消弧线圈接地方式，这种系统称为小接地电流系统（）答案：×5、电力变压器中性点直接接地或经消弧线圈接地的电力系统，称为大接地系统。
（）答案：×6、我国低压电网中性点经消弧线圈接地系统普遍采用过补偿运行方式。
（）答案：√7、系统振荡时，变电站现场观察到表计每秒摆动两次，系统的振荡周期应该是0.5s。
答案：√8、振荡时系统各点电压和电流值均作往复性摆动，而短路时电流、电压值是突变的。
答案：√9、震荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而变化：而短路时，电流与电压之间的角度保持为功率因数角是基本不变的。
答案：×10、快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段。
答案：×11、发生各种不同类型短路时，电压各序对称分量的变化规律是，三相短路时，母线上正序电压下降的最厉害，单相短路时正序电压下降最少。
答案：√12、大接地电流系统单相接地故障时，故障点零序电流的大小只与系统中零序网络有关，与运行方式大小无关。
答案：×13、大接地电流系统单相接地时，故障点的正、负、零序电流一定相等，各支路中的正、负、零序电流可不相等。
答案：√14、三次谐波的电气量一定是零序分量。
答案：√15、继电器按在继电保护中的作用，可分为测量继电器和辅助继电器两大类，而时间继电器测量继电器中的一种。
答案：×16、在完全相同的运行方式下，线路发生金属性接地故障时，故障点距保护安装处越近，保护感受到的零序电压越高。
继电保护试题库一、选择题：1、省电网220千伏及以上线路、母线、发电机、变压器、电抗器等电气元件正常运行均应有（ C ）；若快速保护退出，必须采取临时措施，否则一次设备必须停役。
(A)高频保护； (B)后备保护； (C)快速保护； (D)过流保护2、距离保护Ⅱ段的保护范围一般为（ C ）。
(A)线路全长85%； (B)线路全长；(C)线路全长及下一线路的30%~40%； (D)线路全长及下一线路全长3、110kV线路TV二次电压回路断线时对重合闸同期的影响是（ B ）。
(A)可实现同期合闸； (B)不能实现同期合闸；(C)可能能实现同期合闸； (D)也有可能不能实现同期合闸、可实现检无压合闸4、当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（ C ）。
(A)立即动作； (B)延时动作； (C)不应动作； (D)视短路时间长短而定5、PT失压时，线路微机保护应将（ C ）自动闭锁。
(A)电流差动保护； (B)电流速断保护； (C)距离保护； (D)零序电流保护6、继电保护室（含高压室）空调设备应随时处于完好状态，温度设为（ C ）℃，应控制继保室内（含高压室）环境温度在5~30℃范围内，应防止不良气体和灰尘侵入。
(A)15； (B)20； (C)25； (D)307、零序电流的大小，主要取决于（ B ）。
（A）发电机是否接地；（B）变压器中性点接地的数目；（C）用电设备的外壳是否接地；（D）故障电流。
8、只有发生（ C ），零序电流才会出现。
(A)相间故障； (B)振荡时； (C)接地故障或非全相运行时； (D)短路。
9、过流保护加装复合电压闭锁可以（ C ）。
(A)加快保护动作时间； (B)增加保护可靠性； (C)提高保护的灵敏度； (D)延长保护范围。
10、零序保护能反应下列哪种故障类型（ A ）。
（A）只反映接地故障；（B）反映相间故障；（C）反映变压器故障；（D）反映线路故障。
继电保护题库（含参考答案）一、单选题（共100题，每题1分，共100分）1.在以下保护中,（）不能作为主保护。
A、定时限过电流保护B、限时电流速断保护C、瞬时电流速断保护D、电流纵差保护正确答案：A2.自动重合闸的成功率大约在（A、99%以上B、80%-85%C、60%-90%D、小于正确答案：B3.单侧电源线路的自动重合闸装置必须在故障切除后，经一定时间间隔才允许发出合闸脉沖，这是因为(〕A、防止多次重合B、故障点要有足够的去游离时间以及断路器及传动机构的准备再次动作时C、需与保护配合D、断路器消弧正确答案：B4.变压器的过电流保护，加装复合电压闭锁元件是为了（)A、提高过电流保护的快速性B、提高过电流保护的选择型C、提高过电流保护的灵敏度D、提高过电流保护的可靠性正确答案：C5.断路器失灵保护动作时，下列说法正确的是(）A、跳开同一电压等级母线上的所有断路器B、跳开母线上的某些断路器C、闭合母线上的所有断路器D、先跳开母联和分段，再跳开同一母线上与之相连的其他回路断路器正确答案：D6.在一合 Yd11 接线的变压器 d侧发生 BC 两相短路，Y侧某相短路电流是其他两相的两倍，该相为（〕A、A相B、B相C、C相D、都不对正确答案：C7.不属于继电保护基本要求的是（A、速动性B、选择性C、有效性D、可靠性正确答案：C8.当控制开关的合闸后位置，断路器在分闸后位置，断路器的位置指示灯是〔A、绿灯亮平光B、红灯亮平光C、红灯发闪光D、绿灯发闪光正确答案：D9.保护安装处到保护范国末端的线路阻抗称为阻抗继电器的(A、整定阻抗B、测量阻抗C、负荷阻抗D、动作阻抗正确答案：A10.鉴别波形间断角的差动保护，是根据变压器（）波形特点为原理的保护。
A、内部短路电流B、负荷电流C、外部短路电流D、励磁涌流正确答案：D11.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、正序分量B、零序分量C、负序分量D、短路电流正确答案：B12.距离山段保护，采用方向阻抗继电器比采用全阻抗继电器（A、保护范围小B、灵敏性低C、灵敏性一样D、灵敏度高正确答案：D13.双侧电源电网的自动重合闸时间除了满足单电源电网的要求之外，还应考虑（A、两侧保护的型号B、两侧电源电动势是否同相位C、两侧保护动作以及断路器跳闸的时间差D、两侧互感器的误差正确答案：C14.当零序功率方向继电器的最灵敏角为电流超前电压100°时(）A、其电流和电压回路应按反极性与相应的B、该相位角与线路正向故障时零序电流与零序电压的相位关系一致C、该元件适用于中性点不接地系统零序方向保护D、其电流应按反极性与相应的正确答案：B15.要保证重合闸装置只动作一次，装置的准备动作时间应为（A、0.8~1秒B、15~25秒C、1~10秒D、10~15秒正确答案：B16.变压器差动保护中，为了减少不平衡电流，常选用一次侧通过较大短路电流时铁芯也不致于饱和的（）电流互感器。
继电保护试卷一、判断题（正确打√，错误打×，每题1分，共30题30分）1. 综合重合闸中，低电压选相元件仅仅用在短路容量很小的一侧以及单电源线路的弱电侧。
( )2. 由三个电流互感器构成的零序电流滤过器，其不平衡电流主要是由于三个电流互感器铁芯磁化特性不完全相同所产生的。
为了减小不平衡电流，必须选用具有相同磁化特性，并在磁化曲线未饱和部分工作的电流互感器来组成零序电流滤过器。
( )3. 相差高频装置中，高定值起动元件后面增加延时，是为了在发生外部故障时，先发信，后比相。
( )4. 预告信号的主要任务是在运行设备发生异常现象时，瞬时或延时发出音响信号，并使光字牌显示出异常状况的内容。
( )5. 电流继电器的返回系数，一般要求调整在1.1～1.2之间。
( )6. 正弦振荡器产生持续振荡的两个条件为振幅平衡条件和相位平衡条件。
( )7. 距离保护振荡闭锁开放时间等于振荡闭锁装置整组复归时间。
( )8. 母线完全差动保护起动元件的整定值，应能避开外部故障时的最大短路电流。
( )9. 综合重合闸中接地判别元件，一般由零序过电流或零序过电压继电器构成，它的作用是区别出非对称接地短路故障。
( )10..高压输电线路的高频加工设备是指阻波器、耦合电容器、结合滤波器和高频电缆。
( )11. 对LFP-901A型微机保护装置主保护中的电压回路断线闭锁，只要三相电压相量和大于8V，即发断线闭锁信号。
( )12. 在高频闭锁零序保护中，当发生区外故障时，总有一侧保护视之为正方向，故这一侧停信，而另一侧连续向线路两侧发出闭锁信号，因而两侧高频闭锁保护不会动作跳闸。
( )13. 在电流相位比较式母线差动保护装置中，一般利用相位比较继电器作为起动元件，利用差动继电器作为选择元件。
( )14. 距离保护中，故障点过渡电阻的存在，有时会使阻抗继电器的测量阻抗增大，也就是说保护范围会伸长。
( )15. 高频保护通道传送的信号按其作用的不同，可分为跳闸信号、允许信号和闭锁信号三类。
继电保护考试试题一、填空题:1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和牢靠性。
2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位更改等现象。
3、CT的二次绕组按三相三角形接线，它的接线系数是√3。
4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为全部非故障线路的接地电容电流之和。
5、当PT有三个绕组时，第三绕组开口三角电压在大接地电流系统为100V，在小接地电流系统为100/3V。
6、在电力系统中，采纳快速保护、自动重合闸装置、低周减载装置都是保证系统稳定的紧要措施。
7、变压器励磁涌流中含有很大的非周期重量，且波形之间显现间断角。
8、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。
9、整流式仪表反映系统交流电量的平均值，但其表盘是按交流电量的有效值刻度的。
10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为暗备用。
11、自动重合闸的起动方式有不对应起动方式和保护起动方式两种。
12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速加快，系统频率上升。
13、电力电缆和掌控电缆敷设在同一沟道时，要分别装在沟道的两侧，假如分不开时，则掌控电缆应敷设于电力电缆的下面。
14、兆欧表有三个接线柱，其标号分别为G、L、E，使用时G接屏蔽线，L接被测品，E接地。
15、在电流相位比较式母线差动保护装置中，一般利用差动继电器作为启动元件，相位比较继电器作为选择元件。
16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的1/√3倍。
17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的1/2处。
18、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。
19、对系统二次电压回路通电时，必需牢靠断开至PT二次侧的回路，防止二次反充电。
继电保护试题1一、选择题1．电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③)①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③)不满足要求，则要与相邻线路限时电流速断保护配合。
①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(②)①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(②)。
①100％②2／3 ③1／3 ④05．按900接线的功率方向继电器，若IJ=-Ic，则UJ应为(②)①UAB ②-UAB ③UB ④-UC6．电流速断保护定值不能保证( ②)时，则电流速断保护要误动作，需要加装方向元件。
①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④)。
①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③)的后果。
①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB (④)①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(②)。
①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。
例如IJ=IB-IA时，UJ=( ②)。
①UB ②UB-UA ③UA-UB ④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(①)。
①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是(③)。
①允许信号②跳闸信号③闭锁信号④任意信号14．相高频保护用I1+KI2为操作电流，K=6~8，主要是考虑( ③)相位不受两侧电源相位的影响，有利于正确比相。
①正序电流②零序电流③负序电流④相电流15．高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以( ③)为载波传送通道实现高频信号的传送，完成对两端电气量的比较。
①微波通道②光纤通道③输电线路④导引线二、问答题：交流接触器频繁操作后线圈为什么会发热?其衔铁卡住后会发生什么后果最佳答案交流接触器线圈的通电瞬间起动电流比吸合后的维持电流大数倍，所以频繁操作会造成线圈发热。
衔铁如果卡住，线圈电流会增大很多倍，短时间线圈就烧毁了中间继电器和接触器有何异同？在什么条件下可以用中间继电器来代替接触器?工作原理一样，工作的形式不同。
中间继电器相对于接触器来说，动合动断的触点数比接触器要多一些，主要用于小电流的信号转换，不参与对主回路的直接控制。
接触器主要应用在主回路中，它的工作状态由中间继电器或其他控制因素来决定。
触点负荷能力相对要大些。
在电压、电流、触点都能满足电路需要的情况就可以代替接触器。
如用接触器控制灯泡时，就可以用继电器代替。
电压继电器和电流继电器在电路中各起何作用他们的线圈和触点各接于什么电路中?电压继电器用作过压或失压保护，线圈并接在线路中，触点接在电压保护的跳闸线圈中；电流继电器用于过流保护，其线圈串接在线路中，触点用于过流保护跳闸线路。
接触器的型号中AC3与AC4是什么意思?指低压电器的使用类别，AC-3指笼型异步电动机的起动和运转中分断，AC-4指笼型异步电动机的起动，点动，反接制动与反向低压断路器可以起到哪些保护作用说明其工作原理?低断又称自动空气开关或自动空气断路器,主要用于低压动力线路中.它相当于刀闸开关,热继电器和欠压继电器的组合,是一种自动切断电路故障的保护电器.断路器合闸后，主触点合闭，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
12. 在电动机的主电路中既然装有熔断器,为什么还要装热继电器它们各起什么作用答:热继电器是利用电流的热效应原理工作的电器,用于三相异步电动机的长期过载保护.熔断器是一种结构简单,使用方便,价格低廉,控制有效的保护电器.使用时串联在电路中,当电路或用电设备发生短路或过载时,熔体能自身熔断,切断电路,阻止事故蔓延,因而能实现短路或过载保护,无论是在强电系统或弱电系统中都得到广泛的应用.熔断器只能保护电动机不超过最大电流,却不能反映电动机的发热状况,因此必须采用热继电器进行长期保护.可编程序控制器测试答案1. 电器在电路中的主要作用是什么？电器是一种能根据外界的信号和要求，实现电路或非电路对象的切换、控制、保护、变换和调节用的电气设备。
它能手动或自动地接通、断开电路，断续或连续的改变电路参数。
电器主要分为手动电器和自动电器两种。
2. 隔离开关和负荷开关配合使用时，对它们的操作顺序有什么规定？操作规程对接通、分断电路时，隔离开关与负荷开关的操作顺序做了严格的规定：分闸：应先断开负荷开关，再断开隔离开关。
合闸：应先合上隔离开关，后合上负荷开关。
3. 组合开关的结构有什么特点？答：组合开关由动触片、静触片、方形转轴、手柄、定位机构和外壳等部分组成。
它的动、静触片分别叠装在数层绝缘垫板内组成双断点桥式结构。
而动触片又套装在有手柄的绝缘方轴上，方轴随手柄而旋转。
于是每层动触片随方轴转动而变化位置来与静触片分断和接触。
组合开关的顶盖部分由凸轮、弹簧及手柄等零件构成操作机构，这个机构由于采用了弹簧储能，使开关快速闭合及分断。
组合开关的分合速度与手柄的旋转速度无关，有利于灭弧。
4. 按钮的主要结构是什么？常用按钮有哪几种形式？答：按钮由按钮帽、复位弹簧、桥式动触头、静触头和外壳组成。
常用按钮有按钮式、旋转式、紧急式与钥匙式。
5. 接触器的用途是什么？选择接触器时主要考虑那些技术数据？答：接触器用来频繁地接通和切断主电路或大容量控制电路，它广泛地用于控制电动机和其它电力负载。
选择接触器主要考虑以下技术数据：①电源种类：交流或直流。
②主触点额定电压、额定电流。
③辅助触点种类、数量及触点额定电流。
④励磁线圈的电源种类、频率和额定电压。
⑤额定操作频率（次/h），即允许的每小时接通的最多次数。
6. 电磁式继电器与电磁式接触器同是用来通断电路的，它们有何不同？答：电磁式继电器与电磁式接触器同是用来通断电路的，它们的结构原理相似，接触器由电磁系统、触头系统和灭弧装置三步分组成；继电器由电磁系统、触头系统和释放弹簧组成。
接触器虽已将电动机的控制由手动变为自动，但还不能满足复杂生产工艺过程自动化的要求，继电器实质上是一种传递信号的电器，它根据特定形式的输入信号而动作，从而达到控制目的。
它与接触器不同，主要用于反映控制信号，其触点通常接在控制电路中。
7. 在电器控制中，熔断器和热继电器保护作用有何不同？为什么？答：在电器控制中，熔断器使用时串联在电路中，当电路或用电设备发生短路或过载时，熔体能自身熔断，切断电路，阻止事故蔓延，因而能实现短路或过载保护，无论是在强电系统或弱电系统中都得到广泛的应用。
热继电器是利用电流的热效应原理工作的电器，用于三相异步电动机的长期过载保护。
8. 比较接近式行程开关与机械式行程开关的优缺点。
答：机械式行程开关的优点：外形结构多样，技术性能优良，拆装方便，使用灵活，动作可靠；有开启式、保护式两大类。
动作方式有瞬时型和蠕动型，头部结构有直动、滚轮直动、杠杆、单轮、双轮、滚轮摆杆可调和弹簧杆等。
接近式行程开关的优点：定位精度高、操作频率高、功率损耗小、寿命长、耐冲击振动、耐潮湿、能适应恶劣工作环境。
9. 比较交、直流电磁铁的特点。
答：交流电磁铁的特点：①励磁电流与衔铁位置有关，当衔铁处于起动位置时，电流最大；当衔铁吸合后，电流就降到额定值。
②吸力与衔铁位置有关，但影响比直流电磁铁小的多，随着气隙的减小，其吸力将逐渐增大，最后将达到1.5～2倍的初始吸力。
直流电磁铁的特点：①励磁电流的大小仅取决于励磁线圈两端的电压及本身的电阻，而与衔铁的位置无关。
②直流电磁铁的吸力在衔铁起动时最小，而在吸合时最大10. 一台三相异步电动机，额定功率为5.5KW，额定电压为380V，额定电流为11.25A，起动电流为额定电流的7倍，试选用对它进行控制和保护用的按钮、接触器、热继电器和组合开关。
解：电动机的额定电流，起动电流为控制电路采用交流220V供电。
则起动按钮（优先选绿色）和停止按钮（优先选红色）选用额定电压≥220V的即可。
接触器选用交流接触器，主触点的额定电压≥380V，额定电流应≥78.75V，励磁线圈选择额定电压交流220V，频率50Hz。
热继电器的额定电流应≥1.05IN=1.05×11.25=11.8A。
组合开关的额定电压为交流380V，三极触点，额定电流≥78.25A即可。
13. 自锁环节怎样组成？它起什么作用？并具有什么功能？答：一般可用起动按钮和接触器的常开触点并联，然后再和接触器的线圈串联可得。
当按下起动按钮后，可实现长动，它又具有失压保护功能。
14. 什么是互锁环节，它起到什么作用？答：将两个接触器的常闭触点分别串联到对方的线圈回路中，即可得到互锁。
它用来防止两个接触器同时得电。
17. 简述机电设备电器控制线路的基本设计步骤。
答：机电设备电器控制线路的基本设计步骤如下：①拟定技术条件②选择电气传动形式及控制方案③选择电动机④设计电器控制原理图⑤选择电气元件，并制定电气元件明细表⑥设计操作台、电气柜、标准电气元件和专用安装零件⑦绘制电气设备总布置图、电气安装图以及电气接线图⑧编写设计说明书和使用说明书21. PLC主要特点有哪些？PLC的发展趋势如何？答：可靠性高，通用性强，使用灵活性、方便，编程简单。
PLC的发展有两个主要趋势。
其一是向体积更小、速度更快、高可靠性高、功能更强、价格更低的小型PLC方向发展；其二是向功能大型化、网络化、良好兼容性和多功能方向发展。
22. PLC控制和继电接触器控制、微机控制的优缺点。
答：PLC控制和继电接触器控制比较：传统的继电器控制线路的控制作用是通过许多导线与继电器硬连接实现的，而PLC控制系统的控制作用是通过软件编程实现的，PLC控制系统可以通过软件编程改变其控制作用，继电器控制线路就很难做到。
