发动机冷却系统的设计与匹配随着汽车技术的不断进步，发动机冷却系统的设计与匹配变得越来越重要。
发动机冷却系统负责将发动机中产生的过热能量散发出去，以保持发动机的工作温度在合理范围内，确保发动机的正常工作。
下面将介绍发动机冷却系统设计与匹配的几个重要方面。
首先，设计与匹配发动机冷却系统需要考虑的是发动机的散热需求。
发动机冷却系统的设计应该根据发动机的排量、功率以及使用环境等因素来确定冷却水的流量和温度。
通常情况下，发动机的散热需求与发动机的功率密切相关，功率越大，散热需求越大，因此冷却系统的设计应该满足发动机的散热需求。
其次，发动机冷却系统的设计与匹配还应考虑到冷却系统的稳定性和可靠性。
发动机在运行中产生的热量非常大，如果散热不及时或不稳定，容易导致发动机温度过高，甚至发生过热。
因此，冷却系统的设计应该考虑到温度传感器的安装位置、水泵的流量控制和风扇的控制等因素，以确保冷却系统的稳定性和可靠性。
此外，发动机冷却系统的设计与匹配还应考虑到节能和环保的要求。
传统的冷却系统主要依靠水泵和风扇来降低发动机的温度，但是这样会消耗大量的能量。
因此，在设计和匹配发动机冷却系统时，可以考虑使用电动风扇和电动水泵等节能环保的设备，以减少能量的消耗和对环境的污染。
在发动机冷却系统的设计与匹配中，还需要考虑到发动机的结构特点。
不同类型的发动机有不同的散热方式和散热需求，比如液冷发动机和空冷发动机的散热方式就不同。
在设计和匹配冷却系统时，应该根据发动机的结构特点来选择合适的冷却方式和散热器的类型。
最后，发动机冷却系统的设计与匹配还需要考虑到维护和保养的方便性。
发动机冷却系统是汽车的重要部件之一，因此在设计和匹配时，应该考虑到冷却系统的易维护性和保养性。
比如冷却系统的管路布局应该合理，以便于维护和检修；同时，还需要选择易于更换的冷却液和过滤器等设备，以便于冷却系统的保养。
综上所述，发动机冷却系统的设计与匹配需要考虑到多个方面的因素，包括发动机的散热需求、稳定性和可靠性、节能和环保、发动机的结构特点以及维护和保养等。

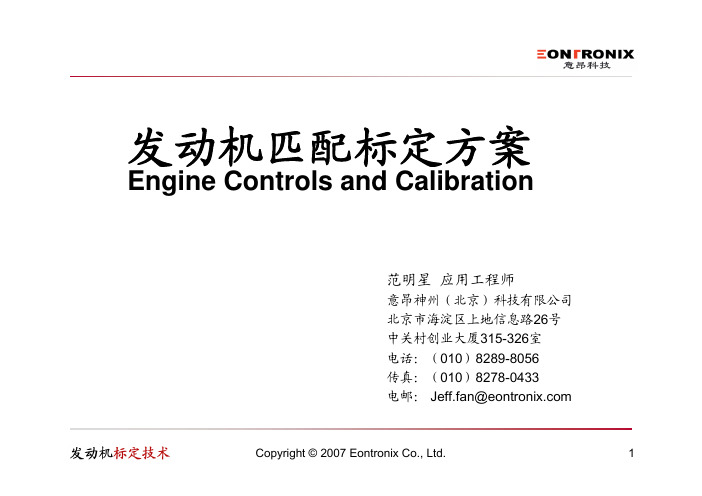

发动机匹配标定方案Engine Controls and Calibration范明星应用工程师意昂神州（北京）科技有限公司北京市海淀区上地信息路26号中关村创业大厦315-326室电话：（010）8289-8056传真：（010）8278-0433电邮：Jeff.fan@提纲匹配标定的概念标定的基本流程基本标定系统的组成基本标定工具发动机标定和测量系统解决方案系统配置VISION标定和测量系统主要功能特点VISION标定和测量系统竞争优势发动机数据采集系统CSM数据采集设备介绍CSM与VISION基于CAN总线应用示意图CSM测量设备与ETAS测量设备的对比 标定过程中常用空燃比测定仪匹配标定概念发动机控制策略与OBD策略包含了上万个自由参数(单值参数，二维表格，和三维表格等）。
对于一个新的车型应用，这些自由参数需要重新调整从而使该发动机：-在各种不同的环境下运转优良：高温、高寒、高原、水平面等-满足要求的排放标准-具有优良的驾驶性-油耗最小-冷热启动稳定等标定基本流程投放生产整车验证车辆标定台架基本标定三高标定试验排放试验故障诊断标定一般情况下，标定系统都是由3部分组成：-标定软件：核心部分，标定工作全部都在其图形化界面内完成-接口硬件：提供了标定软件与ECU 及测量部分的接口通道-测量模块：提供了标定的依据基本标定系统组成标定软件:ATI VISIONThermo ScanDual ScanUSBHUB基本标定工具 主流标定软件：ATI VISIONETAS INCARA DiagRAVector CANapedSpace CalDesk针对发动机标定与测量系统解决方案的系统配置标定软件：ATI VISION接口硬件：Kvaser LAPcanII或Kvaser USBcanII, T-Connector 数据采集系统：CSM数采模块Thermo-Scan SMB/CAN （可选）Dual-Scan SMB/CAN （可选）Baro-Scan SMB （可选）Thermo-Scan MiniModule（可选）AD-Scan MiniModule（可选）Kvaser USBcan IIUSBATI VISIONPressure sensor orT-ConnectorTherno-Scan MiniModulePT-Scan MiniModuleAD-Scan MiniModuleCANTermination PlugPT100SensorK73 CableKvaser USBCAN ⅡVISION Calibration SoftwareVISION 标定和测量系统－概述系统介绍：ATI (Accurate Technologies Inc) 公司是美国的一家车载嵌入式电控系统的开发、标定与测试工具技术的知名提供商之一。
发动机ECU匹配标定基本概述ECU内部的控制策略是固定的，但其包含的数千个自由参数是可调的。
对不同的发动机，不同的车型，这些参数都需要进行调试优化，使得整车通过各种排放法规并满足各种驾驶性能指标。
这一调试过程被称之为发动机匹配标定。
匹配标定是一个复杂的系统工程。
它包括台架试验、可控环境实验室试验、基于数学模型的标定计算、排放试验、功能验证试验等。
ECU标定系统的主要类型有：1）ATI VISION CCP 标定系统；2）ATI VISION M6标定系统；3）ETAS INCA CCP标定系统；4）ETAS INCA ETK标定系统等。
但无论那一种标定系统都离不开软件和硬件的支持。
目前，我公司提供的软件平台主要有：ATI VISION、ETAS INCA、RA DiagRA MCD.这三种软件各有特色，但均包含项目管理、标定、数据分析及标定对比等功能。
同时，我公司也为广大客户提供了丰富的硬件支持模块:Therme-Scan SMB/CAN温度采集模块、Dual-Scan SMB/CAN温度-模拟信号混合采集模块、AD-Scan SMB/CAN模拟信号数据采集模块、Thermo-Scan Minimcdule CAN温度采集微型模块、AD-Scan Minimodul CAN 微型模拟信号数据采集工具、ATI EDAQ Modules数据采集模块、Lambda测量仪、Bosch宽域型氧传感器、IGTM-2000点火时间测试仪、SmartTach通用转速测试仪等。
而且，基于我们丰富的软硬资源，我们还将根据客户的不同需求搭建起完整的ECU匹配标定平台。
发动机ECU快速开发平台-NO-Hooks技术NO-Hooks OnTarget 是一项最新的美国专利技术。
该产品是一款软件工具，主要用于ECU策略软件开发与标定。
这一产品功能强大，价格低廉，无需任何附加硬件。
用户可首先用SimulinkR建立新的控制策略开的与标定，EOBD（OBDⅡ）开发，标定及功能验证、对车辆设置某种特定工作状态或进行某种重复试验。
发动机曲轴皮带轮正向匹配设计流程全文共四篇示例，供读者参考第一篇示例：发动机曲轴皮带轮正向匹配设计流程发动机是整个汽车的心脏，而曲轴皮带轮作为发动机的一个重要组成部分，其正向匹配设计是确保发动机运转正常、平稳的关键因素之一。
在设计曲轴皮带轮时，需要考虑到多个因素，并且按照一定的流程进行设计和匹配，以确保其性能和可靠性。
下面将介绍一下发动机曲轴皮带轮正向匹配设计的流程。
一、确定设计需求在进行曲轴皮带轮的正向匹配设计之前，首先需要确定设计的需求。
包括发动机的功率、转速范围、扭矩要求等。
这些需求将直接影响到曲轴皮带轮的设计参数，如直径、齿数、材料等。
二、选取合适的材料曲轴皮带轮一般由铝合金、钢铁等材料制成。
选择合适的材料对于曲轴皮带轮的使用寿命、刚度、轻量化等都有重要影响。
需要根据设计需求和成本考虑选取合适的材料。
三、确定曲轴皮带轮的尺寸和参数根据设计需求和选取的材料，确定曲轴皮带轮的尺寸和参数。
包括外径、内径、长度、齿数、齿距等。
曲轴皮带轮的尺寸和参数必须要与发动机曲轴、皮带等配套部件匹配，确保安装和传动正常。
四、进行强度分析在确定曲轴皮带轮的尺寸和参数后，需要进行强度分析。
主要包括承载能力、抗疲劳性能等。
通过有限元分析等手段，对曲轴皮带轮的强度进行评估，保证其在使用过程中不会出现开裂、变形等问题。
五、进行动力学分析除了强度分析外，还需要进行动力学分析。
主要包括惯性力、动平衡、动态配重等。
通过分析曲轴皮带轮在高速旋转时的动力学性能，可以保证其传动平稳、不产生振动和噪音。
六、优化设计方案根据强度分析和动力学分析的结果，对曲轴皮带轮的设计方案进行优化。
可能需要调整尺寸和参数，改变材料，进行重整设计等。
优化设计方案可以提高曲轴皮带轮的性能和可靠性。
七、进行样机试验在确定最终的设计方案后，需要制作样机进行试验。
通过试验，可以验证设计方案的可行性和稳定性。
根据试验结果对设计进行调整，直至满足设计需求为止。
八、进行生产和测试最终确定好设计方案后，进行生产和测试。
发动机及各主要附件系统匹配设计一、发动机:1、发动机分类及工作原理：发动机是汽车的动力源。
它是将某一形式的能量转变为机械能的机器。
按燃烧种类分类可分为汽油机、柴油机、燃气机及代用燃料机等。
按工作冲程分为四冲程发动机和二冲程发动机。
按工作原理和构造可分为点燃式内燃机、压燃式内燃机、混合式内燃机、转子发动机、燃气轮机、外燃机及电动机等。
也可按缸数、燃烧室型式等分类。
柴油机是内燃机的一种，是把柴油和空气混合后直接输入机器内部燃烧而产生热能，然后再转变为机械能。
它具有热效率高、体积小、便于移动、起动性能好等优点而得到广泛应用。
车用内燃机，根据其将热能转变为机械能的主要构件的形式，可分为活塞式内燃机和燃气轮机两大类。
活塞式内燃机按活塞运动方式分为往复活塞式和旋转活塞式两种，往复活塞式应用最广泛。
在发动机内每一次将热能转化为机械能，都必须经过空气吸入、压缩和输入燃料，使之着火燃烧而膨胀做功，然后将生成的废气排出这样一系列连续过程，称为发动机的一个工作循环。
对于活塞往复式发动机，可以根据每一工作循环所需活塞行程数来分类。
凡活塞往复四个单程完成一个工作循环的称为四冲程发动机，活塞往复两个单程即完成一个工作循环的称为二冲程发动机。
目前我厂产品所用发动机多为四冲程多缸柴油机。
2、柴油机的优缺点与汽油机比较，柴油机因压缩比高，燃油消耗率平均比汽油机低30%左右，且柴油价格相对较低，所以燃油经济性好。
柴油机的主要优点是热效率高、油耗低、可靠性高、耐久性好。
一般载质量7t 以上的货车大都用柴油机。
柴油机的缺点是转速较汽油机低，工作粗暴，噪声大，质量大，制造和维修费用高。
3、发动机选用：目前发动机以选用为主。
各发动机主管在会同整车总布置人员满足整车性能和布置要求的前提下与发动机厂确定技术状态。
不同的车型对匹配发动机的特性要求有一定差异，应在理论计算的基础上通过试验验证发动机是否满足要求，对不能满足使用要求的应通过发动机性能的优化和整车传动系速比的匹配使发动机与整车得到最优化匹配，在满足动力性要求的前提下取得较好的燃油经济性。
载货汽车动力总成匹配与总体设计方案第1章 整车主要目标参数的初步确定1.1 发动机的选择1.1.1 发动机的最大功率及转速的确定汽车的动力性能在很大程度上取决于发动机的最大功率。
参考该题目中的参数，要求设计的载货汽车最高车速是u a =110km/h ，那么发动机的最大功率应该大于或等于以该车速行驶时，滚动阻力功率与空气阻力功率之和，即)761403600(1max3max maxaD a T e u A C u gfm P +≥η （1-1）式中，max eP 是发动机的最大功率（KW ）；ηT 是传动系效率（包括变速器、辅助变速器传动轴万向节、主减速器的传动效率），ηT =95%*95%*98%*96%=84.9%，传动系各部件的传动效率参考《汽车设计课程设计指导书》表1-1得；a m 是汽车总质量，a m =5000kg ；g 是重力加速度，g=9.8m/s 2；f 是滚动阻力系数，由试验测得，在车速大于100km/h 的情况下不可认为是常数。
取f=0.008，参考《汽车设计课程设计指导书》表1-2得；C D 是空气阻力系数，一般轻型货车可取0.4～0.6，这里取CD=0.5；A 是迎风面积（㎡），取前轮距B1*总高H ，A=1.983×2.221㎡。
22382.4221.2983.15.0m m A C D =⨯⨯=故KW KW P 2.104）11076140221.2983.15.01103600008.081.95000（849.013emax =⨯⨯⨯+⨯⨯⨯≥参考《汽车理论第5版》图3-1，东风汽车公司货车、跃进汽车公司货车、国产微型货车等同类型汽车，在此初步选择汽车发动机的最大功率为130KW 。
1.1.2 发动机的最大转矩及其转速的确定当发动机最大功率和其相应转速确定后，可通过下式确定发动机的最大转矩。
pemaxemax n 9549P T α= （1-2）式中，T emax 是发动机最大转矩（N ·m ）；α是转矩适应性系数，标志着当行驶阻力增加时，发动机外特性曲线自动增加转矩的能力，pemaxT T =α，Tp 是最大功率时的转矩（N ·m ），α可参考同类发动机数值选取，初取α=1.05；Pemax 是发动机最大功率（KW ）;n p 是最大功率是的转速（r/min ）。
编号：动力系统匹配和选型设计规范编制：审核：批准：目录前言 21．适用范围 32．引用标准 33．选型匹配设计主要工作内容及流程 44．产品策划 55．资源调查 56．分析与筛选 67．设计参数输入 68．预布置与匹配分析计算 69．法规对策分析18前言本标准是为了规范我公司汽车动力总成（MT）匹配设计而编制。
标准中对设计程序、参数的输入、参照标准、匹配计算等方面进行了描述和规定，此标准可作为今后汽车动力总成（MT）匹配设计参考的规范性指导文件。
1．适用范围本方法适用于基于现有动力总成资源，选择满足整车设计要求的动力总成（MT）的一般方法与原则。
2．引用标准GB 16170-1996 汽车定置噪声限制GB 1495-2002 汽车加速行驶车外噪声限值及测量方法GB/T12536-1990 汽车滑行试验方法GB/T12543-2009 汽车加速性能试验方法GB/T12544-1990 汽车最高车速试验方法GB/T12539-1990 汽车爬陡坡试验方法GB/T12545.1- 2008 汽车燃料消耗量试验方法GB/T18352.3- 2005 轻型汽车污染物排放限值测量方法3．选型匹配设计主要工作内容及流程4．产品策划产品策划的目的是依据整车设计要求，确定动力总成选型的范围、条件及基本技术指标。
根据整车设计任务书要求，确定以下输入条件：整车输入条件—车辆类型；4市场定位—经济型、中级或高级；动力总成布置型式—前置后驱、后置后驱；整车尺寸参数—外形尺寸、轮距、轴距、整备质量、总质量、离地间隙；前悬和后悬；轮胎规格；风阻系数；整车重量参数—整备质量、载客量、总质量、轴荷分配；整车目标性能—动力性（最高车速、加速时间、汽车的比功率和比转矩指标、最大爬坡度）、经济性指标、排放水平；产品策划的内容是根据整车设计要求，确定资源调查的具体指标范围：型式（类型）、发动机功率范围、对配套变速器的要求。
5．资源调查根据设计任务书及产品策划要求进行资源调查，调查市场上发动机及变速器资源及相关信息，包括：（1）发动机、变速器技术参数外形尺寸—长宽高及相对变速器输出轴尺寸技术指标—功率、扭矩、速比、排放水平技术状态—开发阶段、定型产品、匹配车型、批量生产（2）品牌及产品来源—国产化、自主研发、合作开发（3）服务—配套车型、附件提供状态、配套体系完整性（4）风险性分析—配套意向、批量供货能力资源调查方法为信息收集与厂家专访。
[设计匹配]发动机各主要附件系统设计规范系统设计, 发动机, 规范, 附件发动机各主要附件系统设计规范一、进气系统1、空气滤清器：1.1 根据发动机排量、额定转速、增压度等严格按计算结果，确定空滤器额定空气流量（计算公式及方法见附件1）。
1.2 参照国际标准规定并结合我公司Q/FT A002《干式空气滤清器总成技术条件》的标准要求，确定空滤器的原始进气阻力、最大进气阻力、原始滤清效率、粗滤效率等技术参数。
1.3 牵引车等公路运输车辆，粗滤效率应不低于75%（卧式安装复合式空滤器）或87%（立式安装复合式空滤器），自卸车等经常在工地上，或在灰尘较多环境下运行的车辆，应配装粗滤效率不低于90%的双级带旋流管的沙漠空滤器。
空滤器试验用灰尘应不低于JB/T9747标准要求。
1.4 根据国内道路状况，空滤器必须加装安全滤芯。
并且应配装空滤器阻塞报警装置。
1.5 确保空滤内部清洁，各焊接或连接部位密封可靠。
1.6 空滤器出气口为了保证密封，应用圆形管，并要求接口处有一凸缘和止口，以保证密封和不会松动。
1.7 为了保养和清洁方便，在空滤器最底端部位要加装排尘袋，并保证排尘袋子不靠近污染大的地方。
1.8 空滤器进出管走向避免肘关节现象。
2、中冷器：2.1根据发动机的有关技术参数先用理论计算公式初步确定中冷器的总散热面积，并在此基础上增加10%~15%的余量（计算公式及方法见附件1）。
2.2根据水冷散热器的外形尺寸及整车空间尺寸，确定最合理的中冷器芯体尺寸，并尽可能加大迎风面积。
2.3 为了提高进气效率，减少增压后的空气压降，应尽量使中冷器进、出气口内表面光滑，并保证各连接和圆角处无死角、急弯。
还应考虑气室大小、形状对效率的影响。
2.4 根据发动机增压后最大空气压力，确定中冷器密封试验的气压。
欧Ⅱ发动机取250kPa，欧Ⅲ取300kPa，时间均为不低于2分钟。
并保证中冷器进、出气管直径不能小于发动机的进、出气口直径。
2.5 中冷器技术条件中应明确在生产、运输及使用过程中，确保内部清洁，无残留物。
3、管路：3.1由于中冷器通常与水冷散热器一起通过软垫安装在车架上，而发动机也是通过悬置软垫固定在车架，考虑到两部分振动频率不一致，为了提高进气系统各接口不会由于振动产生松动及泄漏，因此各接口必须安装有一定伸缩量的弹性软管，两个硬管之间的距离不小于管径的2倍。
3.2 考虑到增压后空气温度最多能高达200°C，压力最高可达到210kPa，为此所用弹性软管、钢管均必须确保满足以上工作要求。
3.3 所用软管必须确保内、外清洁，无残余物质，另外在运输及储藏过程中要进行密封和包装，以避免污染。
3.4 另外用来夹紧软管的卡箍必须有足够的强度和良好的防松性能，确保能在210kPa压力下正常工作，推荐T形卡箍。
3.5为了确保发动机不出现早期磨损，除了控制各接口及整个进气系统的密封外，还应控制系统内部本身的清洁度如各连接管在运输和保存时都应包装或密封好。
3.6 要整个进气系统长期使用后，内部不会因腐蚀而生锈，也就是进气系统应尽量使用铸铝或不锈钢等抗腐蚀材料，如要使用钢管类材料，则必须要求其内部喷涂耐高温防锈底漆，并不会脱落。
3.7 中冷器进、出气钢管零件的焊接处必须清除焊渣，并进行高压或超声波清洗，保证每件零件的清洁度不大于10毫克，另外在运输和安装过程中应采用密封好的包装，以避免污染。
3.8为了确保管件不漏气，每件产品都必须进行不少于2分钟300kPa的气压试验。
3.9 进气系统各管路走向应尽量缩短长度和避免出现小于90°的急弯，避免出现“肘关节”现象，圆弧半径应不小于管子直径。
内表面保证圆滑，以减小进气阻力，整个进气系统管路，内截面尺寸应均匀，如要使用变径，则必须采用渐进式圆滑方式。
二、排气系统1、排气消声器：1.1 根据国内外经验，以及所配发动机的排量等参数，按发动机排量的6~10倍来确定消声器的容积。
由于消声器越大其消声效果将越好，而且排气背压也能有效降低，为此在上述范围中，应尽量取上限。
1.2 根据国内资源及整车空间位置确定消声器的形状和主要外形尺寸。
1.3 根据我公司Q/FT E002和QC/T630标准，明确消声器的插入损失和功率损失。
建议重型车按插入损失≥18 dB(A)，功率损失≤2%额定功率。
1.4 为了能确保发动机在额定功率点工作时，整个排气系统的背压不允许大于10 kPa。
1.5 消声器生产用材料，根据不同要求可采用钢板加涂耐高温银粉漆，或使用内外表面镀铝的钢板。
2、排气管路2.1由于重型车用发动机最大排气温度可达到600°C，因此在整个排气系统中，在与周围怕热零件，如进气管路、橡胶件、塑料件和油箱等相距较近时，必须在中间增加隔热板，并尽可能将距离加大，对于中间无庶档物的，最小距离应不小于120毫米，有庶档物的应不小于60毫米。
2.2 为了能尽量减少排气阻力，所选用排气管内径应不小于发动机排气口内径，另外管子的弯曲半径应尽可能加大，以使转弯处减小变形。
2.3 因消声器通常安装在车架上，而发动机则是通过悬置软垫固定在车架，两者之间在行驶中存在相对运动，为此要保证排气系统能长期有效的工作，应在消声器与发动机之间安装弹性接管，并保证各固定支架等件的可靠性。
2.4 为了提高排气系统抗腐蚀能力，对采用钢管制成的排气管，外表面应使用涂耐高温的银粉漆，或者使用成本较高的内外表面镀铝的钢管生产。
2.5 为了达到国家整车自由加速车外噪声的相关要求，除了要保证消声器本身的性能外，还应保证排气系统各接口的加工精度，以确保整个系统密封完好，不漏气。
2.6 排气尾管的出口方向应避开怕高温的零件，如轮胎、容器等。
2.7 根据不同车型，整个排气系统的零件离地间隙应满足使用要求。
牵引车等公路用车应不小于350毫米，自卸车等工程用车应不小于450毫米。
（分中、重卡描述）三、供油系统1、油箱：1.1 根据不同车型，并参照国内外同类产品，确定油箱的最小容积，尽量减少车辆进加油站的次数。
一般加满一次油应能保证续驶里程公路用车不低于800公里，工程用车不低于500公里，对于有特殊用途的车辆可增加副油箱。
1.2 为了能保证发动机供油系统的正常工作，油箱的安装高度要满足最低油面不低于发动机进油口1.4米。
1.3 为了减小油路中阻力，油箱安装应尽量离发动机近一些，最好使油箱出油口至发动机进油口的距离控制在3米以内。
1.4 燃油的清洁度对发动机非常重要，油箱在运输、保存及使用时必须按国家有关标准执行。
为了保证油箱在使用过程中清洁度，加油口和吸油管口都应加装不大于80μ的过滤网。
1.5 油箱中进、回油管口都应低于最低油面，并保证进油管口离油箱最低面位置为3~5cm。
1.6 油箱必须安装放油螺孔，以保证对油箱的清洁需要。
1.7 燃油箱的防腐性能、密封性能、内部清洁度等必须满足以下标准要求：QC/T 644 汽车金属燃油箱技术条件GB 18296 汽车燃油箱安全性能要求和试验方法QC/T 572 汽车清洁度工作导则测定方法QC/T 644 汽车金属燃油箱技术条件Q/FT B039 车辆产品油漆涂层技术条件2、管路：2.1 油管应使用内表面光滑，阻力小，并能耐油的材料，如使用尼龙类软管类，为了避免急弯处增加供油阻力，应采用成形加工。
2.2 油管内径根据不同发动机供油量的大小，其内径应不小于发动机进油口内径，对于进油管长度超过4米，还应在此基础上把内径加大2毫米。
2.3 对于使用软管类油管，在与其它零件相接触时应加护套，以避免产生动态干涉后会出现磨擦并漏油。
2.4 如果油路中进入空气或其它脏物，将严重影响发动机的作用效果，为此应确保各接口连接可靠，并保证密封要求。
四、冷却系统1、水冷散热器：1.1 根据有关计算公式及所配发动机的相关参数，如功率，油耗等，确定水冷散热器的总散热面积（见附件2）。
1.2 根据风扇大小及整车空间尺寸确定散热器迎风面积，再根据散热器面积计算公式选取散热器芯厚尺寸。
风扇外径扫过的环形面积不得小于散热器芯子迎风面积的55%。
1.3 散热器芯体所用材料，目前在国际上有铜质和铝质两种，欧洲普遍采用铝质材料，也是将来的发展趋势。
考虑到铝质散热器重量轻，焊接强度高和散热效果好，应尽量使用铝质散热器。
1.4 为了提高散热的散热效果，其进、出水管口内径尺寸应与发动机出、进水管口尺寸一致，另外还应保证进出、水口在上下位置尽量错开，处于对角线上最好，不要在同一侧。
1.5 散热器安装时，必须牢靠，与车架的连接必须采用减振垫，这样是为了隔离和吸收来自车架的部分振动和冲击，使散热器在车辆运行中，不致发生振裂、扭曲等正常损坏。
1.10 根据国内外设计经验，水冷散热器芯体与风扇前端尺寸应控制在风扇直径的20%为宜。
2、护风罩：护风罩是为了提高风扇的冷却效率，使通过散热器芯部的气流均匀分布，并减少发动机舱内热空气回流而设计的。
2.1 如有可能，应尽量采用布圈与发动机带风扇护风罩软性连接结构，因这种结构能使风扇与护风罩间的单边间隙控制在7毫米左右，这样可有效提高散热效果。
2.2 采用护风罩独立结构。
护风罩的内径根据风扇直径以及护风罩与风扇间隙一般控制在风扇直径的（3~4）%左右（或者15~25mm）；护风罩的宽度根据散热芯体前端面至风扇前端面大于等于0.15d(d为风扇直径)以及风扇叶片的投影宽度应伸入护风罩内2/3为宜来综合确定。
护风罩的结构不应有阻挡风扇气流的尖角或死角。
3、副水箱：3.1当冷却系采用低位密封式散热器时，必须增设高位副水箱，他的主要功能是给冷却液提供一个膨胀空间，及时去除冷却液中积滞的空气以及发动机高温下产生的水蒸气，以便更有效的利用散热器的散热功能，提高冷却效率。
3.2副水箱的总容积应包含占冷却系统总容积6%的膨胀容积、占冷却系统总容积10%的储备容积以及必备的残留容积。
3.3 布置副水箱位置时，它的底平面至少应高出发动机水道顶部或散热器上水室顶部100。
4 管路：4.1所有的管路都要有一定的柔性，以适应发动机和散热器之间的相对运动，防止散热器的管口振裂。
管路尽量短而直，减少弯曲，总布置需要拐弯时，管子的曲率半径应尽可能大，以减少管道阻力，且管路的弯角处或截面变化处必须圆滑过渡。
4.2散热器的管路可用成型胶管，如果两接口相隔较远，可采用金属接管加胶管接头的方式。
胶管性能应符合HG/T2491标准，具有耐热、耐油性，能在-40。
C~120。
C温度下长期正常使用，耐压能力超过150kPa。
4.3 为了避免冷系统内产生气泡，从而对冷系统造成破坏和降低冷却效果，必须使发动机和散热器与副水箱相连的的排气管不形成U字形结构，应采用平顺或逐渐上行方式。
附件1：进气系统主要件的计算一、空滤器流量的计算1、发动机空气流量的确定对增压及增压中冷发动机所需空气流量的确定，根据完全气体状态方程式：PV=RT，可知：V0=P/P0*T0/T*V=ε*T0/T*V而式中V：增压后发动机所需的空气量：V=Vh*n/2*60/1000（m3/h）2、发动机增压比ε：发动机增压后空气压力与增压前空气压力的比3、各种温度的确定：大气环境温度为T0=273+20=293K增压中冷后进气温度为T= T0+25（根据不同发动机的要求）=318K4、相关系数的选定：因增压发动机在进气过程中，存在充气效率η 及扫气效率φ其中η =η {Tk/T}0.25则空滤器：V0=ε{ T0/T }0.75*V*η*φ一般取η=0.85 φ=1.035、空压机所需空气流量V1：由发动机所带空压机的结构参数确定6、空滤器最终空气流量的确定：空滤器所需流量为V0+V1，考虑到空滤器使用一段时间后，进气阻力会增加，为此需增加一定的储备，一般不少于10%。
