变频器直流电抗器选型和作用
直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有沟通重量的直流电流。
主要用途是将叠加在直流电流上的沟通重量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数。
直流电抗器也叫平波电抗器，串联在直流母线中（端子P1、P+），主要是减小输入电流的谐波成分，提高输入电源的功率因数（提高到0. 95）。
此电抗器可与沟通电抗器同时使用，变频器功率大于30kW时才考虑配置直流电抗器。
直流电抗器接在滤波电容前，它抑制进入电容的整流后冲击电流的幅值，并改善功率因数、降低母线沟通脉动。
变频器功率越大，越应当使用直流电抗器，由于没有直流电抗器时，变频器的电容滤波会造成电流波形严峻畸变而使电网电压波形严峻畸变，而且特别有害于变频器的整流桥和滤波电容寿命。
直流电抗器用于改善电容滤波（当前电压型变频调速器主要滤波方式是电容滤波）造成的输入电流波形畸变和改善功率因数、削减和防止因冲击电流造成整流桥损坏和电容过热，当电源变压器和输电电路电阻较小时、电网瞬变频繁时都需要使用直流电抗器。
直流电抗器可使逆变环节运行更稳定，并能限制短路电流。
直流电抗器电感值的选择一般为变频器输入侧沟通电抗器3%阻抗电感量的2~3倍，最少为1.7倍，即
LCD=(2～3)LAC
例如：对三相380V、90kW变频器所配直流电抗器计算值为LCD=(2N3)LLA1=(2～3)×0.123=0.246～0.369mH
选择工作电流为170A，电感量为0.2mH的电抗器。
前言感谢您选用正弦电气EM730系列变频器。
资料编号：31010206发布时间：2021-07版本：200EM730系列变频器是正弦电气推出的高可靠性、小体积通用变频器：EM730支持三相交流异步机、永磁同步电机（EM730永磁同步非标）；支持多种驱动控制技术——矢量VF控制技术（VVF）和无速度传感器矢量控制技术（SVC）；支持速度和转矩两种输出形式，支持Wi-Fi接入功能及后台软件调试功能。
EM730系列变频器有如下特点：●支持手机APP调试或监视变频器状态；●支持Wi-Fi模块或串口接入；●丰富、便捷的PC端后台软件功能；●50℃环境温度，无需降容；●支持“一键飞梭”，快速、精准调速；●保护功能完善：短路、过流、过压、过载、过热等多重保护。
在使用EM730系列变频器之前，请您仔细阅读本手册，并请妥善保存。
变频器首次与电机连接时，请您正确选择电机类型（异步机或同步机），并设定电机铭牌参数：额定功率、额定电压、额定电流、额定频率、额定转速、电机接法及额定功率因数等。
由于我们始终致力于产品和产品资料的完善，因此，本公司提供的资料如有变动，恕不另行通知。
最新变动和更多内容，请访问安全注意事项安全定义：在本手册中，安全注意事项分以下两类；：由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况。
：由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏的情况。
请用户在安装、调试和维修本系统时，仔细阅读本章，务必按照本章内容所要求的安全注意事项进行操作，如出现因违规操作而造成的任何伤害和损失均与本公司无关。
安全事项安装前：安装时：接线时：上电前:上电后：运行中：保养时：注意事项电机绝缘检查电机在首次使用、长时间放置后的再使用之前及定期检查时，应做电机绝缘检查，防止因电机绕组的绝缘失效而损坏变频器。
绝缘检查时一定要将电机连线从变频器分开，建议采用500V电压型兆欧表，应保证测得绝缘电阻不小于5MΩ。
大功率开关电源的EMC测试分析及正确选择EMI滤波器开关电源具有体积小、重量轻、效率高等优点，广泛应用于各个领域。
由于开关电源固有的特点，自身产生的各种噪声却形成一个很强的电磁干扰源。
所产生的干扰随着输出功率的增大而明显地增强，使整个电网的谐波污染状况愈加严重。
对电子设备的正常运行构成了潜在的威胁，因此解决开关电源的电磁干扰是减小电网污染的必要手段，本文对一台15kW开关电源的EMC测试，分析其测试结果，并介绍如何合理地正确选择EMI滤波器，以达到理想的抑制效果。
1 开关电源产生电磁干扰的机理图1为所测的15kW开关电源的传导骚扰值，由图中可以看出在0、15～15MHz大范围超差。
这是因为开关电源所产生的干扰噪声所为。
开关电源所产生的干扰噪声分为差模噪声和共模噪声。
图1未加任何抑制措施所测得的传导骚扰1.1共模噪声共模噪声是由共模电流，IcM所产生，其特征是以相同幅度、相同相位往返于任一电源线（L、N）与地线之间的噪声电流所产生。
图2为典型的开关电源共模噪声发射路径的电原理图。
图2 共模噪声电原理图由于开关电源的频率较高，在开关变压器原、副边及开关管外壳及其散热器（如接地）之间存在分布电容。
当开关管由导通切换到关断状态时，开关变压器分布电容（漏感等）存储的能量会与开关管集电极与地之问的分布电容进行能量交换，产生衰减振荡，导致开关管集电极与发射极之间的电压迅速上升。
这个按开关频率工作的脉冲束电流经集电极与地之问的分布电容返回任一电源线，而产牛共模噪声。
1.2差模噪声差模噪声是由差模电流IDM昕产生，其特征是往返于相线和零线之间且相位相反的噪声电流所产生。
1.2.1差模输入传导噪声图3为典型的开关电源差模输入传导噪声的电原理图。
其一是当开关电源的开关管由关断切换到导通时，回路电容C 通过开关管放电形成浪涌电流，它在回路阻抗上产生的电压就是差模噪声。
图3差模输入传导噪声电原理图其二是工频差模脉动噪声，它是由整流滤波电容c 在整流电压上升与下降期问的充放电过程中而产生的脉动电流与放电电流，也含有大量谐波成分构成差模噪声。

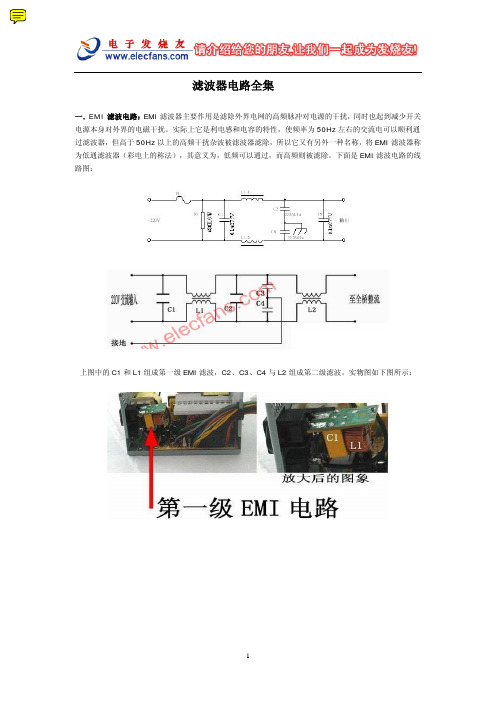

滤波器电路全集一．EMI滤波电路：EMI滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰。
实际上它是利电感和电容的特性，使频率为50Hz左右的交流电可以顺利通过滤波器，但高于50Hz以上的高频干扰杂波被滤波器滤除，所以它又有另外一种名称，将EMI滤波器称为低通滤波器（彩电上的称法），其意义为，低频可以通过，而高频则被滤除。
下面是EMI滤波电路的线路图：上图中的C1和L1组成第一级EMI滤波，C2、C3、C4与L2组成第二级滤波。
实物图如下图所示：二级EMI滤波电路在优质电源中，都有两道EMI滤波电路，其中一路在电源插座处，另外一路在电源的PCB板上（也有把两道EMI滤波电路都做在PCB板上的情况），这两道EMI电路，可以很好地滤除电网中的高频杂波和同相干扰电流，同时把电源中产生的电磁辐射削减到最低限度，使泄漏到电源外的电磁辐射量不至于对人体或其它设备造成不良影响。
劣质电源通常会省去第一级EMI滤波电路，甚至连第二级EMI滤波电路也省掉。
