地质矿产工作中MAPGIS的应用本文对MAPGIS软件在地质矿产工作中的应用作了简要的介绍，主要包括三个方面的内容，制作相关图件、建立找矿模型、空间查询和分析。
希望能为相关工作提供一些参考。
标签：MAPGIS 地质矿产工作应用0前言进入21世纪之后，社会发展对矿产资源需求量也更大，这也给地质矿产工作提出了更大的挑战。
随着MAPGIS在地质矿产工作中的应用，也使得相关工作变得更加便捷，笔者从以下两方面进行简要介绍。
1制作相关图件1.1地质图在对地质矿产资源进行探寻时，地质图是一个十分重要的依据。
对地质工作者来说，他们希望能够有一个“活的”地质图，以使得地质图的修编、更新等问题得到有效解决。
地质人员通过对地质体进行观察和推断，将相关结果以地质图的形式呈现出来，另外还要用区调报告、说明书等相关文字资料描述更为详细的地质特征。
所以，地质学家一直梦想能够将地质图和其他地质特征文档资料综合在一起，以便作更加深入的分析研究，从而摸索出地质成矿规律。
一般数字制图软件更加注重的是制图，而对图形要素所要描述的地质特征却并不在意。
虽然部分系统也对图层概念也有所引入，但是其功能仍无法满足相应需要。
比如，它能用相应图层码来对金矿和铁矿进行区分，但却并不能传达其储量、品位、规模等方面的内容，也就是不能用图层概念来进行多级分类。
其相关存储管理机制不够有效，因而并不能在点、线、面上对地质特征描述数据时进行同时录入。
而且，任何一个地质要素都在地质图上有其唯一的地理坐标，这是全世界统一的标准。
但一般制图软件职能做到对原图的精确复制，并无法统一配准图幅位置的相对坐标。
这些问题都可以通过MAPGIS得到有效的解决。
1.2储量计算图利用储量计算图可以计算矿产的储量，不仅能为储量计算提供依据，还能显示相关结果。
在对储量进行计算时，要将相关矿体在图上圈定，把计算块段进行划分，并对块段面积作准确地测定，对相关计算参数和计算结果等作明确标注。
我们从矿体地质特点以及储量计算方法等方面来划分，一般将储量计算图划分为三类：储量计算纵投影图、储量计算剖面图、储量计算平面图。

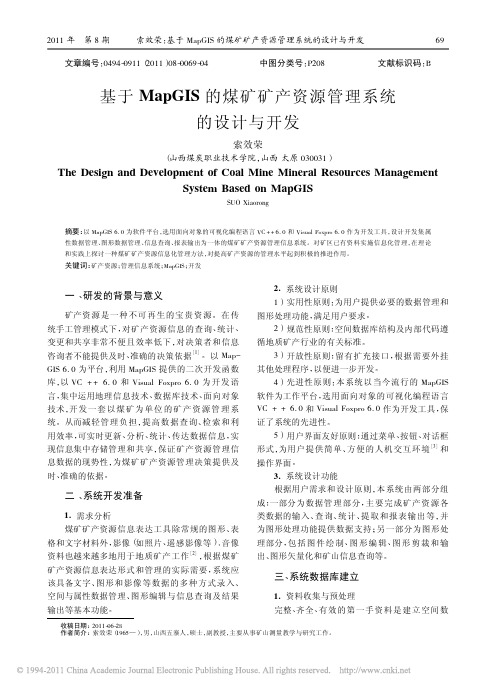

文章编号：0494-0911（2011）08-0069-04中图分类号：P208文献标识码：B基于MapGIS 的煤矿矿产资源管理系统的设计与开发索效荣（山西煤炭职业技术学院，山西太原030031）The Design and Development of Coal Mine Mineral Resources Management System Based on MapGISSUO Xiaorong摘要：以MapGIS 6．0为软件平台，选用面向对象的可视化编程语言VC ++6．0和Visual Foxpro 6．0作为开发工具，设计开发集属性数据管理、图形数据管理、信息查询、报表输出为一体的煤矿矿产资源管理信息系统。
对矿区已有资料实施信息化管理，在理论和实践上探讨一种煤矿矿产资源信息化管理方法，对提高矿产资源的管理水平起到积极的推进作用。
关键词：矿产资源；管理信息系统；MapGIS ；开发收稿日期：2011-06-28作者简介：索效荣（1965—），男，山西五寨人，硕士，副教授，主要从事矿山测量教学与研究工作。
一、研发的背景与意义矿产资源是一种不可再生的宝贵资源。
在传统手工管理模式下，对矿产资源信息的查询、统计、变更和共享非常不便且效率低下，对决策者和信息咨询者不能提供及时、准确的决策依据［1］。
以Map-GIS 6．0为平台，利用MapGIS 提供的二次开发函数库，以VC ++6．0和Visual Foxpro 6．0为开发语言，集中运用地理信息技术、数据库技术、面向对象技术，开发一套以煤矿为单位的矿产资源管理系统。
从而减轻管理负担，提高数据查询、检索和利用效率，可实时更新、分析、统计、传达数据信息，实现信息集中存储管理和共享，保证矿产资源管理信息数据的现势性，为煤矿矿产资源管理决策提供及时、准确的依据。
二、系统开发准备1．需求分析煤矿矿产资源信息表达工具除常规的图形、表格和文字材料外，影像（如照片、遥感影像等）、音像资料也越来越多地用于地质矿产工作［2］，根据煤矿矿产资源信息表达形式和管理的实际需要，系统应该具备文字、图形和影像等数据的多种方式录入、空间与属性数据管理、图形编辑与信息查询及结果输出等基本功能。
Excel和MAPGIS在我矿储量估算中的应用Microsoft Excel不但在各行各业广泛应用，而且在地质勘探工作中也普遍使用。
在地质储量估算所进行的大量计算中，此软件以准确、快捷的多种计算功能取代了以往的计算器，既节省了时间又提高了工作效率。
MAPGIS在各领域广泛应用。
地质勘探工作中的图件制作，主要将传统手工绘制的图件通过扫描成TIF 图像，按照图像矢量点、线文件后，进行误差校正，再拓扑造区达到图件的清绘目的，其弊病很多：一是手工绘制的底图将各种点通过坐标用尺将其展放底图上,但其工作量大又会产生很大误差;二是在扫描过程中由于纸张不平整等原因也会产生误差;三是在矢量化过程中即使放大中操作也会产生偏差;四是手工绘制后在计算机中又重新清绘一遍，重复进行工作，且无法达到图形文件定性、定量目的。
储量估算是地质报告编写的重要部分，工作量很大。
利用计算机各种应用软件把井下获得地质资料进行综合研究整理后直接编绘成图件、表格，可改变手工绘制成图周期较长、编制人员工作量大、成本高、精确度不稳定、易出现人为的误差等问题。
这样既减轻地质人员繁重的工作又准确无误地完成图件的编制，使图件一次完成。
下面笔者以某矿区煤层储量估算为例,应用Microsoft Excel软件,以MAPGIS为操作平台，探讨一下通过原始资料直接编制储量估算图、表及进行储量估算等全过程。
1 表格编制表格在Microsoft Excel中完成。
煤矿储量估算中共应需4张表格(矿层综合定深定厚表、块段中煤层平均真厚度表、矿层储量估算表、矿层储量汇总表)。
首先对每张表格进行格式设计。
在计算过程中表格所有的内容不能一次完成。
有的可先通过对原始资料进行综合整理后直接填录(如煤层厚度，煤结构);有的边制作储量估算图边进行表格的填录、计算块段煤层平均真厚度，有的在图件中直接获取块段内不同水平平面积，有的在储量估算图件制作完后在电子表中计算出储量、总储量估算表。

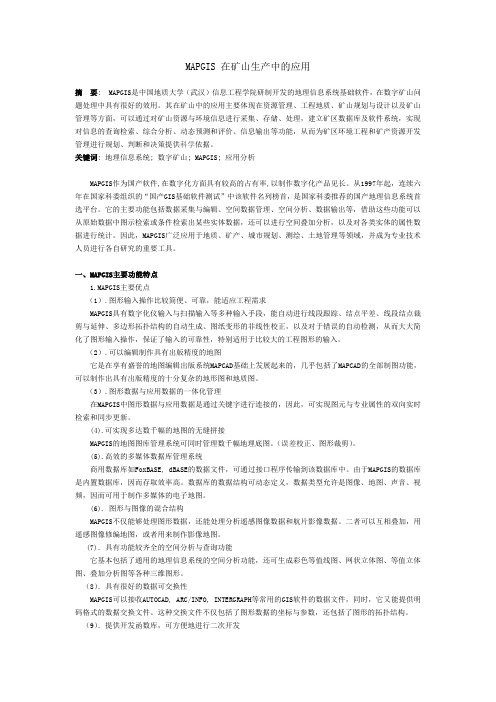

MAPGIS 在矿山生产中的应用摘要: MAPGIS是中国地质大学（武汉）信息工程学院研制开发的地理信息系统基础软件，在数字矿山问题处理中具有很好的效用。
其在矿山中的应用主要体现在资源管理、工程地质、矿山规划与设计以及矿山管理等方面，可以通过对矿山资源与环境信息进行采集、存储、处理，建立矿区数据库及软件系统，实现对信息的查询检索、综合分析、动态预测和评价、信息输出等功能，从而为矿区环境工程和矿产资源开发管理进行规划、判断和决策提供科学依据。
关键词: 地理信息系统; 数字矿山; MAPGIS; 应用分析MAPGIS作为国产软件,在数字化方面具有较高的占有率,以制作数字化产品见长。
从1997年起，连续六年在国家科委组织的“国产GIS基础软件测试”中该软件名列榜首，是国家科委推荐的国产地理信息系统首选平台。
它的主要功能包括数据采集与编辑、空间数据管理、空间分析、数据输出等，借助这些功能可以从原始数据中图示检索或条件检索出某些实体数据，还可以进行空间叠加分析，以及对各类实体的属性数据进行统计。
因此，MAPGIS广泛应用于地质、矿产、城市规划、测绘、土地管理等领域，并成为专业技术人员进行各自研究的重要工具。
一、MAPGIS主要功能特点1.MAPGIS主要优点（1）.图形输入操作比较简便、可靠，能适应工程需求MAPGIS具有数字化仪输入与扫描输入等多种输入手段，能自动进行线段跟踪、结点平差、线段结点裁剪与延伸、多边形拓扑结构的自动生成、图纸变形的非线性校正，以及对于错误的自动检测，从而大大简化了图形输入操作，保证了输入的可靠性，特别适用于比较大的工程图形的输入。
（2）.可以编辑制作具有出版精度的地图它是在享有盛誉的地图编辑出版系统MAPCAD基础上发展起来的，几乎包括了MAPCAD的全部制图功能，可以制作出具有出版精度的十分复杂的地形图和地质图。
（3）.图形数据与应用数据的一体化管理在MAPGIS中图形数据与应用数据是通过关键字进行连接的，因此，可实现图元与专业属性的双向实时检索和同步更新。
依托Mapgis 技术建立煤矿矿井地质测量体系【摘要】Mapgis 软件是一个集当代先进图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学为一体的大型智能软件系统。
在地图图形制作、地图投影变换、数据管理、数据分析、数据应用等多方面都可满足地质制图各项任务需要，现已广泛运用于数字化地质制图中，为地质数字化工作起到了重要作用。
本文主要探讨Mapgis 技术在煤矿矿井地质测量体系建立中的应用。
【关键词】Mapgis 技术；煤矿；矿井地质；测量在过去的十几年当中，不论是计算机技术和制图技术，还是地理信息系统和遥感测量技术，这些科学技术都在不断地发展和壮大，这就大大推进了很多行业的创新与变革，其中比较显著的就是测绘制图行业，而Mapgis 软件的出现就是其发展的核心力量，这种制图软件因其完善的制图程序，全面的性能特征以及简易便捷的修正功能而受到了越来越多单位以及个人的青睐。
在这种发展背景之下，Mapgis 制图软件的种类以及性能都得到了巨大的发展，不仅加快了软件工具的更新完善的进程，而且也大大提高了用户的可选择性。
1.Mapgis这一地理信息系统的相关涵盖所谓的Mapgis地理信息系统，指的是自主版权方面将数字集合在一起，进行制图、空间分析、数据管理等功能而形成了大型基础性地理信息系统软件的整合。
其有着自身特有的功能，数据的收集、整理、分析、理论的管理及数据的输入等都与此功能有密切的联系，同时，这些功能还可以再原有数据的基础上进行条件检索，找寻出与之相近的具体数值。
另外，还可以进行空间方面的数据叠加及分析，或是对各种数据的具体属性进行进一步的整合、统计及分析。
对于Mapgis的广泛应用上，以及上述讲到的相关领域，也都没有准也的技术人员进行技术工具方面的科学研究，但是却已经成为了相关人士所研究的一个重点。
对于Mapgis这一软件来讲，其具备国际化的先进水平，它是地理信息系统服务的总体集合，一般包含：图形编辑的子系统、数字化系统、数字高程模型系统、拓扑结构处理的子系统、专顶属性的定义和管理子系统、地图减边建库的子系统、数据库管理子系统、图像分析子系统、空间分析子系统以及图形输出中用来交换的子系统等一系列相关功能模块所组成的。
基于GIS的信息量法在矿产预测中的应用——以澜沧三岔河坝子铅锌矿为例马宏斌【摘要】Based on the study of the geological characteristics of the deposit,through applying statistical forecasting method and GIS technology on the deposit,this paper extracted geological,geochemical and remote sensing information and other metallogenic information,and it selected the favorable marks of mineralization and ore-controlling factors.Aided by Morpas(a mineral resource evaluation and analysis system)and information value method,the paper worked out 18 single-variable information(mineralization,fault structure,formation,remote sensing information,and geochemical anomaly)and 2 composite variable information and integrated information value(formation combination entropy and structural complexity).The author defined the prospecting information value threshold(3)and blocked out 8 favorable metallogenic targets(three A's,three B's and two C's).The method put forward by the author increased accuracy of prediction and provided basis for engineering verification works in the future.%在研究矿床地质特征的基础上,运用矿床统计预测方法和GIS技术,对地质、化探、遥感等成矿信息分析提取,选取有利矿化标志及控矿因素,借助矿产资源评价分析系统Morpas,采用信息量法计算出矿化、断裂构造、地层、遥感、化探异常18个单变量信息,地层组合熵、构造复杂度2个复合变量信息和综合信息量,厘定找矿信息量临界值(3),进而圈定有利成矿靶区8处,其中3个A级,3个B级,2个C级,提高了预测的准确度和精度,为下一步工程验证提供了依据.【期刊名称】《矿产与地质》【年(卷),期】2017(031)002【总页数】6页(P414-419)【关键词】找矿信息量法;定量预测;铅锌矿;成矿靶区【作者】马宏斌【作者单位】中国建筑材料工业地质勘查中心甘肃总队,甘肃天水741000【正文语种】中文【中图分类】P628+.2信息量法属统计学方法，一种简捷有效的综合预测法，它在一定的成矿理论指导下，以地(质)、物(探)、化(探)、遥(感)信息为基础，定量地评价各控矿要素在找矿作用中的权重，以确定有利成矿地段[1]。
资源储量估算软件
一、已通过评审的储量估算软件
1、MicroMine软件：2003年，中华人民共和国国土资源部对其资源储量计算部分予以认证。
2、Surpac软件：2004年，中华人民共和国国土资源部对其资源储量计算部分进行了评审并予以认证。
3、SD法：1997年通过国家级评审鉴定。
二、MapGIS“资源储量估算与矿体三维建模系统”软件
MapGIS“资源储量估算与矿体三维建模系统”软件，综合了传统矿产资源储量估算方法、地质统计学的克里格发与3D建模技术，研究开发了具有自主知识产权、面向全国固体矿产勘查项目的资源储量估算系统。
该系统具有如下特点：
1、该系统实现了从矿产资源勘查野外数据采集、数据管理、矿体圈定、地质建模、品位和资源储量估算全过程的数字化，实现了相关图表的生成自动化。
2、系统实现的断面法和地质块段法，综合考虑了我国矿产资源储量估算的实际情况，与手工方法相比，减少了误差，提高了工作效率。
3、在地质统计学资源储量估算方法方面，系统实现了普通克里格、泛克里格、指示克里格等方法。
流程清晰、界面简洁、易于使用。
4、系统实现的3D可视化矿体模型，建模功能全面、操作快捷。
生成的模型充分展示了矿体空间形态和地质构造特征。
系统已在于2008年通过全国危机矿山接替资源找矿项目管理办公室的评审，并在项目中的多个矿区完成了资源储量估算工作，结果可靠。
