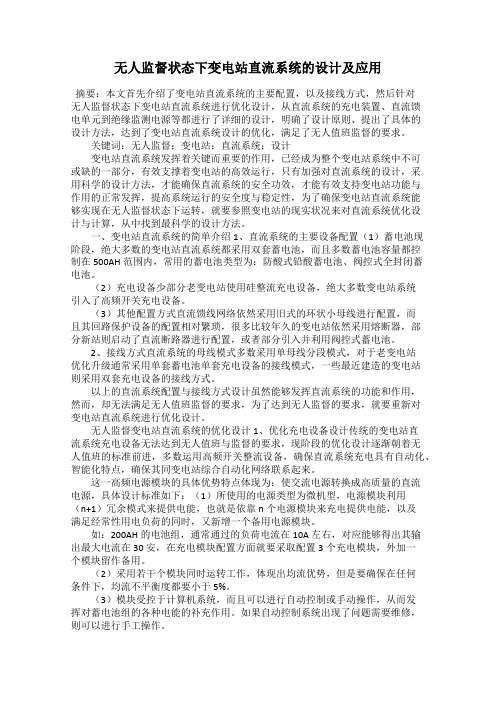

无人监督状态下变电站直流系统的设计及应用摘要：本文首先介绍了变电站直流系统的主要配置，以及接线方式，然后针对无人监督状态下变电站直流系统进行优化设计，从直流系统的充电装置、直流馈电单元到绝缘监测电源等都进行了详细的设计，明确了设计原则、提出了具体的设计方法，达到了变电站直流系统设计的优化，满足了无人值班监督的要求。
关键词：无人监督；变电站；直流系统；设计变电站直流系统发挥着关键而重要的作用，已经成为整个变电站系统中不可或缺的一部分，有效支撑着变电站的高效运行，只有加强对直流系统的设计，采用科学的设计方法，才能确保直流系统的安全功效，才能有效支持变电站功能与作用的正常发挥，提高系统运行的安全度与稳定性，为了确保变电站直流系统能够实现在无人监督状态下运转，就要参照变电站的现实状况来对直流系统优化设计与计算，从中找到最科学的设计方法。
一、变电站直流系统的简单介绍1、直流系统的主要设备配置（1）蓄电池现阶段，绝大多数的变电站直流系统都采用双套蓄电池，而且多数蓄电池容量都控制在500AH 范围内，常用的蓄电池类型为：防酸式铅酸蓄电池、阀控式全封闭蓄电池。
（2）充电设备少部分老变电站使用硅整流充电设备，绝大多数变电站系统引入了高频开关充电设备。
（3）其他配置方式直流馈线网络依然采用旧式的环状小母线进行配置，而且其回路保护设备的配置相对繁琐，很多比较年久的变电站依然采用熔断器，部分新站则启动了直流断路器进行配置，或者部分引入并利用阀控式蓄电池。
2、接线方式直流系统的母线模式多数采用单母线分段模式，对于老变电站优化升级通常采用单套蓄电池单套充电设备的接线模式，一些最近建造的变电站则采用双套充电设备的接线方式。
以上的直流系统配置与接线方式设计虽然能够发挥直流系统的功能和作用，然而，却无法满足无人值班监督的要求，为了达到无人监督的要求，就要重新对变电站直流系统进行优化设计。
无人监督变电站直流系统的优化设计1、优化充电设备设计传统的变电站直流系统充电设备无法达到无人值班与监督的要求，现阶段的优化设计逐渐朝着无人值班的标准前进，多数运用高频开关整流设备，确保直流系统充电具有自动化、智能化特点，确保其同变电站综合自动化网络联系起来。
110kV无人值班变电站直流系统负荷统计及容量计算背景介绍随着近年来电力行业的高速发展，无人值班变电站已经成为电力系统中不可或缺的一部分。
在这种变电站中，直流系统是一个重要的组成部分，它承担着对直流设备的供电、维护电池组的充电等任务。
因此，对于直流系统的负荷进行统计和容量计算，是无人值班变电站运行中必不可少的环节。
直流系统负荷统计直流系统的负荷可以分为两种：•静态负荷：指直流系统本身需要消耗的电能，如直流系统控制电路的供电。
•动态负荷：指直流系统连接的设备在运行时需求的电能。
对于无人值班变电站的直流系统，静态负荷通常是固定的，而动态负荷受到变电站中电力设备的影响，需要进行统计。
直流系统负荷统计的关键是明确需要统计的设备和其对应的负荷大小，具体步骤如下：1.获取设备清单：将直流系统中所有设备进行清单化，包括每个设备的名称、型号、数量等信息。
2.明确设备负荷：根据每个设备的型号和数量，获取其对应的负荷信息，计算出每种设备在工作时消耗的直流电流和直流电压。
3.统计总负荷：将所有设备的负荷相加，得出整个直流系统的总负荷大小。
直流系统容量计算容量计算是指确定电池组和充电设备的容量，以保证直流系统在运行过程中能够正常供电和充电，具体步骤如下：1.确定电池组容量：通过对直流系统工作时间的估计，确定电池组的容量。
一般来说，在直流系统工作负荷最大时，电池组需要能够维持至少6个小时的供电时间。
2.确定充电设备容量：根据电池组容量确定充电设备的容量。
一般来说，充电设备的容量应该不小于电池组容量的50%。
110kV无人值班变电站直流系统负荷统计和容量计算是无人值班变电站运行中非常重要的一部分。
通过明确直流系统的负荷和容量，可以保证无人值班变电站运行的稳定和可靠。
在实际操作中，还需要注意设备型号和数量的准确性，以及电池组和充电设备的安全运行。

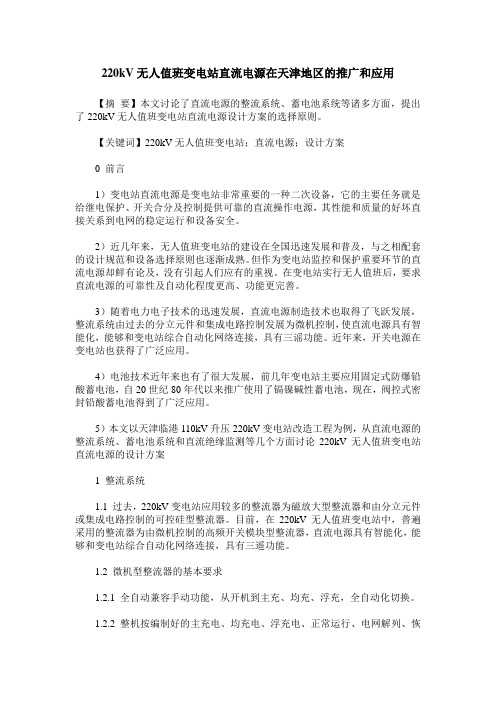

220kV无人值班变电站直流电源在天津地区的推广和应用【摘要】本文讨论了直流电源的整流系统、蓄电池系统等诸多方面，提出了220kV无人值班变电站直流电源设计方案的选择原则。
【关键词】220kV无人值班变电站；直流电源；设计方案0 前言1）变电站直流电源是变电站非常重要的一种二次设备，它的主要任务就是给继电保护、开关合分及控制提供可靠的直流操作电源，其性能和质量的好坏直接关系到电网的稳定运行和设备安全。
2）近几年来，无人值班变电站的建设在全国迅速发展和普及，与之相配套的设计规范和设备选择原则也逐渐成熟。
但作为变电站监控和保护重要环节的直流电源却鲜有论及，没有引起人们应有的重视。
在变电站实行无人值班后，要求直流电源的可靠性及自动化程度更高、功能更完善。
3）随着电力电子技术的迅速发展，直流电源制造技术也取得了飞跃发展，整流系统由过去的分立元件和集成电路控制发展为微机控制，使直流电源具有智能化，能够和变电站综合自动化网络连接，具有三谣功能。
近年来，开关电源在变电站也获得了广泛应用。
4）电池技术近年来也有了很大发展，前几年变电站主要应用固定式防爆铅酸蓄电池，自20世纪80年代以来推广使用了镉镍碱性蓄电池，现在，阀控式密封铅酸蓄电池得到了广泛应用。
5）本文以天津临港110kV升压220kV变电站改造工程为例，从直流电源的整流系统、蓄电池系统和直流绝缘监测等几个方面讨论220kV无人值班变电站直流电源的设计方案1 整流系统1.1 过去，220kV变电站应用较多的整流器为磁放大型整流器和由分立元件或集成电路控制的可控硅型整流器。
目前，在220kV无人值班变电站中，普遍采用的整流器为由微机控制的高频开关模块型整流器，直流电源具有智能化，能够和变电站综合自动化网络连接，具有三遥功能。
1.2 微机型整流器的基本要求1.2.1 全自动兼容手动功能，从开机到主充、均充、浮充，全自动化切换。
1.2.2 整机按编制好的主充电、均充电、浮充电、正常运行、电网解列、恢复送电等程序，实行自控制、自诊断、自报警、自存贮和自打印，无需人员干预。
变电站直流网络在线监控系统的实现刘昌界(安徽省电力公司毫州供电公司，安徽亳州236800)岱商要l提出了一种可舛变电站内尤其是无人值班变电站内的直流i受备进秆远方在线监控的系统，它利用公司的局城网B／s技本，gL4钟r 一台公司局域网内的微型机上可以实现：直流设务远方监控、直流设备运行历史查询和设备运行异常的情况E搬等功能。
鹾÷键词】变电站；直流；在线监控系统1系统应用的背景电力系统中的直流电源部分由蓄电池组、充电设备、直流屏等设备组成。
它的作用是：正常时为变电站内的断路器提供合闸直流电源：故障时，当厂、站用电中断的情况下为继电保护及自动装置、断路器跳闸与合闸、载波通信提供工作直流电源。
它的正常与否直接影响电力系统的安全可靠运行。
过去，公司各个变电站都有人值守，可以对直流设备的运行状态进行定期检查，因而可以及时发现并处理其出现的异常现象，保证变电站的安全稳定运行。
目前，公司大力实行集控站模式，推广无人值班变电站，虽然集控中心可以通过自动化获取变电站运行隋况的实时信息，但是对于直流部分只能得到少量的重要信息(包括：遥信量——充电机交流电源故障，充电机故障，直流绝缘接地，直流电源电压异常：遥测■——_j空母电压)。
它不能反映直流系统运行的详细信息，特别是它不能发现系统刚刚开始出现异常运行的情况，直到长期的异常运行发展为故障时才上发集控中心，此时，事故已经扩大。
如果能在异常现象刚出现时就及时发现并及时处理，就可以避免异常情况扩大。
所以需要设备维护人员对其进行定期检查。
此外，对直流设备运行的控制也是由维护人员进行现场操作的。
变电站多，维护人员少，显然无法保证按期按量完成。
在这种情况下，直流监控系统应运而生。
它的主要作用就是把各变电站的直流设备信息E送到监控中心，供其查询，同时监控中心也可以向各站发送控制命令。
这样，维护人员不但可以在监控中心对直流设备进行远方监控，还可以及时发现设备运行的不正常状态，及时处理，而不等其发展演变成事故。

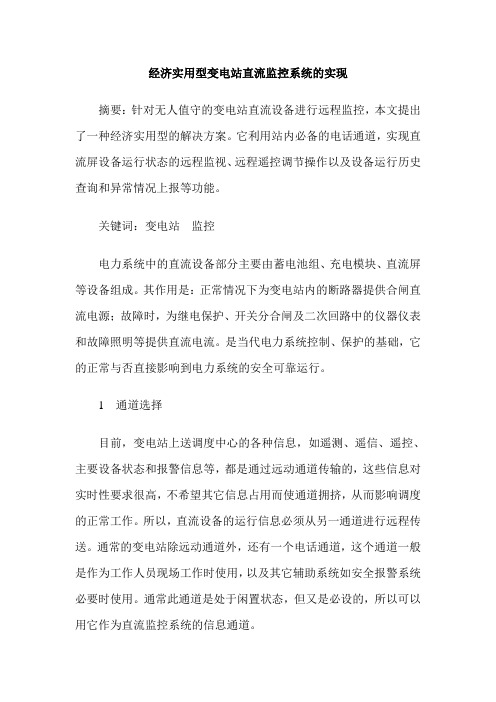

经济实用型变电站直流监控系统的实现摘要：针对无人值守的变电站直流设备进行远程监控，本文提出了一种经济实用型的解决方案。
它利用站内必备的电话通道，实现直流屏设备运行状态的远程监视、远程遥控调节操作以及设备运行历史查询和异常情况上报等功能。
关键词：变电站监控电力系统中的直流设备部分主要由蓄电池组、充电模块、直流屏等设备组成。
其作用是：正常情况下为变电站内的断路器提供合闸直流电源；故障时，为继电保护、开关分合闸及二次回路中的仪器仪表和故障照明等提供直流电流。
是当代电力系统控制、保护的基础，它的正常与否直接影响到电力系统的安全可靠运行。
1 通道选择目前，变电站上送调度中心的各种信息，如遥测、遥信、遥控、主要设备状态和报警信息等，都是通过远动通道传输的，这些信息对实时性要求很高，不希望其它信息占用而使通道拥挤，从而影响调度的正常工作。
所以，直流设备的运行信息必须从另一通道进行远程传送。
通常的变电站除远动通道外，还有一个电话通道，这个通道一般是作为工作人员现场工作时使用，以及其它辅助系统如安全报警系统必要时使用。
通常此通道是处于闲置状态，但又是必设的，所以可以用它作为直流监控系统的信息通道。
直流监控系统的数据信息量不是很大，发送时占用通道时间较短。
可以在工作时拔通，占用通道，结束后挂断，和其它系统分时地使用通道，从面保证各个系统的正常运行。
省去了重新铺设线路，建立网络连接的大量投入。
采用电话通道进行直流监控系统的设计，可谓是经济实用的设计，既能满足系统的性能要求，又不用额外的设备投入。
2 系统构成监控中心计算机（即上位机）通过Modem接入电话网，而现场监控器（下位机）也通过Modem与电话网连接。
双方Modem都可以相互呼叫对方，通过双方Modem和电话网建立远程通信链路，互传信息。
这样监控中心的上位机可以通过这个通信链路，获取各下位机的信息，定期巡检，此即无人值守的含义，并可发送控制命令，查询历史数据等；而各站的监控器也即下位机可以把每日定时运行数据和异常情况信息上报中心。
110kV无人值班某变电站直流系统接线摘要：本文利用双组蓄电池提供的双后备能力，设计了一套新型的110kV 变电站直流系统主接线方案，仅供参考。
关键词：无人值班变电站；直流系统：接线方案；1、下面以我公司承建110kV无人值班某变电站的设备改造时设计的直流接线方案。
某变电站10kV开关采用的是电磁机构，其动力馈出线电缆粗，直流屏出口熔断器定值大，约80～100A，相当于将直流母线引至了一次设备现场。
在动力电缆短路情况下，因馈线电阻较小，会有很大的短路电流，即使回路熔断器正常熔断，但在熔断过程中，蓄电池组及合闸、控制母线总电压已大幅降低，当低于保护电源正常工作允许值，会造成保护瞬时失电，如保护不能自启动，会造成失去保护，扩大事故。
2、新型接线方案的设计新方案（见图2）以现行的典型设计方案为基础，增加了控制母线联络熔断器、断路器及截止二极管等元件，既实现了2段控制母线互为热备用的功能又继承了典型方案接线简单明了、易于运行操作及检修维护的优点，而且便于利用原有设备进行现场改造，可节约大量改造资金。
2.1接线设计原则a.保证在任一组蓄电池、一台充电机、一段动力母线及馈出线短路等故障情况下，2段控制母线及馈出线不失电，电压不低于规定值。
b.在一段控制母线及馈出线短路等故障情况下，保证另一段控制母线不失电。
2.2主要设备配置充电机2台；阀控铅酸蓄电池2组，每组108只；PK-10型直流馈线屏4面，动力及控制母线分开，设2段动力母线，2段控制母线，带不可调降压硅堆2组；设微机绝缘监视装置（带支路检测）和常规型绝缘监视装置各1套；闪光装置2套；动力馈出线、控制保护馈出线若干。
2.3运行方式2.3.1正常情况2台充电机分带2组蓄电池各上1段动力母线运行，2段动力母线分列并分别经截止二极管及降压硅堆带2段控制母线，2段控制母线通过熔断器、断路器及双向二极管并列。
2.3.2事故情况a.在任一组蓄电池、充电机、动力母线及动力馈出线短路等故障情况下，动力母线电压下降至低于控制母线电压时，通过截止二极管与所带控制母线隔离；所带控制母线负荷由另一段控制母线通过熔断器、断路器及双向二极管提供。
浅谈无人值班变电站远方监控四遥信息量的配置【摘要】随着变电站无人值班模式的全面实施，遥测、遥信、遥控、遥调信息成为变电运行值班员监控无人值班变电站设备运行状况的重要手段。
根据现场运行经验，按电网信息化要求，从规范化、实用化和确保安全运行的角度出发，对目前无人值班变电站远方监控系统设置模式，遥测、遥信、遥控、遥调的信息配置、存在问题等方面进行了分析和探讨，并结合实际提出了应采取的具体对策。
【关键词】变电站；远方监控；四遥信息量1 无人值班变电站远方监控的现状目前玉溪电网共有变电站60座，均为综合自动化变电站，除2座500kV变电站外，其余58座变电站由六大集控站负责监控。
单一集控站最多监控15座变电站，集控系统主要有国电南瑞公司的OPEN2000集控系统及国电南京自动化公司的DS3000集控系统。
不同的监控系统所监控的变电站四遥量配置基本相同，只是用户界面及监控系统特殊功能略有差别。
2 无人值班变电站远方监控四遥信息量中存在的问题根据无人值班变电站安全运行要求，需要向远方监控系统上传送的信息量通常分为遥测量、遥信量、遥控量和遥调量四个类别，其中对关键遥信量，如SF6气压、断路器控制回路断线、直流系统、主保护动作等做成光字牌，以便运行人员进行监控。
在集控站对无人值班站进行远方监控过程中，在四遥量的配置上还存在较多问题，不利于集控值班人员及时发现无人值班站的各类异常，有一定的安全隐患。
2.1 遥测2.1.1 遥测量的内容（1）主变压器单元：各侧的有功、无功功率、电流、功率因数，主变油温，主变有载分接开关位置（遥测）；（2）线路单元：有功、无功功率、三相电流、线路PT电压、功率因数；（3）母联单元：三相电流；（4）母线单元：三相线电压、相电压、零序电压；（5）电容器单元：无功功率、三相电流；（6）直流系统单元：浮充电压、蓄电池电压、控母电压、充电电流、母线对地电压、母线对地绝缘电阻；（7）站用变单元：电压、电流、有功、无功功率；（8）公用单元：系统频率，环境温度等。
