γ射线探伤场所监督检查技术程序(FY2-2)

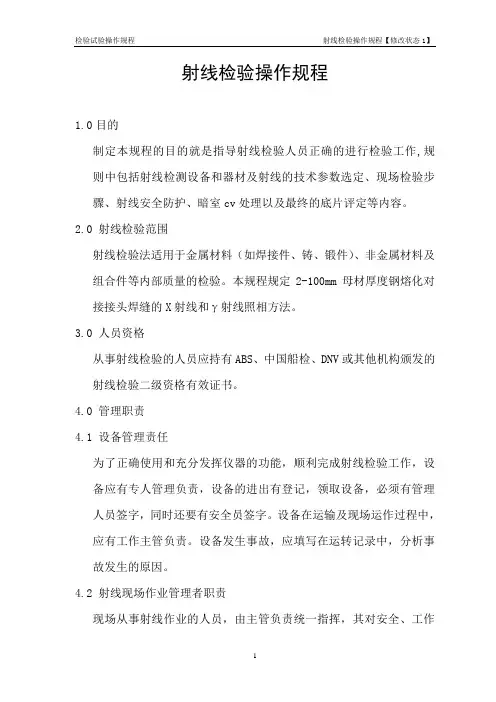

射线检验操作规程1.0目的制定本规程的目的就是指导射线检验人员正确的进行检验工作,规则中包括射线检测设备和器材及射线的技术参数选定、现场检验步骤、射线安全防护、暗室cv处理以及最终的底片评定等内容。

2.0 射线检验范围射线检验法适用于金属材料（如焊接件、铸、锻件）、非金属材料及组合件等内部质量的检验。

本规程规定2-100mm母材厚度钢熔化对接接头焊缝的X射线和γ射线照相方法。

3.0 人员资格从事射线检验的人员应持有ABS、中国船检、DNV或其他机构颁发的射线检验二级资格有效证书。

4.0 管理职责4.1 设备管理责任为了正确使用和充分发挥仪器的功能，顺利完成射线检验工作，设备应有专人管理负责，设备的进出有登记，领取设备，必须有管理人员签字，同时还要有安全员签字。

设备在运输及现场运作过程中，应有工作主管负责。

设备发生事故，应填写在运转记录中，分析事故发生的原因。

4.2 射线现场作业管理者职责现场从事射线作业的人员，由主管负责统一指挥，其对安全、工作质量负责。

4.3 暗室的管理职责暗室操作人员应严格按自动洗片机操作规程操作，随时注意自动洗片机的运转情况，严格调试控制显、定影温度和烘干温度，检查显、定影的补充情况，以及辊子运转情况是否良好，发现异常应随时停机检查处理。

手工冲片装置等应精心使用和保管显、定影的化学药品，按规定必须要有质量合格证明，应按规定的比例和顺序配制显、定影液。

胶片不应大量存放暗室，应随用随领，以防变质。

暗室红灯应调整适当的亮速，以防底片产生附加灰雾度。

4.4 评片职责具有II级及以上资格的检验人员才能评片，评片人应在了解射线照相操作人员所提供的实际操作情况及参考图纸和原始记录的基础上，进行底片评定，然后签发射线报告，评片人员应对评定的底片和报告负有责任。

评片报告、档案资料应按年、月，按一定的编排顺序装订成册归入档案，由专人进行管理，一般底片和档案资料报告等技术文件存期为5年，压力容器方面的底片和技术文件资料为7年。

工业Ⅱ类放射源γ室外探伤（现场探伤）监督管理办法一、监督检查目的工业Ⅱ类放射源室外探伤，主要用于焊接部件质量好坏的情况检查。

如果使用不当易对工作人员和环境造成潜在危害。

对这类单位进行监督检查，主要通过对探伤现场的控制区、监督区进行监测，以确保工作人员、公众和环境的安全。

二、检查程序适用范围本程序适用于γ室外（现场）探伤单位的监督检查。

三、必须具备的防护设施1.电离辐射警示标志：工作场所电离辐射警示标志和警戒线；2.放射源管理：放射源编码与源对应；3.放射源贮存设施：放射源的存放应具有单独的贮存库并有专人保管；4.贮存库安全措施：应设置安装防盗装置、视频监控装置及安全连锁装置，同时设置双锁并有2人分别保管钥匙；5.放射源使用时的安全措施：应有安全的暂存位置并有专人保管，放射源的使用和归还必须有记录并有领用人和保管人的签字；6.便携式剂量监测仪：能正常运行；7.个人剂量报警仪：能正常运行；8.个人剂量计：工作人员在工作时应佩戴，定期送检，每季度进行一次个人剂量监测，并建有个人剂量健康档案；9.对现场探伤作业要求：在现场探伤作业时必须划出控制区和监督区，并在边界设置辐射警示标志及警示绳等，同时安排人员值守，每次作业完成后应有监测记录；四、必须建立的管理制度及应有的基本内容和相关档案资料1.通过省级环境保护主管部门审批的核技术应用环境影响评价文件和“三同时”验收文件；2.《辐射安全许可证》正、副本；3.环境保护主管部门认可的防护专业知识及相关法律法规的培训和考核合格的相关证明；4.操作规程：（1）辐射装置的操作程序；（2）辐射安全防护设施及仪器的操作程序；（3）仪表的操作程序；5.人员岗位职责：辐射防护负责人、辐射监管及操作人员的职责范围及要求；6.设备的维护与检查制度：（1）辐射装置、设备及核仪器应定期维护维修，并有维护维修记录，有维修人员及验收人员的交接登记及签字；（2）防护设施及警示装置（联锁装置及警示灯等）应定期维修维护，应有维修记录，并有维修和验收人员的签字；（3）监测仪器应定期进行校核；7.辐射防护和安全保卫制度：（1）辐射防护负责人和所有辐射工作人员在上岗前必须参加环境保护主管部门认可的培训机构组织的辐射安全专业知识和防护知识培训，做到持证上岗；（2）进入辐射工作场所必须佩带个人剂量仪和个人剂量报警仪；（3）针对辐射装置制定具体的防护和安保措施。

• 密封壳 • ISO 2919 设计和测试 • 特殊形状设计和测试 • 用户进行的泄漏测试
精选ppt
24
2、γ射线探伤机介绍（续）
直通道铱-192 Ⅱ型源辫
精选ppt
25
2、γ射线探伤机介绍（续）
直通道硒-75源辫
精选ppt
26
2、γ射线探伤机介绍（续）
S 通道铱-192源辫
精选ppt
27
2、γ射线探伤机介绍（续）
❖2.2 γ射线探伤机的构成和结构原理 ❖ 2.2.1源辫（源托）
放射源的源辫是用来输送放射源的机构，源辫是由 不锈钢绳或钨合金制作而成。通过驱动装置与源 连接后，由手动或自动传输装置，通过输源管螺 旋通道将放射源（Ir-192或Se-75）输送到顶端。
精选ppt
23
2、γ射线探伤机介绍（续）
密封源结构
2、γ射线探伤机介绍（续）
❖2.2.4 源辫位置指示系统 源辫位置指示系统与控制部件齿轮相连接，功
能包括：用不同的灯光颜色显示源辫位置，绿色灯 光显示源在容器内，红色闪烁灯光显示源在容器外 ；用液晶数字显示源辫离开容器距离；用语言提示 源辫已离开源容器，当放射源输出容器外时，有语 言报警和红灯闪烁报警。
精选ppt
18
2、γ射线探伤机介绍（续）
铱-192 DL-IIC
精选ppt
19
2、γ射线探伤机介绍（续）
铱-192 YG-192B 型
精选ppt
20
2、γ射线探伤机介绍（续）
硒－75 DL-VA
精选ppt
21
2、γ射线探伤机介绍（续）
硒－75 YG-75型
精选ppt
22
2、γ射线探伤机介绍（续）

射线探伤安全技术操作规程射线探伤是一项常见的无损检测技术，被广泛应用于工业领域，用于检测材料内部的缺陷和结构的变化。

然而，由于射线探伤涉及到辐射安全问题，所以在进行射线探伤操作时，必须遵守一系列的安全规程和操作规范，以确保人员的安全和环境的保护。

下面是射线探伤安全技术操作规程的主要内容：1. 基本原则：- 严格遵守辐射安全法规和相关标准。

- 所有参与射线探伤操作的人员必须接受专业的培训，并持有相关证书。

- 在进行探伤前，必须对探伤设备进行检查和维护，确保其正常工作。

2. 辐射安全控制：- 在每个工作区域内设置辐射防护设施，包括辐射防护墙壁和门、辐射防护屏蔽和警示标志等。

- 所有参与人员必须戴上适当的防护装备，如防护服、手套、面罩和护目镜等。

- 射线源必须妥善存放，避免与人员和其他可燃易腐蚀物品接触。

3. 工作前准备：- 在开始工作之前，需进行辐射源的辐射强度测试，并记录测试结果。

- 检查探测设备和辐射源的完好性和正确性。

- 根据探测对象的特点和要求，制定详细的工作计划和操作步骤。

4. 工作过程：- 在探伤现场设立警戒区域，禁止非工作人员进入。

- 确保射线源的正确定位，并采取合适的射线源展开方式。

- 控制射线源的使用时间，避免过长时间的曝光。

- 在探伤过程中，必须实施实时监测，确保辐射剂量在安全范围内。

- 射线源使用完毕后，必须立即将其收回并安全存放，以避免未经控制的辐射泄露。

5. 后期处理：- 在探伤完成后，应进行辐射强度测量，并记录测试结果。

- 清理现场，保持干净整洁，并确保没有辐射源残留。

- 将辐射监测设备送至合格机构进行定期校准和维护。

总结：射线探伤安全技术操作规程是确保射线探伤操作的安全性和可靠性的基础。

通过遵守这些规程，可以最大限度地保护人员的健康和环境的安全，同时提高射线探伤工作的效率和准确性。

在进行射线探伤操作前，必须对相关规程进行全面的培训和理解，并在操作过程中严格按照规程要求执行。
