互锁电路图及工作原理互锁电路是一种常见的电子电路，它在工业控制系统中起着非常重要的作用。
互锁电路可以确保在某些特定条件下，只有一个设备处于工作状态，以避免可能的危险或错误发生。
在本文中，我们将介绍互锁电路的工作原理和电路图，希望对您有所帮助。
首先，让我们来了解一下互锁电路的工作原理。
互锁电路通常由多个开关和继电器组成，通过这些元件的组合，可以实现对设备的互锁控制。
当其中一个设备处于工作状态时，其他设备将被禁止启动，直到当前设备停止工作后，其他设备才能启动。
这种设计可以有效地防止设备之间的干扰，确保工作的安全和稳定。
接下来，我们来看一下互锁电路的电路图。
互锁电路的电路图通常比较简单明了，主要包括开关、继电器、电源和负载等元件。
通过合理的连接和布局，可以实现对设备的互锁控制。
在电路图中，开关通常用于手动控制，继电器则起到了自动控制的作用。
整个电路图的设计需要考虑到设备之间的逻辑关系，以及对设备状态的监测和反馈，确保互锁控制的可靠性和稳定性。
在实际的工程应用中，互锁电路通常被广泛应用于各种自动化设备和控制系统中。
比如在工厂生产线上，通过互锁电路可以确保各个设备的协调运行，避免设备之间的冲突和干扰。
在电力系统中，互锁电路也可以用来实现对发电机组和负载之间的互锁控制，确保系统的安全稳定运行。
总之，互锁电路在工业控制系统中扮演着非常重要的角色，它可以有效地提高设备的运行效率和安全性。
综上所述，互锁电路是一种在工业控制系统中非常重要的电子电路，它通过对设备的互锁控制，确保了设备的安全和稳定运行。
通过本文的介绍，相信您对互锁电路的工作原理和电路图有了更深入的了解，希望对您在工程设计和实际应用中有所帮助。

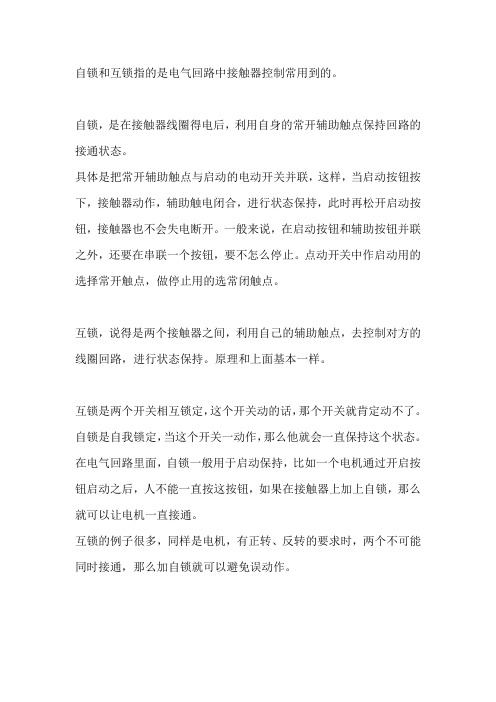

自锁和互锁指的是电气回路中接触器控制常用到的。
自锁，是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态。
具体是把常开辅助触点与启动的电动开关并联，这样，当启动按钮按下，接触器动作，辅助触电闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助按钮并联之外，还要在串联一个按钮，要不怎么停止。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
互锁，说得是两个接触器之间，利用自己的辅助触点，去控制对方的线圈回路，进行状态保持。
原理和上面基本一样。
互锁是两个开关相互锁定，这个开关动的话，那个开关就肯定动不了。
自锁是自我锁定，当这个开关一动作，那么他就会一直保持这个状态。
在电气回路里面，自锁一般用于启动保持，比如一个电机通过开启按钮启动之后，人不能一直按这按钮，如果在接触器上加上自锁，那么就可以让电机一直接通。
互锁的例子很多，同样是电机，有正转、反转的要求时，两个不可能同时接通，那么加自锁就可以避免误动作。
电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
1.基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；
按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。
2 直接启动，延时停止
通过时间继电器作用，延时使回路断开。
3 控制电机正反转
使用双重互锁，采用复合按钮和2个接触器。
将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~
4 顺停、逆停循环
5 电机轮流循环启动
6 三台电机轮流循环
7 单按钮控制电机启动停止
8 时间继电器控制双速电机
9 定子串电阻降压启动
这个不太常用！
10 延边三角形降压启动
这个知道就行！！！
11 星三角降压启动
照片名称：星三角降压启动实物接线图
照片名称：星三角
照片名称：星三角启动控制线路图
照片名称：星三角
（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应
该采取降压的方式。
）
12 自耦降压
这也是很使用的降压启动控制线路。
一般大于40千瓦的电机使用。

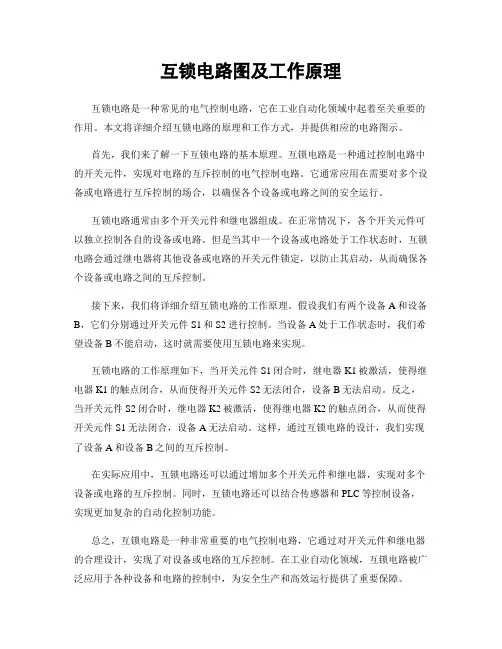

互锁电路图及工作原理互锁电路是一种常见的电气控制电路，它在工业自动化领域中起着至关重要的作用。
本文将详细介绍互锁电路的原理和工作方式，并提供相应的电路图示。
首先，我们来了解一下互锁电路的基本原理。
互锁电路是一种通过控制电路中的开关元件，实现对电路的互斥控制的电气控制电路。
它通常应用在需要对多个设备或电路进行互斥控制的场合，以确保各个设备或电路之间的安全运行。
互锁电路通常由多个开关元件和继电器组成。
在正常情况下，各个开关元件可以独立控制各自的设备或电路。
但是当其中一个设备或电路处于工作状态时，互锁电路会通过继电器将其他设备或电路的开关元件锁定，以防止其启动，从而确保各个设备或电路之间的互斥控制。
接下来，我们将详细介绍互锁电路的工作原理。
假设我们有两个设备A和设备B，它们分别通过开关元件S1和S2进行控制。
当设备A处于工作状态时，我们希望设备B不能启动，这时就需要使用互锁电路来实现。
互锁电路的工作原理如下，当开关元件S1闭合时，继电器K1被激活，使得继电器K1的触点闭合，从而使得开关元件S2无法闭合，设备B无法启动。
反之，当开关元件S2闭合时，继电器K2被激活，使得继电器K2的触点闭合，从而使得开关元件S1无法闭合，设备A无法启动。
这样，通过互锁电路的设计，我们实现了设备A和设备B之间的互斥控制。
在实际应用中，互锁电路还可以通过增加多个开关元件和继电器，实现对多个设备或电路的互斥控制。
同时，互锁电路还可以结合传感器和PLC等控制设备，实现更加复杂的自动化控制功能。
总之，互锁电路是一种非常重要的电气控制电路，它通过对开关元件和继电器的合理设计，实现了对设备或电路的互斥控制。
在工业自动化领域，互锁电路被广泛应用于各种设备和电路的控制中，为安全生产和高效运行提供了重要保障。
以上就是关于互锁电路图及工作原理的详细介绍，希望对大家有所帮助。
如果您对互锁电路还有其他疑问或需要进一步了解，欢迎随时与我们联系。
共享知识分享快乐三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。
1）．点动控制合上开关S，三相电源被引入控制电路，但电动机还不能起动。
SBKM，接触器按下按钮线圈通电，衔铁吸合，常SBS SFUFU开主触点接通，电动机定SB子接入三相电源起动运KMKMKMSB转。
松开按钮，M M3～～3KM线圈断电，衔接触器(a) 接线示意图(b) 电气原理图铁松开，常开主触点断开，电动机因断电而停转。
2).直接起动控制SB接触器按下起动按钮，1（）起动过程。
1S KMSBKM的辅助常开触点并联的线圈通电，与FR1FU KMSB线圈持续通电，闭合，以保证松开按钮后SB11SBKMKMKM2KM的主触点持续闭合，串联在电动机回路中的FR 电动机连续运转，从而实现连续运转控制。
M～3．共享知识分享快乐SB，（2）停止过程。
按下停止按钮2S KMKMSB的接触器并联的线圈断电，与FRFU SB辅助常开触点断开，以保证松开按S1SKKK2KM串联在电动机回路中线圈持续失电，FR KM的主触点持续断开，电动机停转。
3KMSB的辅助常开触点的这种作并联的与1用称为自锁。
图示控制电路还可实现短路保护、过载保护和零压保护。
FU。
一旦电路发生a)起短路保护的是串接在主电路中的熔断器短路故障，熔体立即熔断，电动机立即停转。
FR。
当过载时，热继电器的发热元起过载保护的是热继电器b)KM线圈断电，串联在件发热，将其常闭触点断开，使接触器KMKM辅助的主触点断开，电动机停转。
同时电动机回路中的触点也断开，解除自锁。
故障排除后若要重新起动，需按下FRFR的复位按钮，使的常闭触点复位（闭合）即可。
KM本身。
当电源暂时断电c)起零压（或欠压）保护的是接触器KM线圈的电磁吸力不足，衔铁自或电压严重下降时，接触器行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。
电气控制电路中自锁与互锁原理电气控制回路要先将分别控制正反转停止的两个按钮串联接好，随后将两个分别控制正反转启动的两个按钮并联接好后与停钮的一端接好，停钮的另一端准备与电源连接，然后再把分别正转反转主接触器的常开辅助接点分别并联在各自相对应的启动按钮两端，之后再将各自主接触器的常闭辅助接点串联到对方的启动回路中，也就是说正转的常闭串接在反转启动按钮的一端，相对应反转的常闭接点要与正转的启动按钮一端串联，起到互锁的作用，(就是说正转运行时期接触器常闭辅助接点会将反转的启动回路断开，反之则依然是这个道理，为的是防止同时期按下下按钮会造成一次回路的相间短路，这个待会再解释)，然后将两个常闭接点的另一端分别与所对应的启动回路的主接触器的线圈一段进行连接(就是说控制正转地启动的回路就串接正转接触器的线圈一段，反转起动控制回路就与反转的主接触器线圈一端串接，不要弄混了)将两个线圈的另一端并联接在一起后接入热继电器的常闭接点的一端，热继电器常闭接点的另一端准备与中性点N或另一相线连接，这要看主接触器线圈的电压(220V就与中性点N连接，380v的话就接另外一相线)，还需要在控制回路的最前端即停止按钮准备接电源的一端在接相线制前要经过一个控制保险，现在只能说控制回路接好了。
下面就接主回路，主回路需要2个接触器，分别用于正转和反转时接通主回路，所以将两个接触器主触头的上端分别与三相交流电源的3条相线连接，而主触头的下端对应的触头上则要将其中任意两条线互换一下，然后按照互换以后的顺序接入电动机绕组连接好以后的3个连接片上(比如说三相电源ABC顺序接到一个接触器上口，并在此处按照相同的顺序与另外一个接触器上口并联，然后其中一个接触器的下口还按照ABC的顺序引出线接到电机绕组连接片，而同时要按照ACB或BAC或CBA的顺序将引出线接到另外一个接触器的下口)，另外还要在接触器到电机接线盒接线处之间先行串接热继电器的主接点，同时还要在电源引线与接触器上口之间串接熔断器。
