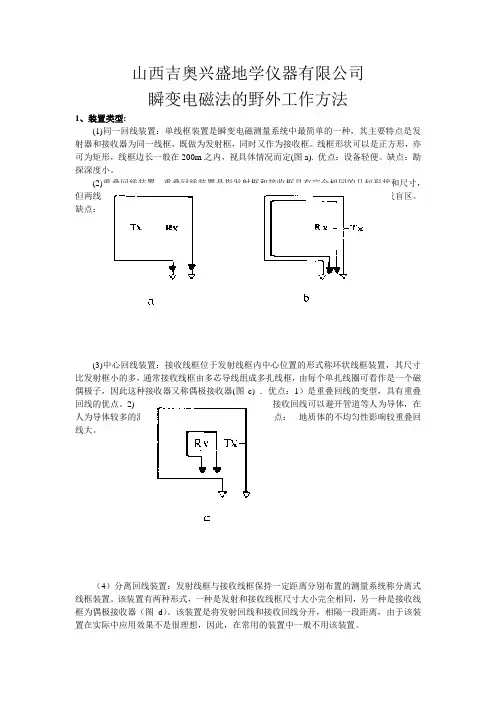

山西吉奥兴盛地学仪器有限公司瞬变电磁法的野外工作方法1、装置类型:(1)同一回线装置：单线框装置是瞬变电磁测量系统中最简单的一种，其主要特点是发射器和接收器为同一线框，既做为发射框，同时又作为接收框。

线框形状可以是正方形，亦可为矩形，线框边长一般在200m之内，视具体情况而定(图a). 优点：设备轻便。

缺点：勘探深度小。

(2)重叠回线装置：重叠回线装置是指发射框和接收框具有完全相同的几何形状和尺寸，但两线框相互独立布置在同一位置上(图b)．优点：发射线圈逐测点移动，不会激发盲区。

缺点：分辨率相对较低，人文导体较多处很难避开，设备较重，铺线较麻烦。

(3)中心回线装置：接收线框位于发射线框内中心位置的形式称环状线框装置，其尺寸比发射框小的多，通常接收线框由多芯导线组成多扎线框，由每个单扎线圈可看作是一个磁偶极子，因此这种接收器又称偶极接收器(图c) ．优点：1）是重叠回线的变型，具有重叠回线的优点。

2) 可观测水平分量，分辨率较高。

3) 接收回线可以避开管道等人为导体，在人为导体较多的测区，其数据质量优于重叠回线。

缺点：地质体的不均匀性影响较重叠回线大。

（4）分离回线装置：发射线框与接收线框保持一定距离分别布置的测量系统称分离式线框装置。

该装置有两种形式，一种是发射和接收线框尺寸大小完全相同，另一种是接收线框为偶极接收器（图d）。

该装置是将发射回线和接收回线分开，相隔一段距离，由于该装置在实际中应用效果不是很理想，因此，在常用的装置中一般不用该装置。

(5)双线框装置：双线框装置是由两个大小相同，平行而相邻的线框并联构成。

该装置如图e 所示，双线框即做发射线框，又做接收线框，工作方式类似于单线框装置;发射和接收线框分别由两个大小相同而又独立的双线框组成，工作方式类似于共线框装置。

双线框装置抗干扰能力强，但施工不方便，使用时受到限制。

(6)固定发射移动接收装置（大回线外组合、大回线内组合）：该装置由一个固定的大线框和一个可移动的多绕层小线框组成，大线框为发射框、小线框为接收框。

瞬变电磁法简介第三节瞬变电磁法（TEM）一、方法原理瞬变电磁法是利用不接地回线或接地线源通以脉冲电流为场源，以激励探测目的物感应二次电流，在脉冲间歇测量二次场随时间变化的响应。

当发射回线中的电流突然断开时，在介质中激励出二次涡流场（激发极化场），二次场从产生到结束的时间是短暂的，这就是“瞬变”名词的由来。

在二次涡流场的衰减过程中，早期以高频为主，反映的是浅层信息，晚期以低频为主，反映的是深层地下信息。

研究瞬变电磁场随时间变化规律，即可探测不同导电性介质的垂向分布。

瞬变电磁法的探测深度与回线线圈的大小、匝数有关，线圈越大、匝数越多，探测的深度就越深。

瞬变电磁法的观测是在脉冲间隙中进行，不存在一次场源的干扰，这称之为时间上的可分性，脉冲是多频率的合成，不同的延时观测的主频率不同，相应的时间场在地层中的传播速度不同，调查的深度也就不同，这称之为空间的可分性。

由这两种可分性导致瞬变电磁法有以下特点：把频率域法的精确度问题转化成灵敏度问题，加大功率，灵敏度可以增大信噪比，加大勘探深度；在高阻围岩地区不会产生地形起伏影响的假异常；在低阻围岩地区由于是多道观测，早期道的地形影响也较易分辨；可以采用同点组合（同一回线、重叠回线等）进行观测，使与探测目标的耦合最好，取得的异常强，形态简单，分层能力强；线圈点位、方位或接收距要求相对不严格，测地工作简单，功效高；有穿透低阻覆盖层的能力，探测深度大；剖面测量与测深工作同时完成，提供了更多有用信息，减少了多解性。

二、地球物理前提由于瞬变电磁法是观测断电后由一次脉冲激励出的二次涡流场随时间的变化规律，二次涡流场随时间的衰减快慢和强弱与被探测介质（道碴、混凝土、岩石等）及介质状态（含水与干燥、完整与破裂）有关，TEM法衰减曲线的变化过程反映了检测点由高频到低频、由浅层到深层的地质信息变化过程。

检测的参数是各层规一化的电阻率，对实测的衰减曲线进行反演拟合，绘制地下电性分层及分层的电阻率柱状图，进而以反演拟合曲线为基础，绘制成曲线簇断面图、等值线断面图及电性分级断面图。

瞬变电磁法的原理及野外工作技术简介摘要：瞬变电磁法是地球物理勘察中应用较多的一种勘探方法之一，它基于电性差异，主要用于寻找低阻目标物，研究浅成至中深层地电结构。

具有较高的抗干扰能力和分辨率。

关键词：瞬变电磁;装置;回线;野外工作技术1原理及优点瞬变电磁法（Transient Electromagnetic Method，简称TEM）是一种人工源的时间域电磁法。

它的基本原理是利用不接地回线或电极向地下发送脉冲式一次电磁场，即在导电率为σ、导磁率为μ的均匀各向同性大地表面敷设面积为零的矩形发射回线在回线中供以的阶跃脉冲电流，将产生一个向地下传播的一次瞬变磁场，在该磁场的激励下，在地质体内产生涡流，在一次场消失后，涡流不能立即消失，它将有一个衰减过程，在此过程又产生一个衰减的二次场向地下传播。

在地表用接收线圈或接地电极观测该二次电磁场的空间和时间分布。

在瞬变过程的早期阶段，频谱中高频成分占优势，因此涡旋电流主要分布在地表附近，由于趋肤深度的高频效应，阻碍电磁场向地下深部传播，因此早期阶段的瞬变场主要反映地层的浅部地质信息。

在晚期阶段，高频成分被导电介质吸收，低频成分占主导地位，在这一阶段，局部地质体中的涡流，实际上全部消失，而各层产生的涡流磁场之间的连续相互作用使场平均化，这时瞬变场的大小主要依赖于地电断面总的纵向电导。

由于瞬变电磁测深法是在一次场断电后测量纯二次场，不存在一次场的干扰与普通电法相比，瞬变电磁法具有探测深度大、位置分辨率和测深分辨率高、不受静态位移影响、操作简便迅速、穿透高阻层能力强、不受接地电阻影响、地形影响小、对低阻地质体反应灵敏、生产效率高、可作大面积长距离堤防普查等优点。

2装置瞬变电磁法的激励场源主要有两种，一种是载流线圈或回线形式的磁源，另一种是接地电极形式的电流源。

发射的电流脉冲波形主要有矩形波、梯形波和半正弦波，不同波形有不同的频谱，激发的二次场频谱也不相同。

瞬变电磁自其发展以来，工作方式多种多样．例如：重叠回线装置、中心回线装置、同一回线装置、偶极装置等。

北京欧华联科技有限责任公司应用中的瞬变电磁法—PROTEM瞬变电磁仪主要内容一、瞬变电磁法原理二、如何实现瞬变电磁法原理三、观测装置及初始场四、初始场与导体耦合问题五、不同地质结构的瞬变电磁响应六、野外工作七、资料解释及应用实例八、井中瞬变电磁法尊敬的用户：您好！您是PROTEM瞬变电磁仪或瞬变电磁法用户，相信您在使用中已经取得了很多宝贵经验。

过去10余年PROTEM瞬变电磁仪在我国已得到广泛应用，已成为矿产资源勘探，工程勘探和煤矿水患预测的重要手段，获得了大量的成功实例。

为了提高瞬变电磁法应用水平，促进瞬变电磁法的发展，我公司编辑了《应用中的瞬变电磁法》一文，供您参考。

并希望得到您的指正。

北京欧华联科技有限责任公司2014年11月13日一、瞬变电磁法原理1. 频率域原理（图1a）图1 a表示频率域电磁法连续变化的初始场在导体中产生的二次场方向反抗初始场的变化。

b表示时间域电磁法在发射电流关断之前的稳定的初始场。

C表示时间域电磁法在发射电流关断之后在导体中感应的涡流及其产生的二次场。

Tx是发射线圈，Rx是接收线圈2. 时间域原理图1（b）表示稳定电流产生稳定磁场（关断前），在导体中不产生涡流。

图1（c）表示稳定磁场突然关断，便产生磁场反对关断，此磁场称为一次场。

该一次场在导体中感应出变化的涡流，该变化涡流产生二次场，即瞬变场。

瞬变场（涡流）在导体中分布符合趋肤效应，即高频在表面，低频在内部，瞬变场随时间按指数衰减，即高频衰减快，低频衰减慢。

瞬变场幅度和衰减的快慢取决于导体的电导率值和大小，即导体的时间常数（以后讲）。

所以观测瞬变场的幅度及其随时间衰减过程便可确定导体的电导率和大小。

二、如何实现上述原理1. 产生初始场和二次场图2 初始场和瞬变场形成过程及衰减发射机向发射线框输入脉冲电流A，A不变时在发射线周围产生稳定的初始场（见图1b），当发射电流A突然关断时，则发射线圈产生瞬时变化的初始磁场并向地下穿透。
