ZH控制卡常见问题解答

控制柜常见故障及处理方法一、消防控制柜显示主电故障是怎么回事主电停电主电与消防控制柜的联接可能出了问题，导致断电通常由于消防设备需要双回路供电，以保证在发生火灾时有电可用，所以消防控制柜分主电和备电，主电停掉后显示主电故障，并会立即切换到备电（备电通常是电池，或第二路电源）。

显示主电故障时，要抓紧弄清原因，检查设备，恢复供电。

二：开关经常跳或者不能合闸？1. 开关老化2 .开关选型不对3 .水泵卡死或电机内部短路4 .线路老化，短路，用线过小或者缺相。

解决方法：将控制系统的电源关掉，然后用绕表量电机，电路的三相是否有短路或接地现象（测量时注意：要把变频输出端拆下来，以免测试时把变频输出的模块烧坏）：用手转动电机看看是否有卡死；必要时更换开关。

三：接触器噪音大？由于接触器的衔接触面不平造成，表面有沙或生锈。

后果会造成缺相，最后导致接触器，开关变频等元器件的烧坏。

解决方法：将控制该接触器的负载开关打下，手动快速开关接触器经过反复多次后如果响声还没有解除，需将其拆下将衔铁磨平，或者更换新的接触器。

四：热继经常跳？1、电机过载。

2、选型是否匹配。

3、否老化，主线是否过小。

解决方法：看电机与热继的选型是否匹配，检查电机确保电机正常还有此现象需要更换新的。

更换新的匹配主线。

五：接触器或中继吸合不正常？1 、线圈零圈断路。

2 、中间继电器头坏掉。

解决方法：检查线路，更换新的中继头。

六：变频器经常报故障？1、参数设置不正确。

2 、变频器老化。

3 、水泵过载。

4 、缺相。

5 、线路松动。

解决方法：先将变频器复位，如果短时间内重新发生相同的故障则说明变频器不能继续工作直至工作解除。

变频器产生的故障代码记录下来，对照说明书将故障解决，将电路全部紧固一次，测量三相电流，看看是否平衡。

供电电源缺相造成变频器输入端烧坏，或变频老化，需更换变频器。

七：控制器的输出输入点不正常或不能正常运转？1、控制器的输入输出点长期频繁动作，造成控制器内部的触点烧毁。

自动化控制系统的使用中常见问题自动化控制系统是现代工业领域中的重要技术之一，可以实现生产过程的自动化和智能化。

然而，在实际应用中，使用自动化控制系统可能会遇到一些常见的问题。

本文将介绍一些常见的问题，并提供解决方案，以帮助用户更好地使用自动化控制系统。

1. 系统连通性问题在使用自动化控制系统时，用户可能会遇到系统无法连接或通信失败的问题。

这可能是由于网络配置错误、设备故障或通信协议不兼容等原因造成的。

用户可以首先检查设备是否正常运行，并确保网络连接稳定。

如果问题仍然存在，可以尝试重新配置网络设置、更新设备驱动程序或使用兼容的通信协议。

2. 控制器程序问题控制器程序是自动化控制系统的核心部分，负责监测和控制生产过程。

在使用过程中，用户可能会遇到程序无法运行、参数设置错误或逻辑错误等问题。

为了解决这些问题，用户可以首先检查程序是否正确加载，并确保参数设置准确无误。

如果问题仍然存在，可以尝试重新编写程序或使用备份程序。

3. 数据采集与处理问题自动化控制系统通常需要采集大量的数据，并对这些数据进行处理和分析。

用户可能会面临数据采集不准确、数据处理效率低或数据存储容量不足等问题。

为了解决这些问题，用户可以考虑优化数据采集设备的安装位置、增加存储容量或使用高效的数据处理算法。

4. 安全性问题自动化控制系统中的数据和控制指令通常是敏感和机密的，因此安全性是一个重要的问题。

用户可能会面临数据泄露、系统遭到黑客攻击或未经授权访问等安全风险。

为了解决这些问题，用户可以采取一些安全措施，如加密数据传输、限制用户权限和定期更新系统软件。

5. 故障诊断和维护问题自动化控制系统在长时间运行中可能会出现故障，导致生产过程中断或性能下降。

用户可能需要快速、准确地诊断和修复故障。

为了解决这些问题，用户可以定期进行系统维护和检修，建立故障诊断和维修流程，并及时更新设备和软件驱动程序。

6. 人机界面问题自动化控制系统通常与人机界面（HMI）交互，用户通过HMI界面进行操作和监控。

中航ZH-E系列控制卡使用方法一、单张控制卡直接连接电脑连接好网线（建议网线的接法采用568B平行线接法），通电，等待电脑本地连接连接上（连接受限不影响正常通讯），1、打开软件点击寻机功能找到控制卡并载入2、点击设置—屏幕设置（屏幕设置密码168），即可正常加载参数，发送内容（不需要设置固定ip），通讯方式即为广播发送。

二、单张控制卡通过路由器或交换机连接电脑连接好网线（建议网线的接法采用568B平行线接法），通电（观察路由器（交换机）上相应的指示灯是否正常亮），使用软件中的寻机功能找到控制卡并载入，然后设置屏幕参数，即可正常加载参数，发送内容。

（参照单张直连步骤操作即可）三、多张控制卡集群使用首先需要设置控制卡IP（每张控制卡都需要按照下述步骤操作）：1.先将控制卡与电脑用网线直连或将电脑和控制卡都接到同一个局域网内（注：局域网内只能有1个控制卡）2.使用软件中的寻机功能找到控制卡并载入。

3.点击设置—屏幕设置（密码168）4、在地址设置窗口中输入IP地址单击发送设置地址，提示“IP地址修改成功”。

一、将设置好的控制卡全部接在路由器或者交换机上，接通电源，在软件上面点击寻机按钮将会同时找到多张控制卡，找到以后点击载入，软件会自动添加多个显示屏，显示屏之间是相对独立的，可以分别进行设置编辑。

可能会遇到的问题问题1：单机直连，寻机寻不到原因：1、电脑防火墙处于开启状态，关闭即可2、杀毒软件拦截（新毒霸，360，金山毒霸等）退出即可问题2：单机直连，能寻机不能发送原因：寻机后没有载入，寻机—载入—发送问题3：两张卡集群，只能寻到一张，但是单独寻机都可以，设置的都是固定ip，且是先设置哪张的ip，哪张能寻到。

原因：1、两张卡的MAC地址一样，修改其中一张卡的MAC地址即可注：在设置好ip以后点寻机，如果有寻不到的卡可以用电脑ping一下该张控制卡的ip。

只有能ping通的ip地址才是有效的。

（如下图即为可以ping通）如下图即为ping不通如遇到ping不通的情况，可更换IP地址解决（更换的IP地址一定是可以ping 的且没有和局域网内其他ip地址冲突的）。

门禁系统常见故障及排除 This model paper was revised by the Standardization Office on December 10, 2020很久以前转载的了，很抱歉想不起来来源了。

便于阅读理解，提前说一下，这个是一个流程式的文章，是用解决问题的逻辑方式进行编排的。

以下正文：门禁系统常见故障及排除故障现象：1．将卡片靠近读卡器，蜂鸣器不响，LED指示灯也没有反应，通讯正常。

可能原因：①读卡器与控制器之间的连线不正确或超过了有效长度；②读卡器故障；③控制器故障；④控制器与电控锁之间的连线不正确；判别方法：将J15插头拔开，若故障仍然存在，则排除原因④；更换控制器，若故障仍然存在，则排除原因③；更换读卡器，若故障仍然存在，则排除原因②；处理方法：原因①：将J11及J16插头拔开，并将读卡器同连接线断开，用万用表认真检测线缆有无开路、短路等现象发生；原因④：将J15插头拔开，用万用表重点检测橙色及棕色线之间有无短路，若连接有其它电子元器件,则检测相关电子元器件有无接反及损坏。

2．将有效卡靠近读卡器，蜂鸣器不响，LED指示灯变绿，并持续4秒，通讯正常。

可能原因：①读卡器与控制器之间的连线不正确；②读卡器故障；判别方法：更换读卡器，若故障仍然存在，则排除原因②；处理方法：原因①：将J16插头拔开，并将读卡器同连接线断开，用万用表认真检测线缆有无开路、短路等现象发生；原因④：将J15插头拔开，并将读卡器同连接线断开，用万用表检测线缆有无开路、短路等现象发生。

3．将有效卡靠近读卡器，蜂鸣器响一声，LED指示灯无变化。

可能原因：①读卡器与控制器之间的连线不正确；②读卡器故障；判别方法：更换读卡器，若故障仍然存在，则排除原因②；处理方法：原因①：将J16插头拔开，并将读卡器同连接线断开，用万用表认真检测线缆有无开路、短路等现象发生；原因④：将J15插头拔开，并将读卡器同连接线断开，用万用表检测线缆有无开路、短路等现象发生。

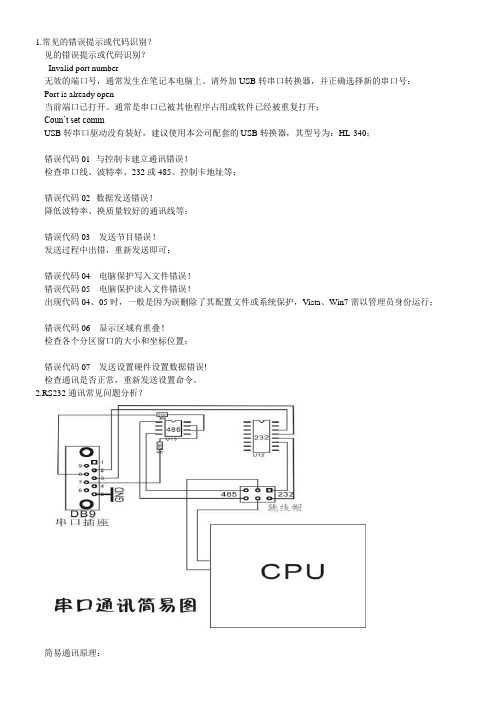

1.常见的错误提示或代码识别？见的错误提示或代码识别？Invalid port number无效的端口号，通常发生在笔记本电脑上。

请外加USB转串口转换器，并正确选择新的串口号；Port is already open当前端口已打开。

通常是串口已被其他程序占用或软件已经被重复打开；Coun’t set commUSB转串口驱动没有装好，建议使用本公司配套的USB转换器，其型号为：HL-340；错误代码01--与控制卡建立通讯错误！检查串口线、波特率、232或485、控制卡地址等；错误代码02--数据发送错误！降低波特率、换质量较好的通讯线等；错误代码03---发送节目错误！发送过程中出错，重新发送即可；错误代码04---电脑保护写入文件错误！错误代码05---电脑保护读入文件错误！出现代码04、05时，一般是因为误删除了其配置文件或系统保护，Vista、Win7需以管理员身份运行；错误代码06---显示区域有重叠！检查各个分区窗口的大小和坐标位置；错误代码07---发送设置硬件设置数据错误!检查通讯是否正常，重新发送设置命令。

2.RS232通讯常见问题分析？简易通讯原理：首先由PC机（即电脑）发出的12V的高低电平信号→经过232电平转换成5V的高低电平信号→经过跳线帽的短接直接交由CPU处理。

通常情况下，会因电脑未接地而导致232芯片容易被电脑超强静电损坏。

控制器正常工作电压一般在3V或5V左右，所以232芯片的损坏会直接将12V的电压通向CPU以至损坏CPU。

（因此建议：如遇到232通讯异常，请立即将控制器取下，先测试232是否损坏，再进一步处理。

）RS232通讯线路好坏甄别方法与原理：1、正常通讯跳线帽短接示意图：（如下图）2、测试232通讯线路的方法：（如下图）将控制器与电脑相连接，接上电源，将双跳线帽取下，用其中一只跳线帽短接如上图所示，再打开图文控制软件，进入设置→设置屏参（密码：168）→复位系统（密码：888）,最后确定。

运动控制中常见问题速查手册安装调试：安装PCI接口的运动控制器，在WINDOWS中没有提示找到新设备（通讯异常）。

(2)硬件接线：控制卡脉冲控制模式单端输出如何接线？差分输出如何接线？ (2)硬件接线：接步进电机，无法运动。

(3)硬件接线：运动控制器以步进模式（输出脉冲）控制电机，有一个方向运动正常，另一个方向不动（限位未触发，负载无影响）。

(3)硬件接线：电机可以转动，但工作不正常。

(3)硬件接线：控制卡接某些步进电机使能信号无效。

(3)硬件接线：抱闸电机的应用，经常导致线路干扰。

(4)硬件接线：限位或者home这类光电开关的电平变化检测不到。

(4)硬件接线：某个IO信号无法检测，或者端子板控制不正常。

(4)硬件接线：运动控制器连接的驱动器没有报警信号输出（步进电机驱动器一般无报警信号），轴总处于报警状态，无法使能。

(5)安装调试：编码器异常 (5)安装调试：运动控制器以步进模式（输出脉冲）控制伺服电机，伺服使能后立刻运动，电机运动不到位。

(5)安装调试：能够控制电机，但电机出现振荡或是过冲。

(5)安装调试：能够控制电机，但工作时回原点定位不准。

(6)安装调试：驱动器和运动控制器都安装了限位开关，电机运动当驱动器限位开先于运动控制器触发时系统的坐标会发生错乱（运动不到位）。

(6)安装调试：运动控制器以步进模式（输出脉冲）控制电机，连续往复运动，位置渐渐向一个方向偏移。

发现在一个往复运动后，有时会偏移一个脉冲。

(6)安装调试：控制卡发10000个脉冲，电机反馈没有10000（运动不到位）。

(7)安装调试：运动控制器以步进模式（输出脉冲）控制松下伺服电机，高速运动常常少走距离，低速运动正确（运动不到位）。

(7)编程应用：控制卡当速度设置较大Vel超过2000时，运动完成时，规划位置和目标位置不一致，或者电机运动已经异常，加速度或发的脉冲较少时却正常。

(7)编程应用：使用点动Jog+/Jog-松开后脉冲一直发，停不下来的情况。

单双色问题备注：在同一个局域网中，不同年份的卡不影响其运行，但是必须要同一年份的卡和软件相对应。

P10单红：4扫16扫8折上-转接板HUB12单双色：3.78转接板HUB08 16扫走线全彩：转接板HUB75自测没反应：排线、转接板WIFI卡复位：上电后按住RST键4秒后放开复位RAM刷新后：图片不能发送在特殊情况下时间或数字时钟不能发断电上电后不保存内容屏上字体闪烁:1、电压问题2、带载问题（老卡：换静止文本试试，如果闪那就是电压问题，静止文本不闪移动闪那就是带载过大建议设小点的内容）3、时钟频率4、如果是U盘通讯的：U盘的接口也会有影响屏突然全红的情况下：多断电几次，让控制卡运行起来，如果还不行就属于控制卡的问题，（需返厂）控制卡（N3银行卡）换电池后花屏：1、看能不能通讯，能通讯的情况下1、断电上电2、屏参重新设置一遍2、不能通讯需返厂维修选择单机直连可以在不同的网段发送上位机是指软件下位机是指控制卡或播放盒怎么ping控制卡的IP开始-cmd-ping空格-输入控制卡IP-回车模组怎么计算：1米=1000点如：P10=1000*10 P16=1000*16带载高度怎么计算：8点高带（高128X宽256）16点高带(高256X宽128)U盘通讯：因为U盘不需要连接电脑，所以不需要去搜索控制卡相同年份的卡可以通过一条通讯线合并在一起播放（注意：只能播放相同的内容、屏的大小也必须相同、需要在屏少的情况下才能使用）两张或两张以上的控制卡在局域网内能ping通就可以通讯怎么看走线：如从下往上：那就是折下数据从上往下：那就是折上数据注：网址不能相同怎么看IP问题：IP在能Ping通但是不能通讯的情况下，先把卡断电看下能不能Ping通，如果能通的情况下，那就是代表IP地址相冲突，改下IP固定IP和单机直连在排除了一般的故障后仍不能通讯的，返厂维修网口控制卡只认IP不认屏号串口控制卡只认屏号半个屏不亮有可能是字体设置不当，（问客户屏参）半个屏显示如排除软件方面的问题：排查下供电或排线的问题字体不正常：加粗看上去很模糊调试下OE屏上一块一块的亮屏显示走线问题黑屏：1、电压不稳2、定时设置单双色屏上出现带载超出范围、宽高度等字样表示控制卡带载不了那么大的屏控制卡上的波特率、串口要与软件保持一致检查下波特率（B0、B1向上是115200、向下是9600）亮度：OE（注：软件上取消软设置后，控制卡上的OE才能起作用）数据开关：DA (注：反向后屏亮字黑显示异常)屏号选择：P0-P3 N3的P0-P5（注：需要保持原状）1、修改本机IP地址：点击桌面网络--属性---更改适配器设置---连接口（本地连接）--属性--双击协议版本--修改IP地址--确定--确定2、修改控制卡IP地址：打开软件--点击通讯--控制卡搜索--单击查找--双击IP地址--修改控制卡IP地址--修改3、怎么查找本机的IP地址？点击桌面左下角的开始---输入cmd--回车---输入ipconfig--回车4、怎么判断控制卡的IP地址和本机IP的地址在不在同一个时段？网址的前3位数字必须相同，代表在同一个时段，如不同就不在同一个时段5、控制卡和本机的ip地址最后一个数字必须是不同的数字。

1、插入U盘，屏幕上提示卡型不配分析：1）检查软件中选择的控制卡型号是否和控制卡上帖的型号（标签）一致；2）是否U盘坏，更换U盘2、插入U盘，屏幕黑屏，拔掉显示之前节目分析：1）u盘的容量是否过大2）如果用USB数据延长线过长，控制器上的USB驱动能力不足，导致无法读取节目。

操作办法是（去掉延长线，把U盘直接插到卡上，如果正常，考虑不用延长线，或者是更换质量好的线）3）u盘插到控制卡上断开电源等所有灯珠断电后再接通电源观察显示屏有何反应，若等一分钟左右还是黑屏，请换个u盘试下3、插入U盘，加载成功之后屏幕黑屏分析：1）看软件的节目播放条件是否选对；参数设置里面有定时开关机；可能是U盘里面是空节目；如果是屏幕和卡用了一段时间的话，出现这种情况可能是控制卡坏。

4、新卡接好之后，接P10的显示屏，屏幕黑屏分析：1）控制卡的基本参数设置不对，如屏幕颜色，显示屏模组不对2）连接控制卡和屏的排线插反，如排线方向不对，3）电源问题，4）所有连接都没有问题时，13年10月之前的卡，可能出现黑屏把控制卡上的纽扣电池取下来，让卡彻底断电，在上电5、客户不知道屏幕有关参数及卡型号，如何去协助设置有关参数分析：首先了解屏幕的基本信息，根据软件的参数配置，查看基本参数，可以看到控制卡的型号及基本参数，从而设置相关参数；其次，如果是串口或者网口通讯，可以通过回读控制卡的方法，去了解卡的型号和相关参数。

如果是用U盘通讯的话，插上U盘时会出现卡的型号后加载成功。

如何确定屏幕的大小（知道屏幕长有几块板和高有几块板乘以单元板的像素点）6、客户使用非常规板如何去确定其扫描方式分析：要根据客户反应的实际情况，提供一些单元板照片基本信息，(接口照片，确定接口)单元板后面的数字（08,12等）查看接口排针上的标示，字符。

判断其扫描方式；确定其接口，再看单元板的像素点和单元板的模组来判断扫描方式。

串口1、能显示，但串口通讯不上分析：1）软件上，可能是串口选择不对，通讯方式不对串口线有问题卡有问题2、能回读，发送超时或发送一半提示超时分析：从客户反映的情况来看，出现这种现象一般使用的都是早期5.0或5.1的软件，如果遇见这种现象，请到公司官方网站下载中心，使用最新软件能顺利解决此问题；使用新软件，如果是串口通讯的话，通讯线不易过长，长度过长的话有干扰，不良；通讯线质量的好坏；是否使用USB线转换线，考虑转换线的质量好坏。
