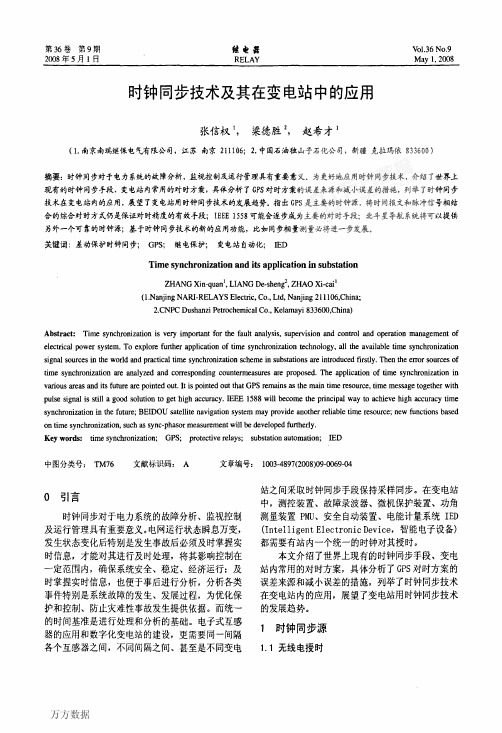

变电站时钟同步技术

电力时钟同步系统解决方案传统的电力时钟同步系统主要是依靠电力设备的频率来进行同步。

电力系统中的发电机以一定的频率产生电力，并通过输电网传输到终端用户。

终端用户的时钟装置会根据电力信号进行同步。

电力系统的频率通常为50Hz或60Hz，根据电力的周期性，时钟装置可以通过监测电力信号的跳变来进行同步。

但是，由于传输过程中存在损耗和干扰等因素，这种方式无法保证时钟的高精度同步。

面对传统电力时钟同步系统的不足，提出如下解决方案来改进电力时钟同步系统的精度和可靠性：1.GPS同步：使用全球定位系统（GPS）作为参考源来同步终端用户的时钟。

GPS是一种全球性的导航系统，它通过卫星发射的信号可以提供高精度的时间和位置信息。

终端用户可以通过接收GPS信号来获取准确的时间信号，从而进行时钟同步。

由于GPS信号的可靠性和精确性很高，这种方法可以有效提高电力时钟同步系统的精度。

2.PTP同步：使用精确定时协议（PTP）来进行时钟同步。

PTP是一种网络时间协议，它通过网络传输精确的时间戳信息，使得各个节点的时钟保持同步。

在电力系统中，可以使用PTP协议来实现电力设备之间的时钟同步，从而提高整个系统的时钟精度。

PTP协议可以通过网络中节点之间的互相同步来保持高精度的时间同步。

3.光纤同步：使用光纤传输来进行时钟同步。

光纤传输具有高速、低损耗和抗干扰等优点，可以提供高质量的传输通道。

在电力系统中，可以使用光纤传输来进行终端用户之间的时钟同步，从而提高系统的精度和可靠性。

光纤同步还可以实现远程时钟同步，使得分布在不同地点的终端用户可以共享相同的时钟源。

4.校准算法：使用校准算法来提高时钟同步的精度。

校准算法可以通过对时钟偏差和漂移进行建模和估计，从而对时钟进行校准。

这样可以降低时钟同步误差，提高电力时钟同步系统的精度。

总之，电力时钟同步系统的发展对于社会的发展具有重要意义。

通过使用GPS同步、PTP同步、光纤同步和校准算法等技术手段，可以提高电力时钟同步系统的精度和可靠性，为各个应用领域提供准确的时间基准。

运营维护技术 2023年6月25日第40卷第12期· 223 ·IP ）地址[5]。

更改下侧的保护测控装置对时设置，在菜单中点击定值设置，在公用通信参数中更改外部时钟源模式，之后再点击软对时，在SNTP 服务器地址中改成上面的远动机IP 地址。

所有步骤完成后，保护测控装置左上角显示“S ”，说明对时设置成功。

2.2　案例二主控变电所保测装置监控后台报警遥信和SOE 信息时间都不一致，当区域内某一回路发生故障时，各保护装置动作时间不一致，站内各保护测控装置无对时源，时间不同步，加大了故障分析难度。

查看现场设备及各区域所的对时连接，找出主控变电所内有扩展时钟。

检查发现，主控变电所内保测装置均为同一厂家的产品，且现场保测装置没有引入外部时钟源，与案例一的问题类似。

根据上述现场情况给出初步方案：（1）解决通信装置远动机无法进行SNTP 广播问题；（2）设置所有保测装置对时参数（解决方法同案例一）；（3）监控后台对时参数设置。

首先使用PCS-COM 软件调取远动机通信配置，发现装置组态中规约配置无SNTP 对时规约，利用计算机设置装远动通信屏远动机91n 、92n 对时规约（添加规约→连接列表→添加新规约→将下载的对时规约添加至新建的规约列表中），在信息栏中更改信息，规约名称选SNTP 对时规约，然后点击确认板卡配置→输出对时→板卡号填1→连接号6为SNTP 对时规约，改通道名称、A 网网口及B 网网口，设置现场对时源为远动A 机或B 机IP 。

更改下侧的保测装置对时设置，在菜单中点击定值设置，在公用通信参数中更改外部时钟源模式，再点击软对时，在SNTP 服务器地址中改成上面的远动机IP 地址。

保护测控装置左上角显示“S ”，说明对时设置成功。

对于所内本地监控后台的对时设置，后台遥信报警时间需设置监控后台计算机接受SNTP 对时，主时钟A 网IP 设置主时钟源的网络IP 测试与SNTP 时钟源的连接情况。

电力系统时钟同步的重要性电力系统时钟同步的重要性电力是一种关系到民用、工业及科技发展的基础性资源,是社会和经济运行的总开关,所以说保障电力系统的安全稳定运行显得极其重要。

现代电力系统的覆盖范围非常广泛,为全面、实时地、准确地监控电力系统的运行状态,以便分析事故发展的过程与原因,电力系统各系统之间需采用一个统一的时间信息源,从而对时间同步装置的需求就显得极为迫切。

根据我国目前电力系统情况，首先搞基本单元的电厂，即时间同步系统是目前必须需要解决的，这不提高电力数据传输的能力，而且也为将来建设全网的电力系统时钟打下良好的基础。

根据客户各网络系统时间同步要求，在能够安装GPS（北斗）系统和天线的大楼中安装1台SYN2136型北斗NTP网络时间服务器(GPS加北斗系统)时间服务器，组成独立的时间同步网络，时间服务器接收到的GPS或北斗信号作为标准时钟源，通过服务器网络输出接口给上述各个独立网络授时，实现时间同步。

在当前，电力系统的时间同步中主要是从同步时钟上获取时间，而时间的根源就是卫星。

在电力系统的运用中，授时手段也不断的更新。

但是在GPS卫星和北斗卫星授时系统中由于设备的品牌和功能不同这就使得站内、站与站之间、电厂与电厂之间的时间不能够达到统一。

当几个电厂之间不能达到用同一时间源时，这就会造成内部之间的运行的不统一性，不能够保障整个系统运行的可靠性。

因此在电力系统的设备更新的状态中要确定使用同一时间源，或者使用多套设备，多套设备之间成为互备源，而且之间要互为热备用。

更广泛的应用电力系统的时间同步技术。

现代的电力系统中安装了各种现代化装置如PMU、故障录波器、微机保护装置、分时电能表等。

这些设备里的内部都有各自的时钟，但是这些时钟也有可能出现的误差如：时钟初始值不够准确无法满足当前要求；石英晶体振荡频率的老化漂移；电路中电容量的变化等。

因此要对这些设备里的时钟进行时钟统一，在当前需要依据不同的气候状况、地貌特点以及原有路线的长期运行经验进行综合、前卫的分析，要保证技术水平的先进性，防雷效果的优越性，保证用户在用电方面的可靠性和稳定程度。

基于ＩＥＥＥ　１５８８的智能变电站时钟 同步技术方案王兴安段玉鑫刘宝江苏陆军魏勇 许继电气股份有限公司，河南许昌 ４６１０００ 本文分析了智能变电站采用ＩＥＥＥ　１５８８时钟同步技术的应用可行性，围绕过程层交换机时钟模型、ＩＥＤ设备时钟模型、通信模式、映射协议栈、时钟冗余等几个关键问题进行了分析，给出了基于ＩＥＥＥ　１５８８时钟同步技术的智能变电站全站对时方案，华东电网ＩＥＥＥ　１５８８互操作性测试表明智能变电站采用ＩＥＥＥ　１５８８技术可以满足对时精度。

ＩＥＥＥ　１５８８；时钟模型；时钟冗余；协议栈映射；ＩＥＥＥ　１５８８互操作性Ｒｅｓｅａｒｃｈ　ｏｎ　Ｔｉｍｅ　Ｓｙｎｃｈｒｏｎｏｕｓ　Ｔｅｃｈｎｏｌｏｇｙ　Ｂａｓｅｄ　ｏｎ　ＩＥＥＥ　１５８８　 Ｕｓｅｄ　ｉｎ　Ｓｍａｒｔ　ＳｕｂｓｔａｔｉｏｎＷａｎｇ　Ｘｉｎｇ＇ａｎＤｕａｎ　Ｙｕｘｉｎ Ｌｉｕ　ＢａｏｊｉａｎｇＳｕ　ＬｕｊｕｎＷｅｉ　Ｙｏｎｇ＠＠［１］ 王维俭．电气主设备继电保护原理与应用［Ｍ］．２版． 北京：中国电力出版社，２００２．２．＠＠［２］贺家李，宋从矩．电力系统继电保护原理（增订版） ［Ｍ］．北京：中国电力出版社，２００４．＠＠［３］严伟，陈俊，沈全荣．大型隐极发电机进相运行的探 讨［Ｊ］．电力系统自动化，２００７，３１（２）：　９４－９７．＠＠［４］郝雪平．低励限制与失磁保护配合的分析［Ｊ］．华北 电力技术，２００５　（７）：　１５－１７．＠＠［５］刘伟良，荀吉辉，薛玮．发电机失磁保护与低励限制 的整定配合［Ｊ］．电力系统自动化，２００８，Ｎｏ．３２（１８）： ７７－８０．＠＠［６］Ｄｒ．　Ｈａｎｓ　Ｊｏａｃｈｉｍ　Ｈｅｒｒｍａｎｎ，高迪军．基于导纳测量 方法的发电机失磁保护——极为贴近发电机的运行 极限图［Ｃ］．中国水利发电工程学会继电保护专业委 员会２００９年年会．北京，２００９．＠＠［７］ 姚荆，王凡．基于导纳测量的汽轮发电机失磁保护研 究［Ｊ］华东电力，２０１３，４１（３）：　６６５－６６８．＠＠［８］ 安亮．基于导纳测量原理的发电机失磁保护定值整 定［Ｊ］．河北电力技术，２０１３，３２（４）：　４４－４７．王正元（１９８５－）男，本科，助理工程师，从事发电厂电气二次设备检修及维护工作。

浅谈时间同步系统在变电站中的应用摘要：为满足电力系统的监测和调控，以及利用故障录波图对电力系统故障进行分析的需求，需要在变电站广泛应用时间同步系统。

同时，新型变电站对供电可靠性提出了更高的要求，更多的设备接入到电力系统中来，为了满足各种设备的对时需求，时间同步系统也做出了相应的升级，即提供时间同步扩展时钟。

大大提高了时间同步系统的实用性。

时间同步系统经过数年的应用和改良，稳定性、可靠性、实用性得到了极大的提高。

关键词：时间同步系统；卫星同步；GPS一、变电站时间同步系统的概述新型的时间同步系统一般是利用卫星同步的方式进行对时，从而有效地确保电力系统时间同步网络的高精度、高可靠性。

时间同步系统的特点是，利用高精度的卫星时间作为时间信号源，同时利用严密的程序架构算法处理卫星时间的长稳以及晶振时间的短稳结合。

在此基础上，为了保证授时系统运行的可靠性，时间同步系统还利用多种时间基准互为冗余、电源互为冗余，其中包括：保障同步装置授时准确性的软硬件实时并行处理时标，保障同步装置授时灵活性的模块化数据输出接口。

二、变电站时间同步系统的构成及其作用时间同步系统的构成包括：1、卫星型同步主时钟装置设备；2、卫星型同步扩展时钟装置设备；3、时间信号传输通道、信道；4、GPS、北斗天线；5、时间信号用户设备接口。

现阶段，随着时代的发展，电子产品、电气设备迭代换新，基本上已覆盖日常生活的方方面面。

由此，用户的电力需求不断攀升，对电力系统的可靠性提出了更高的要求。

为了更好的监测和调控电力系统，调度人员必须准确地掌握电力系统的每个设备的运行数据，其中时间数据尤为重要。

按照设计标准，通常一个变电站均配置两台及以上卫星型同步主时钟装置，互为冗余备用。

每一台卫星型同步主时钟装置的时间信号接收模块均各自独立接收时间卫星发送的时间基准信号。

如果其中一台卫星型同步主时钟装置的接收单元意外发生故障时，则此时间同步系统将自动切换到另一台卫星型同步主时钟装置的时间信号接收单元接收到的时间基准信号，从而达到时间基准信号互为备用的效果。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

浅谈电力系统时钟同步（北京创想京典科技）电力系统时钟同步系统是利用全球定位系统GPS时钟对电厂、变电站的计算机监控系统、测控装置、线路微机保护装置、故障录波装置、电能量计费系统等进行统一对时，实现整个电厂、变电站的时钟完全统一。

全网时钟不同步会造成一些较为特殊的故障，如数据和信息丢失、SOE事件信息逻辑混乱、某些工作站死机甚至系统瘫痪。

因此，时钟同步是影响电力系统运行稳定性和可靠性的重要因素之一。

1.1 GPS对时GPS是美国于1993年全面建成并运行的新一代卫星导航、定位和对时系统。

GPS系统由地面控制部分（监控主站），空间部分（GPS卫星），用户部分（接收机）组成。

GPS对时是利用GPS卫星搭载的高精度原子钟，产生基准信号和时间标准，提供覆盖全球的时间服务，其授时精度高达20亿分之一秒。

电力系统主要是利用GPS精确对时的特点。

GPS接收器在任意时刻能同时接收其视野范围内4-8颗卫星信号，其内部硬件电路和处理软件对接收到的信号进行解码和处理，从中提取并输出两种时间信号：（1）时间间隔为1s的脉冲信号PPS，其脉冲前沿与国际标准时间（格林威治时间）的同步误差不超过1μs；（2）经串行口输出的与PPS脉冲前沿对应的国际标准时间和日期代码。

若以PPS信号作为标准时钟源去同步电网内运行的各个时钟，则能保证各厂站时钟的高精确度同步运行[2]。

1.2 时钟同步原理现代电力系统安装了各种自动化设备，如测控装置，RTU，故障录波器，微机保护装置，分时电能表等，这些自动化设备内部都有实时时钟。

实时时钟实际上都是电子钟。

电子钟不可避免的会有误差：（1）初始值设置不准确；（2）石英晶体振荡频率误差及其频率振荡的温度漂移和老化漂移；（3）电路中电容器电容量的变化等。

随着时间的推移，累积误差会越来越大。

所以需要对电子钟进行定时校准。

其原理就像我们日常校对手表的方式一样，隔一定时间间隔根据某时间基准信号设置一次。

这个实现时钟自动校对的过程称为时钟同步。
