发蓝工艺 机械加工 表面处理 金属防锈处理

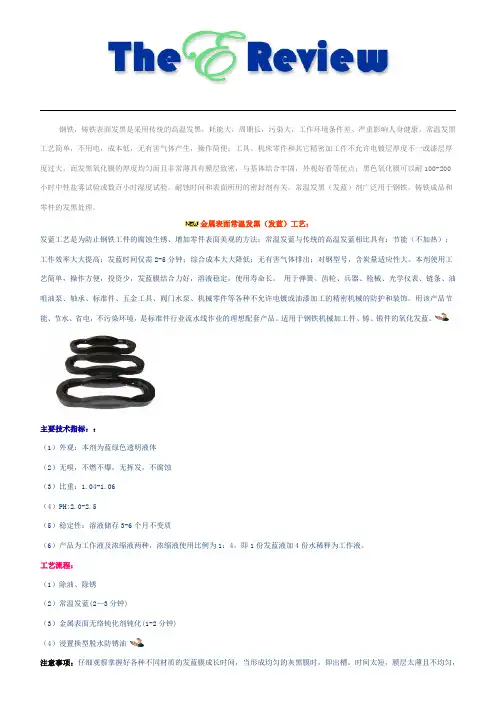

钢铁，铸铁表面发黑是采用传统的高温发黑，耗能大，周期长，污染大，工作环境条件差、严重影响人身健康。

常温发黑工艺简单，不用电，成本低，无有害气体产生，操作简便；工具、机床零件和其它精密加工件不允许电镀层厚度不一或漆层厚度过大，而发黑氧化膜的厚度均匀而且非常薄具有膜层致密，与基体结合牢固，外观好看等优点；黑色氧化膜可以耐100-200小时中性盐雾试验或数百小时湿度试验。

耐蚀时间和表面所用的密封剂有关。

常温发黑（发蓝）剂广泛用于钢铁，铸铁成品和零件的发黑处理。

金属表面常温发黑（发蓝）工艺：发蓝工艺是为防止钢铁工件的腐蚀生锈、增加零件表面美观的方法；常温发蓝与传统的高温发蓝相比具有：节能（不加热）；工作效率大大提高；发蓝时间仅需2-5分钟；综合成本大大降低；无有害气体排出；对钢型号，含炭量适应性大。

本剂使用工艺简单，操作方便，投资少，发蓝膜结合力好，溶液稳定，使用寿命长。

用于弹簧、齿轮、兵器、枪械、光学仪表、链条、油咀油泵、轴承、标准件、五金工具、阀门水泵、机械零件等各种不允许电镀或油漆加工的精密机械的防护和装饰。

用该产品节能、节水、省电，不污染环境，是标准件行业流水线作业的理想配套产品。

适用于钢铁机械加工件、铸、锻件的氧化发蓝。

主要技术指标：：（1）外观：本剂为蓝绿色透明液体（2）无嗅，不燃不爆，无挥发，不腐蚀（3）比重：1.04-1.06（4）PH:2.0-2.5（5）稳定性：溶液储存3-6个月不变质（6）产品为工作液及浓缩液两种，浓缩液使用比例为1：4，即1份发蓝液加4份水稀释为工作液。

工艺流程：（1）除油、除锈（2）常温发蓝(2—3分钟)（3）金属表面无络钝化剂钝化(1-2分钟)（4）浸置换型脱水防锈油注意事项：仔细观察掌握好各种不同材质的发蓝膜成长时间，当形成均匀的灰黑膜时，即出槽。

时间太短，膜层太薄且不均匀，时间太长，则膜多余部分疏松掉黑。

在空停时检查黑膜质量，如出现露底，手摸掉黑，不要勉强进入下道工序，及时检查原因予以排除。

钢件表面发蓝（发黑）处理1．发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。

这种四氧化三铁薄层能有效地保护钢件内部不受氧化。

在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。

在低温下（约 3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。

在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。

能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。

强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成。

发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。

常用的发黑溶液成分见表10-7。

Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是：3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明，要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。

2．发蓝（发黑）操作发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。

（1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具。

目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。

（2）去油目的是除去工件表面的油污。

经过机加工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。

任何油污，都会严重影响四氧化三铁的生成，所以必须在发蓝、发黑之前除去。

常用的除油溶液配方，见表10-8。

将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。

（3）酸洗酸洗的目的是除去工件表面的锈迹。

发蓝表面处理工艺一、引言发蓝表面处理工艺是一种常见的金属表面处理技术，它可以使金属表面呈现出一种美丽的蓝色，同时还能提高金属的耐腐蚀性和硬度。

本文将从工艺原理、工艺流程、应用领域等方面进行介绍。

二、工艺原理发蓝表面处理工艺是一种化学反应，其原理是在金属表面形成一层氧化膜，然后通过控制氧化膜的厚度和颜色来达到发蓝的效果。

具体来说，该工艺是通过将金属件浸泡在含有氧化剂和碱性物质的溶液中，使金属表面形成一层氧化膜，然后通过加热或冷却等方式来控制氧化膜的厚度和颜色。

三、工艺流程发蓝表面处理工艺的工艺流程主要包括以下几个步骤：1. 清洗：将金属件浸泡在清洗液中，去除表面的油污和杂质。

2. 预处理：将金属件浸泡在酸性溶液中，去除表面的氧化物和锈蚀物。

3. 氧化：将金属件浸泡在含有氧化剂和碱性物质的溶液中，使金属表面形成一层氧化膜。

4. 控制颜色：通过加热或冷却等方式来控制氧化膜的厚度和颜色。

5. 清洗：将金属件浸泡在清洗液中，去除表面的残留物。

6. 封闭：将金属件浸泡在封闭剂中，形成一层保护膜，提高金属的耐腐蚀性和硬度。

四、应用领域发蓝表面处理工艺广泛应用于各种金属制品的表面处理，如汽车零部件、机械零件、手工艺品等。

它不仅可以美化金属表面，还可以提高金属的耐腐蚀性和硬度，延长金属制品的使用寿命。

此外，发蓝表面处理工艺还可以用于制作一些特殊的装饰品，如发蓝钢琴等。

五、结论发蓝表面处理工艺是一种常见的金属表面处理技术，它可以使金属表面呈现出一种美丽的蓝色，同时还能提高金属的耐腐蚀性和硬度。

该工艺的工艺流程主要包括清洗、预处理、氧化、控制颜色、清洗和封闭等步骤。

发蓝表面处理工艺广泛应用于各种金属制品的表面处理和装饰，具有广阔的市场前景。

金属表面发黑（发蓝）工艺介绍收录于话题#金属#工程技术#紧固件#工艺发黑或发蓝工艺属于钢的氧化处理，是在含有氧化剂的溶液中处理零件，使其表面生成一层均匀致密的的蓝黑色或者黑色保护膜的过程。

这层氧化膜可以很好地将金属基体和外界空气隔绝，从而避免与空气中的腐蚀物质直接接触，可以提高金属防锈性能。

金属氧化处理可分为热加工、化学加工和电化学加工三种工艺。

热加工法是将钢件在熔融的磷酸钾液中加热而形成一层厚约为1μm 的氧化膜的方法，但此法如果单独用于氧化处理时耗能太高，形成的氧化膜质量不稳定，颜色各异，适于大批量处理，现很少用此法。

化学加工法包括碱性化学氧化和酸性化学氧化，碱性化学氧化是将钢件置入一定温度下的含有氧化剂氢氧化钠的溶液中进行。

所获得氧化膜厚度为0.8～1.5μm。

酸性化学氧化所采用工作溶液中含磷酸和氧化剂，若在常温下进行又称冷发蓝，酸性氧化法得到的膜不是纯氧化膜，尚含有磷酸盐，此法得到氧化膜厚度可达3μm，处理时间可减少一半，膜的强度和抗蚀性较高但化学膜的颜色不够美观，故目前在工业上采用碱性氧化法较多。

电化学加工是将制件做为阳极，置放在氢氧化钠溶液中进行处理的一种方法，即是我们经常说的阳极氧化。

其中，钢铁的化学氧化根据处理温度的高低，可以分为高温化学氧化法和常温化学氧化法，由于两种方法采用处理液的成分不同，因此，膜的组成以及成膜的机理也不相同。

钢的氧化处理所形成的膜其主要成分是磁性氧化铁（Fe3O4），一般在低温下（约130℃）氧化成的Fe3O4呈暗黑色，一般呈黑色和蓝黑色；在高温下（约550℃）氧化成的Fe3O4呈天蓝色，这就是为什么称之为发黑或者发蓝。

发黑和发蓝工艺的本质一样，只是具体工艺过程有一定区别。

铸钢和含硅较高的特殊钢为褐色或黑褐色。

氧化膜虽然能提高钢铁零件的耐蚀性，但是它对钢铁零件的保护性能仍然是较差的，若将氧化处理后的零件用肥皂或重铬酸钾溶液处理，或进行涂油处理，能提高氧化膜的耐蚀性和润滑能力。
