绝缘电阻及吸收比测量(理论部分)

测量变压器的绝缘电阻、吸收比试验方法试验方法1、断开被试品的电源，拆掉或断开对外的一切连线，并将其接地放电。

此项操作应利用绝缘工具（如绝缘棒、绝缘钳等）开展，不得用手直接接触放电导线。

2、用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积污。

3、将兆欧表放置平稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“∞”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零（瞬间低速旋转以免损坏兆欧表）。

然后将被试品的接地端接于兆欧表的接地端头“E”上，测量端接于兆欧表的火线端头“L”上。

如遇被试品表面的泄漏电流较大时，或对重要的被试品，如发电机、变压器等，为防止表面泄漏的影响，必须加以屏蔽。

屏蔽线应接在兆欧表的屏蔽端头“G”上。

接好线后，火线暂时不接被试品，驱动兆欧表至额定转速，其指针应指“∞”，然后使兆欧表结束转动，将火线接至被试品。

4、驱动兆欧表达额定转速，待指针稳定后，读取绝缘电阻的数值。

5、测量吸收比或极化指数时，先驱动兆欧表达额定转速，待指针指“∞”时，用绝缘工具将火线立即接至被试品上，同时记录时间，分别读取15S和60S或10min时的绝缘电阻值。

6、读取绝缘电阻值后，先断开接至被试品的火线，然后再将兆欧表结束运转，以免被试品的电容在测量时所充的电荷经兆欧表放电而损坏兆欧表，这一点在测试大容量设备时更要注意。

此外，也可在火线端至被试品之间串人一只二极管，其正端与兆欧表的火线相接，这样就不必先断开火线，也能有效地保护兆欧表。

7、在湿度较大的条件下开展测量时，可在被试品表面加等电位屏蔽。

此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄漏，以免造成兆欧表过载。

屏蔽环可用保险丝或软铜线紧缠几圈而成。

8、测得的绝缘电阻值过低时，应开展解体试验，查明绝缘不良部位。

18
4.注意事项 (1)电桥本体接地良好 (2)反接法时,三根引线处于高压,必须悬空 (3)能分开测的试品尽量分开测 (4)应保持试品表面干燥 (5)试品设备有绕阻时,应首尾短接起来
19
三.局部放电的测量
1.作用 能测出绝缘内部是否存在气泡、空隙、杂质 等缺陷
20
2.测量原理
21
22
3.测量回路
51
4.微安表的保护
52
六.直流耐压试验
1.方法与测量直流泄漏电流一致，但它是 检查绝缘情况，试验电压较低
53
2.直流高压的获得
54
55
3.直流高压的测量
56
七、冲击高压试验
1.作用 用来检验高压电气设备在雷电过电压和
操作过电压作用下的绝缘性能和保护性能
57
2.冲击电压发生器的基本回路
58
3.回路元件与输出冲击电压波形的关系
59
60
4.多级冲击电压发生器的基本电路
61
5.测量方法 (1)测量球隙 (2)分压器— 峰值电压表 (3)分压器—示波器
62
8
(二).吸收比的测量 1.吸收比k
吸收比大小可反映绝缘干燥或受潮k值大(大于或 等于1.3)绝缘良好,吸收现象明显;反之,绝缘受潮, 吸收现象不明显
9
2.方法 按测绝缘电阻的方法测15秒和60秒时的电阻 再按公式
可求得k
10
二.介质损耗角正切的测量
1.作用 能有效地测出绝缘受潮、老化等分布性缺陷。 对集中性缺陷不灵敏,体积越大也越不灵敏
11
2.接线方法
12
13
3.使用方法 调节R3 、C4 ，使电桥平衡，即检流计中的
电流为零

绝缘电阻和吸收比测量试验报告浅谈绝缘电阻和吸收比测量试验姓名: XXXX 班级： XXXX 学号：XXXXX一、实验目的通过绝缘电阻和吸收比测试，能有效查出变压器整体受潮、表面受潮或脏污以及贯穿性的集中性缺陷，如绝缘油受潮、绕组对地短路、瓷件破裂接地、器身内有铜线塔桥现象引起的半贯穿性或金属性短路缺陷。

二、操作步骤 1 ○（1）工作地点范围设置遮栏（围栏）、四周悬挂警示牌； 2 ○（1）测试前将变压器与其他电源可靠断开；（2）将变压器外壳可靠接地；（3）对变压器高、低压绕组逐相进行充分放电；（4）将高、低压侧套管擦净。

3 ○（1）表计的检查：检查表计外观及试验合格；（2）表计短路试验：兆欧表放在水平位置，防止剧烈振动，慢慢地转动兆欧表，观察指针是否指在“0”位；再将“L”和“E”两个接线柱短路，看指针是否指在“0”；（3）静待的开路试验：将接线端钮“L”和“E”开路，摇动表，阻值为“∞”； 4 ○（1）把高压侧的三个桩头用短接线相连接；（2）低压侧的四个桩头用短接线相连接线接地；（3）用测试引线将测试仪“E”端和低压桩头连接；（4）手摇测试仪转速由低到高，达到高潮120r/min左右，读取15秒和我分钟绝缘电阻值，记录读数。

（5）保持联系120r/min左右，读取15秒和我分钟绝缘电阻值，记录读（6）记录读数后，先将“L”端测试引线与测试桩头（高压端）分开后，再降低手摇测试仪转速至零；（7）对配电变压器测试桩头（高压端）放电。

5 ○（1）把高压侧的三个桩头用短接线相连接并用连接线接地；（2）低压侧的四个桩头用短接线相连接；（3）用测试引线将测试仪“接地”端和高压桩头及接地连接；（4）手摇测试仪转速由低到高，达到120r/min后，将“L”端测试引线接于测试桩头（低压端）；（5）保持120r/min左右，读取15秒和1 分钟绝缘电阻值，记录读数。

（6）记录计数后，先将“L”端测试引线与测试桩头（低压端）分开后，再降低手摇测试仪转速至零；（7）对配电变压器测试桩头（低压端）放电。

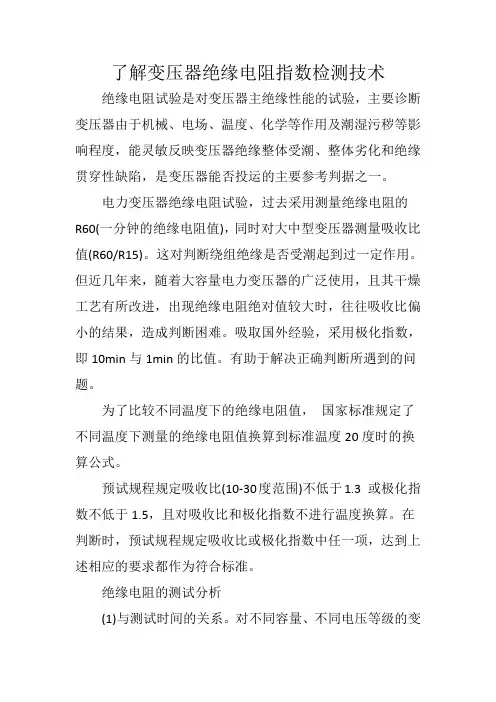

了解变压器绝缘电阻指数检测技术绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，是变压器能否投运的主要参考判据之一。

电力变压器绝缘电阻试验，过去采用测量绝缘电阻的R60(一分钟的绝缘电阻值)，同时对大中型变压器测量吸收比值(R60/R15)。

这对判断绕组绝缘是否受潮起到过一定作用。

但近几年来，随着大容量电力变压器的广泛使用，且其干燥工艺有所改进，出现绝缘电阻绝对值较大时，往往吸收比偏小的结果，造成判断困难。

吸取国外经验，采用极化指数，即10min与1min的比值。

有助于解决正确判断所遇到的问题。

为了比较不同温度下的绝缘电阻值，国家标准规定了不同温度下测量的绝缘电阻值换算到标准温度20度时的换算公式。

预试规程规定吸收比(10-30度范围)不低于1.3 或极化指数不低于1.5，且对吸收比和极化指数不进行温度换算。

在判断时，预试规程规定吸收比或极化指数中任一项，达到上述相应的要求都作为符合标准。

绝缘电阻的测试分析(1)与测试时间的关系。

对不同容量、不同电压等级的变压器的绝缘电阻随加压时间变化的趋势也有些不同，一般是60S之内随加压时间上升很快，60S到120S上升也较快,120S 之后上升速度逐渐减慢。

从绝对值来看，产品容量越大的电压等级愈高，尤其是220kV及以上电压等级的产品，60S之前的绝缘电阻值越小、60s之后达到稳定的时间越长，一般约要8min以后才能基本稳定。

这是由于在测量绝缘电阻时，兆欧表施加直流电压，在试品复合介质的交界面上会逐渐聚集电荷，这个过程的现象称为吸收现象，或称界面极化现象。

通常吸收电荷的整个过程需经很长时间才能达到稳定。

吸收比仅反映测量刚开始时的数据，不能或来不及反映介质的全部吸收过程。

而极化指数时间较长，在更大程度上反映了介质吸收过程，因此极化指数在判断大型设备绝缘受潮问题上比吸收比更为准确。
