水上沉桩专项施工方案

海上预制桩沉桩施工方案一、前言海上预制桩沉桩施工是海洋工程中常见的一项工程技术，其施工方案的设计和执行至关重要。

本文将介绍海上预制桩沉桩施工的方案设计及关键步骤。

二、施工准备1.条件评估在进行海上预制桩沉桩施工前，首先需要对施工现场的环境条件进行评估，包括海洋环境、海床情况、潮汐和气象情况等。

这些因素将直接影响施工的顺利进行。

2.施工设备准备为了确保施工的顺利进行，需要准备好必要的施工设备，如吊装设备、打桩机械等。

同时还需要保证设备的性能良好，能够适应海上环境的恶劣条件。

三、施工过程1.预制桩的下沉首先要将预制桩从陆地运输至海上施工现场，然后使用吊装设备将预制桩吊装至指定位置。

在进行下沉之前，需要对预制桩进行检查，确保其完好无损。

2.沉桩施工沉桩施工是整个施工过程的关键步骤，需要根据设计要求进行准确的定位和安装。

通常会使用打桩机械将桩体逐渐沉入海底，直至达到设计要求的插入深度。

3.质量控制在沉桩过程中需要随时监测和控制沉桩的深度和水平位置，确保沉桩的质量符合设计要求。

同时还需要对沉桩过程中的安全问题进行及时处理和预防。

四、施工结束及验收1.施工结束当所有桩体都完成沉桩后，施工即可结束。

需要对施工现场进行清理，彻底清除各类施工设备和材料，确保施工现场的安全性和整洁度。

2.验收验收是施工结束的重要环节，施工单位需要邀请相关专家对施工过程和结果进行综合评估。

只有通过验收，施工方案才能被认可，项目才能顺利完成。

五、总结海上预制桩沉桩施工是一项复杂的工程技术，需要充分考虑海洋环境及施工条件，合理设计施工方案，并在施工过程中严格控制质量和安全。

只有做好各项准备工作，才能保证施工工作的顺利进行，确保工程的质量和安全。

希望本文对海上预制桩沉桩施工有所帮助，为相关工作者提供参考。

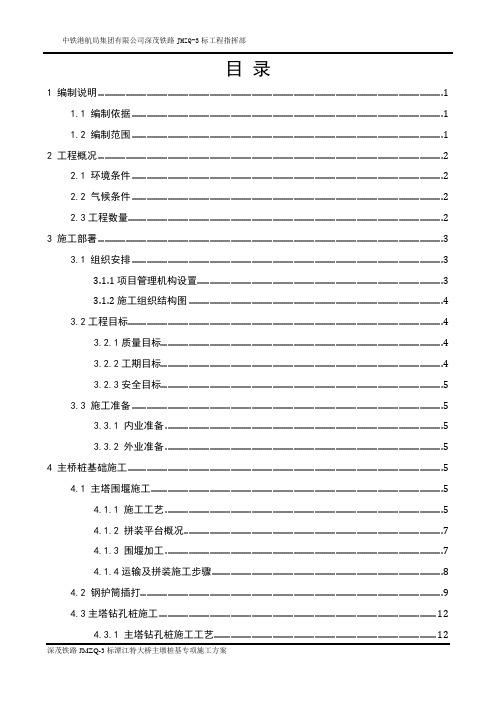

目录1 编制说明 (1)1.1 编制依据 (1)1.2 编制范围 (1)2 工程概况 (2)2.1 环境条件 (2)2.2 气候条件 (2)2.3工程数量 (2)3 施工部署 (3)3.1 组织安排 (3)3.1.1项目管理机构设置 (3)3.1.2施工组织结构图 (4)3.2工程目标 (4)3.2.1质量目标 (4)3.2.2工期目标 (4)3.2.3安全目标 (5)3.3 施工准备 (5)3.3.1 内业准备 (5)3.3.2 外业准备 (5)4 主桥桩基础施工 (5)4.1 主塔围堰施工 (5)4.1.1 施工工艺 (5)4.1.2 拼装平台概况 (7)4.1.3 围堰加工 (7)4.1.4运输及拼装施工步骤 (8)4.2 钢护筒插打 (9)4.3主塔钻孔桩施工 (12)4.3.1 主塔钻孔桩施工工艺 (12)4.3.2钻机选型及机具配置 (13)4.3.3泥浆拌制 (15)4.3.4钻孔施工 (15)4.4 边墩钻孔桩施工 (19)4.4.1边墩钻孔桩施工工艺 (20)4.4.2钻孔平台搭设 (21)4.4.3冲击钻成孔 (21)4.5清孔 (23)4.5.1清孔泥浆循环系统 (23)4.5.2清孔注意事项 (23)4.5.3泥浆指标测试 (23)4.5.4泥浆指标测试方法 (23)4.6成孔验收 (24)4.7钻孔桩施工质量问题的预防及处理措施 (25)4.7.1斜孔、扩孔、塌孔预防及处理措施 (25)4.7.2缩径预防及处理措施 (25)4.7.3卡钻、埋钻、掉钻预防及处理措施 (25)4.8 钢筋笼加工及安装 (26)4.8.1 材料进场 (26)4.8.2 钢筋笼的存放、运输及安装 (26)4.8.3 钢筋笼对接 (28)4.8.4 声测管安装 (28)4.9水下混凝土灌注 (29)5 机械设备投入计划 (30)5.1设备选型原则及适应性措施 (30)5.2 机械设备进场方式 (30)6 钻孔桩成品验收标准 (31)6.1钻孔桩质量验收 (31)6.2 工程质量目标 (32)6.2.1 质量目标 (32)6.2.2 创优方针 (32)6.2.3 创优目标 (32)6.3 质量保证体系 (32)7 钻孔桩施工安全保证措施 (32)7.1 钻孔桩施工安全管理目标及安全管理小组 (32)7.2安全管理小组 (33)7.3 水上船舶安全 (33)7.4人身安全措施 (34)7.5 机械设备安全措施 (34)7.6 现场布置安全措施 (35)7.7 施工用电安全措施 (35)7.8 起重吊装安全措施 (37)7.9 钻孔桩施工重大危险源管理措施 (37)7.10 航道保证安全措施 (38)7.11 压力容器安全 (40)8 钻孔桩文明施工和环保措施 (41)8.1 钻孔桩文明施工措施 (41)8.2 环境保护措施 (41)9“四化”支撑手段 (42)9.1工厂化 (42)9.1.1混凝土生产工厂化 (42)9.1.2钢筋生产工厂化 (43)9.2机械化 (44)9.3专业化 (44)9.4信息化 (44)1 编制说明1.1 编制依据1.1.1 施工图纸、地质勘查报告、设计资料等1.1.2 建设单位招标文件中的有关技术及工程质量规定；1.1.3《铁路混凝土工程施工质量验收标准》（TB10424-2010）；1.1.4《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）；1.1.5《铁路混凝土工程施工技术指南》铁建设（2010）241号；1.1.6《高速铁路桥涵工程施工技术指南》铁建设（2010）241号；1.1.7《铁路建设工程监理规范》TB10402-2007；1.1.8《铁路工程施工组织设计指南》铁建设（2009）226号；1.1.9 我单位相关施工经验及设备情况；1.1.10《铁路工程基本作业施工安全技术规程》（TB10301-2009）；1.1.11《铁路桥涵工程施工安全技术规程》（TB10303-2009）；1.1.12 我标的投标文件及施工组织设计文件；1.1.13《潭江特大桥施工图》。

水上钢管桩施工方案一、项目概况本项目位于水域内，需要进行水上钢管桩施工。

水上钢管桩施工是一项复杂的工程，需要细致的计划和精心的施工方案。

本文将从施工前准备、施工工艺、质量控制等方面详细阐述水上钢管桩的施工方案。

二、施工前准备1.测量定位：在施工前，需通过专业测量设备对桩位进行准确的定位，确保桩位准确无误。

2.设备准备：准备好各种施工所需的设备，如起重机、挖掘机、测量仪器等。

3.安全措施：制定详细的安全方案，确保施工过程中安全第一。

三、施工工艺1.桩位布置：根据设计要求，在水域中布置好桩位，并进行标志。

2.钢管沉桩：采用起重机将钢管吊起，并沉入水中到设计标高。

3.水下连接：将各根钢管进行水下连接，确保桩体连续并牢固。

4.填土封桩：在钢管的内部填充适量的土石，提高桩的承载能力。

四、质量控制1.桩位检查：在施工过程中，定期对桩位进行检查验证，确保符合设计要求。

2.沉桩质量监测：对各根钢管的沉桩过程进行监测，确保沉桩稳定和坚固。

3.连接质量检查：对水下连接点进行质量检查，检验连接是否牢固可靠。

4.填土封桩质量检验：检查填土封桩工艺是否符合要求，确保桩体的整体稳定性。

五、总结水上钢管桩的施工是一项复杂而重要的工程，需要严格遵循施工方案进行操作，确保施工质量和安全。

通过合理的施工前准备、施工工艺和质量控制，可以有效保障施工的顺利进行和工程质量的提升。

希望本文所述的水上钢管桩施工方案能为相关项目施工提供参考和指导。

以上是水上钢管桩施工方案的详细说明，希望能对相关工程有所帮助。

海上预制桩沉桩施工方案1. 引言海上预制桩沉桩（简称海沉）是一种在海上进行桩基施工的方法，通常适用于海域较深或土层较厚的情况下，能够有效降低基础施工的难度和成本。

本文将介绍海上预制桩沉桩的一般施工流程和关键注意事项。

2. 施工准备在开始海上预制桩沉桩施工之前，需要进行以下准备工作：•桩基设计：根据工程要求和地质勘测结果，确定桩基的设计参数，包括桩长、桩径、钢筋配筋等。

•材料准备：采购预制桩和其他辅助材料，如脚手架、起重机械等。

•施工设备：准备适当的设备和机械，确保施工过程中的安全和高效。

•施工人员：组织专业的施工队伍，确保施工人员具备相应的技能和经验。

•施工计划：制定详细的施工计划，包括施工序列、施工时间、施工阶段等。

3. 施工流程海上预制桩沉桩施工的一般流程如下：3.1 桩基布置首先，根据设计要求，在施工现场进行桩位布置。

桩位布置应考虑到桩群的均匀性和桩与桩之间的间距。

3.2 预制桩安装根据桩基设计要求，安装预制桩。

首先，根据桩位标注，将预制桩逐个安装到指定位置，采用合适的起重机械进行吊装和定位。

在预制桩安装过程中，需要注意桩体的垂直度和水平度。

3.3 桩基沉桩确定预制桩安装完毕后，进行桩基沉桩。

沉桩采用沉箱或打底杆等沉降方式。

首先，根据设计要求将沉箱或打底杆沉入水中，将其与预制桩连接。

然后，通过顶推、自重、水压等方式施加沉桩力，逐渐使桩基沉入海底。

在沉桩过程中，需要根据实际情况进行沉桩速度的控制，以确保桩基的稳定和安全。

3.4 确定桩身位置当桩基沉桩到设计要求的深度后，需要确认桩身位置。

可以通过发声器等工具检测桩身的深度和竖直度。

根据检测结果，校正桩身位置，确保桩身满足设计要求。

3.5 灌注混凝土确认桩身位置后，进行混凝土灌注。

首先，根据设计要求，在预制桩的顶部设置球墨铸铁盖板或临时封堵。

然后，通过喷射捣实、自流灌注等方式，将混凝土灌注到桩身内部。

在灌注过程中，需要适当控制灌注速度和压力，以确保混凝土的均匀性和致密度。

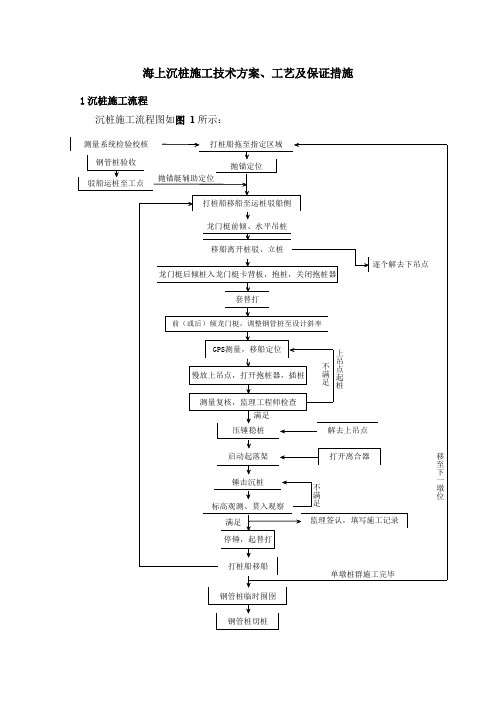

海上沉桩施工技术方案、工艺及保证措施1沉桩施工流程沉桩施工流程图如图1所示：图 1 沉桩施工流程图2钢管桩运输⑴输船舶的选择我部已与宁波海力公司签订运桩合同，钢管桩运输由宁波海力公司完成，详见附件（《####大桥标钢管桩运输承包合同》）。

⑵钢管桩验收项目部派一名驻厂代表（刘锦波）提前驻进钢管桩加工厂，了解钢管桩验收的相关程序，并学习、明确验收标准。

装船验收时，对钢管桩的焊缝、吊环、桩长及环氧涂层等根据《杭州湾跨海大桥专用质量评定标准》进行验收，并做好相关签收工作。

其中环氧涂层的检验时是验收的重点项目。

对验收合格的钢管桩，将其属性（桩长、墩号等）标志于钢管桩的无涂层保护区明显位置。

⑶钢管桩固定、运输① 管桩装船方式钢管桩由加工厂出运龙门吊装落驳，装船的方式应按图5所示（以浙三驳202运桩船为例说明），以便后续施工时，方便打桩船吊桩。

吊桩落驳时，先中间后两边对称装船，每吊装好一根桩后，利用海绵包裹吊环，保证在吊装下一根桩一旦出现相互碰撞时，可有效防止桩壁涂层被破坏。

图1②钢管桩驳船固定考虑到钢管桩尺寸长、重量大、易滚动且表面涂有防腐层，为确保运输安全及防腐涂层不致损坏，在驳船甲板上设置钢管桩运输型钢底座及稳桩支架，共设8道（如上图5所示），在型钢底座处对驳船的甲板进行加固。

钢底座及稳桩支架与钢管桩接触面贴一层20mm的橡胶皮，每层钢管桩间用宽50cm，厚20mm，长能覆盖整层桩宽的橡胶皮隔开。

采用Φ＝6cm的材质柔软涤纶绳对钢管桩进行横向捆绑加固。

为运输安全考虑，实际运输吨位按照运桩驳船额定运载吨位（1800t）的60％考虑，一船可运输吨位为1080t，折算可运钢管桩15根（每根钢管桩重约70t）。

上述措施横向布置如图6所示：图 2⑷钢管桩防腐涂层的修补在现场操作过程中，可能对钢管桩防腐涂层造成细微的损伤，在沉桩前进行细致的检查，一旦发现立即按照Q/CNPC38-2002中的第八章要求进行修补。

修补的原材料及修补工作均委托钢管桩生产厂家完成，我部承担相应的费用。

海面水上打桩施工方案一、工程背景与目标随着海洋资源的日益开发，海上工程建设逐渐成为现代建筑技术的重要组成部分。

本工程旨在通过海面水上打桩技术，完成某海上平台的基础建设工作，为后续的海上施工活动提供稳定的支撑。

本次施工要求在保证安全、质量的前提下，实现高效率的桩基础施工，确保工程进度和后续施工活动的顺利进行。

二、施工环境与条件本工程所在海域水深适中，海流较小，适合进行水上打桩作业。

但在施工过程中需考虑潮汐、风浪等自然因素的影响，合理安排施工时间，避免恶劣天气对施工安全造成威胁。

同时，需对海底地形进行详细勘测，确保桩位准确，避免遇到暗礁或其他障碍物。

三、桩型与规格选择根据工程需求及地质条件，本次施工选用预应力混凝土管桩作为主要桩型。

管桩直径和长度根据设计荷载及地质勘探报告进行确定，确保桩身承载力和变形性能满足设计要求。

同时，选择合适的钢筋配置和混凝土强度等级，以提高桩身的耐久性和稳定性。

四、施工船舶与设备本次施工选用经验丰富的打桩船作为施工平台，配备先进的定位系统和打桩设备，确保施工精度和效率。

同时，准备必要的辅助船舶和设备，如拖轮、锚链、潜水员等，以应对可能出现的紧急情况。

五、施工方法与步骤确定桩位，利用定位系统进行精确标记。

安装打桩机，调整设备参数，确保施工准备就绪。

在选定的时间内进行打桩作业，严格控制打桩速度和深度。

打桩完成后，进行桩身质量检测，确保桩身完整性和承载力。

对桩位进行复核，确保桩位准确。

六、安全措施与预案施工过程中，严格遵守安全操作规程，确保施工人员人身安全。

定期对施工船舶和设备进行检查和维护，确保设备性能良好。

制定应急预案，包括恶劣天气应对、设备故障处理等内容，确保施工活动的顺利进行。

七、质量监控与检测施工过程中，实行严格的质量管理体系，确保施工质量符合设计要求。

对桩身质量进行实时监测，包括桩身垂直度、沉桩深度等指标。

施工完成后，进行桩身完整性检测，如超声波检测、低应变动力检测等，确保桩身质量满足要求。

水上锤击沉桩施工方案一、前言水上锤击沉桩施工是一种常用于桥梁、码头等水下工程中的基础施工方法。

通过水上锤击的方式，将桩体逐渐打入水底，以确保基础稳固。

本文将介绍水上锤击沉桩施工方案的具体步骤和注意事项。

二、施工准备工作1. 桩基设计在进行水上锤击沉桩前，需要事先进行桩基设计，确定桩的尺寸、长度和材质。

设计合理的桩基是保证工程质量的关键。

2. 设备准备准备好水上锤、振动锤、测量仪器等施工所需设备，并进行必要的检查和维护，确保设备运转正常。

3. 施工人员安排经验丰富的施工人员参与施工，确保他们对整个施工流程和安全注意事项有充分的了解。

三、施工步骤1. 定位桩位利用测量仪器在水下准确定位桩位，确保桩的位置准确无误。

2. 预备沉桩将要沉桩的桩体吊装到水面上，并将水上锤卸载到桩体上，在确保稳固的情况下进行沉桩准备工作。

3. 水上锤击桩利用水上锤对桩体进行逐步击打，通过冲击力将桩体逐渐沉入水底。

在整个施工过程中需要注意水上锤的运行轨迹和频率，避免出现问题。

4. 检测沉桩效果在桩沉入一定深度后，通过测量仪器对桩体的位置和垂直度进行检测，确保桩的沉入效果符合设计要求。

5. 完成桩基沉桩根据设计要求将桩体逐步击打至设计要求的深度，完成整个桩基的沉桩工作。

四、注意事项1. 安全第一施工过程中要保证施工人员的安全，严格遵守安全操作规程，确保施工现场秩序良好。

2. 控制振动在施工过程中需要合理控制振动范围，避免对周围环境和结构造成影响。

3. 质量控制在沉桩施工过程中要保证沉桩效果符合设计要求，确保工程质量。

五、总结水上锤击沉桩施工是一种常用的水下施工方法，通过合理的施工方案和严格的施工流程可以确保桩基的稳固性和工程质量。

在进行水上锤击沉桩施工时，需要注意安全、质量和环境保护等方面的问题，做到科学施工、规范操作，保障工程顺利完成。

南京港龙潭港区三江口公用码头改造二期3000吨级液体化工泊位工程水上沉PHC管桩专项施工方案编制：审核:批准：xxxxx工程有限公司二○一二年二月二十八日目录第一章编制说明 .................................................................................................. - 1 -1。

1编制依据 ......................................................................................................... - 1 -1.2执行的技术标准、规范 ................................................................................... - 1 -第二章工程概况 .................................................................................................. - 2 -2.1工程简介 ........................................................................................................... - 2 -2。

2 PHC桩基工程概述 ......................................................................................... - 2 -2。

3自然条件 ......................................................................................................... - 3 -2.3.1气象 ............................................................................................................... - 3 -2.3.2水文 ............................................................................................................... - 4 -2.3。

较远的锚缆可在水中抛锚或设锚坠,穿心缆长为150m，边锚缆长度为120m，沉桩中所有施工船舶的平面布置要统一协调，避免相互干扰。

沉桩前在边坡每隔50~80m埋设地笼，以给打桩船带缆用。

打桩船沉桩时布置八字锚，并设两根前抽心缆以便打桩时能够绕过前面已打好的桩。

3。

7吊桩方桩均采用“四点吊",吊桩吊点布置见图3.7。

图3。

7：吊点布置示意图3.8 沉桩施工工艺方桩由预制场地落驳水运到施工现场，桩驳停靠在老锚驳下游方向，船移到桩驳前方吊桩。

桩船、桩驳、老锚驳三者位置见图3。

8。

图3。

8打桩船吊桩作业示意图（1)定位桩船移到沉桩位置，桩进入笼口，桩顶上放好桩垫，套上“帽子”（替打连在“帽子”上)，抱桩器抱住桩身。

根据设计施工图仰、俯要求，调整桩架仰、俯倾斜度，直至符合施工要求。

定位时会同原地形测量单位寻找基准点进行准确放样,分别在施工码头和车渡码头设立控制点。

并按规范要求在施工场地内布设二级导线点和水准点。

在桩基施工前，正确定好每根桩的控制位置，设置水准点,并有效地加以保护,直到工程完工为止，固定的控制点和水准点必须正确设置、维护，以保证桩位的正确。

沉桩定位采用二台高精度经纬仪侧角交会,根据现场的实际情况2台经纬仪经采用直角或任意角交会，并由1台水准仪控制标高。

首先带紧桩船所有锚缆,放松吊桩钢丝绳,根据桩身自重缓缓下沉入土，待桩不再下沉，表明稳桩结束（记录稳桩读数）,打开抱桩器。

进入压锤阶段，锤落到“帽子”（替打）上，桩继续下沉入土，待下沉结束（记录压锤读数)，观察方桩与锤两者中心线是否在一条直线上.通过桩船锚缆对锤中心线稍作调整，使方桩与锤两者中心线保持一致。

进一步带紧桩船锚缆，准备锤击.（2）预防溜桩措施根据地质报告，分析该工程场地可能会出现较大的贯入度甚至出现溜桩情况，为防止溜桩将做好如下措施A：认真研究地质资料，并根据多年沉桩施工经验判断可能出现的溜桩土层，采取预控措施；B：做好打桩前安全技术交底工作；C：沉桩时先空榔头锤击，待贯入度稳定后再正常锤击，并安排专人负责油门控制，当发现有溜桩征兆时立即拉闭油门;D：沉桩时甲板上的工作人员采取必要措施以免被钢丝绳刮伤；E:做好沉桩数据记录,为后续沉桩提供数据分析资料,保证后续沉桩质量更好、进度更快、更安全。

一、方案背景随着我国经济的快速发展，基础设施建设需求日益增加，水上打桩工程在桥梁、码头、港口等工程建设中扮演着重要角色。

为提高水上打桩施工的安全性和效率，确保工程质量，特制定本专项方案。

二、施工内容1. 施工地点：根据工程实际情况确定。

2. 施工内容：水上打桩、桩基检测、桩基加固等。

三、施工工艺1. 水上打桩（1）浮箱制作：采用6m×2.4m×1.2m（长×宽×高）的浮箱，用6个浮箱组成大型浮体。

浮箱连接件应确保强度、刚度和连接可靠性，连接方法为纵向接头搭接单销，横向接头搭接单销。

（2）浮箱承载力及浮体计算：单个浮箱自重约3.3t，承载力90KN，相当于9.8t 力。

6个浮箱组成1个浮体，浮力为69.858.8t，满足打桩施工要求。

（3）打桩浮箱就位及打桩：在测量仪器控制下就位，收放缆绳调整打桩浮箱位置，收紧绞缆，稳定打桩浮箱。

沉桩过程用经纬仪跟踪观察桩身状态，发现偏斜立即调整校正，使误差控制在许可范围内。

2. 桩基检测（1）桩基质量检测：采用超声波检测、低应变检测等方法，确保桩基质量符合设计要求。

（2）桩基承载力检测：采用静载试验、动力触探等方法，确定桩基承载力。

3. 桩基加固（1）桩基加固方法：根据实际情况，可选择注浆加固、锚杆加固、预应力加固等方法。

（2）加固材料：选用高性能水泥浆、锚杆、预应力钢筋等。

四、施工安全措施1. 人员安全：加强安全教育，提高施工人员安全意识；严格执行操作规程，确保施工安全。

2. 设备安全：定期检查设备，确保设备运行正常；操作人员应熟悉设备性能，防止误操作。

3. 施工环境安全：做好水上施工的防滑、防坠落、防触电等措施；加强施工现场的排水、防风、防浪等工作。

4. 应急预案：制定应急预案，确保发生突发事件时能够迅速、有效地进行处置。

五、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。

六、质量保证措施1. 严格施工工艺，确保施工质量。
