涡流检测

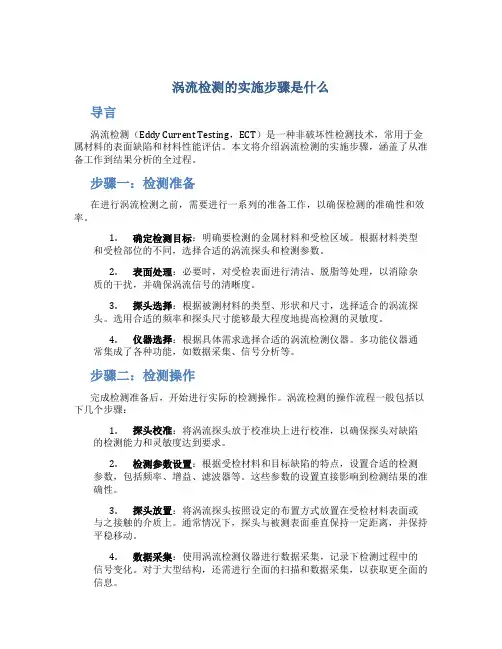

涡流检测的实施步骤是什么导言涡流检测（Eddy Current Testing，ECT）是一种非破坏性检测技术，常用于金属材料的表面缺陷和材料性能评估。

本文将介绍涡流检测的实施步骤，涵盖了从准备工作到结果分析的全过程。

步骤一：检测准备在进行涡流检测之前，需要进行一系列的准备工作，以确保检测的准确性和效率。

1.确定检测目标：明确要检测的金属材料和受检区域。

根据材料类型和受检部位的不同，选择合适的涡流探头和检测参数。

2.表面处理：必要时，对受检表面进行清洁、脱脂等处理，以消除杂质的干扰，并确保涡流信号的清晰度。

3.探头选择：根据被测材料的类型、形状和尺寸，选择适合的涡流探头。

选用合适的频率和探头尺寸能够最大程度地提高检测的灵敏度。

4.仪器选择：根据具体需求选择合适的涡流检测仪器。

多功能仪器通常集成了各种功能，如数据采集、信号分析等。

步骤二：检测操作完成检测准备后，开始进行实际的检测操作。

涡流检测的操作流程一般包括以下几个步骤：1.探头校准：将涡流探头放于校准块上进行校准，以确保探头对缺陷的检测能力和灵敏度达到要求。

2.检测参数设置：根据受检材料和目标缺陷的特点，设置合适的检测参数，包括频率、增益、滤波器等。

这些参数的设置直接影响到检测结果的准确性。

3.探头放置：将涡流探头按照设定的布置方式放置在受检材料表面或与之接触的介质上。

通常情况下，探头与被测表面垂直保持一定距离，并保持平稳移动。

4.数据采集：使用涡流检测仪器进行数据采集，记录下检测过程中的信号变化。

对于大型结构，还需进行全面的扫描和数据采集，以获取更全面的信息。

步骤三：数据分析与结果评估完成检测操作后，需要对采集到的数据进行分析和评估，以确定是否存在缺陷或其他表面异常。

1.信号分析：对采集到的涡流信号进行分析，如幅度、相位、波形等。

通过对信号的分析，可以识别出可能存在的缺陷。

2.缺陷评估：根据涡流信号的特征和已知的缺陷标准，对检测结果进行评估。

无损检测技术中的涡流检测方法详解无损检测技术是一种用于检测材料或构件内部缺陷或性能状态的技术方法，它可以在不破坏被检测材料的情况下对其进行评估和监测。

涡流检测作为无损检测技术的一种方法，被广泛应用于工业生产、航空、航天、汽车、电力等领域。

本文将对涡流检测方法进行详细解释和阐述。

涡流检测是一种基于电磁感应原理的无损检测技术。

其原理是利用交流电源产生的交变电磁场在被测材料中产生涡流，通过对涡流的测量，来判断被测材料的缺陷或性能状态。

涡流检测方法可以检测到多种类型的缺陷，如裂纹、腐蚀、疏松等。

涡流检测方法主要包括以下几个方面：1. 电磁感应原理：涡流检测是基于电磁感应原理的，通过交流电源产生的交变电磁场在被测材料中产生涡流。

当被测材料中存在缺陷时，涡流的路径和强度会发生变化，从而可以判断缺陷的位置和性质。

2. 探头设计：涡流检测中使用的探头通常由线圈和磁芯组成。

线圈通过交流电源激励产生交变磁场，磁芯则用于集中和引导磁场。

探头的设计对于检测效果起着重要的作用，不同类型的缺陷需要不同设计的探头。

3. 缺陷识别：通过分析涡流的强度、相位、频率等参数，可以判断被测材料中的缺陷类型和尺寸。

例如，对于裂纹缺陷，涡流的强度和相位会出现明显的变化。

通过对涡流信号进行数学处理和分析，可以得到准确的缺陷识别结果。

4. 检测技术：涡流检测技术可以分为静态检测和动态检测两种。

静态检测是指将被测材料放置在固定位置，通过探头对其进行检测。

动态检测则是指将探头和被测材料相对运动，通过对运动产生的涡流信号进行检测。

动态检测常用于对大型或复杂构件的检测。

涡流检测方法具有以下优点：1. 非接触性：涡流检测不需要直接接触被测物体，因此不会对被测材料造成损伤或影响其性能。

2. 高灵敏度：涡流检测可以检测到微小尺寸的缺陷，对于裂纹等细小缺陷具有很高的灵敏度。

3. 适用范围广：涡流检测方法适用于多种材料，如金属、合金、陶瓷等。

同时，它可以应用于不同形状和尺寸的材料和构件。

涡流检测原理
涡流检测是一种常用的无损检测方法，它利用涡流感应原理来检测材料中的缺陷和表面裂纹。

涡流检测原理基于法拉第电磁感应定律，当导体材料表面有缺陷或者磁性材料内部有缺陷时，涡流探头会感应出涡流信号，从而实现对材料缺陷的检测。

涡流检测原理的基本思想是利用交变磁场感应导体中的涡流，通过检测涡流感应产生的磁场变化来判断被检测物体的缺陷情况。

在涡流检测中，通常会采用交变电流通过探头产生交变磁场，当探头靠近被检测材料表面时，被检测材料中的涡流会受到交变磁场的影响而产生涡流感应，从而形成相应的涡流磁场。

这一原理被广泛应用于金属材料的无损检测中，尤其对于导电性材料和磁性材料的检测效果更佳。

涡流检测原理的优点在于它能够快速、准确地检测出材料中的缺陷，而且不需要对被检测材料进行破坏性的检测。

同时，涡流检测还能够对材料的导电性和磁性进行检测，因此在工业生产中得到了广泛的应用。

在实际的涡流检测中，我们需要根据被检测材料的性质和检测
要求选择合适的探头和检测参数。

一般来说，对于导电性材料，我们可以选择直流或者交变电流探头来产生磁场；而对于磁性材料，我们则需要选择交变磁场探头来进行检测。

此外，还需要根据被检测材料的厚度、形状和缺陷类型来确定检测参数，以确保检测的准确性和可靠性。

总的来说，涡流检测原理是一种简单、快速、准确的无损检测方法，它在工业生产中发挥着重要的作用。

通过对涡流检测原理的深入理解和实际应用，我们能够更好地掌握涡流检测技术，提高材料的质量和生产效率。

希望本文能够对涡流检测原理有所帮助，谢谢阅读！。

涡流检测方案范文涡流检测是一种非接触式的无损检测技术，主要用于检测金属材料中的缺陷或特定的材质性质。

它的原理是通过交流电磁场在金属材料中感应涡流，进而检测材料中的缺陷或其他参数。

仪器设备：涡流检测的仪器设备包括探头和检测仪器。

探头是用于产生涡流和接收反馈信号的设备，通常包括电磁线圈和磁芯。

检测仪器主要用于控制和分析探头的信号，常见的有涡流检测仪、信号处理器和数据记录仪等。

检测方法：涡流检测主要有单频和多频两种方法。

单频涡流检测使用恒定频率的交流电磁场，通常适用于简单结构的材料，如金属板或管道等。

多频涡流检测则是通过改变频率来检测不同深度或尺寸的缺陷，适用于复杂结构的材料。

数据分析：涡流检测的数据分析是非常重要的一步，可以通过对检测信号进行处理和分析，确定材料中的缺陷位置和尺寸。

常用的数据分析方法有图像处理、频谱分析和统计分析等。

图像处理可以将检测信号可视化，便于人工分析；频谱分析可以提取信号频率分布信息，辅助缺陷识别；统计分析则用于对多组数据进行比较和判断。

涡流检测方案的应用领域广泛，包括航空航天、汽车制造、电力设备、轨道交通等。

在航空航天领域，涡流检测可以用来检测飞机发动机叶片、涡轮盘和航空材料的缺陷；在汽车制造领域，涡流检测可以检测发动机缸体、传动轴和车身钢板的缺陷；在电力设备领域，涡流检测可以检测电缆接头、发电机线圈和电力装置的缺陷；在轨道交通领域，涡流检测可以用来检测铁轨、列车车轮和牵引设备的缺陷。

总结来说，涡流检测方案是一种非接触式的无损检测技术，应用广泛且效果可靠。

通过仪器设备的选择、检测方法的确定以及数据分析的处理，可以实现对金属材料中缺陷和性质的准确检测。

涡流检测方案在不同领域的应用带来了显著的经济和安全效益，同时也推动了涡流检测技术的不断创新与发展。

涡流检测原理
涡流检测是一种常用的无损检测方法，它利用涡流感应原理来检测材料中的缺
陷和表面裂纹。

涡流检测广泛应用于航空航天、汽车制造、铁路运输、石油化工等领域，成为保障设备安全可靠运行的重要手段。

涡流检测原理基于法拉第电磁感应定律，当交变电流通过线圈时，会在线圈周
围产生交变磁场。

当线圈靠近导电材料表面时，磁场会在材料表面感应出涡流。

如果材料表面有缺陷或裂纹，涡流的路径会发生改变，从而可以通过检测涡流的变化来判断材料表面的缺陷情况。

涡流检测的原理简单清晰，其检测过程也相对简便快速。

一般来说，涡流检测
仪器由交流电源、线圈、探头和信号处理系统组成。

当交流电源通电时，线圈产生交变磁场，探头贴近被检测材料表面，检测涡流信号并传输至信号处理系统进行分析，从而实现对材料缺陷的检测。

涡流检测具有高灵敏度和高分辨率的特点，可以检测出微小的缺陷和表面裂纹，对材料的损伤程度有很好的反映。

同时，涡流检测无需接触被检测材料，不会对材料造成损伤，适用于对材料表面进行快速、准确的检测。

在实际应用中，涡流检测可以用于金属材料、合金材料、导体和非导体材料的
缺陷检测。

例如，飞机的发动机叶片、汽车的轴承、管道的焊接接头等都可以通过涡流检测来确保其质量安全。

此外，涡流检测还可以用于金属材料的分类和排序，提高生产效率和产品质量。

总的来说，涡流检测原理简单直观，操作方便快捷，具有高灵敏度和高分辨率
的特点，适用于各种材料的缺陷检测和质量控制。

随着科技的不断发展，涡流检测技术也在不断完善和提升，将为各行业的安全生产和产品质量提供更可靠的保障。

检测步骤
1.仪器通电和预热探伤仪在调试前应预先通电、预热，以确保仪器使用过程中性能稳定
2.确定参数按被检材料的合同要求。

准确确定探伤设备、仪器参数，准备好探伤用导套、对比试样及必要的材料、工具等。

3.穿过式线圈探伤的调整选择适当的检验速度，调整检测线圈与对比试样的同心度及探伤仪有关参数，使对比试样中部的3个人工缺陷周向灵敏度差不大于3db，在此检验条件下检验出试样上的每个人工缺陷。

)
4.点式线圈的探伤调整调整设备的机械装登置，使对比试样，探头具有良好的同心度。

调整探伤仪的频率、增益、滤波、相位，报警门限等参数，使人工缺陷淡形清晰且信噪比最大，并能可靠报警。

5.确定检验灵敏度探伤前，在上述测整的基础上。

用选定的探伤速度，连线运行对比试件，保证至少通过3次，每次对比试样上的所有人工缺陷均能可靠报露，作为检验灵敏度
6.正常检验完成上述调试后即可进行正常检验。

7.结果评定
1)经上述检验的圆钢，如无超标缺陷信号，则判为涡流探伤合格。

2)圆钢（盘圆钢丝除外）在检验中，如出现超标缺陷的信号，则判为涡流检验不合格或可疑品。

此时，可加以修磨或切除可疑部位，修磨或可疑部位切除后，圆钢的规格、尺寸应在允许偏差范围内。

可疑品经处理后，重新进行祸流检验，若缺陷信号小于人工缺陷信号，则判为合格品，若缺陷信号仍不小于人工缺陷信号，则判为不合格品。

3）对上述圆钢可疑部位用其他方法重新进行探伤检验的，应采用由供需双方商定的方法和验收标准。

4）对盘条钢丝的报警缺陷应准确标记，并在探伤报告中记录缺陷的数量。

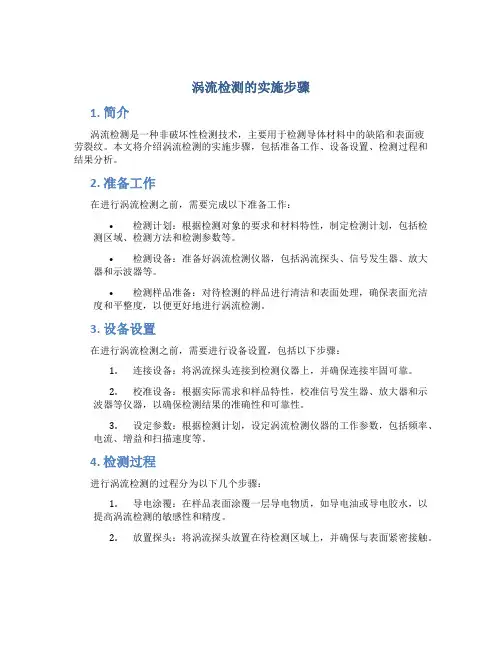

涡流检测的实施步骤1. 简介涡流检测是一种非破坏性检测技术，主要用于检测导体材料中的缺陷和表面疲劳裂纹。

本文将介绍涡流检测的实施步骤，包括准备工作、设备设置、检测过程和结果分析。

2. 准备工作在进行涡流检测之前，需要完成以下准备工作：•检测计划：根据检测对象的要求和材料特性，制定检测计划，包括检测区域、检测方法和检测参数等。

•检测设备：准备好涡流检测仪器，包括涡流探头、信号发生器、放大器和示波器等。

•检测样品准备：对待检测的样品进行清洁和表面处理，确保表面光洁度和平整度，以便更好地进行涡流检测。

3. 设备设置在进行涡流检测之前，需要进行设备设置，包括以下步骤：1.连接设备：将涡流探头连接到检测仪器上，并确保连接牢固可靠。

2.校准设备：根据实际需求和样品特性，校准信号发生器、放大器和示波器等仪器，以确保检测结果的准确性和可靠性。

3.设定参数：根据检测计划，设定涡流检测仪器的工作参数，包括频率、电流、增益和扫描速度等。

4. 检测过程进行涡流检测的过程分为以下几个步骤：1.导电涂覆：在样品表面涂覆一层导电物质，如导电油或导电胶水，以提高涡流检测的敏感性和精度。

2.放置探头：将涡流探头放置在待检测区域上，并确保与表面紧密接触。

3.开始检测：将涡流检测仪器开启，并根据设定的参数对样品进行扫描。

仪器会产生涡流感应电流，并通过信号接收和处理来检测样品表面的缺陷和裂纹。

4.实时监测：在检测过程中，可以通过示波器的显示和声音提示等方式实时监测检测结果，并根据需要调整仪器参数和探头位置。

5.记录结果：将检测结果记录下来，包括检测位置、缺陷大小和类型等信息，以便后续分析和评估。

5. 结果分析对涡流检测结果进行分析和评估的步骤如下：1.缺陷识别：根据涡流检测仪器显示的信号波形和声音提示，判断出样品表面的缺陷和裂纹位置。

2.缺陷分类：根据缺陷的形状、大小和位置等特征，对检测结果进行分类，如裂纹、气孔、夹杂等。

3.缺陷评估：根据检测结果和工程要求，对缺陷进行评估，确定缺陷的严重程度和对材料性能的影响。

涡流检测的实施步骤有哪些介绍涡流检测是一种无损检测技术，用于检查金属材料的缺陷或表面损伤。

它基于涡流感应原理，通过引入一个交变电流在被测物体表面产生涡流，并通过测量涡流对交变电流的影响来评估材料的状况。

本文将介绍涡流检测的实施步骤。

实施步骤1.准备工作在进行涡流检测之前，需要进行一些准备工作，包括：–确定被测物体：确定需要进行涡流检测的金属材料或零件。

–准备设备：确保涡流检测设备工作正常，并根据被测物体的尺寸和形状选择合适的探测器。

–清洁表面：确保被测物体表面清洁，以去除表面污垢和杂质，以便更好地进行检测。

2.设定参数在进行涡流检测之前，需要根据被测物体的特性和所需的检测灵敏度来设定参数。

这些参数包括：–频率：选择适合被测物体特性的频率，通常选择高频率可以提高灵敏度。

–检测深度：根据需求，设定合适的检测深度，以确保能检测到所需的缺陷或表面损伤。

–抑制技术：根据需求选择合适的抑制技术，以降低干扰信号的影响。

3.进行涡流检测完成准备工作和参数设置后，可以开始进行涡流检测，具体步骤包括：–放置探测器：将探测器放置在被测物体的表面上，并确保与表面紧密接触，以获得更准确的检测结果。

–施加交变电流：通过涡流检测设备施加交变电流到被测物体表面，产生涡流。

–观察信号响应：观察信号响应，并记录涡流信号的变化。

常见的观察方式包括示波器、振荡器等。

–分析和评估：根据涡流信号的变化，分析和评估被测物体的状况，确定是否存在缺陷或表面损伤，并评估其大小和位置。

4.结果处理与报告根据涡流检测的结果，进行结果处理和报告，具体包括：–数据分析：对记录的涡流信号进行数据分析，以确定缺陷或表面损伤的大小和位置。

–结果识别：根据数据分析的结果，确定被测物体是否合格，识别出存在的缺陷或表面损伤。

–结果报告：将结果整理成报告，将涡流检测的结果和分析表述清楚，并进行解释和建议。

–结果存档：将结果报告存档，以备后续参考和比对。

总结涡流检测是一种常用的无损检测技术，能够快速、准确地检测金属材料的缺陷和表面损伤。

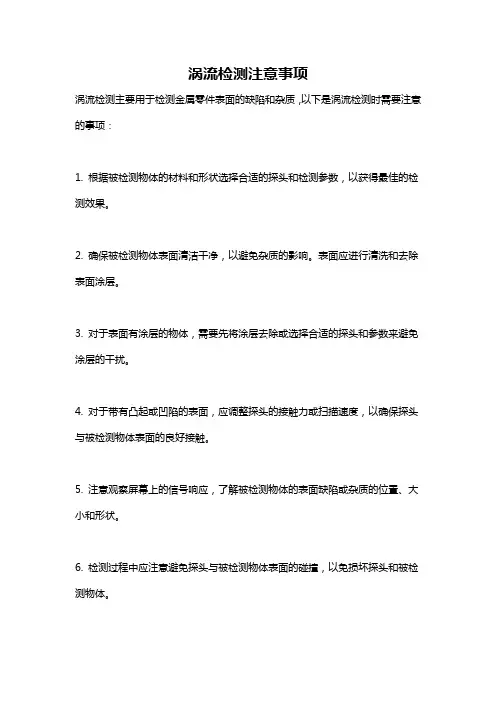

涡流检测注意事项
涡流检测主要用于检测金属零件表面的缺陷和杂质，以下是涡流检测时需要注意的事项：
1. 根据被检测物体的材料和形状选择合适的探头和检测参数，以获得最佳的检测效果。

2. 确保被检测物体表面清洁干净，以避免杂质的影响。

表面应进行清洗和去除表面涂层。

3. 对于表面有涂层的物体，需要先将涂层去除或选择合适的探头和参数来避免涂层的干扰。

4. 对于带有凸起或凹陷的表面，应调整探头的接触力或扫描速度，以确保探头与被检测物体表面的良好接触。

5. 注意观察屏幕上的信号响应，了解被检测物体的表面缺陷或杂质的位置、大小和形状。

6. 检测过程中应注意避免探头与被检测物体表面的碰撞，以免损坏探头和被检测物体。

7. 检测完毕后，及时清理探头和被检测物体，以防止污染和损坏。

8. 根据涡流检测的结果，结合实际需求进行判断和处理，如进行维修、修补或更换等。

9. 对涡流检测设备进行日常维护和定期检查，保证设备的正常运行和准确检测。

10. 了解和掌握涡流检测的原理和操作规程，遵守相关的安全操作规定，保证检测的准确性和可靠性。
