30m后张法T梁预应力计算书
一、预应力配套张拉机具说明
1、张拉机具选用：
根据设计文件给定的圆锚张拉数据，采用每个钢绞线根数最多的圆锚进行计算。

查设计文件得：钢绞线张拉控制应力σk＝1395MPa；钢绞线截面积：Ay＝139㎜2；钢绞线最多根数：n＝8。

计算张拉力：Ny＝σk×Ay×n＝1395×139×8＝（N）
据此：我部选用规格为200t的油压千斤能满足施工要求。

2、张拉机具数量表：
3、千斤顶的标定和压力表读数的确定
①千斤顶的标定：千斤顶、压力表（1块进油表、1块回油表）、高压油泵三者必须固定配套使用。

我部对其已经进行标定，标定报告附后。

②张拉：在张拉过程中，实际伸长量与理论伸长量差值控制在±6％之内，钢束理论伸长量暂以设计为准。

二、张拉程序及张拉力说明
1、查《公路桥涵施工技术规范》，对于夹片式具有自锚性能的锚具，采用的是低松弛力钢绞线，其张拉程序：
0 初应力 δcon （持荷2min 锚固） （δcon 是指张拉时的控制应力，包括预应力损失值）。

设计图纸要求δcon=1395Mpa ，钢绞线面积A=139mm2，弹性模量Ey=1.95×105Mpa,标准强度1860 Mpa ，
2、张拉应力控制
（1）预应力筋的张拉控制应力应符合设计要求。

当施工中预应力筋需要超张拉或计人锚圈口预应力损失时，可比设计要求提高5％，但在任何情况下不得超过设计规定的最大张拉控制应力。

（2）预应力筋采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应控制在6％以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。

（3）预应力筋的理论伸长值L ∆ (mm)可按下式计算：
P P P E A L
P L =∆
式中：P P ——预应力筋的平均张拉力(N)
L ——预应力筋的长度(mm)；
A P ——预应力筋的截面面积(mm2)；
E P ——预应力筋的弹性模量(N ／mm2)。

（4）预应力筋张拉时，应先调整到初应力口，该初应力为张拉控制应力σcon 的20%，伸长值应从初应力时开始量测。

力筋的实际
伸长值除量测的伸长值外，必须加上初应力以下的推算伸长值。

对后张法构件，在张拉过程中产生的弹性压缩值一般可省略。

预应力筋张拉的实际伸长值L∆(mm)，可按下式计算：
∆=L∆l+L∆2
L
式中：L∆l——从初应力至最大张拉应力间的实测伸长值(mm)；
∆2——初应力以下的推算伸长值(mm)，可采用相邻级的伸
L
长值。

（5）预应力筋的锚固，应在张拉控制应力处于稳定状态下进行。

锚固阶段张拉端预应力筋的内缩量，应不大于设计规定6mm。

三、张拉力计算
1、锚下控制应力бk=0.75 Ryb=1395Mpa，
2、单根钢绞线张拉力：Nk= 0.75Ryb×Ay=1395×139=193.9KN
3、8束时的控制力为：193.9×8=1551.2KN
四、施工控制应力与压力表的关系：
1、不同阶段的张拉力值：
10%Nk时：8束张拉力：0.1×193.9×8=155.12KN
20%Nk时：8束张拉力：0.2×193.9×8=310.24KN
100%Nk时：8束张拉力：1×193.9×8=1551.2KN
103%Nk时：8束张拉力：1.03×193.9×8=1597.7KN
2、计算压力表读数:
根据试验报告计算出张拉力与压力表的线性关系P=aF+b,两个千斤顶分别对应的压力表读数回归方程如下（y—是指压力表读数, x —是指控制张拉力）：
1号200T千斤顶号压力表: P=0.0268F+0.7909
2号200T千斤顶号压力表: P=0.0266F+0.0709
五、伸长量计算：
张拉时采用张拉力与伸长量双控，伸长量从千斤顶油缸量取ΔL=ΔL1+ΔL2
ΔL1：从10%张拉力到锚固时的伸长量
ΔL2：20%张拉力时的伸长量-100%张拉力时的伸长量最后的伸长量为两个千斤顶伸长量相加之和。

具体操作方法如下：
①安装好两千斤顶后，同时张拉到10%的力，量油缸伸长L1
②继续张拉到20%的力，量油缸伸长L2
③继续张拉到100%的力，量油缸伸长L3，
④ΔL2=L2- L1
ΔL1=L3- L1
ΔL=ΔL1+ΔL2= L2- L1+ L3- L1= L2+ L3-2×L1
设计伸长量如下：单位：mm
六、附件
《千斤顶检测报告》报告编号：2012CY-704
河南省交院工程测试咨询有限公司。

合集下载

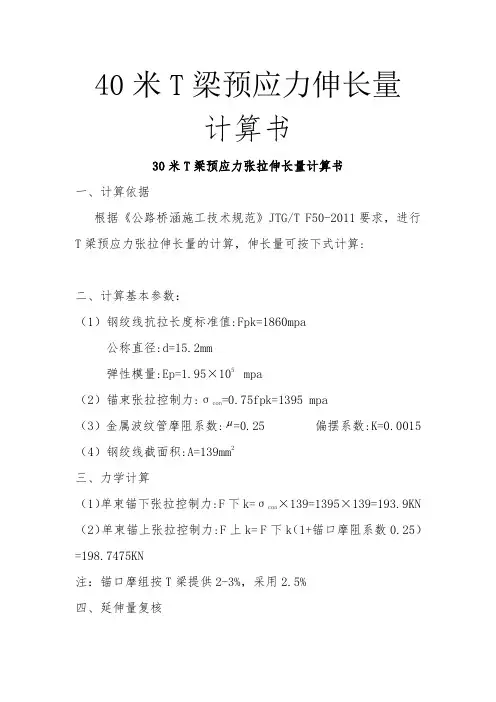

30米T梁预应力伸长量计算书(完结版)

30米T梁预应力伸长量计算书(完结版)

40米T梁预应力伸长量计算书30米T梁预应力张拉伸长量计算书一、计算依据根据《公路桥涵施工技术规范》JTG/T F50-2011要求，进行T梁预应力张拉伸长量的计算，伸长量可按下式计算:二、计算基本参数：（1）钢绞线抗拉长度标准值:Fpk=1860mpa公称直径:d=15.2mm弹性模量:Ep=1.95×105 mpa（2）锚束张拉控制力:σcon=0.75fpk=1395 mpa（3）金属波纹管摩阻系数: =0.25 偏摆系数:K=0.0015（4）钢绞线截面积:A=139mm2三、力学计算（1）单束锚下张拉控制力:F下k=σcon×139=1395×139=193.9KN （2）单束锚上张拉控制力:F上k= F下k（1+锚口摩阻系数0.25）=198.7475KN注：锚口摩组按T梁提供2-3%，采用2.5%四、延伸量复核N1束延伸量复核，N1锚束单束张拉控制力pcon=193.9（KN ）1、()kx con 1p (1e )193.726(KN)kx p μθμθ-+⨯-==+k=0.0015 u=0.25 θ=0直线取 ()kx p1pcon e 193.553(KN)μθ-+=⨯=始 ()1P1LL 0.853CM AE⨯∆== 2、()kx 12(1e )190.419(KN)kx p p μθμθ-+-==+始 14660.1221712000r θ=== ()kx 2=1(e )187.318(KN)p p μθ-+⨯=始始 ()22LL 1.03CM p AE⨯∆== 3、()kx 22(1e )184.948(KN)kx u p p μθθ-+-==+始 ()33LL 11.61CM p AE⨯∆== L (0.853 1.0311.61)13.49()2CM =++=L90%13.490.9012.14()2CM ⨯=⨯=设计12.15（cm ）与设计基本相符，采用设计值 N2束1、()()kx 0.00152.14101Pcon (1)193.9(1)2P 193.589()kx 0.0015 2.141e e KN μθμθ-+-⨯+⨯-⨯-⨯==+⨯ ()kx 21184.948=192.9?=193.278COM p P e e KN μθ-+==⨯⨯始（）()112L2L 1.529CM p AE⨯∆==2、1-kx+22P -2=189.352kx+u e P μθθ⨯=（）始（1） 41890.139630000r θ===()kx 2222185.48()p p e KN μθ-+=⨯=始始 222P 2=2.926()LP L CM AE⨯∆=始 3、2-kx+32P -2=183.633()kx+e P KN μθμθ⨯=（）始（1）332P 2=9.053()LP L CM AE⨯∆=(1.529 2.9269.053)13.508()2L CM =++=90%13.5080.9012.16()2LCM ⨯=⨯=设计12.15（cm ）与设计基本相符，采用设计值 N3束1、-kx+1-3=193.9()kx+Pcon e P KN μθμθ⨯=（）（1）-kx+13-=192.45()P Pcon e KN μθ=⨯（）始（1） 13 3.566()L CM ∆= 2、-kx+123-3=187.563)kx+P e P KN μθμθ⨯=（）始（1）（111700.139********r θ=== -kx+2133=182.760)P P e KN μθ=⨯（）始始（ 2187.56337.729()LL CM AE⨯∆== 3、-kx+233-3=182.272)kx+P e P KN μθμθ⨯=（）始（1）（ 33 2.40()L CM ∆=3(3.5667.729 2.40)=13.695)2L CM =++（ 390%13.6950.9012.33()2L CM ⨯=⨯=设计12.33（cm ）与设计基本相符，采用设计值 N4束1、-kx+1-4=193.18()kx+Pcon e P KN μθμθ⨯=（）（1）-kx+14=191.748P Pcon e μθ=⨯（）始14 3.535()L CM ∆=2、-kx+124-4=186.479)kx+P e P KN μθμθ⨯=（）始（1）（ 111700.1399780000r θ===-kx+2144=181.307)P P e KN μθ=⨯（）始始（ 249.630()L CM ∆=3、-kx+234-4=182.203)kx+P e P KN μθμθ⨯=（）始（1）（ 340.507()L CM ∆=3(0.5079.630 3.535)=13.672)2L CM =++（ 390%13.67290%12.30()2L CM ⨯=⨯=设计12.33（cm ）与设计基本相符，采用设计值 五、张拉力换算 （1）单束张拉力F上K=F下K （1+锚口摩阻）=193.9⨯1.025=198.7475(KN)（2）千斤顶编号91001，配套压力表编号48485121，回归方程Y=47.25230X+20.14580（3）千斤顶编号91002，配套压力表编号743.12V ，回归方程Y=47.41367X+10.52982（4）千斤顶编号91001，回归方程反算20.1458047.25230Y X -=千斤顶编号91002，回归方程反算10.5298247.41367Y X -=Ф1520-8 F=F 上K ⨯N=198.7475⨯8=1589.98（KN ） Ф1520-9 F=F 上K ⨯N=198.7475⨯9=1788.7275（KN ）计算： 复核： 专业监理工程师：。

(完整版)30米预应力混凝土简支T梁计算书(H=2m)last

(完整版)30米预应力混凝土简支T梁计算书(H=2m)last

目录1 计算依据与基础资料 (1)1.1 标准及规范 (1)1.1。

1 标准 (1)1。

1.2 规范 (1)1.1.3 参考资料 (1)1。

2 主要材料 (1)1.3 设计要点 (1)2 横断面布置 (2)2.1 横断面布置图 (2)2。

2 预制T梁截面尺寸 (2)2。

3 T梁翼缘有效宽度计算 (3)3 汽车荷载横向分布系数、冲击系数的计算 (4)3.1 汽车荷载横向分布系数计算 (4)3。

1.1 车道折减系数 (4)3.1。

2 跨中横向分布系数 (4)3。

2 汽车荷载冲击系数 值计算 (6)3。

2。

1汽车荷载纵向整体冲击系数 (6)3。

2.2 汽车荷载的局部加载的冲击系数 (6)4 作用效应组合 (6)4.1 作用的标准值 (7)4。

1.1 永久作用标准值 (7)4。

1.2 汽车荷载效应标准值 (8)4.2 作用效应组合 (10)4。

2。

1 基本组合（用于结构承载能力极限状态设计） (10)4.2.2 作用短期效应组合(用于正常使用极限状态设计) (12)4.2.3 作用长期效应组合（用于正常使用极限状态设计） (13)4.3 截面预应力钢束估算及几何特性计算 (15)4.3。

1 全预应力混凝土受弯构件受拉区钢筋面积估算 (15)4.3。

2 截面几何特性计算 (20)5 持久状态承载能力极限状态计算 (21)5.1 正截面抗弯承载能力 (22)5。

2 斜截面抗剪承载力验算 (22)5。

2。

1 验算受弯构件抗剪截面尺寸是否需进行抗剪强度计算 (22)5。

2。

2 箍筋设置 (25)5。

2。

3 斜截面抗剪承载力验算 (27)6 持久状况正常使用极限状态计算 (27)6。

1 预应力钢束应力损失计算 (28)6。

1.1 张拉控制应力 (28)6。

1。

2 各项预应力损失 (28)6。

2 温度梯度截面上的应力计算 (33)6.3 抗裂验算 (35)6.3.1 正截面抗裂验算 (35)6。

3.2 斜截面抗裂验算 (37)6。

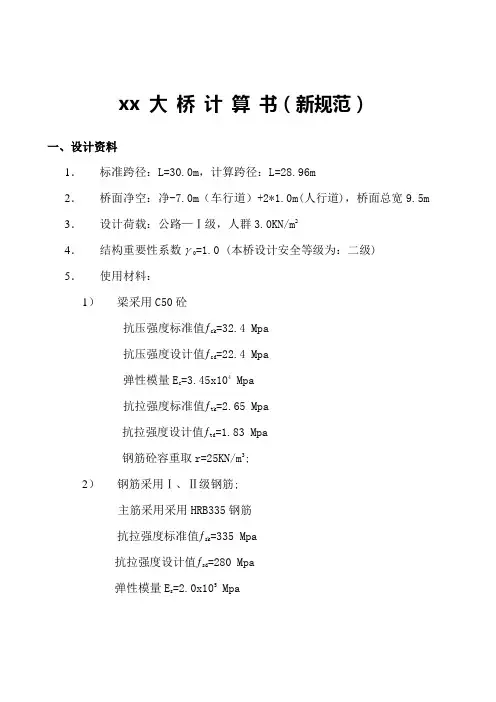

xxx大桥计算书新规范30米T梁(参考Word)

xxx大桥计算书新规范30米T梁(参考Word)

xx 大桥计算书（新规范）一、设计资料1．标准跨径：L=30.0m，计算跨径：L=28.96m2．桥面净空：净-7.0m（车行道）+2*1.0m(人行道)，桥面总宽9.5m 3．设计荷载：公路—Ⅰ级，人群3.0KN/m24．结构重要性系数γ0=1.0 (本桥设计安全等级为：二级)5．使用材料：1）梁采用C50砼抗压强度标准值ƒck=32.4 Mpa抗压强度设计值ƒcd=22.4 Mpa弹性模量E c=3.45x104 Mpa抗拉强度标准值ƒtk=2.65 Mpa抗拉强度设计值ƒtd=1.83 Mpa钢筋砼容重取r=25KN/m3;2）钢筋采用Ⅰ、Ⅱ级钢筋;主筋采用采用HRB335钢筋抗拉强度标准值ƒsk=335 Mpa抗拉强度设计值ƒsd=280 Mpa弹性模量E s=2.0x105 Mpa箍筋采用采用R235钢筋抗拉强度标准值ƒsk=235 Mpa抗拉强度设计值ƒsd=195 Mpa弹性模量E s=2.1x105 Mpa3）混凝土收缩徐变参数混凝土收缩应变终极值：0.22 X10-3混凝土徐变系数终极值：1.66474）低松弛钢绞线公称直径：15.20 mm；弹性模量：1.95×105Mpa；抗拉强度标准值ƒpk=235 Mpa抗拉强度设计值ƒpd=195 Mpa纵向钢束张拉控制应力：1395MPa；线膨胀系数：0.000012塑料波纹管管道摩阻系数μ：0.15塑料波纹管管道偏差系数k：0.0015边梁和中梁都是3束，每束9根，每根7φj15.24钢铰线6．各部分主要尺寸：预制板长：L预 =29.96m净跨径：L0=29.96-2*0.5=28.96mT梁翼缘有效宽度：B=2.42mT梁高：h=1.96m7．设计依据：1）交通部部标准《公路工程技术标准》（JTJ B01-23）2）交通部部标准《公路桥涵设计通用规范》（JTJ D60-24）3）交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ D62-24）4）交通部部标准《公路桥涵地基与基础设计规范》（JTJ024-85）5）交通部部标准《公路砖石及混凝土桥涵设计规范》（JTJ024-85）6）《公路工程抗震设计规范》（JTJ004-89）7）交通部部标准《公路桥涵施工技术规范》（JTJ041-2000）二、计算主要内容1)T梁抗弯极限承载力验算2) T梁正应力验算3) T梁主应力验算4) T梁刚度验算三、计算方法无论是极限承载力、正截面应力验算均不考虑结构以上桥面铺装参与受力，上部采用《桥梁博士》软件V3.0版进行计算。

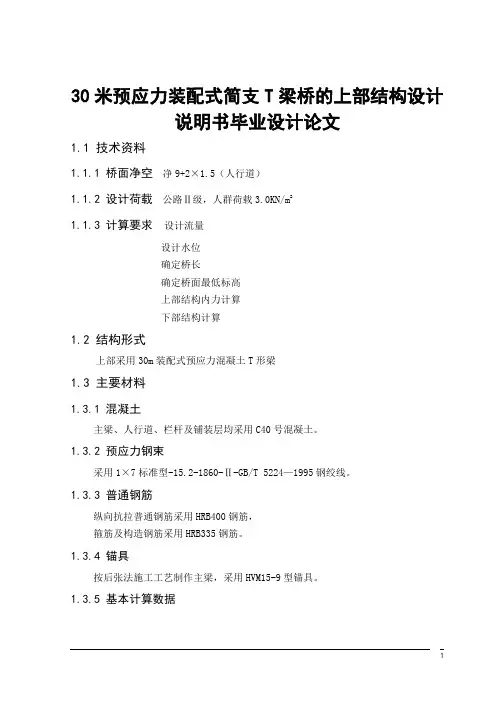

30米预应力装配式简支T梁桥的上部结构设计说明书毕业设计论文
