梁模板(扣件式)计算书预应力梁

大梁模板(扣件式)计算书梁模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝土梁名称KL14 新浇混凝土梁计算跨度(m) 7.8 混凝土梁截面尺寸(mm×mm) 200×900 新浇混凝土结构层高(m) 8 梁侧楼板厚度(mm) 150模板及其支架自重标准值G1k(kN/m2) 面板0.1 面板及小梁0.3 模板面板0.5 模板及其支架0.75新浇筑混凝土自重标准值G2k(kN/m3) 24钢筋自重标准值G3k(kN/m3)梁 1.5板 1.1施工人员及设备荷载标准值Q1k当计算支架立柱及其他支承结构构件时(kN/m2) 1 振捣混凝土时产生的荷载标准值Q2k(kN/m2)对水平面模板取值 2风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2) 0.3非自定义:0.22 风压高度变化系数μz0.9风荷载体型系数μs0.8新浇混凝土梁支撑方式梁一侧有板，梁板立柱共用(A) 梁跨度方向立柱间距l a(mm) 1500梁两侧立柱间距l b(mm) 1000步距h(mm) 1600新浇混凝土楼板立柱间距l'a(mm)、l'b(mm) 1500、1000混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm) 500梁底增加立柱根数 1梁底增加立柱布置方式按混凝土梁梁宽均分梁底增加立柱依次距梁左侧立柱距离(mm) 500梁底支撑小梁根数 3梁底支撑小梁最大悬挑长度(mm) 200平面图立面图四、面板验算面板类型覆面木胶合板面板厚度(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板弹性模量E(N/mm2) 10000W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝486000mm4q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q2k]×b=0.9max[1.2×(0.1+(24+1.5)×0.9)+1.4×2，1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×2]×1＝29.77kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.9]×1＝28.01kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.76kN/mq2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×0.9]×1＝23.05kN/m1、强度验算M max＝0.125q1L2＝0.125q1l2＝0.125×29.77×0.12＝0.04kN·mσ＝M max/W＝0.04×106/54000＝0.69N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521qL4/(100EI)=0.521×23.05×1004/(100×10000×486000)＝0.002mm≤[ν]＝l/400＝100/400＝0.25mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375 q1静l +0.437 q1活l=0.375×28.01×0.1+0.437×1.76×0.1＝1.13kNR2=1.25q1l=1.25×29.77×0.1＝3.72kN标准值(正常使用极限状态)R1'=R3'=0.375 q2l=0.375×23.05×0.1＝0.86kNR2'=1.25q2l=1.25×23.05×0.1＝2.88kN五、小梁验算小梁类型方木小梁材料规格(mm) 60×100小梁抗弯强度设计值[f](N/mm2) 15.44 小梁抗剪强度设计值[τ](N/mm2) 1.78小梁弹性模量E(N/mm2)9350 小梁截面抵抗矩W(cm3) 100小梁截面惯性矩I(cm4) 500q1＝max{1.13+0.9×1.35×[(0.3-0.1)×0.2/2+0.5×0.9]+0.9max[1.2×(0.5+(24+1.1)×0.15)+1.3×2，1.35×(0.5+(24+1.1)×0.15)+1.3×0.7×2]×(1-0.5-0.2/2)/2×1，3.72+0.9×1.35×(0.3-0.1)×0.2/2}=3.75kN/mq2＝max[0.86+(0.3-0.1)×0.2/2+0.5×0.9+(0.5+(24+1.1)×0.15)×(1-0.5-0.2/2)/2×1，2.88+(0.3-0.1)×0.2/2]＝2.9kN/m1、抗弯验算M max＝max[0.107q1l12，0.5q1l22]＝max[0.107×3.75×1.52，0.5×3.75×0.22]＝0.9kN·mσ＝M max/W＝0.9×106/100000＝9.02N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V max＝max[0.607q1l1，q1l2]＝max[0.607×3.75×1.5，3.75×0.2]＝3.41kNτmax＝3V max/(2bh0)=3×3.41×1000/(2×60×100)＝0.85N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×2.9×15004/(100×9350×5000000)＝1.99mm≤[ν]＝l/400＝1500/400＝3.75mmν2＝q2l24/(8EI)＝2.9×2004/(8×9350×5000000)＝0.01mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态R max＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×3.75×1.5，0.393×3.75×1.5+3.75×0.2]＝6.42kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝2.91kN，R2＝6.42kN，R3＝5.2kN正常使用极限状态R'max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×2.9×1.5，0.393×2.9×1.5+2.9×0.2]＝4.97kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝2.46kN，R'2＝4.97kN，R'3＝4.75kN六、主梁验算主梁类型钢管主梁材料规格(mm) Ф48×3.5可调托座内主梁根数 1 主梁弹性模量E(N/mm2) 206000主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125主梁截面惯性矩I(cm4) 12.19主梁截面抵抗矩W(cm3)5.081、抗弯验算主梁弯矩图(kN·m)σ＝M max/W＝0.292×106/5080＝57.48N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)V max＝4.744kNτmax＝2V max/A=2×4.744×1000/489＝19.4N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.12mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！4、扣件抗滑计算R＝R3＝0.46kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、立柱验算钢管类型Ф48×3立杆稳定性计算依据《建筑施工模板安全技术规范》JGJ162-2008立柱截面面积A(mm2) 424 回转半径i(mm) 15.9立柱截面抵抗矩W(cm3) 4.49 抗压强度设计值f(N/mm2) 205 长细比满足要求！查表得，φ＝0.591、风荷载计算M w＝0.92×1.4×ωk×l a×h2/10＝0.92×1.4×0.22×1.5×1.62/10＝0.1kN·m2、稳定性计算根据《建筑施工模板安全技术规范》公式5.2.5-14，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×0.9)+0.9×1.4×2]×1＝27.16kN/m2)小梁验算q1＝max{1.03+(0.3-0.1)×0.2/2+0.9×[1.2×(0.5+(24+1.1)×0.15)+0.9×1.4×1]×(1-0.5-0.2/2)/2×1，3.4+(0.3-0.1)×0.2/2}=3.42kN/m同上四～六计算过程，可得：R1＝0.01kN，R2＝13.21kN，R3＝0.45kN立柱最大受力N w＝max[R1，R2，R3+N边]+M w/l b＝max[0.01，13.21，0.45+0.9×[1.2×(0.75+(24+1.1)×0.15)+0.9×1.4×1]×(1+1-0.5-0.2/2)/2×1.5]+0.1/1＝13.31kNf＝N/(φA)+M w/W＝13309.56/(0.59×424)+0.1×106/4490＝74.72N/mm2≤[f]＝205N/mm2满足要求！八、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 301214.08kN≤[N]＝30kN满足要求！。

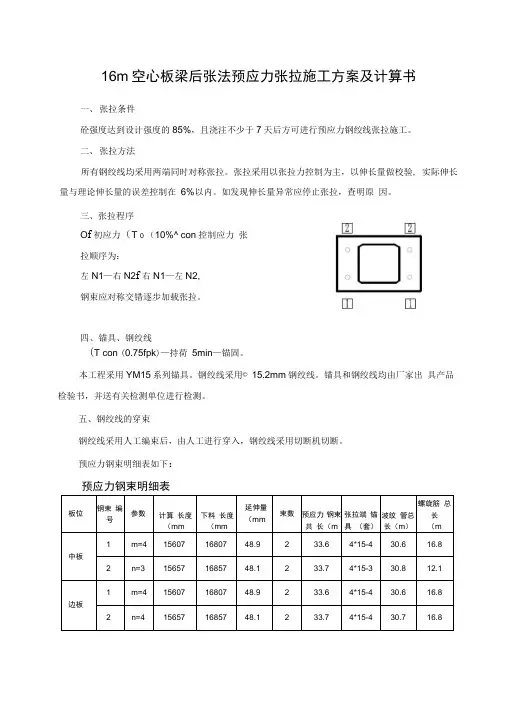

16m空心板梁后张法预应力张拉施工方案及计算书一、张拉条件砼强度达到设计强度的85%，且浇注不少于7天后方可进行预应力钢绞线张拉施工。

二、张拉方法所有钢绞线均采用两端同时对称张拉。

张拉采用以张拉力控制为主，以伸长量做校验, 实际伸长量与理论伸长量的误差控制在6%以内。

如发现伸长量异常应停止张拉，查明原因。

三、张拉程序拉顺序为：左N1—右N2f右N1—左N2,钢束应对称交错逐步加载张拉。

四、锚具、钢绞线(T con (0.75fpk)—持荷5min—锚固。

本工程采用YM15系列锚具。

钢绞线采用© 15.2mm钢绞线。

锚具和钢绞线均由厂家出具产品检验书，并送有关检测单位进行检测。

五、钢绞线的穿束钢绞线采用人工编束后，由人工进行穿入，钢绞线采用切断机切断。

预应力钢束明细表如下：预应力钢束明细表六、千斤顶、油表千斤顶、油表均经有关检测单位标定，千斤顶的工作架由钢管焊接而成，升降采用倒链进行抬升。

七、张拉操作采用柳州雷姆预应力机械有限公司生产的预应力智能张拉系统进行张拉。

千斤顶张拉进油升压必须缓慢、均匀、平稳，回油降压时应缓慢松开油阀，并使油缸回程到底。

梁端张拉工每张拉到整数时举手示意保持两端千斤顶力争同步工作。

八、实际伸长量的计算和测量初应力数值到达后，应在预应力钢束的两端精确的标以记号，预应力钢束的伸长量从记号起量，张拉力和伸长量的读数应在张拉过程中分阶段读出。

△L=S1+A L2式中：△L――为预应力筋的实际伸长量△L――为100%长拉力时预应力筋的实测伸长量△L2――为初应力时预应力筋的推算伸长量（本工程取值6mm 上式中△ L2= （c o/Ep）XL式中：c 0——为0.1 c con = 1860 X 0.75 X 0.1= 139.5MPaL――预应力筋长度其余各符号的含义与上述相同九、伸长率误差的计算（实测伸长量-理论伸长值）/理论伸长值X 100%，张拉过程中该误差应小于6%。

YKL-1一、计算条件1、材料1）、预应力钢筋采用高强低松弛钢绞线Φs15.2，其强度为f ptk＝1860N/mm22）、张拉控制应力为σcon(N/mm2)= 13023）、孔道成型采用预埋金属波纹管,直径(mm)为70.00 4）、锚具种类：夹片锚5）、非预应力钢筋采用HRB400级钢筋，箍筋采用HRB335级钢筋6）、混凝土强度等级为C40 fc(N/mm2)= 19.1 ftk(N/mm2)=2.517）、施加预应力时的混凝土强度为2、内力计算1）、跨中截面跨中设计弯矩M(KN.m)：2287 恒荷载力作用下的弯矩标准值Mk(KN.m)：891 活荷载力作用下的弯矩标准值Mk(KN.m)：303 2）、支座截面支座设计弯矩M（KN.m)：947 恒荷载力作用下的弯矩标准值Mk(KN.m)：939 活荷载力作用下的弯矩标准值Mk(KN.m)：285 3、结构信息1）、裂缝控制等级：三级2）、配筋情况：下部：2×6Φs15.2＋9φ25上部：2×6Φs15.2＋8φ254、张拉方式：一端张拉5、跨度L(mm)12.6二、截面验算2.1 截面设计参数梁截面宽度 b(mm) 400 梁截面高度 h(mm) 1000 上翼缘高度 h f(mm) 150 上翼缘宽度b f(mm) 2200 下翼缘高度h f'(mm) 0 下翼缘宽度b f'(mm) 400 支座截面加掖高度h a(mm) 0跨中截面面积A1(mm2) 6.700E+05支座截面面积A2(mm2) 6.700E+05跨中截面形心距上翼缘边缘的距离y11(mm) 329 跨中截面形心距下翼缘边缘的距离y12(mm) 671 支座截面形心距上翼缘边缘的距离y21(mm) 329 支座截面形心距下翼缘边缘的距离y22(mm) 671跨中截面惯性矩I1(mm4) 6.296E+10支座截面惯性矩I2(mm4) 6.296E+102.2 截面抗裂及承载力计算验算(三级)1、跨中截面1—1受拉区普通钢筋根数n1 9 受拉区普通钢筋直径d1(mm) 25 拉区预应力钢筋根数n2 12 弯矩标准值Mk(kN-m) 1194 次弯矩M2(kN-m) 469预应力损失计算预应力钢筋与孔道壁之间的摩擦系数引起的预应力损失σl2(N/mm2)147张拉端锚具变形和钢筋内缩引起的预应力损失σl1(N/mm2)0预应力钢筋的应力松弛引起的应力损失σl4(N/mm2)33由于砼的收缩徐变引起的预应力损失σl5(N/mm2)33裂缝宽度验算受拉区纵向钢筋的公称直径d eq(mm) 26.56按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte0.03轴向压力作用点至纵向受拉钢筋合力点的距离e(mm)1003.03纵向受拉钢筋合力点至截面受压区全力点的距离z(mm)788.03等效应力σsk(N/mm2)74.06裂缝间纵向受拉钢筋应变不均匀系数ψ(0.2<ψ<1.0)0.38裂缝宽度ωmax(mm)0.03 <0.2,满足要求承载力计算跨中计算弯矩包络值+1.2次弯矩M（KN.M）2287实际承载力Mu（KN.M）3313 >M,满足要求2、支座截面2—2受拉区普通钢筋根数n1 8受拉区普通钢筋直径d1(mm) 25拉区预应力钢筋根数n2 12弯矩标准值M k(kN-m) 647次弯矩M2(kN-m) -462预应力损失计算预应力钢筋与孔道壁之间的摩擦系数引起的预应力损失σl2(N/mm2)277张拉端锚具变形和钢筋内缩引起的预应力损失σl1(N/mm2)0预应力钢筋的应力松弛引起的应力损失σl4(N/mm2)33由于砼的收缩徐变引起的预应力损失σl5(N/mm2)33 裂缝验算受拉区纵向钢筋的公称直径d eq(mm) 26.69按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte0.01轴向压力作用点至纵向受拉钢筋合力点的距离e(mm)111.88纵向受拉钢筋合力点至截面受压区全力点的距离z(mm)-7144.2等效应力σsk(N/mm2)-299.90裂缝间纵向受拉钢筋应变不均匀系数ψ(0.2<ψ<1.0) 1.00裂缝宽度ωmax(mm)0.03 <0.2mm,满足要求抗震验算梁端的配筋强度比λ0.61 <0.75,满足要求截面换算配筋率ρ（%） 2.41 <2.5%,满足要求受压区高度比x/h0 0.23 <0.35,满足要求梁端底面与顶面普通钢筋面积比A s’/As 1.13 >0.3/(1-λ),满足要求梁底面普通钢筋配筋率0.66 >0.2%,满足要求承载力计算支座计算弯矩包络值+次弯矩M（KN.M）947（1.2恒荷弯矩+1.4活荷弯矩）*调幅系数+次弯矩M1（KN.M）263实际承载力Mu（KN.M）2710 >M1,满足要求支座计算配筋包络值A s(mm2) 5018支座换算实际配筋面积A s实(mm2) 9065 >As,满足要求支座抗剪设计值V（KN）977抗剪承载力V实（KN）1645 >V,满足条件施工阶段验算支座验算施工阶段上翼缘边缘砼法向压应力ócc(N/mm2) 2.61 <0.6fck,满足要求施工阶段下翼缘边缘砼法向拉应力ótp(N/mm2)-2.68 <0.95ftk,满足要求跨中验算施工阶段下翼缘边缘砼法向压应力ócc(N/mm2) 1.59 <0.6fck,满足要求施工阶段上翼缘边缘砼法向拉应力ócc(N/mm3)-3.14 <0.95ftk,满足要求施工阶段预应力伸长计算值(mm) 76施工阶段反拱验算0.06 0.05751219荷载长期作用下梁挠度验算9.25 满足要求<1/300一、计算条件1、材料1）、预应力钢筋采用高强低松弛钢绞线Φs15.2，其强度为f ptk＝1860N/mm22）、张拉控制应力为σcon(N/mm2)= 13023）、孔道成型采用预埋金属波纹管,直径(mm)为80.004）、锚具种类：夹片锚5）、非预应力钢筋采用HRB400级钢筋，箍筋采用HRB335级钢筋6）、混凝土强度等级为C40 fc(N/mm2)= 19.1ftk(N/mm2)=2.517）、施加预应力时的混凝土强度为2、内力计算1）、跨中截面跨中设计弯矩M(KN.m)：2364 恒荷载力作用下的弯矩标准值Mk(KN.m)：788 活荷载力作用下的弯矩标准值Mk(KN.m)：224 2）、支座截面支座设计弯矩M（KN.m)：1474 恒荷载力作用下的弯矩标准值Mk(KN.m)：1108 活荷载力作用下的弯矩标准值Mk(KN.m)：274 3、结构信息1）、裂缝控制等级：三级2）、配筋情况：下部：2×8Φs15.2＋9φ25上部：2×8Φs15.2＋8φ254、张拉方式：一端张拉5、跨度L(mm)15.5二、截面验算2.1 截面设计参数梁截面宽度 b(mm) 400 梁截面高度 h(mm) 1200 上翼缘高度 h f(mm) 150 上翼缘宽度b f(mm) 2200 下翼缘高度h f'(mm) 0 下翼缘宽度b f'(mm) 400 支座截面加掖高度h a(mm) 0跨中截面面积A1(mm2) 7.500E+05支座截面面积A2(mm2) 7.500E+05跨中截面形心距上翼缘边缘的距离y11(mm) 411 跨中截面形心距下翼缘边缘的距离y12(mm) 789 支座截面形心距上翼缘边缘的距离y21(mm) 411 支座截面形心距下翼缘边缘的距离y22(mm) 789跨中截面惯性矩I1(mm4) 1.057E+11支座截面惯性矩I2(mm4) 1.057E+112.2 截面抗裂及承载力计算验算(三级)1、跨中截面1—1受拉区普通钢筋根数n1 9 受拉区普通钢筋直径d1(mm) 25 拉区预应力钢筋根数n2 16 弯矩标准值Mk(kN-m) 1012 次弯矩M2(kN-m) 692预应力损失计算预应力钢筋与孔道壁之间的摩擦系数引起的预应力损失σl2(N/mm2)156张拉端锚具变形和钢筋内缩引起的预应力损失σl1(N/mm2)0预应力钢筋的应力松弛引起的应力损失σl4(N/mm2)33由于砼的收缩徐变引起的预应力损失σl5(N/mm2)44裂缝宽度验算受拉区纵向钢筋的公称直径d eq(mm) 26.89按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte0.03轴向压力作用点至纵向受拉钢筋合力点的距离e(mm)777.51纵向受拉钢筋合力点至截面受压区全力点的距离z(mm)868.11等效应力σsk(N/mm2)-34.20裂缝间纵向受拉钢筋应变不均匀系数ψ(0.2<ψ<1.0) 1.00裂缝宽度ωmax(mm)0.04 <0.2,满足要求承载力计算跨中计算弯矩包络值+1.2次弯矩M（KN.M）2364实际承载力Mu（KN.M）4809 >M,满足要求2、支座截面2—2受拉区普通钢筋根数n1 8受拉区普通钢筋直径d1(mm) 25拉区预应力钢筋根数n2 16弯矩标准值M k(kN-m) 888次弯矩M2(kN-m) -680预应力损失计算预应力钢筋与孔道壁之间的摩擦系数引起的预应力损失σl2(N/mm2)292张拉端锚具变形和钢筋内缩引起的预应力损失σl1(N/mm2)0预应力钢筋的应力松弛引起的应力损失σl4(N/mm2)33由于砼的收缩徐变引起的预应力损失σl5(N/mm2)44 裂缝验算受拉区纵向钢筋的公称直径d eq(mm) 27.04按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte0.01轴向压力作用点至纵向受拉钢筋合力点的距离e(mm)95.45纵向受拉钢筋合力点至截面受压区全力点的距离z(mm)-18520.95等效应力σsk(N/mm2)-355.74裂缝间纵向受拉钢筋应变不均匀系数ψ(0.2<ψ<1.0) 1.00裂缝宽度ωmax(mm)0.03 <0.2mm,满足要求抗震验算梁端的配筋强度比λ0.68 <0.75,满足要求截面换算配筋率ρ（%） 2.41 <2.5%,满足要求受压区高度比x/h0 0.27 <0.35,满足要求梁端底面与顶面普通钢筋面积比A s’/As 1.13 >0.3/(1-λ),满足要求梁底面普通钢筋配筋率0.59 >0.2%,满足要求承载力计算支座计算弯矩包络值+次弯矩M（KN.M）1474（1.2恒荷弯矩+1.4活荷弯矩）*调幅系数+次弯矩M1（KN.M）310实际承载力Mu（KN.M）3902 >M1,满足要求支座计算配筋包络值A s(mm2) 5989支座换算实际配筋面积A s实(mm2) 11007 >As,满足要求支座抗剪设计值V（KN）895抗剪承载力V实（KN）1996 >V,满足条件施工阶段验算支座验算施工阶段上翼缘边缘砼法向压应力ócc(N/mm2) 4.51 <0.6fck,满足要求施工阶段下翼缘边缘砼法向拉应力ótp(N/mm2)-0.49 <0.95ftk,满足要求跨中验算施工阶段下翼缘边缘砼法向压应力ócc(N/mm2) 5.89 <0.6fck,满足要求施工阶段上翼缘边缘砼法向拉应力ócc(N/mm3)-1.69 <0.95ftk,满足要求施工阶段预应力伸长计算值(mm) 92施工阶段反拱验算 1.36 1.36165642荷载长期作用下梁挠度验算 6.72 满足要求<1/300一、计算条件1、材料1）、预应力钢筋采用高强低松弛钢绞线Φs15.2，其强度为f ptk＝1860N/mm22）、张拉控制应力为σcon(N/mm2)= 13023）、孔道成型采用预埋金属波纹管,直径(mm)为55.004）、锚具种类：夹片锚5）、非预应力钢筋采用HRB400级钢筋，箍筋采用HRB335级钢筋6）、混凝土强度等级为C40 fc(N/mm2)= 19.1ftk(N/mm2)=2.517）、施加预应力时的混凝土强度为2、内力计算1）、跨中截面跨中设计弯矩M(KN.m)：2058 恒荷载力作用下的弯矩标准值Mk(KN.m)：788 活荷载力作用下的弯矩标准值Mk(KN.m)：224 2）、支座截面支座设计弯矩M（KN.m)：1729 恒荷载力作用下的弯矩标准值Mk(KN.m)：1108 活荷载力作用下的弯矩标准值Mk(KN.m)：274 3、结构信息1）、裂缝控制等级：三级2）、配筋情况：下部：2×5Φs15.2＋7φ25上部：2×5Φs15.2＋5φ254、张拉方式：一端张拉5、跨度L(mm)15.5二、截面验算2.1 截面设计参数梁截面宽度 b(mm) 400 梁截面高度 h(mm) 1200 上翼缘高度 h f(mm) 150 上翼缘宽度b f(mm) 2200 下翼缘高度h f'(mm) 0 下翼缘宽度b f'(mm) 400 支座截面加掖高度h a(mm) 0跨中截面面积A1(mm2) 7.500E+05支座截面面积A2(mm2) 7.500E+05跨中截面形心距上翼缘边缘的距离y11(mm) 411 跨中截面形心距下翼缘边缘的距离y12(mm) 789 支座截面形心距上翼缘边缘的距离y21(mm) 411 支座截面形心距下翼缘边缘的距离y22(mm) 789跨中截面惯性矩I1(mm4) 1.057E+11支座截面惯性矩I2(mm4) 1.057E+112.2 截面抗裂及承载力计算验算(三级)1、跨中截面1—1受拉区普通钢筋根数n1 7 受拉区普通钢筋直径d1(mm) 25 拉区预应力钢筋根数n2 10 弯矩标准值Mk(kN-m) 1012 次弯矩M2(kN-m) 433预应力损失计算预应力钢筋与孔道壁之间的摩擦系数引起的预应力损失σl2(N/mm2)156张拉端锚具变形和钢筋内缩引起的预应力损失σl1(N/mm2)0预应力钢筋的应力松弛引起的应力损失σl4(N/mm2)33由于砼的收缩徐变引起的预应力损失σl5(N/mm2)44裂缝宽度验算受拉区纵向钢筋的公称直径d eq(mm) 26.64按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte0.02轴向压力作用点至纵向受拉钢筋合力点的距离e(mm)1056.53纵向受拉钢筋合力点至截面受压区全力点的距离z(mm)924.81等效应力σsk(N/mm2)40.15裂缝间纵向受拉钢筋应变不均匀系数ψ(0.2<ψ<1.0)0.20裂缝宽度ωmax(mm)0.01 <0.2,满足要求承载力计算跨中计算弯矩包络值+1.2次弯矩M（KN.M）2058实际承载力Mu（KN.M）3320 >M,满足要求2、支座截面2—2受拉区普通钢筋根数n1 5受拉区普通钢筋直径d1(mm) 25拉区预应力钢筋根数n2 10弯矩标准值M k(kN-m) 888次弯矩M2(kN-m) -425预应力损失计算预应力钢筋与孔道壁之间的摩擦系数引起的预应力损失σl2(N/mm2)292张拉端锚具变形和钢筋内缩引起的预应力损失σl1(N/mm2)0预应力钢筋的应力松弛引起的应力损失σl4(N/mm2)33由于砼的收缩徐变引起的预应力损失σl5(N/mm2)44 裂缝验算受拉区纵向钢筋的公称直径d eq(mm) 27.04按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte0.01轴向压力作用点至纵向受拉钢筋合力点的距离e(mm)340.21纵向受拉钢筋合力点至截面受压区全力点的距离z(mm)-544.20等效应力σsk(N/mm2)-575.16裂缝间纵向受拉钢筋应变不均匀系数ψ(0.2<ψ<1.0) 1.00裂缝宽度ωmax(mm)0.05 <0.2mm,满足要求抗震验算梁端的配筋强度比λ0.68 <0.75,满足要求截面换算配筋率ρ（%） 1.51 <2.5%,满足要求受压区高度比x/h0 0.14 <0.35,满足要求梁端底面与顶面普通钢筋面积比A s’/As 1.40 >0.3/(1-λ),满足要求梁底面普通钢筋配筋率0.46 >0.2%,满足要求承载力计算支座计算弯矩包络值+次弯矩M（KN.M）1729（1.2恒荷弯矩+1.4活荷弯矩）*调幅系数+次弯矩M1（KN.M）565实际承载力Mu（KN.M）2622 >M1,满足要求支座计算配筋包络值A s(mm2) 5989支座换算实际配筋面积A s实(mm2) 6879 >As,满足要求支座抗剪设计值V（KN）895抗剪承载力V实（KN）1996 >V,满足条件施工阶段验算支座验算施工阶段上翼缘边缘砼法向压应力ócc(N/mm2) 1.65 <0.6fck,满足要求施工阶段下翼缘边缘砼法向拉应力ótp(N/mm2)-2.54 <0.95ftk,满足要求跨中验算施工阶段下翼缘边缘砼法向压应力ócc(N/mm2) 2.09 <0.6fck,满足要求施工阶段上翼缘边缘砼法向拉应力ócc(N/mm3)-1.88 <0.95ftk,满足要求施工阶段预应力伸长计算值(mm) 92施工阶段反拱验算0.11 0.10540212荷载长期作用下梁挠度验算9.24 满足要求<1/300YKL-4一、计算条件1、材料1）、预应力钢筋采用高强低松弛钢绞线Φs15.2，其强度为f ptk＝1860N/mm22）、张拉控制应力为σcon(N/mm2)= 13023）、孔道成型采用预埋金属波纹管,直径(mm)为55.004）、锚具种类：夹片锚5）、非预应力钢筋采用HRB400级钢筋，箍筋采用HRB335级钢筋6）、混凝土强度等级为C40 fc(N/mm2)= 19.1ftk(N/mm2)=2.517）、施加预应力时的混凝土强度为2、内力计算1）、跨中截面跨中设计弯矩M(KN.m)：1591 恒荷载力作用下的弯矩标准值Mk(KN.m)：665 活荷载力作用下的弯矩标准值Mk(KN.m)：15 2）、支座截面支座设计弯矩M（KN.m)：518 恒荷载力作用下的弯矩标准值Mk(KN.m)：773 活荷载力作用下的弯矩标准值Mk(KN.m)：55 3、结构信息1）、裂缝控制等级：三级2）、配筋情况：下部：2×5Φs15.2＋7φ25上部：2×5Φs15.2＋5φ254、张拉方式：一端张拉5、跨度L(mm)15.5二、截面验算2.1 截面设计参数梁截面宽度 b(mm) 400 梁截面高度 h(mm) 1100上翼缘高度 h f(mm) 150 上翼缘宽度b f(mm) 2200 下翼缘高度h f'(mm) 0 下翼缘宽度b f'(mm) 400 支座截面加掖高度h a(mm) 0跨中截面面积A1(mm2) 7.100E+05支座截面面积A2(mm2) 7.100E+05跨中截面形心距上翼缘边缘的距离y11(mm) 369 跨中截面形心距下翼缘边缘的距离y12(mm) 731 支座截面形心距上翼缘边缘的距离y21(mm) 369 支座截面形心距下翼缘边缘的距离y22(mm) 731跨中截面惯性矩I1(mm4) 8.263E+10支座截面惯性矩I2(mm4) 8.263E+102.2 截面抗裂及承载力计算验算(三级)1、跨中截面1—1受拉区普通钢筋根数n1 7 受拉区普通钢筋直径d1(mm) 25 拉区预应力钢筋根数n2 10 弯矩标准值Mk(kN-m) 680 次弯矩M2(kN-m) 422预应力损失计算预应力钢筋与孔道壁之间的摩擦系数引起的预应力损失σl2(N/mm2)141张拉端锚具变形和钢筋内缩引起的预应力损失σl1(N/mm2)0预应力钢筋的应力松弛引起的应力损失σl4(N/mm2)33由于砼的收缩徐变引起的预应力损失σl5(N/mm2)34裂缝宽度验算受拉区纵向钢筋的公称直径d eq(mm) 26.64按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte0.02轴向压力作用点至纵向受拉钢筋合力点的距离e(mm)783.06纵向受拉钢筋合力点至截面受压区全力点的距离z(mm)824.19等效应力σsk(N/mm2)-14.48裂缝间纵向受拉钢筋应变不均匀系数ψ(0.2<ψ<1.0) 1.00裂缝宽度ωmax(mm)0.02 <0.2,满足要求承载力计算跨中计算弯矩包络值+1.2次弯矩M（KN.M）1591实际承载力Mu（KN.M）3013 >M,满足要求2、支座截面2—2受拉区普通钢筋根数n1 5受拉区普通钢筋直径d1(mm) 25拉区预应力钢筋根数n2 10弯矩标准值M k(kN-m) 561次弯矩M2(kN-m) -416预应力损失计算预应力钢筋与孔道壁之间的摩擦系数引起的预应力损失σl2(N/mm2)265张拉端锚具变形和钢筋内缩引起的预应力损失σl1(N/mm2)0预应力钢筋的应力松弛引起的应力损失σl4(N/mm2)33由于砼的收缩徐变引起的预应力损失σl5(N/mm2)34 裂缝验算受拉区纵向钢筋的公称直径d eq(mm) 27.04按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte0.01轴向压力作用点至纵向受拉钢筋合力点的距离e(mm)103.56纵向受拉钢筋合力点至截面受压区全力点的距离z(mm)-11681.32等效应力σsk(N/mm2)-367.44裂缝间纵向受拉钢筋应变不均匀系数ψ(0.2<ψ<1.0) 1.00裂缝宽度ωmax(mm)0.06 <0.2mm,满足要求抗震验算梁端的配筋强度比λ0.68 <0.75,满足要求截面换算配筋率ρ（%） 1.64 <2.5%,满足要求受压区高度比x/h0 0.15 <0.35,满足要求梁端底面与顶面普通钢筋面积比A s’/As 1.40 >0.3/(1-λ),满足要求梁底面普通钢筋配筋率0.48 >0.2%,满足要求承载力计算支座计算弯矩包络值+次弯矩M（KN.M）518（1.2恒荷弯矩+1.4活荷弯矩）*调幅系数+次弯矩M1（KN.M）197实际承载力Mu（KN.M）2356 >M1,满足要求支座计算配筋包络值A s(mm2) 2986支座换算实际配筋面积A s实(mm2) 6815 >As,满足要求支座抗剪设计值V（KN）495抗剪承载力V实（KN）1821 >V,满足条件施工阶段验算支座验算施工阶段上翼缘边缘砼法向压应力ócc(N/mm2) 2.54 <0.6fck,满足要求施工阶段下翼缘边缘砼法向拉应力ótp(N/mm2)-1.24 <0.95ftk,满足要求跨中验算施工阶段下翼缘边缘砼法向压应力ócc(N/mm2) 2.51 <0.6fck,满足要求施工阶段上翼缘边缘砼法向拉应力ócc(N/mm3)-1.90 <0.95ftk,满足要求施工阶段预应力伸长计算值(mm) 94施工阶段反拱验算0.52 0.51765696荷载长期作用下梁挠度验算8.91 满足要求<1/300一、计算条件1、材料1）、预应力钢筋采用高强低松弛钢绞线Φs15.2，其强度为f ptk＝1860N/mm22）、张拉控制应力为σcon(N/mm2)= 13023）、孔道成型采用预埋金属波纹管,直径(mm)为55.004）、锚具种类：夹片锚5）、非预应力钢筋采用HRB400级钢筋，箍筋采用HRB335级钢筋6）、混凝土强度等级为C40 fc(N/mm2)=19.1ftk(N/mm2)=2.397）、施加预应力时的混凝土强度为2、内力计算支座截面支座设计弯矩M（KN.m)：562 恒荷载力作用下的弯矩标准值Mk(KN.m)：400 活荷载力作用下的弯矩标准值Mk(KN.m)：213、结构信息1）、裂缝控制等级：三级2）、配筋情况：上部：2×5Φs15.2＋7φ254、张拉方式：一端张拉5、跨度L(mm) 5二、截面验算2.1 截面设计参数梁截面宽度 b(mm) 500 梁截面高度 h(mm) 700 上翼缘高度 h f(mm) 150 上翼缘宽度b f(mm) 2300 下翼缘高度h f'(mm) 0 下翼缘宽度b f'(mm) 500 支座截面加掖高度h a(mm) 0支座截面面积A2(mm2) 6.200E+05支座截面形心距上翼缘边缘的距离y21(mm) 230 支座截面形心距下翼缘边缘的距离y22(mm) 470支座截面惯性矩I2(mm4) 2.632E+102.2 截面抗裂及承载力计算验算(三级)支座截面受拉区普通钢筋根数n1 7 受拉区普通钢筋直径d1(mm) 25 拉区预应力钢筋根数n2 10 弯矩标准值M k(kN-m) 421预应力损失计算张拉端锚具变形和钢筋内缩引起的预应力损失σl1(N/mm2)234预应力钢筋的应力松弛引起的应力损失σl4(N/mm2)33由于砼的收缩徐变引起的预应力损失σl5(N/mm2)43 裂缝验算受拉区纵向钢筋的公称直径d eq(mm) 26.64按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte0.03轴向压力作用点至纵向受拉钢筋合力点的距离e(mm)305.08纵向受拉钢筋合力点至截面受压区全力点的距离z(mm)218.83等效应力σsk(N/mm2)112.75裂缝间纵向受拉钢筋应变不均匀系数ψ(0.2<ψ<1.0)0.60裂缝宽度ωmax(mm)0.07 <0.2mm,满足要求抗震验算梁端的配筋强度比λ0.60 <0.75,满足要求截面换算配筋率ρ（%） 2.44 <2.5%,满足要求受压区高度比x/h0 0.26 <0.35,满足要求承载力计算支座计算弯矩包络值M（KN.M）5621.2恒荷弯矩+1.4活荷弯矩M1（KN.M）509实际承载力Mu（KN.M）1568 >M1,满足要求支座计算配筋包络值A s(mm2) 2700支座换算实际配筋面积A s实(mm2) 7814 >As,满足要求支座抗剪设计值V（KN）180抗剪承载力V实（KN）1468 >V,满足条件挠度验算挠度f（mm) 10.31 满足要求。

P匝道现浇预应力箱梁盘扣式支架计算书一、支架搭设结合PK0+661.000道路施工，第四、五、六、七联均采用盘销脚手架搭设，借助已完成的墩柱/盖梁进行搭设，一联同时到顶，四联平行作业。

盘扣式支架立杆布置间距为顺路方向1500㎜，墩柱处进行加强，实心段腹板位置为横向间距900㎜，实心段其余位置横向间距为1200mm；跨中部分纵、横向步距为1500mm。

架体由底至顶设置斜拉杆，斜拉杆在支撑架两侧对称设置，立杆底部插入可调基座，立杆顶部插入可调托座。

二、编制依据《建筑施工手册》（第四版）（GB50009-2001）《钢结构设计规范》（GB50017-2003）《建筑结构荷载规范》（GB50009-2001）《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231—2010）《盘销式脚手架检测报告》三、材料特性主杆Φ60.2xt：3.2mm Q345B fc=310N/mm² E=2.06x105/mm2横杆Φ48.2xt：2.5mm Q235 fc=215N/mm² E=2.06x105/mm2斜杆Φ48.2xt：2.75mm Q235 fc=215N/mm² E=2.06x105/mm2四、现浇箱梁荷载计算及支架验算1、荷载计算支架承受的荷载主要有：箱梁自重、模板及附件重、施工活载、支架自重以及混凝土浇注时的冲击荷载和振动荷载、其他荷载（风荷载）等。

(1)、箱梁自重根据每一联连续箱梁结构不同，分别计算箱梁自重荷载。

箱梁自重荷载取具有代表性的断面。

横梁与腹（顶）板加厚断面位置的支架搭设方式相同，1.3m现浇箱梁跨中断面面积SA =6.0725m2; 端部D-D断面面积SD=10.45m2; 1.5m现浇箱梁跨中断面面积SA =6.0625m2; 端部D-D断面面积SD=11.55m2;因此荷载计算断面取跨中位置SA =6.0725m2；横梁端部SD=11.55m2分别进行计算。

预应力框架梁计算书预应力框架梁计算书1. 概述预应力框架梁是一种常用的结构形式，能够提高梁的承载能力和抗震性能。

本文档旨在提供一份详细的计算书范本，以便工程师们参考和使用。

2. 术语和定义在进行计算之前，我们首先需要了解一些术语和定义，以便更好地理解本文档的内容。

以下是一些常见的术语和定义：- 预应力：通过施加预先的拉力来改善结构的性能和耐久性。

- 梁：一种承受荷载并将其传递给支座的结构元素。

- 框架梁：由梁与柱组合构成的结构形式。

- 计算书：一份用于记录结构计算结果的文档。

3. 计算步骤在进行预应力框架梁的计算时，需要按照以下步骤进行：3.1. 确定梁的几何参数：包括长度、宽度和高度等几何特征。

3.2. 确定梁的材料参数：包括混凝土和预应力钢筋的强度等材料特性。

3.3. 计算梁的截面特性：根据几何参数和材料参数计算梁的截面特性，如惯性矩和截面模量等。

3.4. 计算梁的受力状态：根据梁所受的荷载和边界条件，计算梁的受力状态，包括弯矩、剪力和轴力等。

3.5. 根据受力状态计算各部分的尺寸：根据梁的受力状态和设计要求，计算各部分的尺寸，如预应力筋和箍筋的布置等。

3.6. 进行预应力计算：根据设计要求，确定预应力的大小和布置方式。

3.7. 进行梁的验算：根据计算结果，进行梁的验算，包括抗弯承载力和抗剪承载力等。

4. 附件本文档所涉及的附件如下：- 图纸：包括梁的平面图和剖面图等。

- 计算表格：用于记录计算过程和结果的表格。

- 验算报告：包括梁的受力状态和验算结果等。

5. 法律名词及注释在本文档中，可能涉及到一些法律名词和术语。

以下是一些常见的法律名词及其注释：- 建筑法：指规范和管理建筑活动的法律法规。

- 结构设计规范：包括建筑结构设计的相关规定和要求。

- 施工规范：包括建筑施工的相关规定和要求。

- 安全规定：指保障建筑结构安全的相关规定和要求。

本文档提供了一份详细的预应力框架梁计算书范本，希望能对工程师们在实际工作中提供参考和帮助。

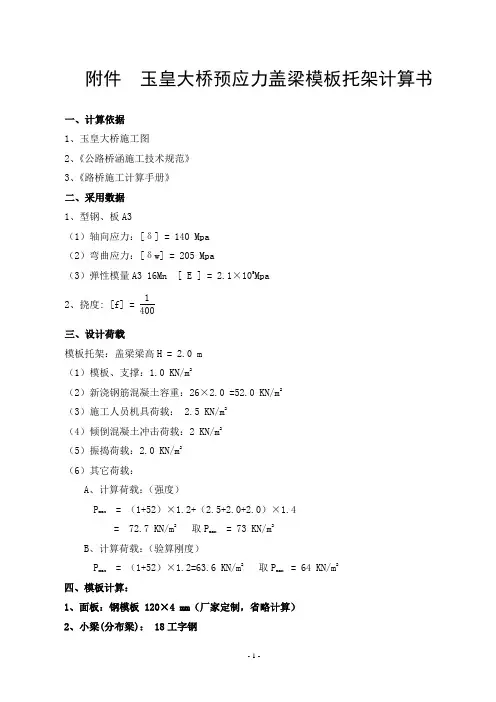

附件玉皇大桥预应力盖梁模板托架计算书一、计算依据1、玉皇大桥施工图2、《公路桥涵施工技术规范》3、《路桥施工计算手册》二、采用数据1、型钢、板A3（1）轴向应力：[δ] = 140 Mpa（2）弯曲应力：[δw] = 205 Mpa（3）弹性模量A3 16Mn [ E ] = 2.1×105Mpa2、挠度: [f] =1 400三、设计荷载模板托架：盖梁梁高H = 2.0 m（1）模板、支撑：1.0 KN/m2（2）新浇钢筋混凝土容重：26×2.0 =52.0 KN/m2（3）施工人员机具荷载： 2.5 KN/m2（4）倾倒混凝土冲击荷载：2 KN/m2（5）振捣荷载：2.0 KN/m2（6）其它荷载：A、计算荷载：（强度）Pmax= （1+52）×1.2+（2.5+2.0+2.0）×1.4= 72.7 KN/m2 取Pmax= 73 KN/m2B、计算荷载：（验算刚度）P max = （1+52）×1.2=63.6 KN/m2 取Pmax= 64 KN/m2四、模板计算：1、面板：钢模板 120×4 mm（厂家定制，省略计算）2、小梁(分布梁)： 18工字钢（1）计算图q 1 = 0.7×73=51.1 KN/m q 2= 0.7×64=44.8 KN/m （2）强度M max = 51.1×1.82 /8= 20.7 KN/mδw = 20.7×106/185×103=111.9 Mpa <[205Mpa] ，满足要求！ W = 185cm 3（3）挠度f = 0.677×44.8×16004/100×2.1×106×1660×104=0.06 mm <[1600/400 =4 mm] ， 满足要求！ I =1660 cm 43、大梁（主梁）：36b 工字钢 （1）计算荷载q 1 = 1.8/2×73=65.7 KN/m q 2= 1.8/2×64=57.6 KN/m （2）强度q 1 =73 KN/m (q 2=64 KN/m) 单位：m图2x-788.73-788.73132.2789.0571.31294.71134.46-788.73-788.73198.0543.22-174.92-63.15Mmax= 788.73 KN•mδw = 788.73×106 /919×103 = 858 Mpa ＞[205 Mpa]，不满足要求！W = 919 cm3（3）挠度f = 5×57.6×51114 /384×2.1×106×16530×104= 1.5 mm <[5111/400=12.8 mm]，满足要求！I =16530 cm44、钢抱箍（1）计算荷载N=ql/2=65.7×5.1/2=167.5 KN≈168 KN（2）侧阻力L:抱箍周长；h：抱箍高度；qsk：极限侧阻力80 kpa；ψ：折减系数1Qsik=L×h×qsk×ψ=5.65×0.5×80×1=226 KNQsik＞N，满足要求！5、高强度螺栓连接采用M22高强螺栓，预加拉力：P=190 KN，摩擦系数：µ=0.35，安全系数：K=1.7螺栓抗剪容许承载力：[N L]=Pµn/K=(190×0.35×1)/1.7=39.1 KN≥Rmax=168/8=21 KN，满足要求！。

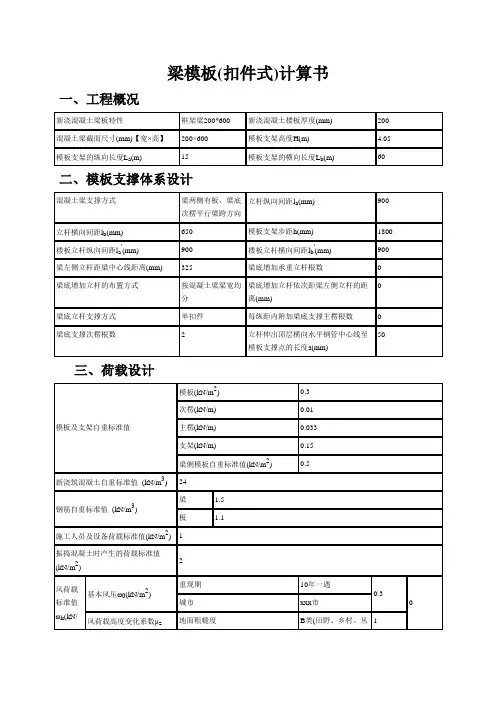

梁模板(扣件式)计算书一、工程概况二、模板支撑体系设计三、荷载设计四、模板验算W=bh2/6=1000×142/6=32666.667mm3，I=bh3/12=1000×143/12=228666.667mm4 q=γGΣq Gk+1.4Σxxx k=1.35×[0.3+(24+1.5)×0.6]×1.0+1.4×(1+2)×1.0=25.26kN/m q`=Σq Gk+Σxxx k=[0.3+(24+1.5)×0.6]×1.0+(1+2)×1.0=18.6kN/m1、抗弯验算M max=0.125ql2=0.125×25.26×0.22=0.126kN·mσmax=M max/W=0.126×106/32666.667=3.866N/mm2≤f m=15N/mm2符合要求！2、抗剪验算Q max=0.5ql=0.5×25.26×0.2=2.526kNτmax=3Q max/(2bh)=3×2.526×103/(2×1000×14)=0.271N/mm2≤f v=1.4N/mm2符合要求！3、挠度验算νmax=5q`l4/(384EI)=5×18.6× /(384×6000×228666.667)=0.282mmνmax=0.282mm≤[ν]=min[l/150，10]=min[200/150，10]=1.333mm符合要求！4、支座反力R1=R2=ql/2=2.526kNR`1=R`2=q`l/2=1.86kN五、次楞验算1G梁左侧楼板传递给次楞荷载：q2=γGΣN Gk+1.4ΣN Qk=[1.35×(0.3+(24+1.1)×0.2)+1.4×(1+2)]×(0.325-0.2/2)/2=1.28kN/m梁右侧楼板传递给次楞荷载：q3=γGΣN Gk+1.4ΣN Qk=[1.35×(0.3+(24+1.1)×0.2)+1.4×(1+2)]×(0.65-0.325-0.2/2)/2=1.28kN/m梁左侧模板传递给次楞的荷载：q4=γGΣN Gk=1.35×0.5×(0.6-0.2)=0.27kN/m 梁右侧模板传递给次楞的荷载：q5=γGΣN Gk=1.35×0.5×(0.6-0.2)=0.27kN/m q=max[2.526/1.0+0.014+1.28+0.27，2.526/1.0+0.014，2.526/1.0+0.014+1.28+0.27]=4.09kN/mq`=max[1.86/1.0+0.01+0.936+0.2，1.86/1.0+0.01，1.86/1.0+0.01+0.936+0.2]=3.006kN/m1、强度验算M max=0.1ql2=0.1×4.09×0.92=0.331kN·mσmax=M max/W=0.331×106/31688=10.455N/mm2≤f m=13N/mm2符合要求！2、抗剪验算Q max=0.6ql=0.6×4.09×0.9=2.209kNτmax=3Q max/(2bh0)=3×2.209×1000/(2×45×65)=1.133N/mm2τmax=1.133N/mm2≤f v=1.3N/mm2符合要求！3、挠度验算νmax=0.677q`l4/(100EI)=0.677×3.006×9004/(100×9000×1029840)=1.441mm νmax=1.441mm≤[ν]=min[l/150，10]=min[900/150，10]=6mm符合要求！4、支座反力计算梁底次楞依次最大支座反力为：R1=1.1×(2.526+0.014+1.28+0.27)×0.9=4.049kNR2=1.1×(2.526+0.014+1.28+0.27)×0.9=4.049kNR`1=1.1×(1.86+0.01+0.936+0.2)×0.9=2.976kNR`2=1.1×(1.86+0.01+0.936+0.2)×0.9=2.976kN六、主楞(横向水平钢管)验算。

预应力梁设计计算书本工程经对比选择屋面⑩轴梁作为设计控制预应力梁。

一、梁截面几何特证：（图一）B=450mm H=1500mm未移轴前：y 1=y 2=750mm断面有效面积A=450×1500=675000mm 2 截面惯性矩(未移轴前)： I=121BH 3=121×450×15003=1.26×1011mm 4截面静矩(未移轴前)：w 1=w 2=1y I =2y I =7501026.111 =168750000mm 3二、计算简图：（图二）梁的○J 轴端作为预应力的张拉端，○D 轴端作为张拉固定端，梁中预应力钢绞线在梁中拐点B 取在离○J 轴线2.0m 处。

孔道成型用预应力塑料波纹管，采用低松驰预应力钢绞线，其强度标准值为f ptk =1860Mpa 。

1.跨中截面所需预应力筋数量验算： 1.1有关参数：1.1.1按规范规定预应力梁采用钢绞线作为预应力钢筋时，混凝土强度等级不宜低于C40。

（GB50010-2002的4.1.2条），其砼轴心抗拉强度标准值f tk =2.39N/mm 2。

1.1.2预应力张控控制应力（后张法）бcon=0.7f ptk =0.7×1860=1302Mpa 。

1.1.3预应力产生的法向应力бpc =0.8бcon=0.8×1302=1041.6Mpa 。

1.1.4由截面设计弯矩包络图取最大弯矩M max =3657KN.m=3657×106N ·mm 。

1.1.5砼构件截面抵抗塑性影响系数r=1.75(查表而得)。

1.1.6在预应力梁中点C 截面处预应力对梁截面重心的偏心矩e p 取750-100=650mm 1.1.7每根钢绞线截面面积(按产品规格)A p1=140mm 2。

1.2估算钢绞线预应力筋的总面积：A p ≥==3148.15mm 2初选4-6φs 15.24的预应力钢绞线其实际面积A P =4×6×140=3360mm 2＞3148.15mm 2（满足）1.3预应力钢绞线布置：(见图三，图四)原非预应力钢筋，请按原设计《结施》图上的要求配置。

预应力梁计算书工程概况华师附中新建教学楼部分框架梁由于跨度大，故采用部分有粘结预应力砼。

预应力筋采用高强低松弛钢绞线，强度等级为1860Mpa,规格为Φs15.2，有粘结钢绞线k（预应力筋考虑每米长度局部偏差的摩擦系数）值取0.0015,μ(预应力筋与孔道壁之间的摩擦系数）值取0.25，锚具采用夹片式锚具，张拉控制应力为1395KN/m2。

二、预应力结构设计的基本考虑预应力抗裂控制：梁按二级抗裂控制。

即：荷载标准效应组合进行计算时，梁关键截面受拉边缘砼产生的拉应力不超过αcts f tk, αcts取不大于1.0; 按荷载准永久效应组合进行计算时，梁关键截面受拉边缘砼产生的拉应力不超过αctl f tk, αctl取不大于0.5。

三、预应力框架梁设计过程本工程结构设计参照《混凝土结构设计规程》、《建筑结构荷载规范》、《建筑抗震设计规范》、《后张预应力砼设计手册》陶学康编著等规范及文献。

采用《预应力砼建筑结构设计系列软件》PRCS5.0程序进行计算。

（一）、计算简图及荷载预应力设计根据总体计算的剪力图、弯矩图,现行预应力设计规程进行。

（二）、梁截面尺寸梁编号计算简图编号梁截面预应力筋根数混凝土强度等级YKL1 YKL1 500×12008 C35YL1 YL1 500×120012 C35（三）、结构内力计算及分析根据总体计算内力图，由预应力平面框架程序\PRCS\计算，标准组合工况、承载力组合工况的弯矩见附图所示。

（四）预应力筋布置及预应力损失计算在梁中布置预应力筋，其曲线形状根据其弯矩包络图确定。

经多次试算，框架梁配筋见（二），钢绞线强度等级为1860Mpa,张拉控制应力σcon=75% f ptk.=1395Mpa。

预应力损失计算：(1). 预应力总损失值最小取80Mpa。

(2). 各种损失(张拉端锚具变形及钢筋内缩引起的预应力损失σl1、预应力筋与管壁之间的摩擦引起的预应力损失σl2、预应力筋的应力松弛引起的预应力损失σl4、砼收缩与徐变引起的预应力损失σl5)按照规范与规程条款由程序自行计算，计算过程略。

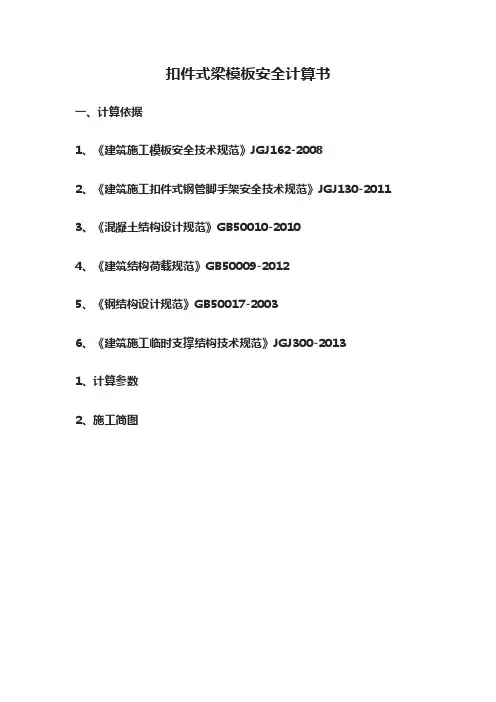

扣件式梁模板安全计算书一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《建筑施工临时支撑结构技术规范》JGJ300-20131、计算参数2、施工简图（图1）剖面图1（图2）剖面图2二、面板验算根据规范规定面板可按简支跨计算，根据施工情况一般楼板面板均搁置在梁侧模板上，无悬挑端，故可按简支跨一种情况进行计算，取b=1m 单位面板宽度为计算单元。

W=bh2/6=1000×122/6=24000mm3I=bh3/12=1000×123/12=144000mm41、强度验算A.当可变荷载Q1k为均布荷载时：由可变荷载控制的组合：q1=1.2[G1k+(G2k+G3k)h]b+1.4Q1kb=1.2×(0.5+(24+1.5)×600/1000)×1+1.4×2.5×1=22.46kN/m由永久荷载控制的组合：q2=1.35[G1k+(G2k+G3k)h]b+1.4×0.7Q1kb=1.35×(0.5+(24+1.5)×600/1000)×1+1.4×0.7×2.5×1=23.78kN/m取最不利组合得：q=max[q1,q2]=max(22.46,23.78)=23.78kN/m（图3）面板简图B.当可变荷载Q1k为集中荷载时：由可变荷载控制的组合：q3=1.2[G1k+(G2k+G3k)h]b=1.2×(0.5+(24+1.5)×600/1000)×1=18.96kN/mp1=1.4Q1k=1.4×2.5=3.5kN（图4）面板简图由永久荷载控制的组合：q4=1.35[G1k+(G2k+G3k)h]b=1.35×(0.5+(24+1.5)×600/1000)×1=21.33kN/mp2=1.4×0.7Q1k=1.4×0.7×2.5=2.45kN（图5）面板简图（图6）面板弯矩图取最不利组合得：Mmax=0.134kN·mσ=Mmax/W=0.134×106/24000=5.598N/mm2≤[f]=31N/mm2 满足要求2、挠度验算qk=(G1k+(G3k+G2k)×h)×b=(0.5+(24+1.5)×600/1000)×1=15.8kN/m（图7）简图（图8）挠度图ν=0.023mm≤[ν]=350/((4-1)×400)=0.292mm满足要求三、次梁验算A、当可变荷载Q1k为均布荷载时：q1=1.2[G1k+(G2k+G3k)h]a+1.4Q1ka=1.2×(0.5+(24+1.5)×600/1000)×350/1000/(4-1)+1.4×2.5×350/1000/(4-1)=2.62kN/m 由永久荷载控制的组合：q2=1.35[G1k+(G2k+G3k)h]a+1.4×0.7Q1ka=1.35×(0.5+(24+1.5)×600/1000)×350/1000/(4-1)+1.4×0.7×2.5×350/1000/(4-1)=2.774kN/m取最不利组合得：q=max[q1,q2]=max(2.62,2.774)=2.774kN/m计算简图：（图9）简图B、当可变荷载Q1k为集中荷载时：q3=1.2[G1k+(G2k+G3k)h]a=1.2×(0.5+(24+1.5)×600/1000)×350/1000/(4-1)=2.212kN/mp1=1.4Q1k=1.4×2.5=3.5kN（图10）简图由永久荷载控制的组合：q4=1.35[G1k+(G2k+G3k)h]a=1.35×(0.5+(24+1.5)×600/1000)×350/1000/(4-1)=2.489kN/mp2=1.4×0.7Q1k=1.4×0.7×2.5=2.45kN（图11）简图1、强度验算（图12）次梁弯矩图(kN·m)Mmax=0.944kN·mσ=Mmax/W=0.944×106/(85.333×1000)=11.064N/mm2≤[f]=15N/mm2满足要求2、抗剪验算（图13）次梁剪力图(kN)Vmax=4.053kNτmax=VmaxS/(Ib)=4.053×103×62.5×103/(341.333×104×5×10)=1.484N/mm2≤[τ]=2N/mm2满足要求3、挠度验算挠度验算荷载统计，qk=(G1k+(G3k+G2k)×h)×a=(0.5+(24+1.5)×600/1000)×350/1000/(4-1)=1.843kN/m（图14）变形计算简图（图15）次梁变形图(mm)νmax=0.165mm≤[ν]=0.9×1000/400=2.25mm满足要求四、主梁验算梁两侧楼板的立杆为梁板共用立杆，立杆与水平钢管扣接属于半刚性节点，为了便于计算统一按铰节点考虑，偏于安全。
