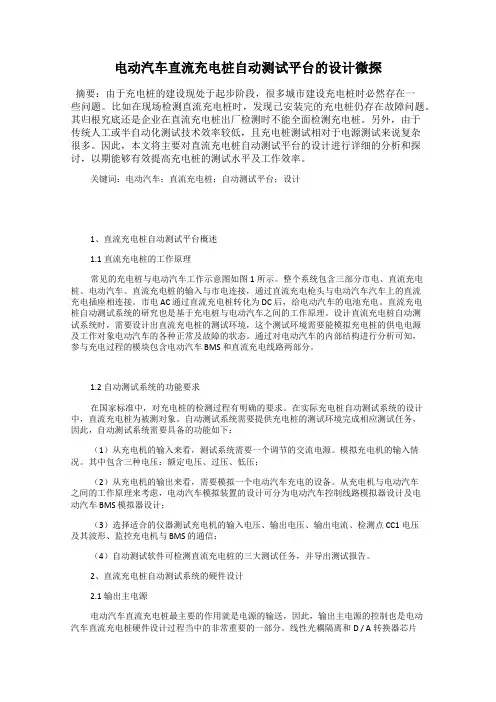

电动汽车直流充电桩自动测试平台的设计微探摘要：由于充电桩的建设现处于起步阶段，很多城市建设充电桩时必然存在一些问题。
比如在现场检测直流充电桩时，发现已安装完的充电桩仍存在故障问题。
其归根究底还是企业在直流充电桩出厂检测时不能全面检测充电桩。
另外，由于传统人工或半自动化测试技术效率较低，且充电桩测试相对于电源测试来说复杂很多。
因此，本文将主要对直流充电桩自动测试平台的设计进行详细的分析和探讨，以期能够有效提高充电桩的测试水平及工作效率。
关键词：电动汽车；直流充电桩；自动测试平台；设计1、直流充电桩自动测试平台概述1.1直流充电桩的工作原理常见的充电桩与电动汽车工作示意图如图1所示。
整个系统包含三部分市电、直流充电桩、电动汽车。
直流充电桩的输入与市电连接，通过直流充电枪头与电动汽车汽车上的直流充电插座相连接。
市电 AC 通过直流充电桩转化为 DC 后，给电动汽车的电池充电。
直流充电桩自动测试系统的研究也是基于充电桩与电动汽车之间的工作原理。
设计直流充电桩自动测试系统时，需要设计出直流充电桩的测试环境，这个测试环境需要能模拟充电桩的供电电源及工作对象电动汽车的各种正常及故障的状态。
通过对电动汽车的内部结构进行分析可知，参与充电过程的模块包含电动汽车 BMS 和直流充电线路两部分。
1.2自动测试系统的功能要求在国家标准中，对充电桩的检测过程有明确的要求。
在实际充电桩自动测试系统的设计中，直流充电桩为被测对象。
自动测试系统需要提供充电桩的测试环境完成相应测试任务，因此，自动测试系统需要具备的功能如下：（1）从充电机的输入来看，测试系统需要一个调节的交流电源。
模拟充电机的输入情况。
其中包含三种电压：额定电压、过压、低压；（2）从充电机的输出来看，需要模拟一个电动汽车充电的设备。
从充电机与电动汽车之间的工作原理来考虑，电动汽车模拟装置的设计可分为电动汽车控制线路模拟器设计及电动汽车 BMS 模拟器设计；（3）选择适合的仪器测试充电机的输入电压、输出电压、输出电流、检测点 CC1电压及其波形、监控充电机与 BMS 的通信；（4）自动测试软件可检测直流充电桩的三大测试任务，并导出测试报告。
