场地测量案例

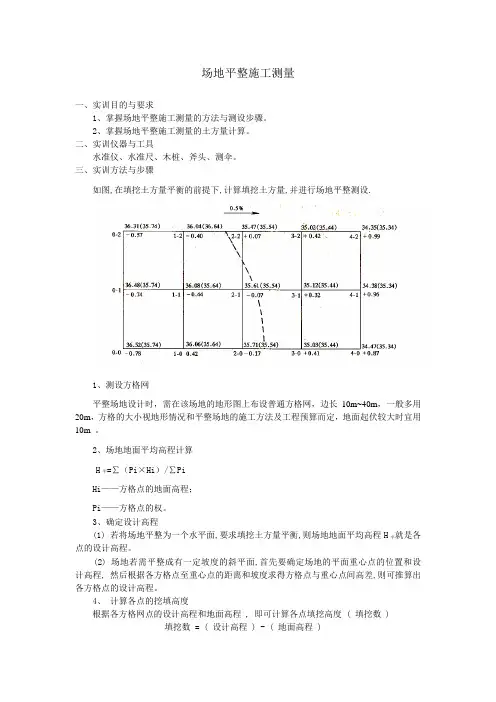

场地平整施工测量

一、实训目的与要求

1、掌握场地平整施工测量的方法与测设步骤。

2、掌握场地平整施工测量的土方量计算。

二、实训仪器与工具

水准仪、水准尺、木桩、斧头、测伞。

三、实训方法与步骤

如图,在填挖土方量平衡的前提下,计算填挖土方量,并进行场地平整测设.

1、测设方格网

平整场地设计时，需在该场地的地形图上布设普通方格网，边长10m~40m，一般多用20m，方格的大小视地形情况和平整场地的施工方法及工程预算而定，地面起伏较大时宜用10m 。

2、场地地面平均高程计算

Hi——方格点的地面高程；

Pi——方格点的权。

3、确定设计高程

(1) 若将场地平整为一个水平面,要求填挖土方量平衡,则场地地面平均高程H平就是各点的设计高程。

(2) 场地若需平整成有一定坡度的斜平面,首先要确定场地的平面重心点的位置和设计高程, 然后根据各方格点至重心点的距离和坡度求得方格点与重心点间高差,则可推算出各方格点的设计高程。

4、 计算各点的挖填高度

根据各方格网点的设计高程和地面高程 , 即可计算各点填挖高度 ( 填挖数 )

填挖数 = ( 设计高程 ) - ( 地面高程 ) H平=∑（Pi×Hi）/∑Pi 填挖数为 "+" 时 , 表示填土高度 , 填挖数为 " 一 " 时 , 表示挖土深度 , 各点的填挖数标注在相应方格点右下方。

5、 确定挖填分界线位置

设计高程面与原自然地面的交线称为填挖分界线或零线,在零线上不填也不挖。

6、 土方量计算

（1）整格为填或挖的 , 计算公式为 :

（2）方格中挖填兼有时

1) 被分成锥体 :

3)(11baSv 322bSV

3)(33cbSV 344dSV

(2) 被分成棱柱体 :

)(411baSV )(422dcSV

7、填挖边界和填挖高度测设

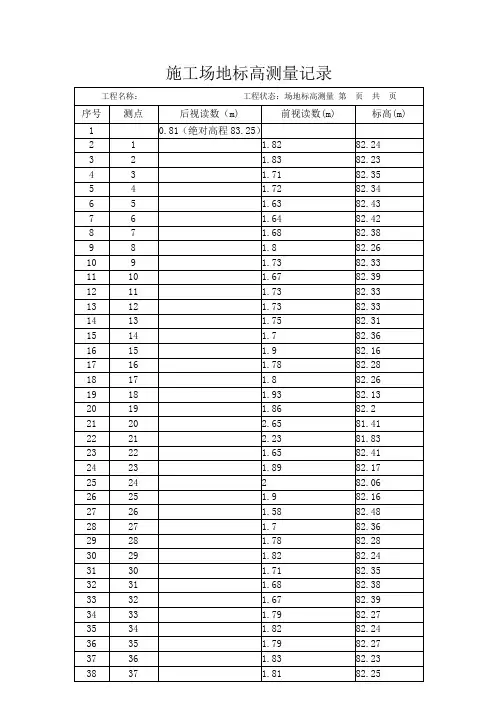

施工场地标高测量记录

工程名称： 工程状态：场地标高测量 第 页 共 页

序号 测点 后视读数（m) 前视读数(m) 标高(m)

1 0.81（绝对高程83.25）

2 1 1.82 82.24

3 2 1.83 82.23

4 3 1.71 82.35

5 4 1.72 82.34

6 5 1.63 82.43

7 6 1.64 82.42

8 7 1.68 82.38

9 8 1.8 82.26

10 9 1.73 82.33

11 10 1.67 82.39

12 11 1.73 82.33

13 12 1.73 82.33

14 13 1.75 82.31

15 14 1.7 82.36

16 15 1.9 82.16

17 16 1.78 82.28

18 17 1.8 82.26

19 18 1.93 82.13

20 19 1.86 82.2

21 20 2.65 81.41

22 21 2.23 81.83

23 22 1.65 82.41

24 23 1.89 82.17

25 24 2 82.06

26 25 1.9 82.16

27 26 1.58 82.48

28 27 1.7 82.36

29 28 1.78 82.28

30 29 1.82 82.24

31 30 1.71 82.35

32 31 1.68 82.38

33 32 1.67 82.39

34 33 1.79 82.27

35 34 1.82 82.24

36 35 1.79 82.27

37 36 1.83 82.23

38 37 1.81 82.25
