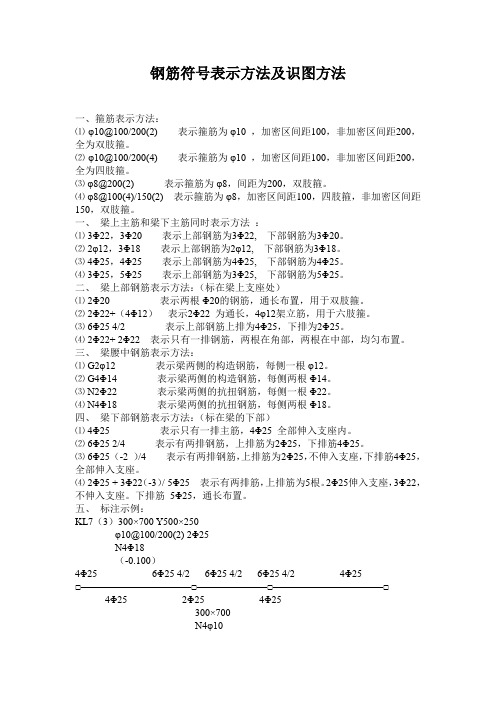

(完整版)钢筋符号讲解及识图入门
钢筋符号表示方法及试图方法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋符号讲解及识图入门基础
钢筋符号表示方法及识图方法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋识图入门--土建、造价都该懂得
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
/394915357/infocenter更多建筑资讯愿与您分享一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
/394915357/infocenter⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
(完整word版)钢筋符号讲解以及识图入门
钢筋符号表示方法及识图方法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
工程识图必备！图纸中的钢筋标识，不能不懂
工程识图必备！图纸中的钢筋标识，不能不懂最近不少微友后台提到要识图知识，于是今天小编推送一篇钢筋识图总结，希望对大家有用，记得这些知识的就当巩固一下，懵逼的那就加把劲学习吧！一、箍筋表示方法：1. Φ10@100/200（2）——箍筋为Φ10，加密区间距100，非加密区间距200，全为双肢箍。
2. Φ10@100/200（4）——箍筋为Φ10，加密区间距100，非加密区间距200，全为四肢箍。
3. Φ8@200（2）——箍筋为Φ8，间距200，双肢箍。
4. Φ8@100（4）/150（2）——箍筋为Φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法：1. 3Φ22，3Φ20——表示上部钢筋为3Φ22，下部钢筋为3Φ20.2. 2Φ12，3Φ18——表示上部钢筋为1Φ12，下部钢筋为3Φ18.3. 4Φ25，4Φ25——表示上部钢筋为4Φ25，下部钢筋为4Φ25.4. 3Φ25，5Φ25——表示上部钢筋为4Φ25，下部钢筋为5Φ25.三、梁上部钢筋表示方法：（标在梁上支座处）1. 2Φ20——两根Φ20的钢筋，通长不知，用于双肢箍。
2. 2Φ20+（4Φ12）——2Φ20 为通长，4Φ12架立筋，用于六肢箍。
3. 6Φ25 4/2——上部钢筋上排为4Φ25，下排为2Φ25.4. 2Φ22+2Φ22——只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法：1. G2Φ12——梁两侧的构造钢筋，每侧一根Φ12.2. G4Φ14——梁两侧的钢筋构造，每侧两根Φ14.3. N2Φ22——梁两侧的扭曲钢筋，每侧一根Φ22.4. N4Φ18——梁两侧的扭曲钢筋，每侧两根Φ18.五、梁下部钢筋表示方法：1. 4Φ25——只有一排主筋，4Φ25全部伸入支座内。
2. 6Φ25 2/4——有两排钢筋，上排筋为2Φ25，下排筋为4Φ25.3. 6Φ25（-2）/4——有两排钢筋，上排为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
钢筋标注识图入门
钢筋识图入门——建工、监理、造价的同学都应一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
【钢筋识图入门】快速看懂钢筋结构图上的标注
【钢筋识图入门】快速看懂钢筋结构图上的标注⑴10@100/200(2) 表示箍筋为直径10一级钢，加密区间距100，非加密区间距200，全为双肢箍。
⑵10@100/200(4) 表示箍筋为直径10一级钢，加密区间距100，非加密区间距200，全为四肢箍。
⑶8@200(2) 表示箍筋为直径8一级钢，间距为200，双肢箍。
⑷8@100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
综合解读：斜杠前面是加密区箍筋间距，斜杠后面是非加密区箍筋间距，后面刮号里的数字表示箍筋肢数一、梁上主筋和梁下主筋同时表示方法：⑴322；320 分号前面表示上部钢筋为322, 分号后面表示下部钢筋为320。
⑵212；318 分号前面表示上部钢筋为212, 分号后面表示下部钢筋为318。
⑶425；425 分号前面表示上部钢筋为425, 分号后面表示下部钢筋为425。
⑷325；525 分号前面表示上部钢筋为325, 分号后面表示下部钢筋为525。
二、梁上部钢筋表示方法：（除集中标注以外，标在梁上部支座处的钢筋）⑴220 表示两根直径20的二级钢筋，是否是通长布置要结合看集中标注，用于双肢箍。
⑵222+（412）表示两根直径22二级钢，是否是通长布置要结合看集中标注，412是中间架立筋，是否是六肢箍要看集中标注的钢筋信息，也有可能是四肢箍。
⑶625 4/2 表示上部钢筋第一排为四根直径25二级钢，上部第二排为两根直径25二级钢。
⑷222+ 222 表示只有一排钢筋，两根直径22在角部通长布置，两根直径22在中部仅在支座处布置。
三、梁腰中钢筋表示方法：⑴G212 表示梁两侧的构造钢筋，每侧一根12。
⑵G414 表示梁两侧的构造钢筋，每侧两根14。
⑶N222 表示梁两侧的抗扭钢筋，每侧一根22。
⑷N418 表示梁两侧的抗扭钢筋，每侧两根18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴425 表示只有一排主筋，425 全部伸入支座内。
钢筋识图知识点总结
钢筋识图知识点总结一、钢筋的标号和表示方法1. 钢筋的标号在建筑图纸中，钢筋一般用字母R和数字组合来表示，比如R6、R8、R10等，其中的数字表示钢筋的直径，单位是毫米。
例如，R8表示直径为8毫米的钢筋。
2. 钢筋的表示方法在建筑图纸中，钢筋一般用实线、虚线和箭头来表示，实线表示横截面，虚线表示纵截面，箭头表示钢筋的延伸方向。
通过这些标识，我们可以清晰地识别出钢筋构件的位置和布置方式。
二、钢筋构件的识别和分类1. 钢筋构件的识别在建筑图纸中，钢筋构件一般用不同的符号和颜色来表示，比如梁、柱、板、墙等，每种构件都有相应的标识和符号，我们需要根据这些标识来识别出不同的构件。
2. 钢筋构件的分类钢筋构件主要分为梁、柱、板、墙等几种类型，每种类型的构件都有相应的标识和符号，我们需要根据标识来识别出不同类型的构件，并了解它们的特点和布置规则。
三、钢筋构件的布置要求1. 梁的钢筋布置要求梁是承受楼板和墙体等荷载的主要构件，因此在梁的设计和施工中，需要按照一定的规定来布置钢筋，比如梁的纵筋、箍筋、弯钩等要求。
2. 柱的钢筋布置要求柱是承受楼板和梁的荷载的主要构件，因此在柱的设计和施工中，需要按照一定的规定来布置钢筋，比如柱的纵筋、箍筋、搭接等要求。
3. 板的钢筋布置要求板是支撑楼层和承受活动荷载的构件，因此在板的设计和施工中，需要按照一定的规定来布置钢筋，比如板的主筋、箍筋、钢筋间距等要求。
4. 墙的钢筋布置要求墙是承受垂直荷载和水平荷载的主要构件，因此在墙的设计和施工中，需要按照一定的规定来布置钢筋，比如墙的纵筋、箍筋、轴压钢筋等要求。
四、钢筋施工工艺和注意事项1. 钢筋的加工和预埋在进行钢筋施工前，需要对钢筋进行加工和预埋，比如对钢筋进行切割、弯制、焊接等处理，并嵌入混凝土构件内部，以确保钢筋的粘结性和稳定性。
2. 钢筋的安装和绑扎在进行钢筋施工时，需要按照设计要求将钢筋进行安装和绑扎，包括横筋、纵筋、箍筋等的布置和固定，以确保钢筋的位置和布置符合设计要求。
钢筋标注识图入门
钢筋识图入门——建工、监理、造价的同学都应一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
看懂施工图中的钢筋标注
钢筋混凝土构件图示方法中钢筋的标注：
一般采用引出线的方法，具体有以下两种标注方法：1、标注钢筋的根数、直径和等级：
3Ф20：
3：表示钢筋的根数
Ф：表示钢筋等级直径符号
20：表示钢筋直径
2、标注钢筋的等级、直径和相邻钢筋中心距：
Ф8 @ 200：
Ф：表示钢筋等级直径符号
8：表示钢筋直径
@：相等中心距符号
200：相邻钢筋的中心距（≤200mm）
各类钢筋的表示方法
1．梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋
梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。
例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。
3．梁支座上部纵筋
当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为6B25 4/2，表示上一排纵筋为4B25，下一排纵筋为2B25。
注意：上述表示中"25"与"4/2"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
例：梁支座上部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22。
当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
4．梁下部纵筋
当下部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁下部纵筋注写为6B25 2/4，则表示上一排纵筋为2B25，下一排纵筋为4B25，全部伸入支座。
注意：上述表示中"25"与"2/4"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。
当梁下部纵筋不全部伸入支座时，将梁下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为6B25 2(-2)/4，则表示上排纵筋为2B25，且不伸入；。
一排纵筋为4B25，全部伸入支座。
梁下部纵筋注写为2B25+3B22(-2)/5B25，则表示上排纵筋为2B25和3B22，其中2B22不伸入支座；下一排纵筋为5B25，全部伸入支座。
5．侧面纵向构造钢筋或侧面抗扭纵筋
当梁某跨侧面布有抗扭纵筋时，须在该跨的适当位置标注抗扭纵筋的总配筋值，并在其前面加"＊"号。
例：在梁下部纵筋处另注写有*6N18时，则表示该跨梁两侧各有3N18的抗扭纵筋。
梁编号由梁类型代号、序号、跨数及有无悬挑代号组成，应符合下表的规定。
梁类型代号：
1、梁类型
注：(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨数。
例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑；
L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
AKL5-4(1)400x150
第5-4号暗框梁，跨数为1，梁宽400，高150
括号内如果是（2A)即2跨，一端悬挑
如果是（2B）即2跨，两端悬挑
2、钢筋种类：
常用热轧钢筋按强度级别分为HPB300、HRB335、HRB400、HBB500四级。
钢筋混凝土结构中所用钢筋有热轧钢筋、余热处理钢筋、钢绞线、冷轧带肋钢筋、冷拉钢筋、冷拔钢丝、冷轧扭钢筋等。
热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋与热轧带肋钢筋。
热轧光圆钢筋为HPB300级钢筋；热轧带肋钢筋有月牙肋钢筋和等高肋钢筋，月牙肋钢筋为HBB335、HRB400级钢筋；等高肋钢筋为HBB500级钢筋。
在钢筋砼结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300N/mm2时，仍应桉300n/mm2取用。
答案补充Φ下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）答案补充中一样的字符表示的HPB300钢筋即一级钢筋,平常说的圆钢，屈服点为300mpa 中一样的字符下边带一横是HRB335钢筋，即二级钢筋,螺纹钢，屈服点为335mpa 中间两竖下边有一横是HRB400RRB400钢筋，即三级钢筋，高强钢筋，屈服点为400mpa。
