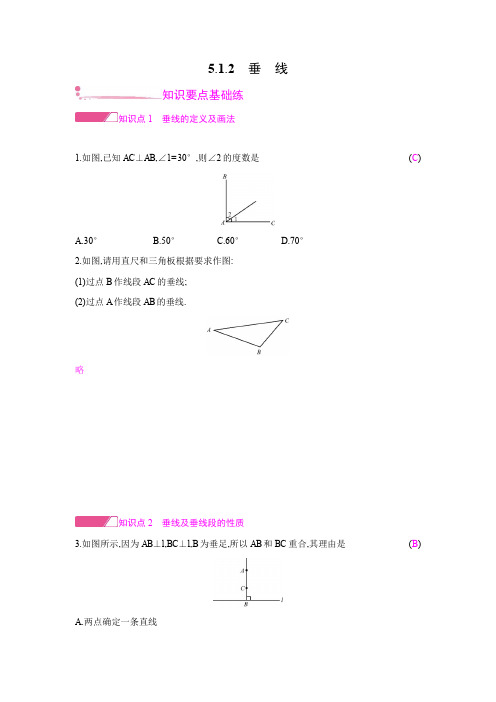

5.1.2垂线

5.1.2 垂 线 知识要点基础练 知识点1 垂线的定义及画法

1.如图,已知AC⊥AB,∠1=30°,则∠2的度数是 (C)

A.30° B.50° C.60° D.70° 2.如图,请用直尺和三角板根据要求作图: (1)过点B作线段AC的垂线; (2)过点A作线段AB的垂线.

略

知识点2 垂线及垂线段的性质 3.如图所示,因为AB⊥l,BC⊥l,B为垂足,所以AB和BC重合,其理由是 (B)

A.两点确定一条直线 B.在同一平面内,过一点有且只有一条直线与已知直线垂直 C.过一点能作一条垂线 D.垂线段最短 4.如图所示,想在河堤两岸搭建一座桥,搭建方式最短的是 PN ,理由是 垂线段最短 .

知识点3 点到直线的距离 5.如图,PO⊥OR,OQ⊥PR,则点O到PR所在直线的距离是哪条线段的长 (C)

A.PO B.RO C.OQ D.PQ 6.若A,B,C是直线l上的三点,P是直线l外一点,且PA=6 cm,PB=5 cm,PC=4 cm,则点P到直线l的距离 (C)

A.等于4 cm B.大于4 cm而小于5 cm C.不大于4 cm D.小于4 cm 综合能力提升练 7.在如图所示的方格纸上,互相垂直的直线有 (B)

A.6对 B.5对 C.4对 D.3对 8.(厦门中考)已知直线AB,CB,l在同一平面内,若AB⊥l,垂足为B,CB⊥l,垂足也为B,则符合题意的图形可以是 (C) 9.下列图形中,线段AD的长表示点A到直线BC距离的是 (D) 10.如图,已知∠BAC=90°,AD⊥BC于点D,给出以下结论:①点B到AC的垂线段就是线段AB;②AB,AD,AC三条线段中,线段AD最短;③点A到BC的距离就是线段AD的长度;④点C和点B的距离就是线段CA的长度.其中正确结论共有 (B)

A.4个 B.3个 C.2个 D.1个 11.如图所示,BA⊥l1于点A,CB⊥l2于点B,AD⊥l2于点D,则点B到直线l1的距离是一条线段的长度,这条线段是 (B)

课题：垂线课型：新授课时： 1 (共2课时)【学习目标】1．理解垂线、垂线段的概念，会用三角尺或量角器过一点画已知直线的垂线。

2．掌握点到直线的距离的概念，并会度量点到直线的距离。

3．掌握垂线的性质，并会利用所学知识进行简单的推理。

【重点难点】1．教学重点：垂线的定义及性质。

2．教学难点：垂线的画法。

【复习提问】1、叙述邻补角及对顶角的定义。

2、对顶角有怎样的性质。

【学习过程】（一）垂线的定义问题1：如右图，（1）∠AOC的对顶角是哪个角？这两个角的关系怎样？（2）∠AOC的邻补角有几个？是哪几个角？问题2：如右图，当∠AOC＝90°时，∠BOD、∠AOD、∠BOC等于多少度？为什么？这种位置关系有几种？直线AB、CD的位置关系怎样？问题3：什么样的两条直线互相垂直？定义：当两条直线相交所成的四个角中，有一个角是直角时，就说这两条直线互相垂直，其中一条直线叫做另一条直线的垂线，它们的交点叫做垂足．想一想：在生产和日常生活中，两条直线互相垂直的情形是很常见的。

请举例说明：垂直的记法、读法直线AB、CD互相垂直，记作“AB⊥CD”或“CD⊥AB”，读作“AB垂直于CD”，如果垂足为O，记作“AB⊥CD，垂足为O”（如图）．垂直的定义的应用格式1.如果直线AB、CD相交于点O，∠AO C=90°（或三个角中的一个角等于90°），那么AB⊥CD.这个推理过程可以写成：∵∠AO C=90°（已知），∴AB⊥CD（垂直的定义）．2.如果AB⊥CD，那么所得的四个角中，必有一个是直角.这个推理过程可以写成:∵AB⊥CD（已知），∴∠AOC＝90°（垂直的定义）．【初步应用.】1、两条直线相交所成的四个角中，下列条件中能判定两条直线垂直的是（）（A）有两个角相等（B）有两对角相等（C）有三个角相等（D）有四对邻补角2、下面四种判定两条直线的垂直的方法，正确的有（）个（1）两条直线相交所成的四个角中有一个角是直角，则这两条直线互相垂直（2）两条直线相交，只要有一组邻补角相等，则这两条直线互相垂直（3）两条直线相交，所成的四个角相等，这两条直线互相垂直（4）两条直线相交，有一组对顶角互补，则这两条直线互相垂直（A）4 （B）3 （C）2 （D）1（二）画图实践,探究垂线的性质(1)已知直线L,画出直线L的垂线.能画几条?再问:怎样才能确定直线L的垂线位置?结论:经过直线上一点有且只有一条直线与已知直线垂直.(2)经过直线L外一点B画直线L的垂线,这样的垂线能画出几条?从中你又得出什么结论?.结论:经过直线外一点有且只有一条直线与已知直线垂直.垂线性质1:过一点有且只有一条直线与已知直线垂直.【初步应用.】1.如图根据下列语句画图:(1)过点P画射线MN的垂线,Q为垂足;(2)过点P 画射线BN 的垂线,交射线BN 反向延长线于Q 点; (3)过点P 画线段AB 的垂线,交线AB 延长线于Q 点.P MANPBPBA【小结整理】1.垂直的定义的应用格式2.性质1 过一点有且只有一条直线与已知直线垂直。

释义图示垂线段线段PO点P 为直线l 外一点，点O ，1A ，2A ，3A ，…，在直线l 上，其中l PO ⊥公理：垂线段最短连接直线外一点与直线上各点的所有线段中，垂线段最短.【简单说成，垂线段最短】点P 与直线l 各点的连线中，线段PO 最短点到直线的距离直线外一点到这条直线的垂线段的长度．．，叫做点到直线的距离.线段PO 的长度即为点P 到直线l 的距离：点到直线的距离是一个正的数值，并非图形，所以不能说．．．垂线段是距离名称定义性质图示点到直线的距离直线外一点到这条直线的垂线段的长度垂线段最短两点之间的距离连接两点线段的长度两点之间，线段最短ii1、如图所示，ABC ∆中，BC AD ⊥于D ，下列说法正确的是（）A.点B 到AC 的垂线段是线段ABB.点C 到AB 的垂线段是线段ACCABD2、【2017北京】如图所示，点P 到直线l 的距离是（）A．线段PA 的长度B．线段PB 的长度C．线段PC 的长度D．线段PD 的长度3、如图所示，点D 在AC 上，点E 在AB 上，CE BD ⊥于M .说法正确的是（填序号）①BM 的长度是点B 到CE 的距离；②CE 的长度是点C 到AB 的距离；③BD 的长是点B 到AC 的距离；④CM 的长是点C 到BD 的距离.CEM A BD4、点到直线的距离是（）A 、点到直线上一点的连线B 、点到直线的垂线C 、点到直线的垂线段D 、点到直线的垂线段的长度5、如图所示，︒=∠90AOB （1）、AB BO （填“>”，“<”或“=”），判断理由是（2）、若m OA 2=，cm OB 3=，则点A 到OB 的距离是cm ；点B 到OA 的距离是cm ；ABO6、如图，△ABC 中，∠C =90°，AC =3，点P 是边BC 上的动点，则AP 长不可能．．．是()A ．2.5B ．3C ．4D ．5P7、点P 为直线l 外一点，A 、B 、C 为直线l 上三点，cm PA 4=，cm PB 5=，cm PC 2=，则P 到直线l 的距离（）A．不小于2cm B．小于2cm C．不大于2cm D．不小于5cm 8、如图，点M ，N 分别在直线1l ，2l 上，画出三条线段，使它们的长分别是：（1）、M ，N 两点间的距离；（2）、点M 到直线2l 的距离；（3）、点N 到直线1l 的距离.∙MN∙1l 2l 9、如图，计划把河水引到水池A 中，先引CD AB ⊥，垂足为B ，然后沿AB 开渠，能使所开的渠道最短，这样设计的依据是_______________________________________.10、如图，修一条公路将村庄A ，B 与公路MN 连接起来，怎样修才能使所修的公路最短？画出线路图，并说明理由.A BM N∙∙答案：1、D 2、B ；3、①④4、D 5、（1）、>；垂线段最短；（2）、2；36、A7、C8、EF ∙M N∙1l 2l 答案：（1）、图中线段MN 为所求（2）、图中线段ME 为所求（3）、图中线段NF 为所求9、垂线段最短10、连接AB ，作MN BC ⊥于C ，沿AB ，BC 修公路长度最短.理由：①两点之间，线段最短；②垂线段最短A BCMN∙∙。

5．1.2 垂线(第2课时)教学目标一、基本目标【知识与技能】1．了解垂直的概念．2．理解垂线的性质：经过一点，能画出已知直线的一条垂线，并且只能画出一条垂线．3．会用三角尺或量角器过一点画一条直线的垂线．【过程与方法】通过探索、猜测，进一步体会推理的必要性，发展学生初步推理能力．【情感态度与价值观】通过观察、实验、归纳、类比、推断，体验数学活动的趣味性，感受推理过程的严谨以及结论的确定性．二、重难点目标【教学重点】垂直的概念、性质和画法．【教学难点】两条直线互相垂直的性质和画法．教学过程环节1自学提纲，生成问题【5 min阅读】阅读教材P3～P6的内容，完成下面练习．【3 min反馈】(一)垂线1．当两条直线相交所成的四个角中，有一个角是直角(90°)时，这两条直线互相垂直，其中一条直线叫另一条直线的垂线，它们的交点叫垂足.垂直用“⊥”表示，如a、b互相垂直，则记为：a⊥b或b⊥a.2．下面四种判定两条直线垂直的方法，正确的有①②③④.①两条直线相交所成的四个角中有一个角是直角，则这两条直线互相垂直；②两条直线相交，只要有一组邻补角相等，则这两条直线互相垂直；③两条直线相交，所成的四个角相等，则这两条直线互相垂直；④两条直线相交，有一组对顶角互补，则这两条直线互相垂直．3．在同一平面内，过一点有且只有一条直线与已知直线垂直．(二)垂线段4．连结直线外一点与直线上各点的所有线段中，垂线段最短．即：垂线段最短.5．直线外一点到这条直线的垂线段的长度，叫做点到直线的距离.6．如图所示，点A到直线l的距离是(A)A．线段AD的长度B．线段AE的长度C．线段AB的长度D．线段AC的长度环节2合作探究，解决问题活动1小组讨论(师生互学)【例1】(1)如图1，过点P画AB的垂线；(2)如图2，过点P分别画OA、OB的垂线；(3)如图3，过点A画BC的垂线．【互动探索】(引发学生思考)理解画垂线的步骤，根据画垂线的步骤求解．【解答】如图所示．【互动总结】(学生总结，老师点评)垂线的画法需要三步完成：一落：让三角板的一条直角边落在已知直线上，使其与已知直线重合；二移：沿直线移动三角板，使其另一直角边经过所给的点；三画：沿此直角边画直线，则这条直线就是已知直线的垂线．【例2】如图所示是一条河的示意图，C是河边AB外一点．现欲用水管从河边AB将水引到C处，请在图上画出应该如何铺设水管能让路线最短，并说明理由．【互动探索】(引发学生思考)根据垂线的性质可得，即过点C作CE⊥AB，再根据“垂线段最短”可得CE最短．【解答】如图所示，沿CE铺设水管能让路线最短．因为垂线段最短．【互动总结】(学生总结，老师点评)在利用垂线的性质解决生活中最近、最短距离的问题时，要依据“两点之间，线段最短”和“垂线段最短”来解决．活动2巩固练习(学生独学)1．如图，直线a、b相交于点A，点B在直线a上，过点B作直线b的垂线，垂足为点C，若∠1＝50°，则∠2的度数为(A)A．40°B．50°C．60°D．140°2．体育课上，老师测量跳远成绩的依据是(C)A．平行线间的距离相等B．两点之间，线段最短C．垂线段最短D．两点确定一条直线3．如图，点A为直线BC外一点，AC⊥BC，垂足为点C，AC＝3，点P是直线BC上的动点，则线段AP的长不可能是(A)A．2B．3C．4D．54．如图，∠ACB＝90°，CD⊥AB于点D，能表示点到直线的距离的线段有5条．活动3拓展延伸(学生对学)【例3】如图，已知直线AB、CD相交于点O，且OE⊥AB.(1)过点O画直线MN⊥CD；(2)若点F是(1)中所画直线MN上任意一点(O点除外)，若∠AOC＝35°，求∠EOF的度数．【互动探索】(1)根据题意画出直线MN即可；(2)当点F在射线OM上时，根据垂直定义求出∠EOF＝∠BOD，根据对顶角求出∠BOD＝∠AOC，即可求出答案；当点F在射线ON上时，求出∠AOM的度数，根据对顶角求出∠BON的度数，求出∠EOB＋∠BON即可．【解答】(1)如图所示．(2)①当点F在射线OM上时．因为OE⊥AB，MN⊥CD，所以∠EOB＝∠MOD＝90°，所以∠MOE＋∠EOD＝90°，∠EOD＋∠BOD＝90°，所以∠EOF＝∠BOD＝∠AOC＝35°.②当点F在射线ON上时，如图中点F′.因为MN⊥CD，所以∠MOC＝90°＝∠AOC＋∠AOM，所以∠AOM ＝90°－∠AOC ＝55°， 所以∠BON ＝∠AOM ＝55°，所以∠EOF ′＝∠EOB ＋∠BON ＝90°＋55°＝145°， 即∠EOF 的度数是35°或145°.【互动总结】(学生总结，老师点评)本题考查了垂线的作法、角的计算、对顶角、垂线等知识点的应用，关键是根据这些性质求出∠EOM 和∠AOM 的度数，题目较好，难度不大，注意分类讨论思想的运用．环节3 课堂小结，当堂达标 (学生总结，老师点评)垂线⎩⎪⎨⎪⎧⎭⎪⎬⎪⎫定义作法⎩⎪⎨⎪⎧一落二移三画性质：垂线段最短求最短距离 练习设计请完成本课时对应练习！。
