O DCBA课题：5.1.2 垂线（1）陈发宝【学习目标】1.经历观察、操作、想像、归纳概括、交流等活动,进一步发展空间观念, 培养学生用几何语言准确表达的能力。
2.了解垂直概念,能说出垂线的性质,会用三角尺或量角器过一点画一条直线的垂线. 【前置学习】1．如图，若∠1=60°，那么∠2=_______、∠3=_______、∠4=_______ 2．改变上图中∠1的大小，若∠1=90°，请画出这种图形，并求出此时∠2、∠3、∠4的大小。
【学习探究】1.阅读课本P 3的内容，回答上面所画图形中两条直线的关系是__________，知道两条直线互相________是两条直线相交的特殊情况。
2. 用语言概括垂直定义两条直线相交，所成四个角中有一个角是_____时，我们称这两条直线__________其中一条直线是另一条的_____，他们的交点叫做_____。
3．垂直的表示方法：垂直用符号“⊥”来表示，若“直线AB 垂直于直线CD ， 垂足为O”，则记为__________________，并在图中任意一个角处作上直角记号,如下图。
4.垂直的推理应用：（1）∵∠AOD=90°（ ）∴AB ⊥CD （ ） （2）∵ AB ⊥CD （ ）∴ ∠AOD=90° （ ） 5．垂直的生活应用观察教室里的课桌面、黑板面相邻的两条边，方格纸的横线和竖线思考这些给大家什么印象?找一找：在你身边，还能发现哪些“垂直”的实例？【画图实践】1．用三角尺或量角器画已知直线L 的垂线.(1)已知直线L ，画出直线L 的垂线，能画几条? L小组内交流,明确直线L 的垂线有_________条,即存在,但位置有不______性。
(2)怎样才能确定直线L 的垂线位置呢?在直线L 上取一点A,过点A 画L 的垂线, 能画几条?再经过直线L 外一点B 画直线L 的垂线,这样的垂线能画出几条?E(3)O D CBA (2)O D CBA (1)ODC BB ．．LLA从中你能得出什么结论? ____________________________________________ 2、变式训练,请完成课本P 5练习第2题的画图。
山东省德州市夏津实验中学七年级数学下册《5.1.2 垂线》教案（新版）北师大版教学目标1使学生理解垂线的意义和垂线的第一个性质2会用三角板过一点画已知直线的垂线，培养学生掌握画图的基本技能3通过垂线性质的教学，培养学生发现问题的能力教学重点和难点垂线的意义、性质和画法是重点，而垂线的画法也是难点教学过程设计一、按照运动的思维方式提出问题平面上的两条直线有哪些位置关系? (两种，平行和相交)学生回答后，教师打出投影的两个图 (如图2—9(1)，2—9(2))在相交直线形成的四个角中，按照两个角的关系分类，有哪两种类型的角?(对顶角和邻补角)两条直线所夹的角中，如果按照角的大小来分类，又有哪几种? (三种：锐角、直角、钝角) (这时老师将直线CD继续运动得到(3)和(4))在此基础上，教师指出：图2—9(3)是两条直线相交的一种特殊情况，它在生活、生产实际中应用比较广，例如：书本相邻的两条边、窗户框相邻的两边、红十字等，因此今天我们就来研究这种特殊情况(板书课题)二、垂线的有关概念在感性认识的基础上，引导学生得到关于垂线的一些概念1定义：当两条直线相交所成的四个角中，有一个是直角时，就说这两条直线互相垂直，其中一条直线叫做另一条直线的垂线，它们的交点叫做垂足2符号：“⊥”读作“垂直于”如AB⊥CD于O，含义：直线AB与直线CD垂直，垂足是O3对定义的理解：(1)在垂直的定义中要强调只有一个角是直角就可以了，不必说四个角都是直角，因为其它三个直角都可推出来(2)两条直线互相垂直，是指两条直线而言因此，说到垂线,一定是两条直线的位置关系(3)定义具有双重性，既是判定垂直的方法，也是垂直的性质，在具体应用时要注意书写格式如图2—10因为AB⊥CD于O，(已知)所以∠1=90°(垂直的定义)因为∠AOC=90°，(已知)所以AB⊥CD于O(垂直的定义)三、通过实践活动，引导学生发现垂线的第一个性质1教师先向学生提出一个实际问题怎样正确量出跳远的成绩?2引导学生将实际问题转化为数学问题，对做得比较好的学生，让他到黑板上画图，教师纠正并给出图2—11师生共同指出，BD为起跳线，A为跳远时脚落的地点3教师指出：这个实际问题实质上就是转化为“从直线外一点画出已知直线的垂线问题”那么，怎样用你手中的三角板画出这条垂线呢?4在学生画出垂线的基础上，教师总结出用三角板画垂线的基本方法强调用两条直角边“一贴”：贴住已知直线，“一靠”：靠住已知点再画线并引导学生思考：这样画出的为何是已知直线的垂线?5引导学生在作垂线的实践活动中，发现垂线的性质(1) 如图2—12(1)中，过点A，作直线BD的垂线，在图2—12(2)中，过A点分别作B D和DE的垂线(2)发现垂线的性质在学生熟练地作出各条垂线之后，教师继续提问：(或以其它形式)过A点还能作出别的垂线吗?在学生回答的基础上，教师引导学生发现以下两个结论：①过A点作BD或DE的垂线有没有，(有)②过A点作BD或DE的垂线有几条，(只一条)垂线的性质：过一点有且只有一条直线与已知直线垂直。
5.1.2 垂线教学设计一、内容和内容解析1.内容本节课是人教版《义务教育教科书•数学》七年级下册（以下统称“教材”）第五章“相交线与平行线”5.1.2垂线，内容包括：垂线的有关概念、性质及画法、垂线段和点到直线的距离的概念.2.内容解析垂线是平面几何所要研究的基本内容之一.垂线的概念、画法和性质是重要的基础知识，是进一步学习平面直角坐标系、三角形的高、切线的性质和判定、以及空间里的垂直关系等知识的基础，与其他数学知识一样，它在现实生活中有着广泛的应用.垂线的概念和性质，蕴含着“从一般到特殊”的认识规律，是培养学生思维能力的重要内容之一.基于以上分析，确定本节课的教学重点为：垂直定义、垂直性质的理解与运用.二、目标和目标解析1.目标（1）理解垂线的有关概念、性质及画法；（2）知道垂线段和点到直线的距离的概念，并会应用其解决问题.2.目标解析认识垂线，理解“互相垂直”和“垂足”的含义;会用三角板或量角器过一点画一条直线(或射线、线段)的垂线:3.知道垂线的性质:过一点有且只有一条直线垂直于已知直线；培养学生的观察、理解能力，几何语言能力，画图能力，抽象思维能力；培养学生动手操作能力和创造精神，运用知识解决实际问题能力，形成垂线的空间观念；培养学生辩证唯物主义思想及勇于探索的精神；培养学生的合作精神，进行集体观念的教育.三、教学问题诊断分析七年级学生是第三学段低年级的学生，他们在课堂中思维活跃，有想法就会举手发言甚至是抢答，探索真理的欲望比较强.因此，我们要营造轻松、和谐的课堂气氛，充分激活学生的探索欲望，让学生在教师创设的情境中充满好奇地学，留给学生足够的自主活动、相互交流的空间，让学生在观察中不断发现数学问题、在实践中领悟数学思想、在评价中逐步形成数学价值观.七年级学生由于年龄较小，他们虽然对新事物容易产生兴趣，但这种兴趣并不稳定，上课时注意力也不易持久，容易分散，因而在教学中不断激发他们的兴趣，吸引他们的注意力至关重要。
武威第九中学课堂教学设计
直线有什么位置关系？
2、垂直概念：两条直线相交所成的四个角中，有一个角是直角
时，叫做这两条直线互相垂直。
两条直线互相垂直，其中的一条直线
叫做另一条直线的垂线，它们的交点叫做垂足。
如图，AB ⊥CD，垂足为Ｏ；
记作：AB ⊥CD于点Ｏ。
°，所以AB⊥CD。
）两条直线垂直和相交是什么关系？
）能否认为在同一平面内，两条直线的位置关系有3种：相
5、问题3：用三角尺或量角器画已知直线l的垂线。
（１）用三角尺或量角器画已知直线l的垂线，
出几条？
作进一步理解垂线及垂线的作法，最后归纳总结得出垂线定理1。

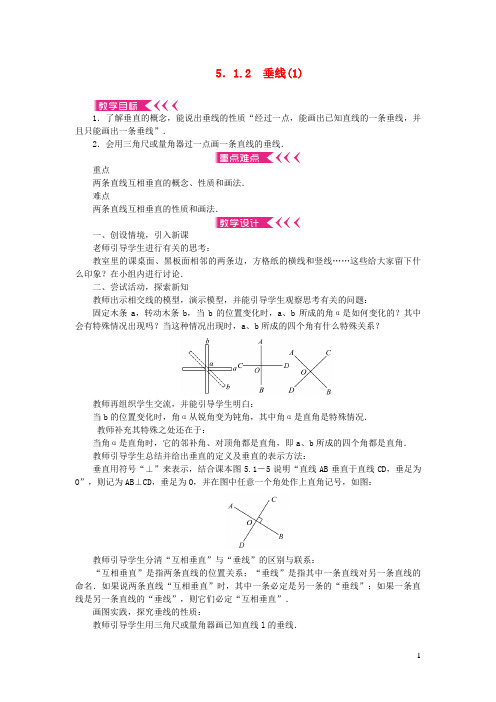

5．1.2 垂线(1)1．了解垂直的概念，能说出垂线的性质“经过一点，能画出已知直线的一条垂线，并且只能画出一条垂线”．2．会用三角尺或量角器过一点画一条直线的垂线．重点两条直线互相垂直的概念、性质和画法．难点两条直线互相垂直的性质和画法．一、创设情境，引入新课老师引导学生进行有关的思考：教室里的课桌面、黑板面相邻的两条边，方格纸的横线和竖线……这些给大家留下什么印象？在小组内进行讨论．二、尝试活动，探索新知教师出示相交线的模型，演示模型，并能引导学生观察思考有关的问题：固定木条a，转动木条b，当b的位置变化时，a、b所成的角α是如何变化的？其中会有特殊情况出现吗？当这种情况出现时，a、b所成的四个角有什么特殊关系？教师再组织学生交流，并能引导学生明白：当b的位置变化时，角α从锐角变为钝角，其中角α是直角是特殊情况．教师补充其特殊之处还在于：当角α是直角时，它的邻补角、对顶角都是直角，即a、b所成的四个角都是直角．教师引导学生总结并给出垂直的定义及垂直的表示方法：垂直用符号“⊥”来表示，结合课本图5.1－5说明“直线AB垂直于直线CD，垂足为O”，则记为AB⊥CD，垂足为O，并在图中任意一个角处作上直角记号，如图：教师引导学生分清“互相垂直”与“垂线”的区别与联系：“互相垂直”是指两条直线的位置关系；“垂线”是指其中一条直线对另一条直线的命名．如果说两条直线“互相垂直”时，其中一条必定是另一条的“垂线”；如果一条直线是另一条直线的“垂线”，则它们必定“互相垂直”．画图实践，探究垂线的性质：教师引导学生用三角尺或量角器画已知直线l的垂线．已知直线l(教师在黑板上画一条直线l)，画出直线l的垂线．找学生上黑板画出直线l的垂线．教师追问学生：还能画出直线l的垂线吗？能画几条？通过师生交流，学生明确直线l的垂线有无数条，即存在，但有不确定性．师：怎样才能确定直线l的垂线位置？生：在直线l上方取一点A，过点A画直线l的垂线．(动手画出图形)教师板书学生的结论：经过直线外一点有且只有一条直线与已知直线垂直．教师让学生通过画图操作将所得的两个结论合并成一个，并板书：垂线性质1：过一点有且只有一条直线与已知直线垂直．三、尝试反馈，理解新知1．过点P画射线AM的垂线，Q为垂足．2．过点P画射线BN的垂线，交射线BN的反向延长线于Q点．3．过点P画线段AB的垂线，交线段AB的延长线于Q点．学生画完图后，教师归纳：画一条射线或线段的垂线，就是画它们所在直线的垂线．四、巩固练习判断以下两条直线是否互相垂直：两条直线相交所成的四个角中有一个是直角；两条直线相交所成的四个角相等；两条直线相交，有一组邻补角相等；两条直线相交，对顶角互补．【答案】上述说法中的两条直线均互相垂直．五、课堂小结本节课学习了互相垂直、垂线等概念，还学习了过一点画已知直线的垂线的画法，并得出垂线的一个性质，你能说出相关的内容吗？通过本节课的学习，大部分学生能积极主动地参与到学习活动中来，并能积极主动地提出各种方法解决问题，达到了基本的教学效果，但是由于对新概念的理解不是很深刻，所以在应用方面存在不足，针对这一情况，教师应选择典型的例题，详细讲解，指导学生探求解题的思路和方法，加深对概念的理解，做到熟练的应用．平移在生活中的应用举例平移是一种十分重要的图形变换，在生活实际中应用十分广泛。
垂线教学目标1.了解垂直概念；2.能说出垂线的性质“经过一点；能画出直线的一条垂线，并且只能画出一条垂线〞；3.会用三角尺或量角器过一点画一条直线的垂线．重点：两直线互相垂直的有关性质．难点：过直线上〔外〕一点作直线的垂线．教学过程一、创设情境，引入课题生活中的垂线二、目标导学,探索新知目标导学1：垂直的定义活动1 在相交线的模型中,固定木条a,转动木条b，当b的位置变化时，a、b所成的角α也会发生变化.当α=90°时,a与b垂直.当α≠90°时,a与b不垂直，叫斜交.1.垂直定义：当两条直线相交所成的四个角中，有一个角是直角(90°)时，这两条直线互相垂直，其中一条直线叫另一条直线的垂线，它们的交点叫垂足。
〔说明〕从垂直的定义可知，判断两条直线互相垂直的关键：只要找到两条直线相交时四个交角中有一个角是直角。
2.垂直的表示：用“⊥〞和直线字母表示垂直例如、如图，a、b互相垂直, 垂足为O，那么记为：a⊥b或b⊥a, 假设要强调垂足，那么记为：a⊥b, 垂足为O.或a⊥b于O.实际应用：日常生活中,两条直线互相垂直的情形很常见,说出图中的一些互相垂直的【教学备注】【教学提示】引导学生通过木条的转动过程得出垂线的定义。
线条.你能再举出其他例子吗?试一试：1、下面四种判定两条直线垂直的方法，正确的有〔〕个〔1〕两条直线相交所成的四个角中有一个角是直角，那么这两条直线互相垂直〔2〕两条直线相交，只要有一组邻补角相等，那么这两条直线互相垂直〔3〕两条直线相交，所成的四个角相等，这两条直线互相垂直〔4〕两条直线相交，有一组对顶角互补，那么这两条直线互相垂直〔A〕 4 〔B〕 3 〔C〕 2 〔D〕 12.如图，ＡＯＢ为一直线，∠ＡＯＤ：∠ＢＯＤ＝３：１，ＯＤ平分∠ＣＯＢ，〔１〕求∠ＡＯＣ的度数；〔２〕判断ＡＢ与ＯＣ的位置关系．目标导学2：垂线的书写形式当直线AB与CD相交于O点，∠AOD=90°时，AB⊥CD，垂足为O．书写形式1：因为∠AOD=90°〔〕所以AB⊥CD〔垂直的定义〕反之，假设直线AB与CD垂直，垂足为O，那么，∠AOD=90°书写形式2：．如图．直线AB、CD相交于点O，OE⊥AB于O，OB平分∠DOF，∠DOE=50°，求∠AOC、∠EOF、∠COF的度数．垂线的定义学习目标3：垂线的画法和垂线性质1活动2 〔一〕画直线的垂线〔1〕如图1，直线m,作m的垂线。
