波形显示控件图形是虚拟仪器的重要组成部分，Labview为用户提供了丰富的图形显示功能，在图形子模版中提供了许多可供使用的显示控件，如图：我们将在下面的章节通过一些例子向大家介绍前三种图形显示控件的使用。
波形图及波形图表首先放置一个波形图表到前面板上，然后在上面单击右键，如图：或者右击后选择属性，便可以看到所有能对该控件操作的选项，如图：例一：用波形图表显示两组随机数。
1. 新建一个VI，在前面板上放置一个波形图表，取消X轴和Y轴的刻度标签，如图：2. 定位工具上下拖动边框，让它显示两条曲线图注，如图：3. 然后把他们拖动到合适的位置。
如图：4. 切换到程序框图，放置一个For循环，计数端子取值为100，这样每次运行产生100个数据。
在循环体内放置两个随机数产生函数，分别乘上一个因子5和-5。
如图：运行结果如图：例二：温度临界预警器1. 新建一个VI，在前面板上放置一个波形图表，将Y轴的刻度标签改为“温度”，然后选择隐藏图例，然后将Y轴坐标的自动调整取消，如图：2. 添加一个布尔圆形指示灯，并调整为合适大小，把标签内容改为“报警”当温度超出临界值时点亮报警灯，同时在前面板放置一个停止开关。
3. 在程序框图上放置如图所示的程序，其中添加一个定时工具，把时间间隔设为200ms。
如图：运行结果如图：波形图波形图和波形图表得大部分组建及其功能都是类似的，特别的是波形图具有光标指示器，利用它可以准确地读出波形曲线上的任何一点数据，便于分析某一时刻的特性值。
如图：波形图举例：例一：该例的目的是用随机数函数产生100个随机数据，分别用波形图和波形图表来显示，并比较他们的区别。
1. 新建一个VI，在前面板上分别放置一个波形图和一个波形图表，调整为合适大小，取消显示图例，取消Y标尺自动调整，最大值设为1，最小值设为0。
2. 切换到程序框图，放置一个For循环结构，内部添加一个随机数产生函数，For循环结构计数端口设为100，同时添加定时工具，每次循环间隔时间为100ms.3. 连线，如图所示：运行，程序结果如图：我们可以清楚地看到这两种显示工具的区别，它们地实现方法和过程不同，在程序框图也可以看出，波形图表产生在循环体内，这样每得到一个数据点，就立刻显示一个；而波形图产生在循环体外，100个数据都产生之后，跳出循环，然后一次显示出整个数据曲线。
1. For循环和While循环的区别是什么？使用中它们各自适用于什么场合?答：For循环规定了循环次数，其条件选择是根据计数器计数次数是否达到循环次数而决定结束循环的条件；而While循环不规定循环次数，其条件选择是根据选择器端子的条件是否得以满足而决定结束循环的条件。
For循环适合于有限次数的循环操作，而While循环适合于根据程序运行过程中逻辑关系或在程序执行中人为地决定循环次数。
2. 什么是VISA？VISA有什么特点？答：VISA是虚拟仪器软件结构(Virtual Instrument Software Architectuere)的简称，是由VXI plug & play系统联盟所统一制定的I/O接口软件标准及其相关规范的总称。
一般称这个I/O 函数库为VISA库（用于仪器编程的标准I/O函数库）。
VISA函数库驻留于计算机系统中，是计算机与仪器之间的标准软件通信接口，用以实现对仪器的控制3. 移位寄存器的用途？怎样初始化移位寄存器？答：①移位寄存器主要用于While循环和For循环，将上一次循环的值传给下一次循环。
还可以存储前几次循环的值，在移位寄存器的左端口或右端口上右击鼠标弹出菜单，选择Add Element选项，可创建附加的左端口来存储前几次循环的值。
②在循环外将初始值连到移位寄存器的左端口，有默认初值。
4、什么叫虚拟仪器？虚拟仪器相对于传统仪器有优势在哪里？（本题5分）答：虚拟仪器技术简单说就是用户自定义的基于PC的测试和测量解决方案。
相对于传统仪器,有4大优势：性能高，扩展性强，开发时间少，并且具有出色的集成功能。
5、简述在LabVIEW中调用C语言代码的方法和步骤。
（本题5分）答：在LabVIEW中对C语言代码的调用是能过CIN节点来实现的，具体步骤如下：(1)创建一个空的CIN节点（2）为CIN节点设置输入、输出端口（3）创建C语言源程序（4）创建并编译*.lsb文件（5）加载*.lsb文件并完成调用过程。
LabVIEW的基本控件与基本函数LabVIEW基本控件：数值、布尔、字符串与路径、数组与簇、图形、枚举1、数值：数值输入控件与数值显示控件（数值输入控件有增量/减量按钮；输入为白色背景，输出为灰色背景）默认数据类型为：双精度，橙色。
2、布尔：值默认为False，图标为绿色。
布尔控件的机械动作属性单击时转换：按下按钮时改变状态，再次单击后恢复原状态。
与VI是否读取控件无关。
（可赋值恢复）类似开关按钮释放时转换：按下按钮时保持当前状态，直到释放按钮，再次单击后恢复原状态。
与VI是否读取控件无关。
（可赋值恢复）类似开关按钮保持转换直到释放：按下按钮时改变状态，直到释放按钮，，再次单击后恢复原状态。
与VI 是否读取控件无关。
（可赋值恢复）。
类似开关按钮单击时触发：按下按钮时改变状态，LabVIEW再次读取控件值后返回原状态。
释放时触发：：按下按钮时保持当前状态，释放时改变状态，LabVIEW再次读取控件值后返回原状态。
保持触发直到释放：按下按钮时改变状态，直到释放按钮，LabVIEW再次读取控件值后返回原状态。
3、字符串与路径：（字符串输入控件与字符串显示控件），粉色。
4种显示方式（正常显示、’\’代码显示、密码显示、十六进制显示）4、数组：依据加入的控件类型同样分为输入控件与显示控件LabVIEW的数组以索引号0表示数组的首个数据。
增加数组维度的方法：（1）索引框的快捷菜单中->增加维度（2）直接向下拖动索引框（3)属性对话框->外观选项卡->维数组中的元素为同类型的控件，可以是各种类型的控件，但不能是数组的数组。
数组的多态性：5、簇：依据加入的控件类型同样分为输入控件与显示控件簇本身的属性：重新排序簇中控件、自动调整大小（无、调整为匹配大小、水平排列、垂直排列）使用簇结构时，尽可能的使用：严格自定义类型。
错误簇：状态（布尔）、代码（数值输入）、源（字符串输入）6、波形图表（Chart）与波形图(Graph)：波形图表有一个“先入先出的缓冲区（默认为1024个数据）”，所以特别适合实时显示数据。

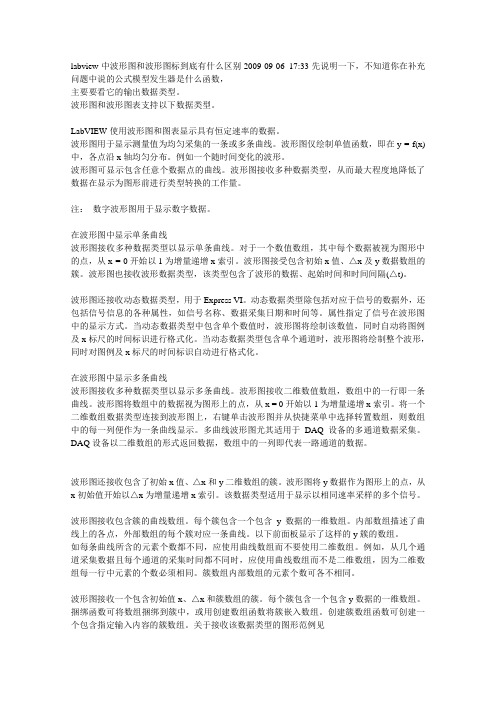

labview中波形图和波形图标到底有什么区别2009-09-06 17:33先说明一下，不知道你在补充问题中说的公式模型发生器是什么函数，主要要看它的输出数据类型。
波形图和波形图表支持以下数据类型。
LabVIEW使用波形图和图表显示具有恒定速率的数据。
波形图用于显示测量值为均匀采集的一条或多条曲线。
波形图仅绘制单值函数，即在y = f(x)中，各点沿x轴均匀分布。
例如一个随时间变化的波形。
波形图可显示包含任意个数据点的曲线。
波形图接收多种数据类型，从而最大程度地降低了数据在显示为图形前进行类型转换的工作量。
注：数字波形图用于显示数字数据。
在波形图中显示单条曲线波形图接收多种数据类型以显示单条曲线。
对于一个数值数组，其中每个数据被视为图形中的点，从x = 0开始以1为增量递增x索引。
波形图接受包含初始x值、△x及y数据数组的簇。
波形图也接收波形数据类型，该类型包含了波形的数据、起始时间和时间间隔(△t)。
波形图还接收动态数据类型，用于Express VI。
动态数据类型除包括对应于信号的数据外，还包括信号信息的各种属性，如信号名称、数据采集日期和时间等。
属性指定了信号在波形图中的显示方式。
当动态数据类型中包含单个数值时，波形图将绘制该数值，同时自动将图例及x标尺的时间标识进行格式化。
当动态数据类型包含单个通道时，波形图将绘制整个波形，同时对图例及x标尺的时间标识自动进行格式化。
在波形图中显示多条曲线波形图接收多种数据类型以显示多条曲线。
波形图接收二维数值数组，数组中的一行即一条曲线。
波形图将数组中的数据视为图形上的点，从x = 0开始以1为增量递增x索引。
将一个二维数组数据类型连接到波形图上，右键单击波形图并从快捷菜单中选择转置数组，则数组中的每一列便作为一条曲线显示。
多曲线波形图尤其适用于DAQ设备的多通道数据采集。
DAQ设备以二维数组的形式返回数据，数组中的一列即代表一路通道的数据。
波形图还接收包含了初始x值、△x和y二维数组的簇。
labview中波形图战波形图标到底有什么辨别2009-09-06 17:33先证明一下，没有知讲您正在补充问题中道的公式模型爆收器是什么函数，之阳早格格创做主要要瞅它的输出数据典型.波形图战波形图表支援以下数据典型.LabVIEW使用波形图战图表隐现具备恒定速率的数据.波形图用于隐现丈量值为匀称支集的一条或者多条直线.波形图仅画造单值函数，即正在y = f(x)中，各面沿x轴匀称分散.比圆一个随时间变更的波形.波形图可隐现包罗任性个数据面的直线.波形图交支多种数据典型，进而最大程度天落矮了数据正在隐现为图形前举止典型变换的处事量.注：数字波形图用于隐现数字数据.正在波形图中隐现单条直线波形图交支多种数据典型以隐现单条直线.对付于一个数值数组，其中每个数据被视为图形中的面，从x = 0启初以1为删量递加x索引.波形图交受包罗初初x值、△x及y数据数组的簇.波形图也交支波形数据典型，该典型包罗了波形的数据、起初时间战时间隔断(△t).波形图还交支动背数据典型，用于Express VI.动背数据典型除包罗对付应于旗号的数据中，还包罗旗号疑息的百般属性，如旗号称呼、数据支集日期战时间等.属性指定了旗号正在波形图中的隐现办法.当动背数据典型中包罗单个数值时，波形图将画造该数值，共时自动将图例及x标尺的时间标记举止圆法化.当动背数据典型包罗单个通讲时，波形图将画造所有波形，共时对付图例及x标尺的时间标记自动举止圆法化.正在波形图中隐现多条直线波形图交支多种数据典型以隐现多条直线.波形图交支两维数值数组，数组中的一止即一条直线.波形图将数组中的数据视为图形上的面，从x = 0启初以1为删量递加x索引.将一个两维数组数据典型连交到波形图上，左键单打波形图并从快速菜单中采用转置数组，则数组中的每一列便动做一条直线隐现.多直线波形图更加适用于DAQ设备的多通讲数据支集.DAQ设备以两维数组的形式返回数据，数组中的一列即代表一路通讲的数据.波形图还交支包罗了初初x值、△x战y两维数组的簇.波形图将y数据动做图形上的面，从x初初值启初以△x为删量递加x索引.该数据典型适用于隐现以相共速率采样的多个旗号.波形图交支包罗簇的直线数组.每个簇包罗一个包罗y数据的一维数组.里里数组形貌了直线上的各面，中部数组的每个簇对付应一条直线.以下前里板隐现了那样的y簇的数组.如每条直线所含的元素个数皆分歧，应使用直线数组而没有要使用两维数组.比圆，从几个通讲支集数据且每个通讲的支集时间皆分歧时，应使用直线数组而没有是两维数组，果为两维数组每一止中元素的个数必须相共.簇数组里里数组的元素个数可各没有相共.波形图交支一个包罗初初值x、△x战簇数组的簇.每个簇包罗一个包罗y数据的一维数组.捆绑函数可将数组捆绑到簇中，或者用创修数组函数将簇嵌进数组.创修簇数组函数可创修一个包罗指定输进实质的簇数组.闭于交支该数据典型的图形范例睹波形图交支包罗了x值、△x值战y数据数组的簇数组.那种数据典型为多直线波形图所时常使用，可指定唯一的起初面战每条直线的x标尺删量.波形图还交支动背数据典型，用于Express VI.动背数据典型除包罗对付应于旗号的数据中，还包罗旗号疑息的百般属性，如旗号称呼、数据支集日期战时间等.属性指定了旗号正在波形图中的隐现办法.当动背数据典型包罗多个通讲时，波形图可隐现每个通讲的直线并自动圆法化图例以及图形x标尺的时间标记.波形图表是隐现一条或者多条直线的特殊数值隐现控件，普遍用于隐现以恒定速率支集到的数据.下列前里板隐现了一个波形图表的范例.波形图表会死存根源于此前革新的履历数据，又称慢冲区.左键单打图表，从快速菜单中采用图表履历少度可摆设慢冲区大小.波形图表的默认图表履历少度为1,024个数据面.背图表传递数据的频次决断了图表沉画的频次.正在波形图表中隐现单条直线如一次背图表传播一个或者多个数据值，LabVIEW会将那些数据动做图表上的面，从x = 0启初以1为删量递加x索引.图表将那些输进动做单条直线上的新数据.波形图表交支波形数据典型，该典型包罗了波形的数据、起初时间战时间隔断(△t).创修波形函数可正在图表的x标尺上区分时间，并自动使用x标尺刻度的精确隔断.正在指定了t0战单元素Y数组的波形中，各个数据面均拥偶尔间标记，果此适用于画造非匀称采样的数据.正在波形图表中隐现多条直线如需背波形图表传递多条直线的数据，可将那些数据捆绑为一个标量数值簇，其中每一个数值代表各条直线上的单个数据面.如需正在一次革新中背每条直线传递多个面，可将一个数值簇数组连交到波形图表.每个数值代表各条直线的单个y值面.波形数据典型可用于正在波形图表中创修多条直线.“创修波形”函数可正在图表的x轴上区分时间，并自动使用x标尺刻度的精确隔断.正在指定了t0战单元素Y数组的一维数组波形中，各个数据面均拥偶尔间标记，果此适用于画造非匀称采样的数据.如正在运止前无法决定需隐现的直线数量，或者期视正在单次革新中传播多个数据面用于多条直线，可将一个两维数值或者波形数组连交到图表.默认状态下，波形图表将数组中的每一列动做一条直线.将两维数组数据典型连交到图表，左键单打该图表，从快速菜单中采用转置数组可将数组中的每一止动做一条直线.波形数据典型波形数据典型包罗波形的数据、起初时间战时间隔断(△t).可使用“创修波形”函数创修波形.默认状态下，很多用于支集或者分解波形的VI战函数皆可交支战返回波形数据典型.将波形数据连交到一个波形图或者波形图表时，该波形图或者波形图表将根据波形的数据、起初时间战△x自动画造波形.将一个波形数据的数组连交到波形图或者波形图表时，该图形或者图表会自动画造所有波形. 先证明一下，没有知讲您正在补充问题中道的公式模型爆收器是什么函数，主要要瞅它的输出数据典型.波形图战波形图表支援以下数据典型.LabVIEW使用波形图战图表隐现具备恒定速率的数据.波形图用于隐现丈量值为匀称支集的一条或者多条直线.波形图仅画造单值函数，即正在y = f(x)中，各面沿x轴匀称分散.比圆一个随时间变更的波形.波形图可隐现包罗任性个数据面的直线.波形图交支多种数据典型，进而最大程度天落矮了数据正在隐现为图形前举止典型变换的处事量.注：数字波形图用于隐现数字数据.正在波形图中隐现单条直线波形图交支多种数据典型以隐现单条直线.对付于一个数值数组，其中每个数据被视为图形中的面，从x = 0启初以1为删量递加x索引.波形图交受包罗初初x值、△x及y数据数组的簇.波形图也交支波形数据典型，该典型包罗了波形的数据、起初时间战时间隔断(△t).波形图还交支动背数据典型，用于Express VI.动背数据典型除包罗对付应于旗号的数据中，还包罗旗号疑息的百般属性，如旗号称呼、数据支集日期战时间等.属性指定了旗号正在波形图中的隐现办法.当动背数据典型中包罗单个数值时，波形图将画造该数值，共时自动将图例及x标尺的时间标记举止圆法化.当动背数据典型包罗单个通讲时，波形图将画造所有波形，共时对付图例及x标尺的时间标记自动举止圆法化.正在波形图中隐现多条直线波形图交支多种数据典型以隐现多条直线.波形图交支两维数值数组，数组中的一止即一条直线.波形图将数组中的数据视为图形上的面，从x = 0启初以1为删量递加x索引.将一个两维数组数据典型连交到波形图上，左键单打波形图并从快速菜单中采用转置数组，则数组中的每一列便动做一条直线隐现.多直线波形图更加适用于DAQ设备的多通讲数据支集.DAQ设备以两维数组的形式返回数据，数组中的一列即代表一路通讲的数据.波形图还交支包罗了初初x值、△x战y两维数组的簇.波形图将y数据动做图形上的面，从x初初值启初以△x为删量递加x索引.该数据典型适用于隐现以相共速率采样的多个旗号.波形图交支包罗簇的直线数组.每个簇包罗一个包罗y数据的一维数组.里里数组形貌了直线上的各面，中部数组的每个簇对付应一条直线.以下前里板隐现了那样的y簇的数组.如每条直线所含的元素个数皆分歧，应使用直线数组而没有要使用两维数组.比圆，从几个通讲支集数据且每个通讲的支集时间皆分歧时，应使用直线数组而没有是两维数组，果为两维数组每一止中元素的个数必须相共.簇数组里里数组的元素个数可各没有相共.波形图交支一个包罗初初值x、△x战簇数组的簇.每个簇包罗一个包罗y数据的一维数组.捆绑函数可将数组捆绑到簇中，或者用创修数组函数将簇嵌进数组.创修簇数组函数可创修一个包罗指定输进实质的簇数组.闭于交支该数据典型的图形范例睹波形图交支包罗了x值、△x值战y数据数组的簇数组.那种数据典型为多直线波形图所时常使用，可指定唯一的起初面战每条直线的x标尺删量.波形图还交支动背数据典型，用于Express VI.动背数据典型除包罗对付应于旗号的数据中，还包罗旗号疑息的百般属性，如旗号称呼、数据支集日期战时间等.属性指定了旗号正在波形图中的隐现办法.当动背数据典型包罗多个通讲时，波形图可隐现每个通讲的直线并自动圆法化图例以及图形x标尺的时间标记.波形图表是隐现一条或者多条直线的特殊数值隐现控件，普遍用于隐现以恒定速率支集到的数据.下列前里板隐现了一个波形图表的范例.波形图表会死存根源于此前革新的履历数据，又称慢冲区.左键单打图表，从快速菜单中采用图表履历少度可摆设慢冲区大小.波形图表的默认图表履历少度为1,024个数据面.背图表传递数据的频次决断了图表沉画的频次.正在波形图表中隐现单条直线如一次背图表传播一个或者多个数据值，LabVIEW会将那些数据动做图表上的面，从x = 0启初以1为删量递加x索引.图表将那些输进动做单条直线上的新数据.波形图表交支波形数据典型，该典型包罗了波形的数据、起初时间战时间隔断(△t).创修波形函数可正在图表的x标尺上区分时间，并自动使用x标尺刻度的精确隔断.正在指定了t0战单元素Y数组的波形中，各个数据面均拥偶尔间标记，果此适用于画造非匀称采样的数据.正在波形图表中隐现多条直线如需背波形图表传递多条直线的数据，可将那些数据捆绑为一个标量数值簇，其中每一个数值代表各条直线上的单个数据面.如需正在一次革新中背每条直线传递多个面，可将一个数值簇数组连交到波形图表.每个数值代表各条直线的单个y值面.波形数据典型可用于正在波形图表中创修多条直线.“创修波形”函数可正在图表的x轴上区分时间，并自动使用x标尺刻度的精确隔断.正在指定了t0战单元素Y数组的一维数组波形中，各个数据面均拥偶尔间标记，果此适用于画造非匀称采样的数据.如正在运止前无法决定需隐现的直线数量，或者期视正在单次革新中传播多个数据面用于多条直线，可将一个两维数值或者波形数组连交到图表.默认状态下，波形图表将数组中的每一列动做一条直线.将两维数组数据典型连交到图表，左键单打该图表，从快速菜单中采用转置数组可将数组中的每一止动做一条直线.波形数据典型波形数据典型包罗波形的数据、起初时间战时间隔断(△t).可使用“创修波形”函数创修波形.默认状态下，很多用于支集或者分解波形的VI战函数皆可交支战返回波形数据典型.将波形数据连交到一个波形图或者波形图表时，该波形图或者波形图表将根据波形的数据、起初时间战△x自动画造波形.将一个波形数据的数组连交到波形图或者波形图表时，该图形或者图表会自动画造所有波形.。
Labview复习题一、填空1. 所有的LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板、流程图以及图标/连结器三部分。
2. LabView有三种操作模板，分别是控件模板、函数模板和工具模板。
3. CIN节点需要调用*.lsb格式文件，这种文件可以通过Visual C++来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。
5.在LabView中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。
11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR循环而言第一次循环时布尔型数据出口值为false。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。
13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数，用连线表示数据流向。
15、LabVIEW程序为称为VI，扩展名默认为.vi。
16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为VI的通用仪器硬件平台。
labvie w中波形图和波形图标到底有什么区别2009-09-06 17:33先说明一下，不知道你在补充问题中说的公式模型发生器是什么函数，主要要看它的输出数据类型。
波形图和波形图表支持以下数据类型。
LabVIE W使用波形图和图表显示具有恒定速率的数据。
波形图用于显示测量值为均匀采集的一条或多条曲线。
波形图仅绘制单值函数，即在y = f(x)中，各点沿x轴均匀分布。
例如一个随时间变化的波形。
波形图可显示包含任意个数据点的曲线。
波形图接收多种数据类型，从而最大程度地降低了数据在显示为图形前进行类型转换的工作量。
注：数字波形图用于显示数字数据。
在波形图中显示单条曲线波形图接收多种数据类型以显示单条曲线。
对于一个数值数组，其中每个数据被视为图形中的点，从x = 0开始以1为增量递增x索引。
波形图接受包含初始x值、△x及y数据数组的簇。
波形图也接收波形数据类型，该类型包含了波形的数据、起始时间和时间间隔(△t)。
波形图还接收动态数据类型，用于Express VI。
动态数据类型除包括对应于信号的数据外，还包括信号信息的各种属性，如信号名称、数据采集日期和时间等。
属性指定了信号在波形图中的显示方式。
当动态数据类型中包含单个数值时，波形图将绘制该数值，同时自动将图例及x标尺的时间标识进行格式化。
当动态数据类型包含单个通道时，波形图将绘制整个波形，同时对图例及x标尺的时间标识自动进行格式化。
在波形图中显示多条曲线波形图接收多种数据类型以显示多条曲线。
波形图接收二维数值数组，数组中的一行即一条曲线。
波形图将数组中的数据视为图形上的点，从x = 0开始以1为增量递增x索引。
将一个二维数组数据类型连接到波形图上，右键单击波形图并从快捷菜单中选择转置数组，则数组中的每一列便作为一条曲线显示。
labview中波形图和波形图标到底有什么区别2009-09-06 17:33先说明一下，不知道你在补充问题中说的公式模型发生器是什么函数，主要要看它的输出数据类型。
波形图和波形图表支持以下数据类型。
LabVIEW使用波形图和图表显示具有恒定速率的数据。
波形图用于显示测量值为均匀采集的一条或多条曲线。
波形图仅绘制单值函数，即在y = f(x)中，各点沿x轴均匀分布。
例如一个随时间变化的波形。
波形图可显示包含任意个数据点的曲线。
波形图接收多种数据类型，从而最大程度地降低了数据在显示为图形前进行类型转换的工作量。
注：数字波形图用于显示数字数据。
在波形图中显示单条曲线波形图接收多种数据类型以显示单条曲线。
对于一个数值数组，其中每个数据被视为图形中的点，从x = 0开始以1为增量递增x索引。
波形图接受包含初始x值、△x及y数据数组的簇。
波形图也接收波形数据类型，该类型包含了波形的数据、起始时间和时间间隔(△t)。
波形图还接收动态数据类型，用于Express VI。
动态数据类型除包括对应于信号的数据外，还包括信号信息的各种属性，如信号名称、数据采集日期和时间等。
属性指定了信号在波形图中的显示方式。
当动态数据类型中包含单个数值时，波形图将绘制该数值，同时自动将图例及x标尺的时间标识进行格式化。
当动态数据类型包含单个通道时，波形图将绘制整个波形，同时对图例及x标尺的时间标识自动进行格式化。
在波形图中显示多条曲线波形图接收多种数据类型以显示多条曲线。
波形图接收二维数值数组，数组中的一行即一条曲线。
波形图将数组中的数据视为图形上的点，从x = 0开始以1为增量递增x索引。
将一个二维数组数据类型连接到波形图上，右键单击波形图并从快捷菜单中选择转置数组，则数组中的每一列便作为一条曲线显示。
多曲线波形图尤其适用于DAQ设备的多通道数据采集。
DAQ设备以二维数组的形式返回数据，数组中的一列即代表一路通道的数据。
波形图还接收包含了初始x值、△x和y二维数组的簇。
波形图将y数据作为图形上的点，从x初始值开始以△x为增量递增x索引。
该数据类型适用于显示以相同速率采样的多个信号。
波形图接收包含簇的曲线数组。
每个簇包含一个包含y数据的一维数组。
内部数组描述了曲线上的各点，外部数组的每个簇对应一条曲线。
以下前面板显示了这样的y簇的数组。
如每条曲线所含的元素个数都不同，应使用曲线数组而不要使用二维数组。
例如，从几个通道采集数据且每个通道的采集时间都不同时，应使用曲线数组而不是二维数组，因为二维数组每一行中元素的个数必须相同。
簇数组内部数组的元素个数可各不相同。
波形图接收一个包含初始值x、△x和簇数组的簇。
每个簇包含一个包含y数据的一维数组。
捆绑函数可将数组捆绑到簇中，或用创建数组函数将簇嵌入数组。
创建簇数组函数可创建一个包含指定输入内容的簇数组。
关于接收该数据类型的图形范例见波形图接收包含了x值、△x值和y数据数组的簇数组。
这种数据类型为多曲线波形图所常用，可指定唯一的起始点和每条曲线的x标尺增量。
波形图还接收动态数据类型，用于Express VI。
动态数据类型除包括对应于信号的数据外，还包括信号信息的各种属性，如信号名称、数据采集日期和时间等。
属性指定了信号在波形图中的显示方式。
当动态数据类型包含多个通道时，波形图可显示每个通道的曲线并自动格式化图例以及图形x标尺的时间标识。
波形图表是显示一条或多条曲线的特殊数值显示控件，一般用于显示以恒定速率采集到的数据。
下列前面板显示了一个波形图表的范例。
波形图表会保留来源于此前更新的历史数据，又称缓冲区。
右键单击图表，从快捷菜单中选择图表历史长度可配置缓冲区大小。
波形图表的默认图表历史长度为1,024个数据点。
向图表传送数据的频率决定了图表重绘的频率。
在波形图表中显示单条曲线如一次向图表传递一个或多个数据值，LabVIEW会将这些数据作为图表上的点，从x = 0开始以1为增量递增x索引。
图表将这些输入作为单条曲线上的新数据。
波形图表接收波形数据类型，该类型包含了波形的数据、起始时间和时间间隔(△t)。
创建波形函数可在图表的x标尺上划分时间，并自动使用x标尺刻度的正确间隔。
在指定了t0和单元素Y数组的波形中，各个数据点均拥有时间标识，因此适用于绘制非均匀采样的数据。
在波形图表中显示多条曲线如需向波形图表传送多条曲线的数据，可将这些数据捆绑为一个标量数值簇，其中每一个数值代表各条曲线上的单个数据点。
如需在一次更新中向每条曲线传送多个点，可将一个数值簇数组连接到波形图表。
每个数值代表各条曲线的单个y值点。
波形数据类型可用于在波形图表中创建多条曲线。
“创建波形”函数可在图表的x轴上划分时间，并自动使用x标尺刻度的正确间隔。
在指定了t0和单元素Y数组的一维数组波形中，各个数据点均拥有时间标识，因此适用于绘制非均匀采样的数据。
如在运行前无法确定需显示的曲线数量，或希望在单次更新中传递多个数据点用于多条曲线，可将一个二维数值或波形数组连接到图表。
默认状态下，波形图表将数组中的每一列作为一条曲线。
将二维数组数据类型连接到图表，右键单击该图表，从快捷菜单中选择转置数组可将数组中的每一行作为一条曲线。
波形数据类型波形数据类型包含波形的数据、起始时间和时间间隔(△t)。
可使用“创建波形”函数创建波形。
默认状态下，很多用于采集或分析波形的VI和函数都可接收和返回波形数据类型。
将波形数据连接到一个波形图或波形图表时，该波形图或波形图表将根据波形的数据、起始时间和△x 自动绘制波形。
将一个波形数据的数组连接到波形图或波形图表时，该图形或图表会自动绘制所有波形。
先说明一下，不知道你在补充问题中说的公式模型发生器是什么函数，主要要看它的输出数据类型。
波形图和波形图表支持以下数据类型。
LabVIEW使用波形图和图表显示具有恒定速率的数据。
波形图用于显示测量值为均匀采集的一条或多条曲线。
波形图仅绘制单值函数，即在y = f(x)中，各点沿x轴均匀分布。
例如一个随时间变化的波形。
波形图可显示包含任意个数据点的曲线。
波形图接收多种数据类型，从而最大程度地降低了数据在显示为图形前进行类型转换的工作量。
注：数字波形图用于显示数字数据。
在波形图中显示单条曲线波形图接收多种数据类型以显示单条曲线。
对于一个数值数组，其中每个数据被视为图形中的点，从x = 0开始以1为增量递增x索引。
波形图接受包含初始x值、△x及y数据数组的簇。
波形图也接收波形数据类型，该类型包含了波形的数据、起始时间和时间间隔(△t)。
波形图还接收动态数据类型，用于Express VI。
动态数据类型除包括对应于信号的数据外，还包括信号信息的各种属性，如信号名称、数据采集日期和时间等。
属性指定了信号在波形图中的显示方式。
当动态数据类型中包含单个数值时，波形图将绘制该数值，同时自动将图例及x标尺的时间标识进行格式化。
当动态数据类型包含单个通道时，波形图将绘制整个波形，同时对图例及x标尺的时间标识自动进行格式化。
在波形图中显示多条曲线波形图接收多种数据类型以显示多条曲线。
波形图接收二维数值数组，数组中的一行即一条曲线。
波形图将数组中的数据视为图形上的点，从x = 0开始以1为增量递增x索引。
将一个二维数组数据类型连接到波形图上，右键单击波形图并从快捷菜单中选择转置数组，则数组中的每一列便作为一条曲线显示。
多曲线波形图尤其适用于DAQ设备的多通道数据采集。
DAQ设备以二维数组的形式返回数据，数组中的一列即代表一路通道的数据。
波形图还接收包含了初始x值、△x和y二维数组的簇。
波形图将y数据作为图形上的点，从x初始值开始以△x为增量递增x索引。
该数据类型适用于显示以相同速率采样的多个信号。
波形图接收包含簇的曲线数组。
每个簇包含一个包含y数据的一维数组。
内部数组描述了曲线上的各点，外部数组的每个簇对应一条曲线。
以下前面板显示了这样的y簇的数组。
如每条曲线所含的元素个数都不同，应使用曲线数组而不要使用二维数组。
例如，从几个通道采集数据且每个通道的采集时间都不同时，应使用曲线数组而不是二维数组，因为二维数组每一行中元素的个数必须相同。
簇数组内部数组的元素个数可各不相同。
波形图接收一个包含初始值x、△x和簇数组的簇。
每个簇包含一个包含y数据的一维数组。
捆绑函数可将数组捆绑到簇中，或用创建数组函数将簇嵌入数组。
创建簇数组函数可创建一个包含指定输入内容的簇数组。
关于接收该数据类型的图形范例见波形图接收包含了x值、△x值和y数据数组的簇数组。
这种数据类型为多曲线波形图所常用，可指定唯一的起始点和每条曲线的x标尺增量。
波形图还接收动态数据类型，用于Express VI。
动态数据类型除包括对应于信号的数据外，还包括信号信息的各种属性，如信号名称、数据采集日期和时间等。
属性指定了信号在波形图中的显示方式。
当动态数据类型包含多个通道时，波形图可显示每个通道的曲线并自动格式化图例以及图形x标尺的时间标识。
波形图表是显示一条或多条曲线的特殊数值显示控件，一般用于显示以恒定速率采集到的数据。
下列前面板显示了一个波形图表的范例。
波形图表会保留来源于此前更新的历史数据，又称缓冲区。
右键单击图表，从快捷菜单中选择图表历史长度可配置缓冲区大小。
波形图表的默认图表历史长度为1,024个数据点。
向图表传送数据的频率决定了图表重绘的频率。
在波形图表中显示单条曲线如一次向图表传递一个或多个数据值，LabVIEW会将这些数据作为图表上的点，从x = 0开始以1为增量递增x索引。
图表将这些输入作为单条曲线上的新数据。
波形图表接收波形数据类型，该类型包含了波形的数据、起始时间和时间间隔(△t)。
创建波形函数可在图表的x标尺上划分时间，并自动使用x标尺刻度的正确间隔。
在指定了t0和单元素Y数组的波形中，各个数据点均拥有时间标识，因此适用于绘制非均匀采样的数据。
在波形图表中显示多条曲线如需向波形图表传送多条曲线的数据，可将这些数据捆绑为一个标量数值簇，其中每一个数值代表各条曲线上的单个数据点。
如需在一次更新中向每条曲线传送多个点，可将一个数值簇数组连接到波形图表。
每个数值代表各条曲线的单个y值点。
波形数据类型可用于在波形图表中创建多条曲线。
“创建波形”函数可在图表的x轴上划分时间，并自动使用x标尺刻度的正确间隔。
在指定了t0和单元素Y数组的一维数组波形中，各个数据点均拥有时间标识，因此适用于绘制非均匀采样的数据。
如在运行前无法确定需显示的曲线数量，或希望在单次更新中传递多个数据点用于多条曲线，可将一个二维数值或波形数组连接到图表。
默认状态下，波形图表将数组中的每一列作为一条曲线。
将二维数组数据类型连接到图表，右键单击该图表，从快捷菜单中选择转置数组可将数组中的每一行作为一条曲线。
