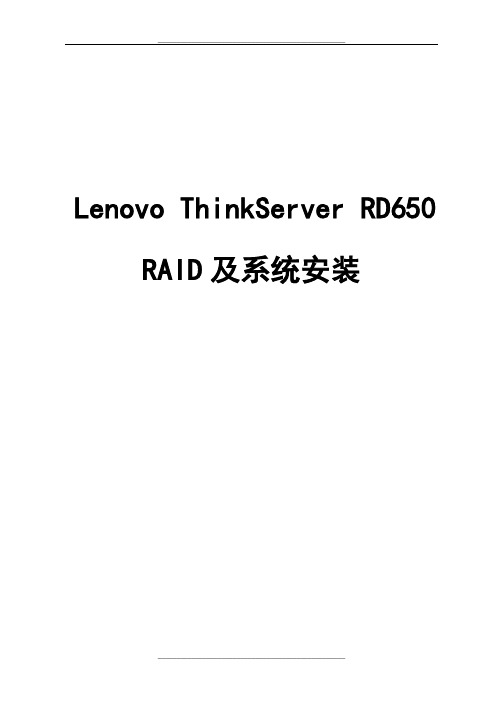

Lenovo ThinkServer RD650 RAID及系统安装前言：Lenovo ThinkServer RD650随机不配备导航盘，出厂时已将导航盘集成至电脑BIOS中（TDM）。

注：①TDM（ThinkServer Deployment Manager）仅支持引导Windows Server 2008 R2 SP1及以上版本系统安装！如需安装其以下版本，需外置加载驱动进行引导。

②MBR分区表支持最大磁盘分区为2TB （TeraBytes），每个磁盘最多可分4个主分区（或3个主分区，1个扩展分区和无限制的逻辑驱动器）；GUID分区表(简称GPT)支持最大磁盘分区为18EB （ExaBytes），每个磁盘最多可分128个主分区。

一些较旧版本的Windows系统只能安装在MBR分区表硬盘中。

（本服务器配置3块3T硬盘，需进行2次RAID，其中一次RAID容量需小于2T）③UEFI(Unified Extensible Firmware Interface)模式，统一可扩展固件接口，用于GPT分区表；Legacy 模式，一些较旧版本的Windows系统安装的传统模式，用于MBR分区表。

（本服务器安装Windows Server 2008 R2系统需选用Legacy模式）一）RAID简介：RAID 的全称是独立硬盘冗余阵列（Redundant Array of Independent Disks）或廉价硬盘冗余阵列（Redundant Array of Inexpensive Disks）。

RAID 出现的最初目的是将多个容量较小的硬盘合并成为一个大容量的“逻辑盘”，实现硬盘容量的增加性能提升。

随着 RAID 技术的发展，现在可以选择不同的 RAID 阵列类型以满足硬盘容量、数据冗余、或者存储系统性能等需要。

二）RAID主要特点：1.通过对硬盘上数据的条带化，实现对数据成块存取，减少硬盘的机械寻道时间，提高数据存取速度；2.通过对一个阵列中的几块硬盘同时读取，减少硬盘的机械寻道时间，提高数据存取速度；3.通过镜像或者存储奇偶校验信息的方式，实现对数据的冗余保护。

联想ThinkServer RD340 RAID配置及系统安装石家庄华燕交通科技有限公司2016年04月12日目录1.启动 (1)2.选择语言，进入主界面 (2)3.配置RAID (5)4.安装操作系统 (7)1.启动开机后，将随机的导航盘插入服务器光驱，并通过光驱启动2.选择语言，进入主界面语言选择中文，若有用户要求装英文系统，其他不动同意用户协议、修改系统时间进入一个选择界面，一般情况下我们选择常规安装方式然后会进入一个安装的主界面3.配置RAID点击配置RAID进入配置RAID页面，该页面列出了当前已存在RAID阵列的主要信息。

如果当前RAID级别为level-1选择“使用当前RAID配置”否则点击“新建RAID配置”，进入RAID配置过程。

将所有的硬盘选择上，然后点击下一步，选择RADI级别为level-1继续点击下一步，在这个页面保存RAID配置信息RAID控制器配置完成后，可能需要重新启动服务器以使配置生效，并再次进入导航光盘开始安装操作系统，这个界面点“立即重启”。

4.安装操作系统重启进入界面后点击“安装操作系统”，选择要安装的操作系统，这里我们安装Windows Server 2008R2。

选择磁盘重新分区设置系统分区，也就是C盘的大小为204800MB（200G）接下来就是填写安装信息，全名填：admin，组织填：HY，计算机名默认即可。

安装非正版系统时，产品密钥一项选择操作系统光盘不需要产品密钥选项。

如果有域可以加域，如果没有设置成工作组，其它配置默认。

这里域名、管理员账号都填：admin，管理员密码填：ad。

无特殊要求，此处不安装刻录软件，直接下一步选择下列组件，如果不清楚可以全部选上继续下一步，不需要保存复制文件准备开始安装，硬盘将会格式化此时会弹出导航盘，然后插入win2008系统盘并点确定选择系统具体版本，无特殊要求，安装企业版完全安装即可然后开始安装，等待大概三十分钟左右安装成功。

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

联想ThinkServer rd640服务器raid卡设置教程LSI9260-8i raid卡设置教程服务器启动到此界面：服务器启动到此界面按Ctrl + H进入raid卡选择页面，按确定进入设置页面。

点击设置向导开始配置，本文以配置raid 5加一块热备盘讲解步骤。

选择自定义配置，下一步此处在左侧按Ctrl键鼠标选择要加入阵列的硬盘，点加入阵列。

这里6块硬盘做raid 5和一个热备盘，所以选择5块硬盘后点击“add to array然后按"accept DG” ，再点击下一步。

此页面先在左侧框内选择阵列点击“add to span”按钮，然后点击下一步；此页面具体配置raid模式，这里选择了raidb ；在write policy中选择：writeback with bbu ,大意是如果raid有电池就支持数据回写，数据回写硬盘速度相对快一点。

然后填入容量，右侧列出了各种raid模式中磁盘的容量，在此可以填写部分容量，模拟多个硬盘，也可以填写全部的容量, 当一块硬盘使用。

点击下一步。

弹出一个写模式的确认，点击Yes。

Ssd缓存设置，没有点击cancel ；点击保存设置后，这里进行硬盘初始化,这里选择了快速初始化；点击Go确认，儿秒钟就初始化完成了；然后选择Home进入主设置页面设置热备盘。

点击这块没有设置的磁盘；返Home然后点击确认。

Go点击，HSP Global Make点击进入磁盘详细信息页面，回：至此联想ThinkServer rd640 服务器LSI9260~8i raid 卡的raid 5 外加一块热备退出，重新启动就可以安装系统了。

exit磁盘就设置完成了。

点击。

LSI系列芯⽚Raid卡配置⽅法、管理⼿册说明本⼿册适⽤于LSI芯⽚Raid卡包括但不限于Inspur 2008/2108 Raid卡、LSI 9240/9260/9261/ 9271 等Raid卡。

不同型号的Raid卡在某些功能上的⽀持性不同（例如Inspur2008 Raid卡需要有授权才⽀持Raid5），具体因您的配置⽽定。

Raid配置与管理服务器开机⾃检到浪潮logo画⾯后，下⼀步就会进⼊Raid卡⾃检过程，此时显⽰器上会出现Ctrl -H提⽰，如下图：按下Ctrl -H组合键后，⾃检完成就会进⼊Raid卡配置界⾯，如下图。

在这⾥可以看到Raid卡的型号和Firmware固件版本，点击【Start】按钮进⼊Raid 卡主页。

Raid卡⾸页叫作WebBIOS，如下图。

左侧是功能菜单，右侧可以看到所有物理磁盘，本例安装了4块500G硬盘，后⾯所有的配置都可以在这⾥完成！Raid0配置⽅法Raid0的配置过程与Raid1⼤致相同，唯⼀不同是在选择Raid级别这⼀步选择Raid0即可。

具体步骤请参考下⼀节友情提⽰：Raid0虽然可以⼤幅提⾼读写性能，但是有数据丢失风险，请您慎重考虑！Raid1配置⽅法在WebBIOS主页点击【Configuration Wizard】，打开配置向导选择【Add Configuration】，点击【Next】下⼀步选择【Manual Configuration】，点击【Next】下⼀步左侧⽅框内可以看到所有未使⽤的硬盘。

因为要做Raid1，我们选择前两块，然后点击下⽅的【Add to Array】将其加⼊到右侧⽅框内。

点击【Accept DG】，创建磁盘组点击【Next】下⼀步点击【Add to SPAN】，将刚才创建好的磁盘组加⼊到右侧⽅框内点击【Next】下⼀步阵列参数配置：第⼀个参数”Raid Level”选择Raid1，其余保持默认最后⼀个参数”Select Size”输⼊阵列容量⼤⼩，最⼤值可参考右侧绿字提⽰（其中R0代表做Raid0最⼤容量，R1代表做Raid1最⼤容量），完成后点击【Accept】弹出的任何提⽰均选择【yes】回到配置页⾯，点击【Next】下⼀步点击【Accept】配置完成！提⽰保存，选择【yes】（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提⽰SSD缓存，选择【Cancel】提⽰初始化，选择【yes】正在初始化，能看到百分⽐进度条（速度较快，可能⼀闪⽽过）初始化完成！点击【Home】返回⾸页阵列配置完成！Raid1状态显⽰”Optimal”表⽰正常，Drives显⽰两块硬盘绿⾊Online正常，如果还有其它未使⽤的硬盘，会在unconfigured Drives下⾯蓝⾊显⽰。

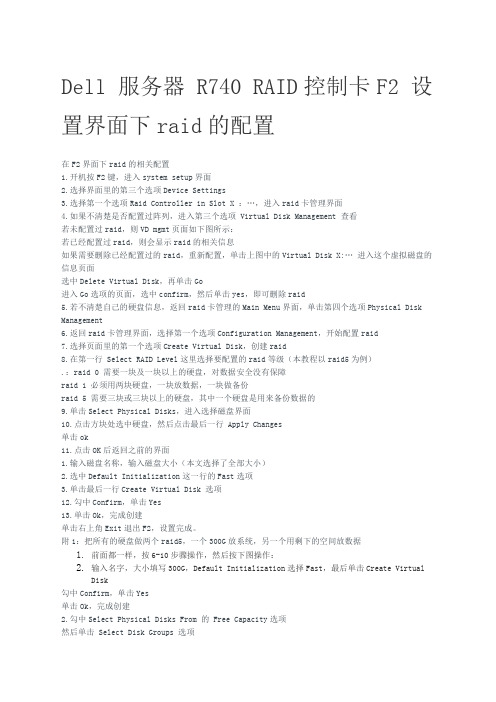

Dell 服务器 R740 RAID控制卡F2 设置界面下raid的配置在F2界面下raid的相关配置1.开机按F2键，进入system setup界面2.选择界面里的第三个选项Device Settings3.选择第一个选项Raid Controller in Slot X ：…，进入raid卡管理界面4.如果不清楚是否配置过阵列，进入第三个选项 Virtual Disk Management 查看若未配置过raid，则VD mgmt页面如下图所示：若已经配置过raid，则会显示raid的相关信息如果需要删除已经配置过的raid，重新配置，单击上图中的Virtual Disk X:… 进入这个虚拟磁盘的信息页面选中Delete Virtual Disk，再单击Go进入Go选项的页面，选中confirm，然后单击yes，即可删除raid5.若不清楚自己的硬盘信息，返回raid卡管理的Main Menu界面，单击第四个选项Physical Disk Management6.返回raid卡管理界面，选择第一个选项Configuration Management，开始配置raid7.选择页面里的第一个选项Create Virtual Disk，创建raid8.在第一行 Select RAID Level这里选择要配置的raid等级（本教程以raid5为例）.：raid 0 需要一块及一块以上的硬盘，对数据安全没有保障raid 1 必须用两块硬盘，一块放数据，一块做备份raid 5 需要三块或三块以上的硬盘，其中一个硬盘是用来备份数据的9.单击Select Physical Disks，进入选择磁盘界面10.点击方块处选中硬盘，然后点击最后一行 Apply Changes单击ok11.点击OK后返回之前的界面1.输入磁盘名称，输入磁盘大小（本文选择了全部大小）2.选中Default Initialization这一行的Fast选项3.单击最后一行Create Virtual Disk 选项12.勾中Confirm，单击Yes13.单击Ok，完成创建单击右上角Exit退出F2，设置完成。

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置精品文档，你值得期待
22.完成配置，退出菜单即可
X。

l服务器R R D控制卡F设置界面下r d的配置 The latest revision on November 22, 2020Dell 服务器 R740 RAID控制卡F2 设置界面下raid的配置在F2界面下raid的相关配置1.开机按F2键，进入system setup界面2.选择界面里的第三个选项Device Settings3.选择第一个选项Raid Controller in Slot X ：…，进入raid卡管理界面4.如果不清楚是否配置过阵列，进入第三个选项 Virtual Disk Management 查看若未配置过raid，则VD mgmt页面如下图所示：若已经配置过raid，则会显示raid的相关信息如果需要删除已经配置过的raid，重新配置，单击上图中的Virtual Disk X:… 进入这个虚拟磁盘的信息页面选中Delete Virtual Disk，再单击Go进入Go选项的页面，选中confirm，然后单击yes，即可删除raid5.若不清楚自己的硬盘信息，返回raid卡管理的Main Menu界面，单击第四个选项Physical Disk Management6.返回raid卡管理界面，选择第一个选项Configuration Management，开始配置raid7.选择页面里的第一个选项Create Virtual Disk，创建raid8.在第一行 Select RAID Level这里选择要配置的raid等级（本教程以raid5为例）.：raid 0 需要一块及一块以上的硬盘，对数据安全没有保障raid 1 必须用两块硬盘，一块放数据，一块做备份raid 5 需要三块或三块以上的硬盘，其中一个硬盘是用来备份数据的9.单击Select Physical Disks，进入选择磁盘界面10.点击方块处选中硬盘，然后点击最后一行 Apply Changes单击ok11.点击OK后返回之前的界面1.输入磁盘名称，输入磁盘大小（本文选择了全部大小）2.选中Default Initialization这一行的Fast选项3.单击最后一行Create Virtual Disk 选项12.勾中Confirm，单击Yes13.单击Ok，完成创建单击右上角Exit退出F2，设置完成。

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
