专题15.7 电流和电路单元测试(解析版)

人教版九年级物理全一册《第十五章电流和电路》单元测试题-附答案■思维导图寻符号和单位:符号/，基本单位安（A）形成和方向：电荷的定向移动形成一电流，把正电荷定向移动的方向规定为电流的方向-----—电流工具:电流表-I--------电流表的使用方法测量串联电路中电流处处相等串并联电路的并联电路中，干路电流电流特点等于各支路电流之和」」电流和电路r-摩擦起电:用摩擦的方法使物体带电电现象卜-两种电荷:正电荷和负电荷L摩擦起电的实质:不是创造了电荷，而是使正、负电荷分开组成：电源、用电器、开关、导线电路--电路图:用符号表示电路连接的图-三种状态:通路、断路和短路1-种类-串联电路:用电器依次相连接入电路并联电路:用电器的两端分别连在一起练习题一、选择题1.如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。

对吸管A端带电性质判断正确的是（）A.一定带正电B.可能带负电C.一定不带电D.可能带正电2.如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A.用电器B.导线C.电源D.开关3.如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，可以轻松地将附近的灰尘和头发清扫干净。

下列说法正确的是（）A.静电除尘纸和地面摩擦创造了电荷B.静电除尘纸和地面摩擦后与地面带有同种电荷C.静电除尘纸吸附灰尘利用了带电体可以吸引轻小物体D.静电除尘纸吸附灰尘利用了异种电荷相互吸引4.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（）5.如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A.A中正电荷通过金属棒流向B,A金属箔的张角减小B.金属棒中瞬间电流方向从B流向A,B金属箔的张角减小C.如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D.用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6.为了驾驶安全，大部分电动车上都安装有转向灯装置。

第十五章电流和电路专题15.7 《电流和电路》单元核心素养达标检测精品试题一、选择题（12小题，每小题3分，共36分）1．在国际单位制中，电流的单位是（）A.焦耳B.安培C.欧姆D.瓦特2.汤姆逊发现了电子，人们开始研究原子内部结构。

科学家提出了许多原子结构的模型，在二十世纪上半叶，由卢瑟福提出的、最为大家接受的原于结构模型与下列哪个图最相似（）3. 人类对原子结构的探究最早是从静电现象开始的。

对静电现象的认识，下列说法中正确的是（）A. 自然界只存在正、负两种电荷B. 同种电荷相互吸引，异种电荷相互排斥C. 从静电现象认识到原子核是可分的D. 摩擦起电创造了电荷4．如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）A．B．C．D．5．小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。

下列设计的电路符合要求的是（）A．B．C．D．6.如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。

符合这一情况的电路图是（）A B C D7.电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。

为此，小丽设计了图中的四种电路，其中正确的是（）A. B. C. D.8．小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（）A． B．C． D．9．如图所示的电路图，下列说法中不正确的是（）A ．闭合S 2，断开S 1、S 3时，两灯串联B ．闭合S 1、S 3，断开S 2时，两灯并联C ．闭合S 1、S 2，断开S 3时，两灯并联D ．闭合S 2、S 3，断开S 1时，L l 发光而L 2不发光10.在如图甲所示的电路中，当闭合开关S 后两个电流表指针偏转均为图乙所示，则灯泡L 1和L 2中的电流分别是（ ）A ．1.2A ，0.22AB ．0.98A ，0.22AC ．0.96A ，0.24AD ．0.24A ，1.2A11．如图所示的电路中，小灯泡L 1、L 2规格相同，闭合开关S 后，发现L 1不亮，L 2发光。

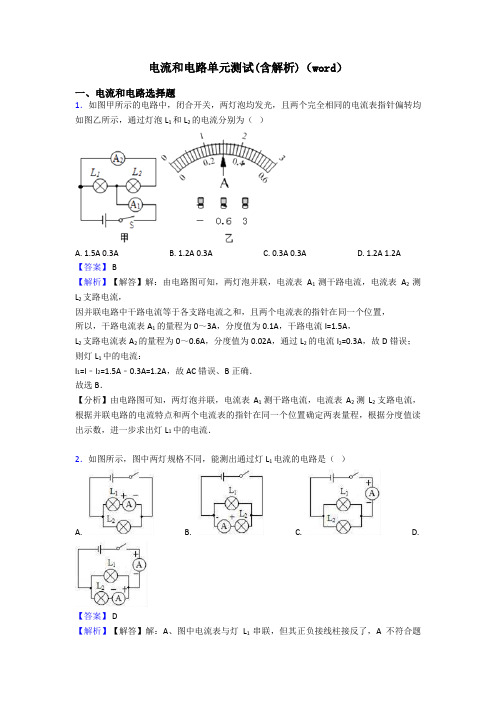

电流和电路单元测试(含解析)（word）一、电流和电路选择题1．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A. 1.5A 0.3AB. 1.2A 0.3AC. 0.3A 0.3AD. 1.2A 1.2A【答案】 B【解析】【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，干路电流I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，通过L2的电流I2=0.3A，故D错误；则灯L1中的电流：I1=I﹣I2=1.5A﹣0.3A=1.2A，故AC错误、B正确．故选B．【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，根据并联电路的电流特点和两个电流表的指针在同一个位置确定两表量程，根据分度值读出示数，进一步求出灯L1中的电流．2．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。

D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，D符合题意；故答案为：D。

【分析】利用电流表的使用方法及并联电路中的电流关系分析解答.3．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.4．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.5．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。

初三物理人教版九年级第十五章电流和电路单元测试题一、选择题1.关于串联电路，下列说法正确的是A. 各用电器可以任意连接B. 闭合开关时，离电源近的灯先亮C. 开关可以连接在电池的正极或负极处，也可以连接在用电器之间D. 若某一用电器内部断路，其余用电器仍能工作【答案】C【解析】A. 串联电路中用电器应该逐个顺次首尾相连接，故A错误；B. 闭合开关时，电路接通，串联的灯不论离电源远近会同时亮，故B错误；C. 串联电路电流只有一条路径，开关接在不同位置都能直到一样的控制作用，故C正确；D. 串联电路电流只有一条路径，当一处断开时，所有用电器都不能工作，故D错误；选C。

2.小明和小丽用电流表测量电路中的电流，小明接入电路中的是0～0.6A量程，而小丽却按照0～3A量程读得测量值为2.4A，则实际测得的电流应该是A. 1.2AB. 4.8AC. 0.12AD. 0.48A【答案】D【解析】电流表的大量程是小量程的5倍，所以接入小量程，而读数按大量程的话，实际电流为：I=2.4A/5=0.48A。

故选D。

【点评】这一类的题目及类似的问题，牢记实验室中使用的电流表和电压表的两个量程都是5倍的关系，根据此关系可以快速解题。

3.下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B. C. D.【答案】C【解析】A、灯L1、L2并联，开关S控制干路，闭合开关时，两个灯泡都发光，A不符合题意。

B、灯L1、L2串联，开关S闭合时，两个灯泡都发光。

C、灯L1、L2串联，开关S控制串联电路，开关S1与灯L1并联，当两个开关闭合时，灯L1被短路，只有灯L2发光，符合题意，C为答案。

D、灯L1、L2并联，开关S控制干路，开关S1与L1串联，控制灯L1，当两开关闭合时，灯L1、L2均发光，不符合题意。

【考点】电路4.以下电路图中，电流表连接正确的是A. B.C. D.【答案】D【解析】电流表应与用电器串联使用，且正负接线柱不能接反。

九年级物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

人教版九年级全一册物理单元测试第十五章电流和电路、连接起来后如图所示，1.两个相同的验电器A和B，A带正电，B不带电，用金属棒把A B则( )，带正电荷A.B中负电荷通过棒流向A B，带正电荷B.A中正电荷通过棒流向B BC.棒中有持续电流从A流向B，使B张角增大D.棒中有持续电流从B流向A，使A张角先减小，后增大2.如图所示是电扇中的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用，由此判断，这个保护装置在电扇电路中的作用相当于( )A.开关B.导线C.电源D.用电器3.关于如图电路的判断，正确的是()A.只闭合开关1S 时，灯泡1L 、3L 并联B.只闭合开关2S 时，灯泡2L 、3L 并联C.只闭合开关2S 、3S 时，灯泡2L 、3L 串联D.闭合所有开关时，灯泡1L 、2L 并联，3L 短路4.有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示，则下列判断正确的是( )A.乙球一定带负电，丙球可能带正电B.乙球一定不带电，丙球可能带负电C.乙球可能带负电，丙球一定带正电D.乙球可能不带电，丙球一定带负电5.如图所示电路中,下列关于灯泡123L L L 、、的连接说法中不正确是（ ）A.12S S 、都断开,13L L 、串联B.12S S 、都闭合,23L L 、并联C.2S 断开,1S 闭合,13L L 、串联D.2S 断开,1S 闭合,只有3L 能发光6.一位同学选“0-0.6A”量程的电流表测量电流,另一同学却按“0-3A”量程读数,其读数为2.4A,则实际上测得的电流应该是( )A.24AB.2.4AC.0.24AD.0.48A7.如图甲所示的电路中，闭合开关后，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡1L 和2L 的电流分为( )A.1.2A 、1.2AB.0.3A 、0.3AC. 1.2A 、0.3AD.1.5A 、0.3A8.如图所示,某电子线路板上有一个由三个电阻12R R 、和3R 构成的局部电路.已知通过1R 和2R 的电流分别为4mA 和10mA ,则通过3R 的电流可能是( )A.4mAB.8mAC.10mAD. 14mA9.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡1L 和2L 的电流分别为( )A.1.5 A 0.3 AB. 1. 2 A 1. 2 AC.0. 3A 0.3 AD. 1.2 A 0.3 A10.如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A 、B 、C 三处的电流为0.4A 0.2A 0.2A A B C I I I ===，，记录数据后，他下一步应该做的最合理的操作是（ ）A. 分析数据，得出结论B. 改变电源电压，再测出几组电流值C. 换用不同规格的小灯泡，再测出几组电流值D. 换用电流表的另一量程，再测出一组电流值 11.如图所示电路，下列分析正确的是（ ）A.只闭合1S 时，2L 发光、1L 不发光，2A 测2L 电流B.只闭合2S 时，1L 发光、2L 不发光，1A 测1L 电流C.闭合12S S 、时，12L L 、并联，2A 测2L 电流D.闭合12S S 、时，12L L 、串联，12A A 、示数相等12.如图所示，电流表1A 的示数为0.4 A.电流表2A 示数为0.3 A ，通过1L 和2L 的电流相等，则通过1L 和2L 的电流为______A ，通过3L 的电流为_______A 。

《电流和电路》单元测试题一.单选题（每小题3分，共30分。

）1.下列关于电流的说法中正确的是( )A．只要电荷移动就能形成电流B．只有正电荷定向移动才能形成电流C．只有电路闭合时，电路中才有可能形成电流D．自由电子定向移动的方向就是电流的方向2.如图所示，有两个相同的验电器，其中A带正电、B不带电。

用带有绝缘柄的金属杆把A 和B连接起来，在连接的一瞬间，下列说法正确的是( )A. 自由电子从A流向BB. 正电荷从A流向BC. 金属杆中电流方向是从A流向BD. 金属杆中电流方向是从B流向A3.如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时( )A. 只有甲在输出电能B. 只有乙在输出电能C. 只有丙在输出电能D. 甲、乙、丙都在输出电能电流的电路是( )4.下列电路图中，能正确测量通过灯L2A B C D5.如图所示，小明将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”，下列对该现象解释正确的是( )A．用摩擦的方法创造了电荷B．用摩擦的方法使气球分子发生转移而带电D．这种现象与验电器的工作原理相同6.有甲、乙、丙、丁四个轻质小球，将其两两靠近，出现如图所示现象。

下列说法判断正确的是( )A．若甲球带正电，则乙球一定带负电B．若乙球带正电，则丁球一定带负电C．乙、丙两球可能带电，丁球一定带电D．甲、乙两球一定带电，丙球可能带电7.手持小风扇的简化电路如图所示，下列说法正确的是( )A．开关和电动机是并联的B．连接电路时开关应闭合C．电池的作用是为电动机提供电能D．通电后电流从电池负极经电动机流向正极8.如图所示，当开关S闭合时，灯L1、L2均不亮。

小明将电流表并接在灯L1两端时，灯L2亮L 1不亮，电流表有示数；将电流表并接在灯L2两端时，两灯均不亮，电流表无示数，则故障可能是( )A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路9.某学校设立了门禁系统，外访人员到访时按下开关S，指示灯L亮起提醒门卫，门卫核实身份后闭合开关S1，电动门才会打开，当开关S断开时，指示灯不亮、电动门关闭。

第十五章《电流与电路》单元测试题一、单选题(共15小题)1.如图所示，要使灯泡L1和L2组成串联电路，应（）A．闭合S2，断开S1B．断开S1和S2C．闭合S1和S2D．闭合S1，断开S22.某同学测量电路中的电流时，在如图所示的电路图中的P点接入电流表，测量时电流表的读数是0.6A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是（）A．灯泡L1中通过的电流是0.6 A，灯泡L2中通过的电流也是0.6 AB．灯泡L1中通过的电流是0.3 A，灯泡L2中通过的电流也是0.3 AC．灯泡L1中通过的电流是0.6 A，灯泡L2中通过的电流是0 AD．灯泡L1中通过的电流是0 A，灯泡L2中通过的电流是0.6 A3.如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是（）A．B．C．D．4.如图所示是各种不同电路器件的实物图片，属于用电器的是（）A．电热驱蚊香B．电池C．空气开关D．高压输电线5.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能，小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）A．B．C．D．6.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（）A．B．C．D．7.原子结构与下列事物结构最相似的是（）A．蛋糕B．面包C．地球D．太阳系8.如果想用电流表测电铃工作时的电流，下面电路图设计正确的是（）A．B．C．D．9.通常条件下都属于绝缘体的是（）A．玻璃、铁钉B．汽油、铜块C．橡胶、陶瓷D．橡皮、铅笔芯10.小明同学使用电流表时，本应使用“-”和“0.6”接线柱，但误将“-”和“3”接线柱接入电路．这样做的结果将是（）A．电流表的指针转过的角度变小了B．电流表的指针转过的角度变大了C．电流表的指针不偏转D．电流表的指针反向偏转11.下列四个电路图中与实物图相对应的是（）A．B．C．D．12.如图，电流表能直接测量通过灯泡L2电流的是（）A．B．C．D．13.如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球（）A．不带电B．带正电C．带负电D．带电情况无法判断14.下列电路图中，开关S闭合后，两个电阻并联的是（）A．B．C．D．15.如图所示是新兴街换装的新路灯，左右灯箱内各有一盏节能灯，两灯的明暗独立控制．以下模拟电路与之相符的是（）A．B．C．D．二、填空题(共3小题)16.如图所示电路中：（1）若闭合开关S2，断开开关S1、S3，则L1、L2______ ．（2）如果只闭合开关S1而断开开关S2、S3，则灯______ 亮．（3）同时闭合开关______ 是不允许的．17.如图1所示的电路中，已知电流表A1的示数为0.4A，电流表A4的示数如图2，那么A4一定选用______ 量程，它的示数是______ ，A2的示数是______ ，A3的示数是______ ．18.如图所示是恐怖分子设置在飞机上的定时爆炸装置的原理图，为使爆炸装置停止工作，拆弹专家应在______ （填“a”或“b”）处剪断导线．拆除前起爆器上______ （填“有”或“没有”）电流通过．三、实验题(共3小题)19.某小组希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．（1）在连接电路时，开关应______ ，（2）小明连接好电路后，试触电流表，发现电流表的指针向零刻线的左边偏转，其错误的原因是______ ．如果再次闭合开关后发现电流表指针如图1所示，则可能发生的错误是：______ ．（3）如图2所示，小亮同学连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？在表中空格填写“可行”或“不可行”：（4）指出上述表格所记录的数据中，明显错误的数值是______ （填A、B、C），造成错误的原因是______ ．（5）最后，分析A、B、C三点的数据得出结论：______ ．20.甲、乙两位同学在探究串联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，验电器一个，导线若干，他们交流后决定：（1）甲同学向老师报告，要求增加的元件是______ ，同时撤掉验电器换取______ ．（2）甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有______ ,也没有______ ．（3）实验中发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析在使用电流表时存在问题的原因甲现象存在问题的原因：______ ；乙现象存在问题的原因：______ ．（4）在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其它实验小组的读数大一些，于是他断开开关又仔细观察发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须______ ．21.探究并联电路中干路的电流与各支路的电流的关系（如图）（1）提出问题：______ ．（2）猜想与假设：______ ．（3）设计实验：分别把电路中的______ 、______ 、______ 各点断开，把______ 接入，测量流过的______ ，看它们之间有什么关系．接上另外两个小灯泡，再次测量______ ，看是否有同样的关系．（4）进行实验，并把______ 记录在设计表格中．（5）分析和论证：测量结果说明了______ ．四、简答题(共3小题)22.学习了简单电路的知识后，九年级2班和3班的同学将探究走廊应急灯的两个小灯泡是串联还是并联．闭合开关，两个小灯泡同时发光；断开开关，它们同时熄灭．如图所示，电路接线情况不可见．请你不借助其它器材，设计一个简单的方法，判断这两个小灯泡是串联还是并联．23.用电流表测电流的实验中，某同学用了如图中的接法来测灯泡的电流．（1）该图要用电流表测B灯的电流，其中电流表的连接有什么错误？（2）现要测通过A灯的电流，只允许变动其中一条导线的一个端点的连接位置，请在图中用虚线标出，在原线上画×．（3）在（2）已改动的基础上，若要测A、B两灯的电流之和而且只允许再变动一根导线上一个端点的连线位置，请在图中再用虚线标出，在原线上画×．24.晓彤家里有一台透明的电冰箱．他发现当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了．请你说出如何判断电冰箱压缩机和冰箱内灯泡的连接方式．答案解析1.【答案】D【解析】当闭合S1，断开S2时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的．故选D．2.【答案】B【解析】由电路图可知，两灯泡并联，P点位于干路，即I=0.6A；因为两灯泡完全相同，所以通过灯泡的电流相同，根据并联电路中干路电流等于各支路电流之和，所以通过两灯泡的电流．3.【答案】A【解析】由题意“开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作”，可知两灯泡并联，开关在干路上．A.开关能同时控制两盏灯，两灯并联，若一盏灯的灯丝断了，不影响另一盏灯的工作，故A 符合题意；B.两灯泡串联，互相影响，故B不符合题意；C.两灯并联，但开关不能同时控制两盏灯，故C不符合题意；D.两灯泡串联，故D不符合题意．故选A．4.【答案】A【解析】A是用电器，电热驱蚊香把电能转化为内能，B是电源，是提供电能的装备，C是开关，可以控制电路的通断，D是导线，用来输送电能．5.【答案】D【解析】根据题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯泡不亮，这说明两开关共同控制电路，即为串联．A、闭合光控开关灯泡发光，闭合声控开关会造成电源短路．不符合题意；B、闭合任何一个开关灯泡都能发光．不符合题意；C、闭合声控开关灯泡发光，闭合光控开关会造成电源短路．不符合题意；D、两个开关串联，同时闭合灯泡才会发光，断开一个开关，灯泡不能发光．符合题意．6.【答案】A【解析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和延时开关同时控制一盏灯，同时符合当天色较暗时光控开关就自动闭合内部的延时开关4小时后能自动断开，所以两个开关和灯泡应该是串联的．A.光控开关、延时开关和电灯是串联的，光控开关、延时开关同时闭合时电路形成通路，电灯发光，符合题意；B.光控开关和声控开关是并联的，光暗到一定程度时都能使电灯发光，但4小时后不能自动断开，不符合题意；C.当光控开关闭合时，电灯被短路，电灯不亮，不符合题意；D.当延时开关闭合时，电灯被短路，电灯不亮，不符合题意．7.【答案】D【解析】原子是由位于原子中心的原子核和核外电子组成的，核外电子在原子核的吸引力作用下，在不同的轨道上绕原子核运动，就像地球绕太阳运动一样．这与太阳系十分相似．D 正确．8.【答案】D【解析】A、C、因为电流表与电铃串联，但电流是从电流表的负接线柱流入，正接线柱流出，因此A、C选项错误；B、因为电流表与被测电铃并联，因此B选项错误；D、该电路符合电流表的正确用法，故D选项正确；9.【答案】C【解析】根据导电性的不同，材料可分为导体、半导体、绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．A．玻璃不容易导电是绝缘体，食盐水容易导电是导体，故A不符合题意；B．汽油不容易导电是绝缘体，铜块容易导电是导体，故B不符合题意；C．橡胶、陶瓷都不容易导电是绝缘体，故C符合题意；D．橡皮不容易导电是绝缘体，铅笔芯容易导电是导体，故D不符合题意．10.【答案】A【解析】使用电流表时，应选用合适的量程，太小会损坏电流表，太大了读数不准确．根据题意，应选用0～0.6A的量程，而使用了大量程，则指针偏转角度小，读数不准确．11.【答案】C【解析】由实物图可知，电流从电源的正极出发，分别流经两个灯泡.经过上面一个灯泡后，直接回到负极，经过另一个灯泡后，再经过开关，回到负极，两灯并联，开关控制一只灯泡.12.【答案】D【解析】用电流表测量灯泡L2的电流，根据电流表的正确使用方法，应将电流表和灯泡L2串联；并且让电流从“+”接线柱流入，从“-”接线柱流出．A、此图中的电流表和L1串联，测的是L1的电流．不符合题意；B、此图中的电流表与L2串联，但电流方向错误．不符合题意；C、此图中的电流表串联在干路上，测的是总电流．不符合题意；D、此图中的电流表和L2串联且电流方向正确，测的是通过L2的电流．符合题意．13.【答案】A【解析】如图，两次用带有不同电荷的带电棒靠近卡通造型的铝箔气球，均发生了相互吸引，根据异种电荷相互吸引和带电体能吸引轻小物体的性质可知，气球不可能两次带不同电荷，因此，气球一定不带电．14.【答案】C【解析】A、两个电阻顺次连接，因此该电路为串联电路；B、开关闭合，导线对上边的电阻短路，只有下面的电阻连入电路．故不符合题意；C、两个电阻并列连接，因此该电路为并联电路；D、开关闭合，会对电源短路，烧坏电源，两个电阻不能工作，故不符合题意．15.【答案】D【解析】A、两灯泡串联，两个开关共同控制两个灯泡，故A不符合题意；B、两灯泡并联，S甲控制干路，S乙控制L乙，故B不符合题意；C、两灯泡串联，开关S乙控制整个电路，S甲闭合后，L甲会短路，故C不符合题意；D、两灯泡并联，S甲控制L甲，S乙控制L乙，故D符合题意．16.【答案】（1）串联；（2）L2；（3）S2、S3．【解析】（1）当开关S2闭合，S1、S3断开时，电流从电源正极流来，依次流过开关S2、灯泡L1、灯泡L2回到负极，所以灯L1、L2串联；（2）如果只闭合开关S1、断开开关S2、S3时，L1被断路不能发光，电路为L2的简单电路，L2能发光；（3）当同时闭合S2、S3时，形成了电源短路，这种电路是不允许的．17.【答案】0～3A；0.6A；0.4A；0.2A.【解析】由电路图可知，两灯泡并联，电流表A1、A2测L1支路的电流，电流表A3测L2支路的电流，电流表A4测干路电流；因为并联电路中干路电流等于各支路电流之和，干路电流表A4的示数应大于0.4A，结合指针的位置可知其量程为0～3A，分度值为0.1A，示数I A4=0.6A；因为电流表A1、A2都测L1支路的电流，所以电流表A2的示数为0.4A；电流表A3的示数：I A3=I A4-I A1=0.6A-0.4A=0.2A．18.【答案】a；没有．【解析】从图中可知，a部分是电流的必经之路，一旦断开，整个电路将不能接通，而b部分将起爆器短路，因此，为使其停止工作应剪断线a，拆除前起爆器由于与导线b并联被短路，所以起爆器上没有电流通过．19.【答案】（1）断开；（2）正负接线柱反接；所选量程太小；（3）可行；不可行；（4）C；读数时选错量程；（5）串联电路各点电流处处相等．【解析】（1）为了保护电路，连接电路时的开关应断开；（2）电流表的指针向零刻线的左边偏转，这是由于电流表正负接线柱接反了造成的；由图1所示电流表可知，电流表指针偏转超过了电流表的最大值，这是由于所选电流表量程太小造成的；（3）方法1：把其中一只灯泡从灯座中取下来，如果观察另一只灯泡熄灭，则亮灯一定是串联，该方法是可行的；方法2：把任意一根导线断开，如果观察两灯都熄灭，则是无法确定两灯的连接方式的．因为两灯无论是串联还是并联，当把任意一根导线断开时，都有可能造成两灯熄灭．串联电路的电流路径只有一条，一处断开则电路中就不会有电流，两灯都不发光；并联电路的电流路径虽然有多条，各用电器可以独立工作，但如果是并联电路干路上的导线断的话，则也会造成两灯都不发光，所以该方法是不可行的．（4）由表中实验数据可知，电路电流应该是0.3A，因此1.5A数据明显错误；这是因为在读数时，错把电流表0～0.6A量程当做0～3A量程了；（5）由正确的数据可得结论：串联电路各点电流处处相等．20.【答案】（1）灯泡；电流表；（2）断开开关；试触选择电流表的量程；（3）电流表“+”“-”接线柱接反；选择量程太大；（4）将指针调至零刻线、调零．【解析】（1）根据研究串联电路特点需要增加个用电器：灯泡，测电流需要增加电流表．（2）刚接完电路电流表没有闭合开关就有示数，说明开始没断开开关同时接前没试触选择电流表的量程．（3）由甲图中指针向“0”刻度左边偏转说明正负接线柱有问题；乙图中的表盘指针偏转角度太小，说明量程选择有问题．（4）“观察发现电流表还有0.04A的读数”，没有测量时电流表有示数说明电流表测量前没有调零．21.【答案】（1）干路中电流与支路的电流关系怎样？（2）I A=I B+I C；（3）A；B；C；电流表；电流；三点的电流；（4）测量数据；（5）干路中的电流等于各支路电流之和．【解析】（1）可提出不同的问题，如：干路中电流与支路的电流关系怎样？（2）根据经验，可提出猜想：I A=I B+I C，或：干路中电流与支路的电流之和不相等；（3）分别把电路中有A、B、C、各点断开，把电流表接入，测量流过的电流，看它们之间有什么关系．接上另外两个小灯泡，再次测量三点的电流看是否有同样的关系．（4）进行实验，并把测量数据记录在设计的表格中．（5）分析表格中的数据得到并联电路中干路中的电流等于各支路电流之和．22.【答案】把其中一只灯泡从灯座中取下来，观察另一只灯泡．如果熄灭，则两灯是串联；如果另一只灯泡仍然发光，则两灯是并联.【解析】利用串并联电路的特点，把其中一只灯泡从灯座中取下来，观察另一只灯泡．如果熄灭，则两灯是串联；如果另一只灯泡仍然发光，则两灯是并联.23.【答案】（1）电流表的正负接线柱接反了；（2）电路错误及改正如下：（3）电路错误及纠正如下：．【解析】由图知：（1）闭合左侧的开关，电流从电源正极出发，经过开关、灯泡B、电流表回到负极，但电流表正负接线柱接反了；（2）要测量通过灯泡A的电流，需要电流表与灯泡A串联，需要将中间连接电源负极与电流表“+”接线柱的导线从“+”改接到“-”；（3）要测A、B两灯的电流之和，需要电流表串联在干路中，需要在上面的接触上，将灯泡B右面接到电流表“-”接线柱上的线头改接到“+”接线柱．24.【答案】当压缩机不工作时，将门打开，若灯泡发光，则两者并联，能够独立工作、并且互不影响；若灯泡不发光，则两者串联．【解析】利用串并联电路的特点，当压缩机不工作时，将门打开，若灯泡发光，则两者并联，能够独立工作、并且互不影响；若灯泡不发光，则两者串联．。

第十五章《电流和电路》单元测试题(含答案)(word版可编辑修改) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（第十五章《电流和电路》单元测试题(含答案)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为第十五章《电流和电路》单元测试题(含答案)(word版可编辑修改)的全部内容。

电流和电路单元测试题班级姓名评分一、单项选择题（12×2分=24分)1。

毛皮和橡胶棒摩擦后，橡胶棒带负电，是由于（）A. 橡胶棒的一些电子转移到毛皮上 B. 毛皮的一些电子转移到橡胶棒上C。

橡胶棒的一些原子核转移到毛皮上 D。

毛皮的一些原子核转移到橡胶棒上2. 如图所示的氢原子模型图中，正确的是（）3。

如图所示，小亮用一根与毛皮摩擦过的橡胶棒接近从水龙头流出的细水流时，发现细水流偏向橡胶棒,不再竖直下流。

这一现象说明（）A。

水流被风吹偏了B。

带上电荷的橡胶棒能吸引细水流C。

水带上了电荷，能吸引不带电橡胶棒D。

水流带有和橡胶棒相反的电荷4. 下列各组物质中，通常情况下都属于绝缘体的是（）A. 人体、大地、塑料B. 金属、油、橡胶C。

玻璃、空气、陶瓷 D。

大地、金属、盐水5. 手机电池是可重复使用的电池，它能被充电和放电成千次。

下列关于手机电池的说法中正确的是（）A。

电池在手机待机和充电时都是提供电能的B. 电池在手机待机和充电时都是消耗电能的C. 手机待机时，电池消耗电能；在充电时，电池提供电能D. 手机待机时，电池提供电能；在充电时,电池消耗电能6。

小灯泡的结构如图1，按图2中哪个图的连接能把完好的灯泡点亮（）7. 在连接电路的过程中，下列说法中正确的是（ )A。
