压力变送器专业知识试卷

2、压力变送器按不同的转换原理可分为哪几类？3.检定气动压力变送器时，对于气源有何要求？4. 画出四线制电动变送器的检定原理图。

四、计算题：（25 分）现有一台性能稳定可靠的电动差压变送器：量程：0～40kPa、输出电流：4～20 mA、0.5级，使用英国德鲁克公司产的型号为DPI 610压力校验仪为标准器。

其压力参数:量程为0～70kPa、精度等级为0.025级，其电流参数: 其准确度为±（0.01%+1μA）。

在30kPa（输出量程的75%处--16mA）处连续10次测量，得到测量列为16.006，16.008，16.009，16.006，16.008，16.011，16.007，16.011，16.009，16.010 （mA）。

试计算出检定装置的测量不确定度，并判断此检定装置是否符合检定要求。

答案一、填空1. 882-2004、一年、环境条件；2.配套设备、1/3；3. 负表压力、绝对压力；4.电动、（20～100）kPa、（1～5）V；5.膜盒、波纹管；6.上限、额定工作；7.空气、化学性能稳定的气体； 8. 参考平面、同一水平； 9. 1/10、1/20；10.疑义、三； 11.量程、轻敲。

12.；信号处理和转换单元 13. 1/10、1/20；14. 工作压力； 15. 500。

二、判断 1. ×； 2. ×； 3. ×； 4. ×； 5. × 。

三、简答1. 解答：（1）压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表，而且其输出信号与压力变量之间有一定的连续函数关系（通常为线性函数）；（2）主要用于工业过程压力参数的测量和控制，差压变送器常用于流量测量。

2. 解答：电容式、谐振式、压阻式、力（力矩）平衡式、电感式和应变式。

3. 解答：气源应为干燥、无油、无尘de净化压缩气体，经过滤减压阀后，应有稳定的14 0 kPa压力，变化不超过±1%，露点稳定并低于压力变送器壳体10℃。

1、以大气压力作参数压力的差压称作绝对压力。

2、压力标准根据其工作的原理可以分为两大类力平衡式压力便送气、微位移平衡式压力便送气 .3、压力变送器通常由两部分组成：感压单元、信号处理和转换单元。

4、压力变送器是一种将压力变量转换为可传输的统一输出信号的仪表,而且其输出信号和压力变量之间有一给定的连续函数关系.5、压力变送器根据输出信号形式的不同可分为电动压力变送器和气动压力变送器。

6、DDZ—Ⅱ型压力变送器输出信号为0—10mADC连接方式为四线制；而DDZ- Ⅲ型压力变送器输出信号为 4-20 mA 连接方式为二线制。

7、电动压力变送器的发展，按工作原理划分经过三个阶段.第一阶段为位移平衡原理变送器，第二阶段为 ,第三阶段为。

8、量限在以下的变送器检定时应使用空气作为传压介质，否则可能引入误差。

9、压力变送器的用途是在工业过程中对压力、流量和液位的测量和控制.10、静压影响只适用于差压变送器，并以输出下限值和量程的变化来衡量 .1、压力变送器的输出，应送给指示记录仪，或送至调节器，计算机,以实现对被测参数的显示记录，或自动控制。

( 对）2、采用两线制的差压变送器,不需要电源就可以工作。

（错）3、1151变送器能精密地测量液体，气体和蒸气二压差、压力、流量、液位密度等参数，并把它转换成4-20mADC标准电信号( 错）4、测量范围为0—2。

0MPa；精度为0。

05％的压力模块可以检定0.5级精度；量程为0-200kPa的压力变送器。

( 对）5、当差压变送器的底端通大气,高端所测得的压力就一定是表压。

（对 )1、电动压力变送器采用直流信号输出的原因是什么？信号输出抗干扰能力强，传输距离远，传输速度快.2、什么是帕斯卡定律？加在密闭的液体(或气体）上的压强,能按照它原来的大小由液体(或气体）向各个方向传递。

3、差压变送器产生静压影响的主要因素是什么？4、试述差压、表压、绝压的定义？绝压：为相对于绝对真空的压力，等于表压加上大气压力。

压力变送器检定员取证考核试题（Ｂ）（专业知识部分）姓名单位总分一、填空题：１、JJG882-2004是检定规程。

１、JJG882-2004检定规程经国家技术监督局于年月日批准，并自年月日起施行。

３、压力变送器按不同的转换原理可分为、、、和等。

４、密封性技术要求：变送器的测量部分在承受测量时，不得有和现象。

５、输出交流分量技术要求：输出为0～10mA的变送器，在取样电阻两端的交流电压有效值应不大于。

输出为4～20mA的变送器，在取样电阻两端的交流电压有效值应不大于(力平衡式应不大于)。

二、选择题：１、变送器为新制造的电动变送器，准确度等级为0.5级，基本误差为，回程误差为。

①A.±0.2% B.±0.5% C.±1.0% D.±1.5%②A.0.16% B.0.4% C.±0.4% D.0.8%２、绝缘电阻技术要求：在环境温度为15～35℃，相对湿度为45%～75%时，变选器各端子之间的绝缘电阻应不小于下列值。

（用线连接）30MΩ输出端子─接地端子（机壳）：20MΩ电源端子─接地端子（机壳）：40MΩ电源端子─输出端子：50MΩ60MΩ３、测量上限值大于0.25MPa的变送器，传压介质一般为。

A.空气B.液体C.固体三、简答题：１、画出压力（差压）变送器基本误差检定的接线框图。

２、压力（差压）变送器为什么要进行周期检定？JJG882-2004 中对检定周期作何规定？３、使用中的电动变送器的检定项目？４、分别说出下列检定用标准器及配套设备在检定中的用途。

①交流毫伏表②直流电流表③精密压力表四、计算题：１、有一台DDZ-II型差压变送器，精度等级为0.5级，输入量程为0～60kPa，通过检定最大误差绝对值为0.055mA，判定该变送器是否合格。

２、被检变送器测量范围0～2.5MPa，准确度等级为0.5，输出电流范围0～10mA，选用的标准装置为0.1～6MPa二等活塞式压力计，100 Ω0.05级精密电阻器；4.5位数字电压表，其准确度为±（0.02%+2字）根据选用的检定仪器估计测量总不确定度。

选择题压力变送器检定前，首先需要进行的步骤是？A. 调整检定设备参数B. 清洁并检查变送器外观（正确答案）C. 直接开始检定过程D. 记录环境温度和湿度在进行压力变送器检定时，标准压力源的精度应至少达到多少？A. 0.1%B. 0.5%（正确答案）C. 1%D. 2%下列哪项不是压力变送器检定过程中需要检测的性能指标？A. 零点漂移B. 量程误差C. 外观颜色（正确答案）D. 响应时间压力变送器的零点校准应在何种条件下进行？A. 任何压力下B. 大气压下（正确答案）C. 最大工作压力下D. 最小工作压力下在进行压力变送器的量程校准时，应选择的校准点数量至少为？A. 1个B. 2个C. 3个（正确答案）D. 5个下列关于压力变送器检定周期的说法，正确的是？A. 检定周期可以随意设定B. 检定周期越长越好C. 检定周期应根据使用情况和厂家建议确定（正确答案）D. 检定周期越短越好压力变送器检定过程中，若发现零点漂移超出规定范围，应如何处理？A. 忽略不计B. 直接判定为不合格C. 调整并重新校准（正确答案）D. 更换新的变送器在进行压力变送器的温度影响测试时，应控制的环境温度变化范围通常为？A. ±5℃B. ±10℃（正确答案）C. ±20℃D. ±30℃下列哪项不是压力变送器检定报告应包含的内容？A. 检定日期和地点B. 检定人员姓名C. 变送器的品牌与型号D. 变送器的市场价格（正确答案）。

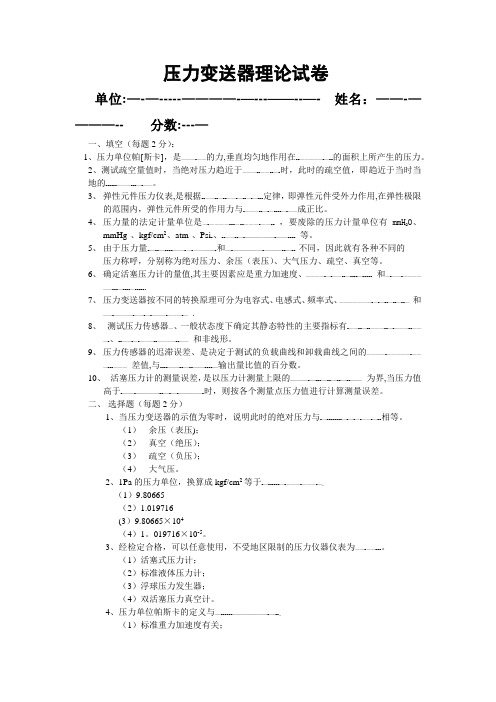

压力变送器理论试卷单位:—-—-----————-—---——--—- 姓名：——-————-- 分数:---—一、填空（每题2分）：1、压力单位帕[斯卡]，是———-——的力,垂直均匀地作用在--—————-—--的面积上所产生的压力。

2、测试疏空量值时，当绝对压力趋近于———--——--—-时，此时的疏空值，即趋近于当时当地的------———---—-——。

3、弹性元件压力仪表,是根据--——--—--——-—--—-—---定律，即弹性元件受外力作用,在弹性极限的范围内，弹性元件所受的作用力与-———--—-—----—-——成正比。

4、压力量的法定计量单位是—-————---—--———-——--，要废除的压力计量单位有mmH2O、mmHg、kgf/cm2、atm、Psi-、--——--—-—————-——----等。

5、由于压力量-—--—----——-—-————-和—-—————-———--—-- 不同，因此就有各种不同的压力称呼，分别称为绝对压力、余压（表压）、大气压力、疏空、真空等。

6、确定活塞压力计的量值,其主要因素应是重力加速度、————-—-——--—----—-----和—-——-————.——---—----—-----7、压力变送器按不同的转换原理可分为电容式、电感式、频率式、———————-—-—--—--—--—和.——-————-——-—-———-———-—8、测试压力传感器—、一般状态度下确定其静态特性的主要指标有-——--—--———--—-———--——、--——-—-———--————--——和非线形。

—-9、压力传感器的迟滞误差、是决定于测试的负载曲线和卸载曲线之间的————-—————-——差值,与----——--—--——----—输出量比值的百分数。

—---———10、活塞压力计的测量误差，是以压力计测量上限的———-—---—--—--—--——为界,当压力值高于-——-————--—-—-————-时，则按各个测量点压力值进行计算测量误差。

基础知识部份1. 填空题1.1 《中华人民共和国计量法》立法宗旨是为了加强计量监督管理，保障和，有利于生产、贸易和科学技术的发展，适应社会主义现代化建设的需要，维护国家、人民的利益。

解答：国家计量单位的统一；量值的准确可靠1.2 我国《计量法》规定，国家采用国际单位制。

计量单位和计量单位，为国家法定计量单位。

解答：国际单位制；国家选定的其它1.3 我国《计量法》规定，国务院对全国计量工作实施统一的监督管理。

人民政府计量行政部门对本行政区域内的计量工作实施监督管理。

解答：计量行政部门；县级以上地方1.4 我国《计量法》规定，国务院计量行政部门负责建立各种器具，作为的最高依据。

解答：计量基准；统一全国量值1.5 我国《计量法》规定，县级以上地方人民政府计量行政部门根据地区的需要，建立计量标准器具，经政府计量行政部门主持考核合格后使用。

解答：社会公用：上级人民1.6 我国《计量法》规定，计量检定必须按照国家计量进行。

计量检定必须执行。

解答：检定系统表；计量检定规程1.7 我国《计量法》规定，计量检定工作应按照的原则，进行。

解答：经济合理；就地就近1.8 我国《计量法》规定，制造计量器具的企业、事业单位，必须取得。

修理计量器具的企业、事业单位必须取得。

解答：《制造计量器具许可证》；《修理计量器具许可证》1.9 我国《计量法》规定，制造计量器具的企业、事业单位生产本单位未生产过的计量器具，必须经人民政府计量行政部门对样品的计量性能考核合格，方可投入生产。

解答：新产品；省级以上1.10 我国《计量法》规定。

未经国务院计量行政部门批准，不得制造、销售和进口国务院规定废除的计量器具和国务院其他计量器具。

解答：非法定计量单位的；禁止使用的1.11 我国《计量法》规定，制造、修理计量器具的企业、事业单位必须对制造、修理的计量器具进行检定，保证产品，并对合格产品出具合格证。

计量行政部门应对制造、修理的计量器具的质量进行监督检查。

压力变送器专业知识试卷单位姓名得分一、填空（每题3 分）1．压力变送器现行检定规程为JJG - ，其检定周期根据使用、频繁程度和来确定，一般不超过。

2．根据检定规程，选用的整套检定设备包括标准器和。

对于0.1级和0.05级被检仪表，其总不确定度应不超过被检仪表最大允许误差的。

3．压力变送器中压力变量包括正表压力，、差压和。

4．压力变送器有和气动两大类，气动的标准化输出信号为的气体压力，另一类的标准化输出信号为0～10mA,4～20mA和直流电流信号。

5．气动压力变送器的测压敏感元件有和。

6．检定变送器密封性时，仪表的测量部分在承受测量压力（差压变送器为压力），不得有泄漏现象。

7.对于测量上限值不大于0.25MPa的仪表，传压介质为和其它无毒、无害。

8.当传压介质为液体时，应使变送器取压口的与活塞压力计的活塞下端面（或标准器取压口的参考平面）在上。

9.绝对压力变送器的零点压力必须抽至允许误差的到。

10.检定仪表时，在有、属于强制检定和仲裁检定的情况下需进行次循环的检定。

11.在检定过程中，不允许调整零点和，不允许和振动仪表。

12.压力变送器通常由感压单元、两部分组成。

有些增加了显示单元，有些还具有单元13.检定仪表所得数据，数据处理过程中：小数点后保留的位数以舍入误差小于压力变送器最大允许误差的～为限。

判断是否合格应以的数据为准。

14.强制检定的差压变送器，检定时的静态过程压力应保持在状态。

15.检定绝缘强度时，对于变送器端子标称电压为0＜U＜60的，试验电压为 V。

二、判断题（每题2 分）1．0.5级电动压力变送器的最大允许基本误差为±0.5%，回差误差为0.25%。

……（）2．在规定的条件下，电源端子---输出端子之间的绝缘电阻应不小于50MΩ。

……（）3．检定仪表时，环境温度为（20±5）℃，每10min变化不大于2℃。

…………（）5．检定设备和被检变送器为达到热平衡，必须在检定条件下放置2h,准确度低于0.5级的变送器可不需有此要求。

差压、压力的检测和变送试题仪表工试题集1．压力的概念及单位之间的换算。

P9 2-1 2-32．绝对压力、大气压、表压及真空度的含义及相互关系。

P9 2-53．1151差压变送器测量范围的选取及迁移量的范围。

P11 2-13 2-144．如何校验一台测量范围为0-200KPa的绝对压力变送器？请画出校验设备及接线图。

P16 2-315．举例说明反向变送器的应用场合。

P19 2-426．什么是变送器的量程比，它有什么意义？P22 2-54 7．变送器小信号切除的原因。

P30 2-91 2-928．各型号智能变送器传感器的感压敏感元件。

P30 2-96 9．1151模拟变送器与1151S、3051C智能变送器之间的区别。

P31 2-97 2-9810．什么是法兰变送器，它和普通变送器有什么区别？P35 2-11411．法兰变送器的使用场合。

P35 2-11512．法兰变送器安装时为什么一定要选择周围环境温度比较恒定的地方？P37 2-12213．变送器膜盒内的填充液应具有那些特性？硅油氟油有什么区别？P38 2-12614．变送器的零点调整和零点正负迁移是否一回事？P39 2-13415．压力表中的弹簧管为什么要做成扁圆形的？P40 2-140 16．一些测量特殊介质的压力表，采用那些不同的颜色加以区别？P-40 2-14117．有的压力表表壳背面有个小圆孔，这是起什么作用的？P41 2-14718．如何检查氧气压力表内有无油脂？P41 2-14819．有人在校验压力表时常用手轻敲表壳，这时允许的吗？P42 2-15220．简述电接点压力表的工作原理。

P42 2-15421．安装压力表时，什么情况下要加装冷凝弯（圈）？什么情况下要采用介质隔离装置？P47 2-18022．安装压力表时，如何选用密封垫片？P47 2-182 23．仪表引压管路的长度有无规定，以多长为好？P49 2-190 24．什么情况下差压式流量计要加装冷凝器、集气器、沉降器和隔离器？P49 2-192测量仪表1.压力仪表的分类。

计量检定人员压力计量试题单位：日期：姓名：得分：一．填空题（20分，每题2分）1、压力变送器的准确度等级有、、0.2(0.25)级、0.5 级、1.0级、1.5级、2.0和2.5级。

2、测量值为2000，真值为1997，则测量误差为，修正值为3、对正态分布，极限误差取为三倍标准偏差的置信概率为，极限误差取为二倍标准偏差的置信概率为4、力变送器是一种将转换为传送的的仪表。

5、某压力变送器,测量范围为(0～60)kPa,对应输出信号为0～10mA,若将其零点迁移至30kPa,则在被测压力为60kPa时的输出信号为mA。

6、压力变送器的绝缘电阻不小于。

7、测量误差等于测量结果减去。

8、压力变送器的允许误差用绝对误差表示时，其值等于与准确度等级百分数的乘积。

9、压变送器预热一般为。

10、优于0.1级的压力变送器检定点不少于个。

二选择题（20分，每题2分）1、定计量单位压力（压强、应力）的计量单位符号是——-。

(1)Kg/cm2 (2)H2O (3)Pa2、误差的两种基本表示方式是——-和——-(1)绝对误差 (2)相对误差 (3)系统误差 (4)随机误差3、最佳测量能力的包含因子一般为(1)1 (2) 2 (3)3 (4)4４、测量上限在0.25MPa以下的压力变送器,检定时应使用作为工作介质。

(1)油 (2)水 (3)酒精 (4)空气或氮气5、绝对压力小于大气压力时，疏空等于——(1)绝对压力-大气压力 (2)大气压力-绝对压力(3)绝对压力-表压力 (4)表压力-绝对压力-6、检定0.5级压力变送器可以在的环境条件下进行。

(1) 20±2℃ (2) 20±3℃ (3) 20±5℃ (4)20±10℃7、压力表按其所测介质不同应在表壳衬圈或盘上涂以不同的颜色，以示区别.氢气压力表的颜色是:(1).天兰色 (2).深绿色 (3).黄色 (4).褐色8、表示压力表的误差是（1）引用误差（2）相对误差（3）系统误差（4）随机误差9、弹簧管式压力表,利用传动机构,指针可以旋转的角度一般是（1）90°（2）180°（3）270°（4）360°10、定一般压力表可以在—的环境条件下进行（1）20±2℃（2）20±3℃（3）20±5℃（4）20±10℃三、简答题（30分，每题10分）1、电接点压力表除一般检定外,还有哪些特殊要求?2、压力变送器按原理分为哪几种，画出其原理框图。

仪表工变送器考试卷答案变送器培训考试卷单位班组姓名成绩一、填空题1、以压力为零作为参考点的压力值称作绝对压力。

绝对压力高于大气压的为正表压，绝对压力低于大气压的为正表压。

2、压力变送器是一种将压力变量转换为可传输的标准化输出信号的仪表，而且其输出信号和压力变量之间有一定的连续函数关系。

3、压力变送器根据输出信号形式的不同分为电动压力变送器和气动压力变送器。

4、数字仪表的接线端子，其中G表示：保护端，H表示：高端，L表示：低端。

5、中差压变送器膜盒比高差压的大，而比低差压的小。

6、压力变送器按不同的转换原理可分为电容式、谐振式、压阻式力（力矩）平衡式、电感式和应变式。

7、变送器通用要求里的其他条件中电源电压变化不超过额定值的±确1%。

压力变送器在现场检定，根据现场情况经分析因标准及配套设备引入的扩展不确定度U95仍不超过压力变送器允许误差绝对值的1/3—1/4 方可进行现场检定。

8、具的显示单元的变送器其显示部分示值误差的检定按JJG875—1994进行。

9、提高DVM（数字电压表）的串模抑制比SMRR的方法有增强地回路阻抗和沟通干扰源的通路两种方法。

10、在数字仪表的显示有31/2位，41/2位，51/2位等，其中1/2位表示首位显示两个数字0或1。

二、判断题1、压力变送器的检定环境条件要求温度：20±5℃和，线10min 变化不大于1℃，相对湿度：45—80% 。

（√）2、交流供电的压力变送器。

其电压变化不超过额定值的±1%、频率变化不超过额定值的±2%。

（×）3、1151差压变送器的测量范围最小是0～1.3kPa，最大值是0～6890kPa。

（√）4、用一个有限位数的数字量去表示一个模拟量，尽然产生一个量子化的误差。

（√）5、1151压力变送器的测量范围原为0～100kPa，现零位迁移100%，则输入150 kPa压力时，仪表输出10mA。

（×）三、问答题（每题6分，共30分）1、什么是数字式变送器？它有什么特点？答：数字式变送器又叫智能变送器，是将差压、温度、静压的检测信号经微处理器综合运算并处理，完成完成精确的压力、差压计算，再经过D/A转换，输出4～20mA直流信号。
