2013年发输变电考试真题及答案专业知识下

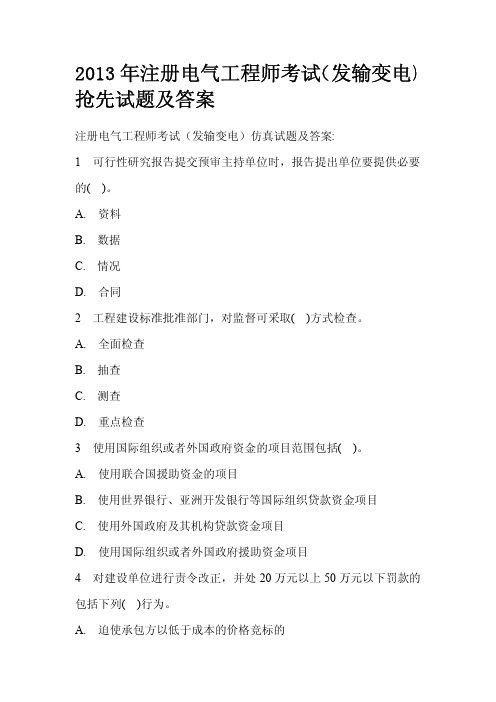

2013年注册电气工程师考试（发输变电）抢先试题及答案注册电气工程师考试（发输变电）仿真试题及答案:1 可行性研究报告提交预审主持单位时，报告提出单位要提供必要的()。

A. 资料B. 数据C. 情况D. 合同2 工程建设标准批准部门，对监督可采取()方式检查。

A. 全面检查B. 抽查C. 测查D. 重点检查3 使用国际组织或者外国政府资金的项目范围包括()。

A. 使用联合国援助资金的项目B. 使用世界银行、亚洲开发银行等国际组织贷款资金项目C. 使用外国政府及其机构贷款资金项目D. 使用国际组织或者外国政府援助资金项目4 对建设单位进行责令改正，并处20万元以上50万元以下罚款的包括下列()行为。

A. 迫使承包方以低于成本的价格竞标的B. 任意压缩合理工期的C. 明示或者暗示设计单位或者施工单位违反工程建设强制性标准，降低工程质量的D. 对施工单位使用的不合格建筑材料、建筑构配件和设备没有进行监督检查的答案：1A.B.C.2B.D.3B.C.D.4A.B.C.5 违反工程建设强制性标准造成()的，按照《建设工程质量管理条例》有关规定，对事故责任单位和责任人进行处罚。

A. 工程质量B. 安全隐患C. 安全事故D. 工程事故6 责令改正，并处10万元以上30万元以下罚款的包括下列()行为。

A. 设计单位未根据勘察成果文件进行工程设计的B. 设计单位指定建筑材料、建筑构配件的生产厂、供应商的C. 勘察成果文件未经审查或者审查不合格，擅自进行工程设计的D. 设计单位未按照工程建设强制性标准进行设计的7 勘察、设计、施工、监理单位必须按照其拥有的()、专业技术人员和已完成的建筑工程业绩等资质条件，依法取得相应等级的资质证书。

A. 注册资本B. 固定资产C. 技术装备D. 管理制度8 国家融资项目的范围不包括()。

A. 使用国家发行债券所筹资金的项目B. 使用外国政府及其机构贷款资金的项目C. 使用国家对外借款或者担保所筹资金的项目D. 使用大使馆的固定资产进行融资答案：5A.B.D.6A.B.D.7A.C.8B.D.9 下列不属于基本建设大中型项目开工条件的是()。

2013年电气工程师考试《发输变电》专业基础考试真题及答案一、单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

）1. 图示电路的输入电阻为下列哪项数值？（ ）（A ）Ω5.1 （B ）Ω3 （C ）Ω9 （D ）Ω2 答案：B2. 图示电路的输入电阻为下列哪项数值？（A ） Ω5.2 （B ）Ω-5 （C ）Ω5 （D ）Ω25 答案：B3. 图示电路中，V u 10=，则5V 电压源发出的功率为下列哪项数值？（ ）（A ）W 5 （B ）W 10 （C ）W 5- （D ）W 10-答案：C4. 有一个由Ω=k R 1，H L 2=和F C μ5.0=三个元件相串联的电路，则该电路在动态过程中的振荡角频率为下列哪项数值？（ ）（A ）s rad /5250 （B ）s rad /1000 （C ）s rad /5500 （D ）s rad /750 答案：B5. 图示空心变压器ab 端的输入阻抗ab Z 为下列哪项数值？（ ）（A ）19j -（B ）（C ）（D ） 答案：A6. 图示电路中，V U 220=，频率Hz f 50=，S 断开及闭合时电流I 的有效值均为0.5A ，则电感L 的感抗为下列哪项数值？（ ）（A ）Ω110 （B ）Ω55 （C ）Ω220 （D ）Ω330 答案：C7. 图示电路中，()00=-C u ，0=t 时闭合开关S ，()t u C 为下列哪项数值？（ ）（A ）()V e t 100150-+ （B ）V e t 100100- （C ）()V e t 1001100-+ （D ）()V e t 1001100-- 答案：D8. 图示电路中，()00=-L i ，0=t 时闭合开关S 后，()0=t i L 为下列哪项数值？（ ）（A ）()A e t 100015.12-+ （B ）()A e t 100015.12-- （C ）()A e t 1000125-+ （D ）()A e t 1000125-- 答案：D9. 图示电路中电压u 含有基波和三次谐波，基波角频率为s rad /104，若要求1u 中不含基波分量，则电感L 和电容C 为下列哪项数值？（ ）（A ）mH 2，F μ2 （B ）mH 1，F μ25.1 （C ）mH 2，F μ5.2 （D ）mH 1，F μ5.2 答案：B10. 图示对称三相电路中，线电压为380V ，线电流为3A ，若功率表读数为684W ，则功率因数应为下列哪项数值？（A ）0.6 （B ）0.8 （C ）0.7 （D ）0.9 答案：B11. 列写结点电压方程时，图示部分电路中结点B 的自导为下列哪项数值？（ ）（A ）4S （B ）6S （C ）3S （D ）2S12. 图示电路中，电阻R 应为下列哪项数值？（ ）（A ）Ω18 （B ）Ω9 （C ）Ω6 （D ）Ω3 答案：A13. 已知正弦电流的初相角为60°，在0=t 时刻的瞬时值为8.66A ，经过s 3001后电流第一次下降为0，则其频率应为下列哪项数值？（ ）（A ）Hz 314 （B ）Hz 50 （C ）Hz 100 （D ）Hz 628 答案：C14. 在一个由R 、L 和C 三个元件相串联的电路中，若总电压U 、电容电压C U 及RL 两端的电压RL U 均为100V ，且Ω=10R ，则电流I 为下列哪项数值？（ ） （A ）10A （B ）5A （C ）8.66A （D ）5.77A 答案：C15. 一个半径为0.5m 的导体球当作接地电极深埋于地下，土壤的电导率为m S /102-，则此接地体的接地电阻应为下列哪项数值？（A ）Ω96.7 （B ）Ω92.15 （C ）Ω84.37 （D ）Ω68.6316. 电阻为Ω300的信号源通过特性阻抗为Ω300的无损耗传输线向Ω75的电阻性负载供电，为达到匹配的目的，在传输线与负载间插入一段长度为四分之一波长的无损耗传输线，则该线的特性阻抗应为下列哪项数值？（A ）Ω150 （B ）Ω5.187 （C ）Ω75 （D ）Ω300 答案：A17. 介质为空气的一平板电容器，板间距离为d ，与电压0U 连接时，两板间的相互作用力为f ，断开电源后，将距离压缩至2d，则两板间的相互作用力为下列哪项数值？ （A ）f （B ）f 2 （C ）f 4 （D ）f 2 答案：A18. 对于高压同轴电缆，为了在外导体尺寸固定不变（半径b=定值）与外加电压不变（=0U 定值）的情况下，使介质得到最充分利用，则内导体半径a 的最佳尺寸应为外导体半径b 的倍数是：（ ）。

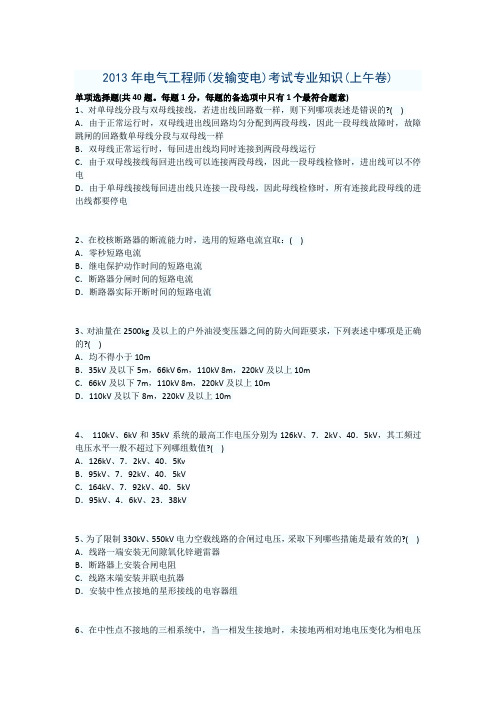

2013年电气工程师(发输变电)考试专业知识(上午卷)单项选择题(共40题。

每题1分，每题的备选项中只有1个最符合题意)1、对单母线分段与双母线接线，若进出线回路数一样，则下列哪项表述是错误的?( ) A．由于正常运行时，双母线进出线回路均匀分配到两段母线，因此一段母线故障时，故障跳闸的回路数单母线分段与双母线一样B．双母线正常运行时，每回进出线均同时连接到两段母线运行C．由于双母线接线每回进出线可以连接两段母线，因此一段母线检修时，进出线可以不停电D．由于单母线接线每回进出线只连接一段母线，因此母线检修时，所有连接此段母线的进出线都要停电2、在校核断路器的断流能力时，选用的短路电流宜取：( )A．零秒短路电流B．继电保护动作时间的短路电流C．断路器分闸时间的短路电流D．断路器实际开断时间的短路电流3、对油量在2500kg及以上的户外油浸变压器之间的防火间距要求，下列表述中哪项是正确的?( )A．均不得小于10mB．35kV及以下5m，66kV 6m，110kV 8m，220kV及以上10mC．66kV及以下7m，110kV 8m，220kV及以上10mD．110kV及以下8m，220kV及以上10m4、110kV、6kV和35kV系统的最高工作电压分别为126kV、7．2kV、40．5kV，其工频过电压水平一般不超过下列哪组数值?( )A．126kV、7．2kV、40．5KvB．95kV、7．92kV、40．5kVC．164kV、7．92kV、40．5kVD．95kV、4．6kV、23．38kV5、为了限制330kV、550kV电力空载线路的合闸过电压，采取下列哪些措施是最有效的?( ) A．线路一端安装无间隙氧化锌避雷器B．断路器上安装合闸电阻C．线路末端安装并联电抗器D．安装中性点接地的星形接线的电容器组6、在中性点不接地的三相系统中，当一相发生接地时，未接地两相对地电压变化为相电压的多少倍?( )A．B．1倍C．D．1／3倍7、根据短路电流实用计算法中计算电抗Xjs的意义，在基准容量相同的条件下，下列哪项推断是正确的?( )A．Xjs越大，在某一时刻短路电流周期分量的标幺值越小B．Xjs越大，电源的相对容量越大C．Xjs越大，短路点至电源的电气距离越近D．Xjs越大，短路电流周期分量随时间衰减的程度越大8、某电厂50MW发电机组，厂用工作电源由发电机出口引出，依次经隔离开关、断路器、电抗器供电给厂用负荷，请问该回路断路器宜按下列哪项条件校验?( )A．校验断路器开断水平时应按电抗器后短路条件校验B．校验开断短路能力应按0s短路电流校验C．校验热稳定时应计及电动机反馈电流D．校验用的开断短路电流应计及电动机反馈电流9、某135MW发电机组的机端电压为15．75kV，其引出线宜选用下列哪种形状的硬导体?( ) A．矩形B．槽形C．管形D．圆形10、某容量为180MVA的升压变压器，其高压侧经LGJ型导线接入220kV屋外配电装置，按经济电流密度选择导线截面应为下列哪项数值?(经济电流密度J=1．18 A／mm2)( ) A．240mm2B．300mm2C．400mm2D．500mm211、当地震烈度为9度时，电气设施的布置采用下列哪种方式是不正确的?( )A．电压为1 10kV及以上的配电装置形式不宜采用高型、半高型B．电压为1 10kV的管形母线配电装置的管形母线宜采用支持母管C．主要设备之间以及主要设备与其他设备及设施问的距离宜适当加大D．限流电抗器不宜采用三相垂直布置12、一台100MW，A值(故障运行时的不平衡负载运行限值)等于10s的发电机，装设的定时限负序过负荷保护出口方式宜为下列哪项?( )A．停机B．信号C．减出力D．程序跳闸13、有一组600Ah阀控式密封铅酸蓄电池组，其出口电流应选用下列哪种测量范围的表计?( )A．400AB．+400AC．600AD．±600A14、装有电子装置的屏柜，应设有供公用零电位基准点逻辑接地的总接地板，即零电位母线，屏间零电位母线间的连接线应不小于：( )A．100mm2B．35mm2C．16mm2D．10mm215、下列有关低压断路器额定短路分断能力校验条件中，符合规程规定的是哪一条?( ) A．当利用断路器本身的瞬时过电流脱扣器作为短路保护时，应采用断路器安装点的稳态电流校验B．当利用断路器本身的延时过电流脱扣器作为短路保护时，应采用断路器的额定短路分断能力校验C．当安装点的短路功率因数低于断路器的额定短路功率因数时，额定短路分断能力宜留有适当裕度D．当另装继电保护时，则额定短路分断能力应按产品制造厂的规定16、某电厂建设规范为两台300MW机组，低压厂用备用电源的设置原则中，下列哪项是不符合规定的?( )A．两机组宜设一台低压厂用备用变压器B．宜按机组设置低压厂用备用变压器C．当低压厂用变压器成对设置时，两台变压器互为备用D．远离主厂房的负荷，宜采用邻近二台变压器互为备用的方式17、火灾自动报警系统设计时，火灾探测区域应按独立房(套)间划分，一个探测区域面积不宜超过下列哪项数值?( )A．1000m2B．800m2C．500m2D．300m218、爆炸和火灾危险环境中，本质安全系统的电路，导线绝缘的耐压强度为额定电压的倍数及最低值应为下列哪组数值?( )A．2倍，500VB．2倍，750VC．3倍，660VD．3倍，750V19、按电能质量标准要求，对于基准短路容量为100MVA的10kV系统，注入公共连接点的7次谐波电流最大允许值为：( )A．8．5AB．12AC．15AD．17．5A20、火力发电厂与变电所中，建(构)筑物中电缆引至电气柜、盘、成控制屏、台的开孔部位，电缆贯穿隔墙、楼板的空洞应采用电缆防火封堵材料进行封堵，其防火封堵组件的耐火极限不应低于被贯穿物的耐火极限，且不应低于下列哪项数值?( )A．1hB．45minC．30minD．15min21、下列关于太阳能光伏发电特点的表述中哪条是错误的?( )A．基本无噪声B．利用光照发电无需燃料费用C．光伏发电系统组件为静止部件，维护工作量小D．能量持续，能源随时可得22、频率为1MHz时，220kV的高压交流架空送电线无线电干扰限制(距边导线投影20m处)应为下列哪项?( )A．41dB(μV／m)B．46dB(μV／m)C．48dB(μV／m)D．53dB(μV／m)23、容量为300MW发电机组的集中控制室的直流应急照明，除直流常明灯外，当正常照明消失时，应采取下列哪种措施?( )A．应自动切换至保安电源供电B．应直接由主厂房交流应急照明变供电C．应自动切换至直流母线供电D．应由集中控制室交流应急照明变供电24、工业、民用建筑中，消防控制设备对疏散通道上的防火卷帘，应按一定程序自动控制下降。

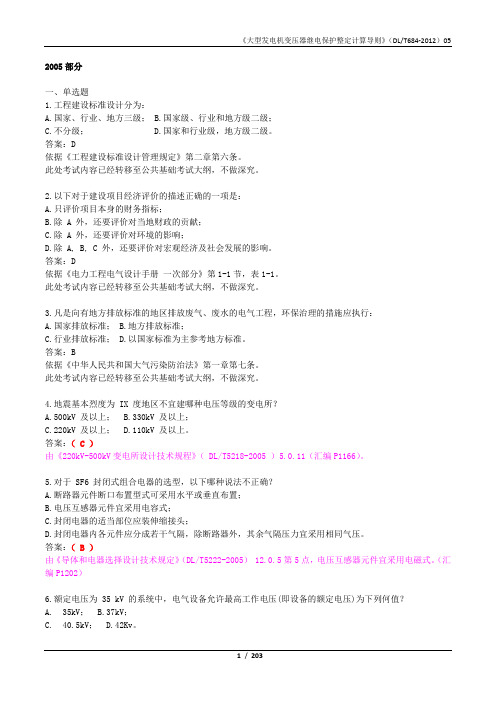

一、单选题1.工程建设标准设计分为：A.国家、行业、地方三级；B.国家级、行业和地方级二级；C.不分级；D.国家和行业级，地方级二级。

答案：D依据《工程建设标准设计管理规定》第二章第六条。

此处考试内容已经转移至公共基础考试大纲，不做深究。

2.以下对于建设项目经济评价的描述正确的一项是：A.只评价项目本身的财务指标；B.除 A 外，还要评价对当地财政的贡献；C.除 A 外，还要评价对环境的影响；D.除 A, B, C 外，还要评价对宏观经济及社会发展的影响。

答案：D依据《电力工程电气设计手册一次部分》第1-1节，表1-1。

此处考试内容已经转移至公共基础考试大纲，不做深究。

3.凡是向有地方排放标准的地区排放废气、废水的电气工程，环保治理的措施应执行：A.国家排放标准；B.地方排放标准；C.行业排放标准；D.以国家标准为主参考地方标准。

答案：B依据《中华人民共和国大气污染防治法》第一章第七条。

此处考试内容已经转移至公共基础考试大纲，不做深究。

4.地震基本烈度为 IX 度地区不宜建哪种电压等级的变电所？A.500kV 及以上；B.330kV 及以上；C.220kV 及以上；D.110kV 及以上。

答案：（ C ）由《220kV-500kV变电所设计技术规程》（ DL/T5218-2005 ）5.0.11（汇编P1166）。

5.对于 SF6 封闭式组合电器的选型，以下哪种说法不正确？A.断路器元件断口布置型式可采用水平或垂直布置；B.电压互感器元件宜采用电容式；C.封闭电器的适当部位应装伸缩接头；D.封闭电器内各元件应分成若干气隔，除断路器外，其余气隔压力宜采用相同气压。

答案：（ B ）由《导体和电器选择设计技术规定》（DL/T5222-2005） 12.0.5第5点，电压互感器元件宜采用电磁式。

（汇编P1202）6.额定电压为 35 kV 的系统中，电气设备允许最高工作电压(即设备的额定电压)为下列何值？A. 35kV；B.37kV；C. 40.5kV；D.42Kv。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_专业知识_发输变电_真题及答案_2013(58题)***************************************************************************************注册电气工程师考试_专业知识_发输变电_真题及答案_20131.[单选题]题图所示电路的输入电阻为下列哪项数值？（ ）A)j3ΩB)j1ΩC)-j3ΩD)j1.5Ω答案:A解析:去耦等效电路如图所示：将数据代入，得到等值模型如下：则变压器AB间的输入阻抗为：Zin=j1+j[1∥（2-4）]=j3Ω。

2.[单选题]下列哪项数值？（ ）A)110ΩB)55ΩC)220ΩD)330Ω答案:C解析:由于S断开及闭合时总电流有效值均为0.5A，电感与电容的电压电流相位关系，可绘制相量图如下：显然，三个电流相量组成一个正三角形，电感回路有效值IRL=0.5A，则：电感感抗：【说明】电感元件上，两端电压相量超期于电流相量90°；电容元件上，两端电压相量滞后于电流相量90°。

3.[单选题]A)50（1+e-100t）VB)100e-100tVC)100（1+e-100t）VD)100（1-e-100t）V 答案:D解析:4.[单选题]A)12.5（1+e-1000t）AB)12.5（1-e-1000t）AC)25（1+e-1000t）AD)25（1-e-1000t）A 答案:D解析:题图所示电路中电压u含有基波和三次谐波，基波角频率为104 rad／s，若要求u1中不含基波分量，则电感L和电容C为下列哪项数值？（ ）A． 2mH，2μFB． 1mH，1.25μFA)2mB)2.5μFC)1mD)2.5μF答案:B解析:由题意知u1中不含基波分量，则要求另一支并联回路（电容电感串联）基频（ω1=10000）时应发生串联谐振，相当于短路；而三次频率（ω3=30000）时应发生并联谐振，相当于断路，则a．基波分量时，计算电感：b．三次谐波分量时，计算电容：6.[单选题]题图所示对称三相电路中，线电压为380V，线电流为3A，若功率表读数为648W，则功率因数应为下列哪项数值？（ ）A)0.6B)0.8D)0.9答案:A解析:7.[单选题]列写结点电压方程时，题11图所示部分电路中结点B的自导为下列哪项数值？（ ）A)4SB)6SC)3SD)2S答案:A解析:由于5A电流源支路的电导不计入B点的有效自导，所以B点自导为：【说明】节点方程的有效自导是指本节点与所有相邻节点支路中除电流支路电导的所有电导之和。

2014年注册电气工程师（发输变电）《专业基础考试》真题及详解单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意）1．一直流发电机端电压U1=230V，线路上的电流I=50A，输电线路每根导线的电阻R0=0.0954Ω，则负载端电压U2为（）。

A．225.23VB．220.46VC．225VD．220V【答案】B【考点】基尔霍夫电压定律【解析】由于直流发电机与负载之间需要两根导线串联连接，则每根导线上的电压降落为：R0×I=0.0954×50=4.77V，两根导线上的电压降落为：4.77×2=9.54V。

因此，负载端的电压为发电机端电压减去导线电压降，即U2=230－9.54=220.46V。

2．一含源一端口电阻网络，测得其短路电流为2A，测得负载电阻R=10Ω时，通过负载电阻R的电流为1.5A，该含源一端口电阻网络的开路电压U oc为（）。

A．50VB．60VC．70VD．80V【答案】B【考点】基尔霍夫电压定律【解析】设一端口网络开路电压U oc 的内阻为R 0。

当一端口网络短路时，有U oc =2R 0；当一端口网络加负载时，总电阻=电源内阻+负载电阻，故有U oc =1.5×（R 0+10）。

联立上述两个方程可求得：U oc =60V，R 0=30Ω。

3．按照图示所选定的参考方向，电流i 的表达式为2323143i sin t A π⎛⎫=+ ⎪⎝⎭。

如果把参考方向选成相反的方向，则i 的表达式为（）。

A．323143sin t A π⎛⎫-⎪⎝⎭B．2323143sin t A π⎛⎫-⎪⎝⎭C．2323143sin t A π⎛⎫≥+⎪⎝⎭D．()32314sin t A π+【答案】A【考点】电压、电流的参考方向和正弦电流电路的相量分析方法【解析】若把初始选定的参考方向改为相反的方向，相同的电气量角度上相差180°，从而可得：。

上午（1） BCDDB CABBD DABCD CBCCB BCDBC（2） DBCC? CAA?D DABCC CB?A? DCDDC（3） ABADD, 6C, 7A, 8A, 9B, 10B, 11D, 12D, 13D, 14C, 15 B, 16C, 17B, 18C, 19A, 20B, 21B, 22C, 23D, 24B, 25C下午（1）1-3BCA;5B;14B;17-21CDAAC;23-25CCB;27C;28D;30-36BCCDBB D;38-40AAB（2）1B 2C 3A 5B 14C 15B 16C 17C 18B 19A 20A 21B 22D 27C 2 8D 29D 30B 31C 32B 33C 34D 36D 38A 39C 40B（3）1B 2C 3A 5B 9A 12C 14A 16C 18D 20D 21B 23A 25 C 27B 28D 29C 31C 32B 33D 34D 36D 38C 40B（4）1B 2C 3A 5B 14B 17C 18D 19A 20A 21C 23C 24C 25 B 27C 28D 30B 31C 32C 33D 34B 35B 36D 38A 39A 40B上午1、110主变容量确定 S>=(35+10)/0.86 = 52.32MVA ，这个看是用补偿前的功率因数还是补偿后的，补偿前的是D，补偿后的是B2、无功补偿容量计算应该是负荷和变压器补偿加一起，好像是C 其他的题想不起来了。

电气一次手册有公式3、消弧线圈容量4、220高压配电距离，判断错误5、小弧垂6、电缆感应电压7、接触、跨步电位差判断入地电流8、避雷器额定电压9、热稳定计算接地线截面10、避雷针11、直流电压降求导线面积12、控制、信号回路断路器额定电流13、短路电流14、蓄电池出口回路断路器额定电流15、放电装置断路器额定电流16、计算母线短路电流17、计算L3末端短路电流18、计算校验灵敏度时用的短路电流19、电流互感器倍数20、三相重合闸21、60m塔用爬电比距法算片数22、3000m海拔计算片数23、给电抗和电納求雷电流24、杆塔接地电阻25、操作过电压风速 15m/s下午案例（题目顺序肯定是记不住了）：1. 并联电抗器容量选择（80km双回线路、0.41Mvar/km的充电功率、全部在本站补偿）B：2X30Mvar2. 20kV发电机出口避雷器额定电压以及持续运行电压的选取。
