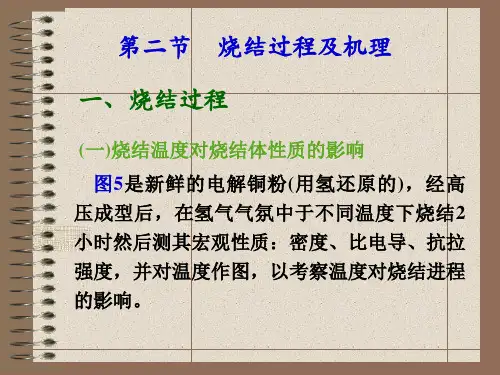

烧结过程与机理

一、烧结（1）、烧结基本原理烧结是粉末冶金生产过程中最基本的工序之一。

烧结对最终产品的性能起着决定性作用，因为由烧结造成的废品是无法通过以后的工序挽救的；相反，烧结前的工序中的某些缺陷，在一定的范围内可以通过烧结工艺的调整，例如适当改变温度，调节升降温时间与速度等而加以纠正。

烧结是粉末或粉末压坯，加热到低于其中基本成分的熔点温度，然后以一定的方法和速度冷却到室温的过程。

烧结的结果是粉末颗粒之间发生粘结，烧结体的强度增加。

在烧结过程中发生一系列物理和化学的变化，把粉末颗粒的聚集体变成为晶粒的聚结体，从而获得具有所需物理，机械性能的制品或材料。

烧结时，除了粉末颗粒联结外，还可能发生致密化，合金化，热处理，联接等作用。

人们一般还把金属粉末烧结过程分类为：1、单相粉末（纯金属、古熔体或金属化合物）烧结；2、多相粉末（金属—金属或金属—非金属）固相烧结；3、多相粉末液相烧结；4、熔浸。

通常在目前PORITE微小轴承所接触的和需要了解的为前三类烧结。

通常在烧结过程中粉末颗粒常发生有以下几个阶段的变化：1、颗粒间开始联结；2、颗粒间粘结颈长大；3、孔隙通道的封闭；4、孔隙球化；5、孔隙收缩；6、孔隙粗化。

上述烧结过程中的种种变化都与物质的运动和迁移密切相关。

理论上机理为：1、蒸发凝聚；2、体积扩散；3、表面扩散；4、晶间扩散；5、粘性流动；6、塑性流动。

（2）、烧结工艺2-1、烧结的过程粉末冶金的烧结过程大致可以分成四个温度阶段：1、低温预烧阶段，在此阶段主要发生金属的回复及吸附气体和水分的挥发，压坯内成形剂的分解和排除等。

在PORITE微小铜、铁系轴承中，用R、B、O（Rapid Burning Off）来代替低温预烧阶段，且铜、铁系产品经过R、B、O 后会氧化，但在本体中可以被还原，同时还可以促进烧结。

2、中温升温烧结阶段，在此阶段开始出现再结晶，首先在颗粒内，变形的晶粒得以恢复，改组为新晶粒，同时颗粒表面氧化物被完全还原，颗粒界面形成烧结颈。

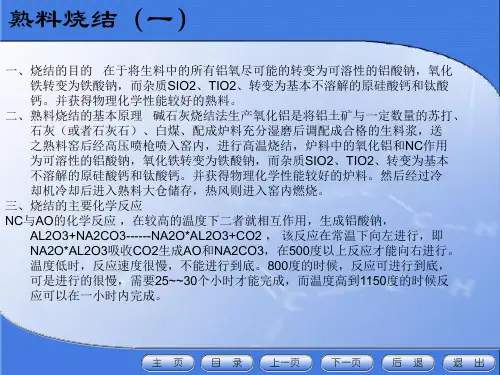

熟料烧结（一）
冷却带 从火焰后部到窑头的一带。高温熟料在冷却带由二次空气和窑头漏风冷却， 逐步冷却到1000以下下落到冷却机。 五、熟料窑结构示意图：
熟料烧结（二）之熟料窑系统
烧结温度范围和液相量控制的意义 液相量的出现和控制 在一定的烧结温度下，液相量很少，在该温度时只能使炉料体现有少许收缩，但尚 不能把粉状炉料粘结成颗粒状（叫黄料）。 提高一定温度，出现液相量较少，在凝结时，虽能把粉状炉料粘结成颗粒状，的温度，液相量达到一定的适当量时，才能出现颗粒度均匀，孔隙度大 并有一定机械强度的熟料，叫正烧结料。 又提高一定的温度，液相量较多时，产生的是致密而少孔的，机械强度很大的熟料， 叫过烧结料。 当液相量过多时，就产生坚硬无孔的，所谓熔融熟料。 生产上把产生以上近烧结熟料，正烧结熟料、过烧结熟料所对应的温度，称为近烧 结温度、正烧结温度、过烧结温度。而炉料从近烧结温度到过烧结温度所经过 的温度区间，叫烧结温度范围。一般来说，在炉料正常配方的情况下，近烧结 时液相量为5~~10%，正烧结时液相量为15~~20%，过烧结时液相量为大于 ~~20%以上。
熟料烧结（二）之熟料窑系统
熟料烧结（二）之熟料窑系统
熟料烧结（二）之熟料窑系统
熟料烧结（二）之熟料窑系统
熟料生产工艺流程图：
熟料烧结（二）之熟料窑系统
几个概念： 烘窑 烘窑的目的是什么？ 耐火砖砌好后，在点火开窑前必须烘窑， 使胶泥和耐火砖的水分缓慢的蒸发出来，以加强耐火砖和胶泥之间的结合，同 时可避免耐火砖温度急剧上升和水分剧烈蒸发而引起耐火砖表面爆裂，也防止 机械设备（领圈）因温度急剧升高而涨裂。 挂窑皮 窑皮是物料煅烧后粘附在烧成带耐火砖表面形成的保护层（过烧熟料层）。 它可以防止高温区物料对耐火砖的化学侵蚀和机械磨损，从而可以延长耐火砖 的使用寿命，提高回转窑的运转周期，同时可以增强传热效率，稳定窑的热工 制度，减少散热损失，所以挂好和维护好窑皮是保证优质高产的前提，而挂好 第一层高温窑皮尤为重要。 窑皮形成的机理： ；炉料在回转窑中由窑尾向窑头移动，当进入到分解带前沿时， 在一定温度下开始出现液相，随着温度升高液相量也相应增加，当增加到一定 数量时，炉料有黏结性，物料和耐火砖接触时，由于耐火砖向外散热，液相和 部分炉料就黏结在耐火砖表面而形成第一层窑皮，由于炉料推进，同时形成第 二层窑皮，第二层窑皮黏结后，第一层窑皮因为温度下降而凝固，这个过程继 续下去窑皮愈厚，当厚到一定程度时，由于窑皮的热负荷增加，窑皮表面温度 升高，液相黏度逐渐减小，由于向外冷却困难，液相过热，粘性不足，此时窑 皮就会停止生成。 结圈 炉料烧结过程中，由于液相的出现和凝结，在烧结带前后两端形成了致密而 高于窑皮的结圈称前结圈和后结圈。

。
固相反应
不同矿物颗粒在高温下 发生化学反应，生成新
的矿物相。
液相形成
部分易熔组分熔化，促 进颗粒粘结，形成块状
烧结矿。
气体逸出
分解反应和固相反应过 程中产生的气体逸出， 影响烧结矿的孔隙率和
气孔形状。
BIG DATA EMPOWERS TO CREATE A NEW ERA
03
铁矿石烧结过程的热工分析方法
意义
烧结是钢铁工业中的重要环节， 通过烧结可以大规模地生产高质 量的铁块，满足钢铁生产的需求 。
铁矿石烧结的基本流程
配料与混合
将铁矿石、燃料和溶剂等原料 按照一定比例混合，加入适量
的水搅拌成料浆。
造球
将料浆注入造球机中，通过滚 动和压缩作用形成一定粒度的 球形颗粒。
烧结
将球形颗粒送入烧结机中，在 高温下进行燃烧和熔融，使铁 矿石中的氧化物还原并熔化成 液态。
01
铁矿石烧结过程简介
BIG DATA EMPOWERS TO CREATE A NEW
ERA
铁矿石烧结的定义
• 铁矿石烧结：将铁矿石、燃料和溶剂等原料按照一定比例混合 ，在高温下进行燃烧和熔融，使铁矿石中的氧化物还原并熔化 成液态，最终冷却凝固成块状铁的过程。
铁矿石烧结的目的和意义
目的
将铁矿石中的氧化物还原成铁， 并去除其中的杂质，提高铁的纯 度和质量。
在新产品开发中的应用
1 2
开发新型烧结矿
通过对铁矿石烧结过程中的热工分析，可以了解 铁矿石的烧结特性，开发新型烧结矿。
优化新产品配方
通过对铁矿石烧结过程中的热工分析，可以了解 不同原料的烧结特性，优化新产品的配方。
3
提高新产品质量

按烧结过程有无液相出现分类
■ 固相烧结： 单元系固相烧结：单相（纯金属、 化合物、固溶体）粉末的烧结： 烧结过程无化学反应、无新相形 成、无物质聚集状态的改变。 多元系固相烧结：两种或两种以 上组元粉末的烧结过程，包括反 应烧结等。 元限因溶系：Cu-Ni、Cu-Au、 Ag-Au等。 有限固溶系：Fe-C、Fe-Ni、FeCu、W-Ni等。 互不固溶系：Ag-W、Cu-W、 Cu-C等。
低包括下述几个方面： （1）由于颗粒结合面（烧结颈〉的增大和颗粒表面平直化，粉末体 的总比表面积和总表面自由能减小； （2）烧结体内孔隙的总体积和总表面积减小； （3）粉末颗粒内晶格畸变部分消除。
二、烧结的热力学问题
■ 粉末过剩自由能包括表面能和晶格畸变能，在烧结过程中特 别是早期阶段，作用较大的主要是表面能。
核，结晶长大等原子过程形成烧结颈。在这一阶段中，颗粒内的 晶粒不发生变化，颗粒外形也基本未变，整个烧结不发生收缩， 密度增加也极微，但是烧结体的强度和导电性由于颗粒结合面增 大而有明显增加。
粉末等温烧结过程的三个阶段
等温烧结过程按时间大致可分为三个界限不十分明显的阶段： 1、烧结颈长大阶段 ■ 原子向颗粒结合面的大量迁移使烧结颈扩大，颗粒间距离缩小，
（二）烧结机构的分类
2、宏观迁移：V-V ■ 体积扩散（volumeorlatticediffusion）：借助于空位运动，原子
等向颈部迁移。 ■ 粘性流动（viscousflow）：非晶材料，在剪切应力作用下，产生
粘性流动，物质向颈部迁移。 ■ 塑性流动（plasticflow）：烧结温度接近物质熔点，当颈部的拉
对烧结定义的理解1
■ 粉末也可以烧结（不一定要成形） 松装烧结，制造过滤材料（不锈钢，青铜，黄铜，铁等）和催化材料 （铁，镍，铂等）等。
