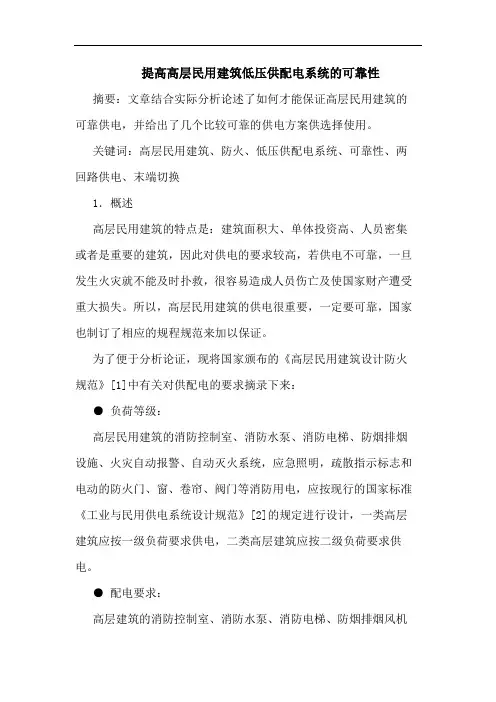

高层建筑供配电系统安全性分析

提高高层民用建筑低压供配电系统的可靠性摘要：文章结合实际分析论述了如何才能保证高层民用建筑的可靠供电，并给出了几个比较可靠的供电方案供选择使用。

关键词：高层民用建筑、防火、低压供配电系统、可靠性、两回路供电、末端切换1．概述高层民用建筑的特点是：建筑面积大、单体投资高、人员密集或者是重要的建筑，因此对供电的要求较高，若供电不可靠，一旦发生火灾就不能及时扑救，很容易造成人员伤亡及使国家财产遭受重大损失。

所以，高层民用建筑的供电很重要，一定要可靠，国家也制订了相应的规程规范来加以保证。

为了便于分析论证，现将国家颁布的《高层民用建筑设计防火规范》[1]中有关对供配电的要求摘录下来：●负荷等级：高层民用建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、自动灭火系统，应急照明，疏散指示标志和电动的防火门、窗、卷帘、阀门等消防用电，应按现行的国家标准《工业与民用供电系统设计规范》[2]的规定进行设计，一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。

●配电要求：高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。

高层民用建筑的高压供电系统一般都比较简单，在很多书中都有详细的论述，且都能满足规程规范对供电的要求，这里就不再讨论。

再加上有了发电机组，电源问题已有保证，供电的可靠与否，关键就是低压系统了。

本人在多年工作中，参阅了大量的书籍与资料，均发现低压供配电系统存在不少的问题，基本上都没能满足国家规程规范对供电可靠性的要求，现分析讨论如下。

２．原有低压供电方案分析讨论在很多书中对低压系统也有详细的论述，有的书和设计手册（《高层建筑电气工程》[3]和《高层建筑电气设计及电气设备选择手册》[4]）还给出了几种典型的供配电方案，供选择使用，但在实际应用时，均发现其存在一定的缺陷，现把其推荐的六种方案中认为是最好的方案（见图2-1）拿出来分析讨论：将负荷分组，按消防负荷，重要负荷及普通负荷三大类来组织母线，备用电源采用末端切换。

浅谈高层建筑供配电系统的设计【摘要】电力是支持和保证高层建筑正常运作的基础，因此其对供电的可靠性要求和电力依赖程度较高。

本文阐述了国内高层建筑供配电系统的主要特点，并根据供电系统设计应考虑的主要因素及注意事项进行了详细说明。

提出相应的解决方案。

【关键词】高层建筑；供电系统；系统设计1.高层建筑对配电系统的需求在我国按有关规定，建筑总高度超过24米的非单层民用建筑和l0层及l0层以上的住宅建筑称为高层建筑。

高层建筑配电特点主要从配电的连续性、供电可靠性、安全性、技术先进性、经济合理性等五大特性进行技术分析。

高层建筑的用电负荷大。

一级负荷多，且关系到消防水泵、消防控制室、防排烟设施、电梯、照明、污水处理设备等的正常运行，对电源供电的连续性要求比较高。

一般情况下采用双电源互投供电的运行方式，配电方式采用树干式与放射式相结合的供电方式，保证供电电源的连续性和电源的时间性，保证供电电源的高度可靠性。

2.常见的高层建筑配电系统2.1双电源各自独立的系统这种系统适用于一类高层建筑物。

要求外部两个电源各自是独立的，以满足一类高层建筑对消防负荷的要求：带有自动投入装置的独立于正常电源的专用馈电线路。

适用于允许中断供电时间大于电源切换时间的供电，该系统自变压器低压端出线后，即把消防及非消防负荷通过自动开关分开，消防及非消防负荷由各自母线分段供电。

一旦火灾发生，自动切断非消防电源，保证对消防负荷可靠供电。

2.2设有应急发电机组的系统在高层建筑采用的具有应急发电机组的供电系统.具有较高的可靠性。

快速自动启动的应急发电机组.适用于允许中断供电时间为15～30s的供电。

但是，有做到了消防负荷在末级切换，但由电网供电至切换箱的两路配电线路中任一回路出现故障时闺外电源未停。

备用应急发电机并不会自动启动。

消防负荷仍将断电：当发电机出线回路故障时，虽然发电机已经启动送电，仍然无法保证故障回路的负荷用电。

2.3带不问电电源装置的供电系统为保证消防用电的可靠性。

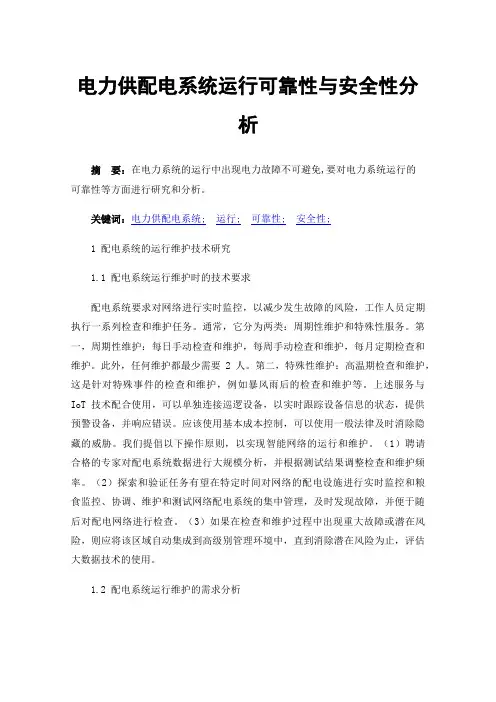

电力供配电系统运行可靠性与安全性分析摘要：在电力系统的运行中出现电力故障不可避免,要对电力系统运行的可靠性等方面进行研究和分析。

关键词：电力供配电系统;运行;可靠性;安全性;1 配电系统的运行维护技术研究1.1 配电系统运行维护时的技术要求配电系统要求对网络进行实时监控，以减少发生故障的风险，工作人员定期执行一系列检查和维护任务。

通常，它分为两类：周期性维护和特殊性服务。

第一，周期性维护：每日手动检查和维护，每周手动检查和维护，每月定期检查和维护。

此外，任何维护都最少需要2人。

第二，特殊性维护：高温期检查和维护，这是针对特殊事件的检查和维护，例如暴风雨后的检查和维护等。

上述服务与IoT技术配合使用，可以单独连接巡逻设备，以实时跟踪设备信息的状态，提供预警设备，并响应错误。

应该使用基本成本控制，可以使用一般法律及时消除隐藏的威胁。

我们提倡以下操作原则，以实现智能网络的运行和维护。

（1）聘请合格的专家对配电系统数据进行大规模分析，并根据测试结果调整检查和维护频率。

（2）探索和验证任务有望在特定时间对网络的配电设施进行实时监控和粮食监控、协调、维护和测试网络配电系统的集中管理，及时发现故障，并便于随后对配电网络进行检查。

（3）如果在检查和维护过程中出现重大故障或潜在风险，则应将该区域自动集成到高级别管理环境中，直到消除潜在风险为止，评估大数据技术的使用。

1.2 配电系统运行维护的需求分析第一，建立智能配电系统的设备评估体系：配电网的所有类型的信息数据（例如电压水平、临界负载水平、其他状况等），都通过对大型数据的综合分析和处理以及对互联网设备感知和分布水平的独立分析来收集。

监理自己的分析和收集标准、分类的分析和评估标准，保证长期实现可靠、可接受和有效的端点。

同时，有必要为不同的仪器创建各种分析方法，将新旧仪器分开，简化管理，充分利用资源，以实现针对每种目的的有效操作和维护方法。

第二，细分运维方式：目前的分布设施广泛，地形复杂。

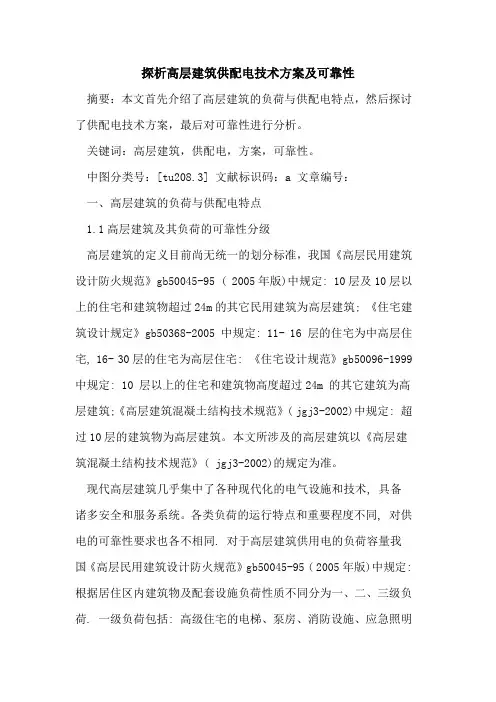

探析高层建筑供配电技术方案及可靠性摘要：本文首先介绍了高层建筑的负荷与供配电特点，然后探讨了供配电技术方案，最后对可靠性进行分析。

关键词：高层建筑，供配电，方案，可靠性。

中图分类号：[tu208.3] 文献标识码：a 文章编号：一、高层建筑的负荷与供配电特点1.1高层建筑及其负荷的可靠性分级高层建筑的定义目前尚无统一的划分标准，我国《高层民用建筑设计防火规范》gb50045-95 ( 2005年版)中规定: 10层及10层以上的住宅和建筑物超过24m的其它民用建筑为高层建筑; 《住宅建筑设计规定》gb50368-2005 中规定: 11- 16 层的住宅为中高层住宅, 16- 30层的住宅为高层住宅: 《住宅设计规范》gb50096-1999中规定: 10 层以上的住宅和建筑物高度超过24m 的其它建筑为高层建筑;《高层建筑混凝土结构技术规范》( jgj3-2002)中规定: 超过10层的建筑物为高层建筑。

本文所涉及的高层建筑以《高层建筑混凝土结构技术规范》( jgj3-2002)的规定为准。

现代高层建筑几乎集中了各种现代化的电气设施和技术, 具备诸多安全和服务系统。

各类负荷的运行特点和重要程度不同, 对供电的可靠性要求也各不相同. 对于高层建筑供用电的负荷容量我国《高层民用建筑设计防火规范》gb50045-95 ( 2005年版)中规定: 根据居住区内建筑物及配套设施负荷性质不同分为一、二、三级负荷. 一级负荷包括: 高级住宅的电梯、泵房、消防设施、应急照明用电等; 19层及以上居住类建筑的电梯、泵房、消防设施、应急照明用电等; ⅰ类汽车库、机械停车设备以及采用升降梯作车辆疏散出口的升降梯用电; 建筑面积大于5 000m2 的人防工程. 二级负荷包括: 10层至18层居住类建筑的电梯、泵房、消防设施、应急照明用电等; ⅱ、ⅲ类汽车库; 建筑面积小于或等于5 000m2 的人防工程; 区域性的增压泵房、智能化系统网络中心等。

５ ０ ｍ， 因此可以证 干线最大压降不超过允许值 。 在４ ０ 层以上 的 供 电的方式来确保正常 ， 还可通过装备利用柴油进行发 电的机组 ， 柴油发 径不会超过２ 超高层 建筑 中 ， 各种 电梯较 多 ， 此部分负荷大都 集中在大厦 的顶部 ， 竖向 电机设定 的容量根据下列因素 ： （ Ａ） 发 电机 的容量是变电器的１ ／ １ ０—１ ／ ３； （ Ｂ） 负荷根据国家甲级标准 ； （ Ｃ） 确保消防水泵能够正常运转与启动 。 中段层数较多 ， 常设有分 区电梯和 中间泵站 ， 在这种情况下宜将变 电所上
（ Ｂ） 在地下室和最高层设变电站； （ Ｃ ） 分别在地下室 、 最高层和中间层设变电站 ； （ Ｄ）力电力 、一般照明电力和其它用 电等
其 中动力电力属于大宗用 电， 负荷大部分集 中在高层下部的冷水 用母 线旁路进行接线的方法应 当结合供 电电源 、 电压负荷 等级 、 地 方供电 三部分 。 机组 ， 除空调冷却塔在高层上部外 、 一般 电力供 电的各种水泵房也大都设 能力等实际情况 。 且设在底层 的其他设备也不少 ， 所 以变 电所设在底层是有利的。 在 电力 系统 中不 可避 免会出现故障 ，因此为了确保在断路过 程中向 在底层 ， 当建筑 高度不超过１ ０ ０ ｍ层数３ ０ 层左右 ， 低压３ ８ ０ ／ ２ ２ ０ Ｖ的可供 电范 围半 用户 继续进行供电 ， 应根据高层建筑 电压负载 的层次 ， 采用双端 回路 整体
的配 电箱安装变压切换 自动装置 。
３ 选 择 合理 的 电路 变压 器
现阶段 ， 在高层建筑 中常用浇筑环氧树脂干型变压器 ， 该变压器具 有
防爆 、 防火 、 低噪音 、 低能耗损等特点尤其适合应用于高层建筑 。 现阶段 ， 一些高层建筑项 目不仅在两端设置高压配 电装置 ， 还 自行配 耐热 、 目前在高层建 筑中很少应用单体超 过２ １ ０ ０ Ｋ Ｖ 容量较大 的变压器 ， 然 备了利用柴油进行发 电的机组 。因为受到部分城市整体供 电能力 以及 区 域经 济水平 条件的束缚 ， 部分高层建筑项 目只在一端设置低压 的主电源 ， 因此还应在 内部配备一些预备的电源 ， 如柴油机 、 汽油机发电组等。所 以， 高层建 筑的配电主线的低压设计是否安全 、合理直观体现 了高层 建筑的 可靠性 、 实用性 、 经济性以及安全性 。 而， 大容量变压器具有较大的功率 ， 需要投入较大的 电流负荷 面。所以， 在 选择 电路变压器应 当要综合考虑多种 因素 ，结合各专业相关要求进行用 电， 来进行选择单体变压器 的实 际台数 与容量 。在正常情况下 ， 技术人 员 按照空调 的分组设备来确定合理 的变压器 ，能够根据投切空调 的机组来 对变压器作出相应 的投切 ， 让企业节约能耗 ， 从而获取较好的经济效益 。

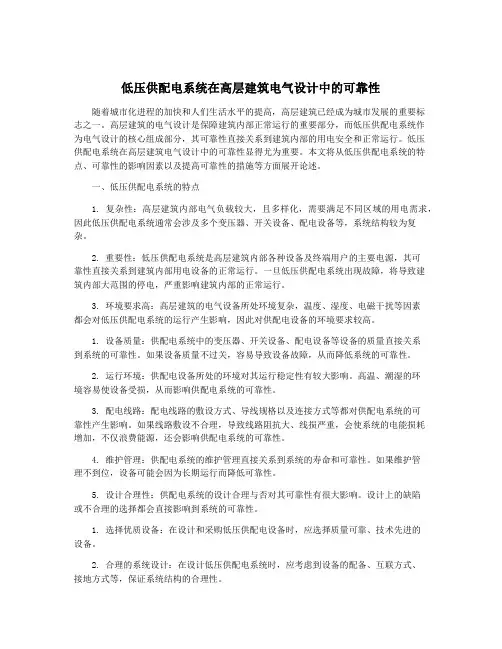

低压供配电系统在高层建筑电气设计中的可靠性随着城市化进程的加快和人们生活水平的提高，高层建筑已经成为城市发展的重要标志之一。

高层建筑的电气设计是保障建筑内部正常运行的重要部分，而低压供配电系统作为电气设计的核心组成部分，其可靠性直接关系到建筑内部的用电安全和正常运行。

低压供配电系统在高层建筑电气设计中的可靠性显得尤为重要。

本文将从低压供配电系统的特点、可靠性的影响因素以及提高可靠性的措施等方面展开论述。

一、低压供配电系统的特点1. 复杂性：高层建筑内部电气负载较大，且多样化，需要满足不同区域的用电需求，因此低压供配电系统通常会涉及多个变压器、开关设备、配电设备等，系统结构较为复杂。

2. 重要性：低压供配电系统是高层建筑内部各种设备及终端用户的主要电源，其可靠性直接关系到建筑内部用电设备的正常运行。

一旦低压供配电系统出现故障，将导致建筑内部大范围的停电，严重影响建筑内部的正常运行。

3. 环境要求高：高层建筑的电气设备所处环境复杂，温度、湿度、电磁干扰等因素都会对低压供配电系统的运行产生影响，因此对供配电设备的环境要求较高。

1. 设备质量：供配电系统中的变压器、开关设备、配电设备等设备的质量直接关系到系统的可靠性。

如果设备质量不过关，容易导致设备故障，从而降低系统的可靠性。

2. 运行环境：供配电设备所处的环境对其运行稳定性有较大影响。

高温、潮湿的环境容易使设备受损，从而影响供配电系统的可靠性。

3. 配电线路：配电线路的敷设方式、导线规格以及连接方式等都对供配电系统的可靠性产生影响。

如果线路敷设不合理，导致线路阻抗大、线损严重，会使系统的电能损耗增加，不仅浪费能源，还会影响供配电系统的可靠性。

4. 维护管理：供配电系统的维护管理直接关系到系统的寿命和可靠性。

如果维护管理不到位，设备可能会因为长期运行而降低可靠性。

5. 设计合理性：供配电系统的设计合理与否对其可靠性有很大影响。

设计上的缺陷或不合理的选择都会直接影响到系统的可靠性。

应 用 技术
－重Ｉ

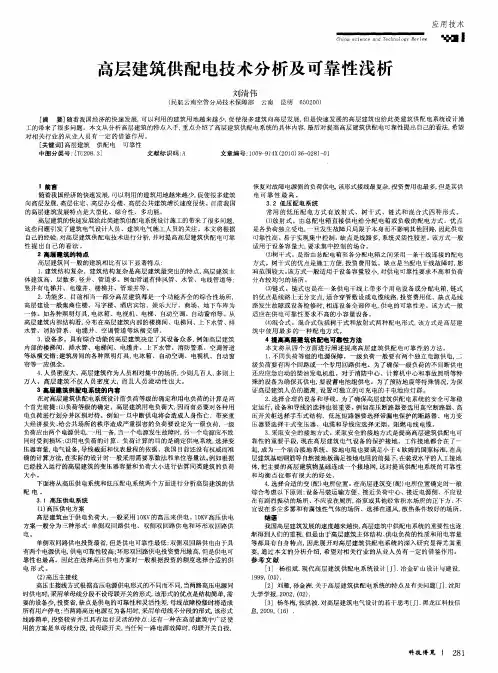

高层建 筑供配 电技术分析 及可靠性 浅析
刘清伟
（ 民航 云南空 管分局 技术 保障 部 云南 昆明 ６０ ０ ） ５２ ０ ［ 摘 要］ 随着 我 国经济 的 快速发 展， 以利用 的建筑 用 地越 来越 少， 可 促使很 多建 筑 向高层 发展 ， 是快速 发 展的 高层 建筑 也给 此类 建筑 供配 电系统 设计 施 但 工的带 来 了很 多 问题 。本 文 从分析 高层 建筑 的特 点入手 ， 重点 介绍 了高层 建筑 供配 电系统 的 具体 内容， 最后 对提 高高 层建筑 供配 电可 靠性提 出 自己的看 法， 希望 对 相 关行 业 的从 业 人 员有 一 定 的借 鉴 作用 。 ［ 关键 词］ 高层 建筑 供 配 电 可靠性 中 图分类号 ：Ｔ２ ８３ ［Ｕ ０． ］ 文献标 识码 ： Ａ 文章编 号 ：０ ９ ９４ （０ ０ ３—２ １Ｏ １０ — １Ｘ ２ １）６ ０８ 一 １
性提 出 自己 的看 法 。
恢复对 故障 电源 侧 的负荷供 电 该 形式接 线最 复杂， 资费用 也最多， 投 但是其供 电可靠性最 高。 ３ ２低 压 配 电系 统 ． 常 用 的低 压 配 电方 式 有 放 射 式 、 树干 式 、链 式 和 混 合 式 四 种 形式 。
２高层 建筑 的特 点 高层 建筑 同一 般的建 筑 相 比有 以下显 著特 点 ： １ 建筑 结构 复杂 。建筑 结构 复 杂是高 层建 筑最 突 出的特 点 ， ． 高层 建筑 主 体 建筑 高 、层 数多 ， 竖井 、管道 多 。例 如管 道有排 风 管、水 管 、电线管 道等 ： 竖 井有 电梯 井、 电缆井 、楼梯 井 、管理 井等 。 ２ 功 能多 。 目前相 当 一部分 高层 建筑 都 是一个 功 能齐全 的综合 性场 所， ． 高 层建设 一般集 商住 楼 、写字楼 、酒 店 宾馆 、娱乐 大厅 、商场 、地下 车库 为 体 。如各 种照 明灯具 ， 电冰箱 、电视 机、电梯 、自动空 调 、自动 窗帘 等 。从 高层 建筑 内部 结构看 ， 分布在 高层 建筑 内部 的楼梯 间 、电梯 问、上下 水管 、 排 水 管、消 防管系 、电缆井 、空 调管道 等 纵横 交错 。 ３ 设备 多。具 有综合 功 能的 高层 建筑 决定 了其设 备 众多 ， ． 例如 高层 建筑 内部的楼梯 间 、排水 管、 电梯 间、 电缆井 、上下 水 管、消 防管系 、空 调管道 等纵横 交错 ： 建筑 房间 的各种 照 明灯 具， 电冰箱 、 自动空调 、 电视 接供 电给 分配 电箱 或 负载 的 配 电方式 。优 点 １ ） 是各负 荷独 立受 电， 一旦 发生故 障只局 限 于本身 而不 影响其 他 回路， 因此供 电 可靠性 高 、易于实现 集 中控制 。缺点 是线 路多， 统灵活 性较 差 。 方式… 般 系 该 适 用于 设备 容量 大， 求集 中控 制 的场合 。 要 （） 干式 。是指 由总 配 电箱至各 分配 电箱 之 间采 用一 条干 线连接 的配 电 ２ 树 方 式 。树 干式 的优 点是施 工方 便， 资费用 低 。缺 点是 当配 电干线 故障 时， 投 影 响范 围较 大 。 该方 式一般 适用 于设 备容 量较 小， 对供 电可靠 性要求 不 高和负荷 分布 较 均匀 的场 所 。 （ 链式 。链 式也 是在 一 条供 电干 线上 带 多个用 电设 备或 分配 电箱， 式 ３ ） 链 的优 点是 线路上 无 分支 点， 合 穿管敷 设或 电缆线 路， 资 费用 低 。缺 点是线 适 投 路发 生故 障或设 备检 修时 ， 连设 备全 部停 电， 电的可靠 性差 。该方 式～般 相 供 适应 在供 电可 靠性 要求 不 高的小 容量 设备 。 （ 混合 式 。混合式 包 括树 干式 和放 射式 两种 配 电形式 ， ４ ） 该方 式是 高层 建 筑 中使 用 最 多 的一 种 配 电方 式 。

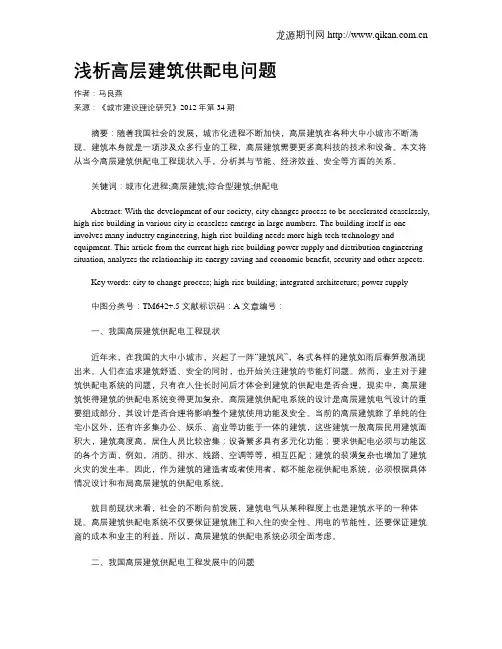

浅析高层建筑供配电问题作者：马良燕来源：《城市建设理论研究》2012年第34期摘要：随着我国社会的发展，城市化进程不断加快，高层建筑在各种大中小城市不断涌现。

建筑本身就是一项涉及众多行业的工程，高层建筑需要更多高科技的技术和设备。

本文将从当今高层建筑供配电工程现状入手，分析其与节能、经济效益、安全等方面的关系。

关键词：城市化进程;高层建筑;综合型建筑;供配电Abstract: With the development of our society, city changes process to be accelerated ceaselessly, high-rise building in various city is ceaseless emerge in large numbers. The building itself is one involves many industry engineering, high-rise building needs more high-tech technology and equipment. This article from the current high-rise building power supply and distribution engineering situation, analyzes the relationship its energy saving and economic benefit, security and other aspects.Key words: city to change process; high-rise building; integrated architecture; power supply中图分类号：TM642+.5 文献标识码：A 文章编号：一、我国高层建筑供配电工程现状近年来，在我国的大中小城市，兴起了一阵“建筑风”，各式各样的建筑如雨后春笋般涌现出来。

高层住宅小区供配电系统接线方案随着城市的发展和人们生活水平的提高，高层住宅小区如雨后春笋般涌现。

为了保障小区居民的正常生活和用电安全，合理设计供配电系统接线方案至关重要。

本文将详细探讨高层住宅小区供配电系统的接线方案。

一、高层住宅小区供配电系统的特点和要求高层住宅小区具有建筑面积大、居住人口多、用电设备种类繁杂等特点。

这就要求供配电系统具备较高的可靠性、稳定性和安全性，以满足居民日常生活和消防等应急用电的需求。

可靠性方面，要确保供电的连续性，尽量减少停电时间和次数。

稳定性则要求电压和频率波动在允许范围内，避免对电器设备造成损害。

安全性是重中之重，要采取有效的接地和防护措施，防止触电事故的发生。

此外，还应考虑节能和环保因素，选择高效的变压器和配电设备，降低能耗。

同时，要便于维护和管理，提高供电效率和服务质量。

二、供配电系统的电源引入高层住宅小区通常采用两路或多路电源进线，以提高供电的可靠性。

电源可以来自市政电网的变电站，一般为 10kV 电压等级。

进线方式可以采用架空线路或电缆敷设。

在选择电源进线时，要充分考虑小区的地理位置、周边电网的分布情况以及供电容量等因素。

如果小区周边有多个变电站可供选择，应优先选择距离较近、供电质量较好的变电站作为电源点。

三、变压器的选择和布置变压器是供配电系统中的核心设备之一，其容量和型号的选择直接影响到供电质量和经济性。

对于高层住宅小区，变压器的容量应根据小区的总用电负荷进行计算。

用电负荷包括居民生活用电、公共设施用电（如电梯、路灯、楼道照明等）、商业用电等。

在计算负荷时，要考虑同时系数和功率因数等因素。

变压器的型号通常选择干式变压器，具有防火性能好、维护方便等优点。

变压器的布置应尽量靠近负荷中心，以减少线路损耗和电压降。

可以在每栋楼或几个楼座设置专用的配电室，安装变压器和配电柜。

四、高压配电系统接线方案高压配电系统一般采用单母线分段接线或双母线接线方式。

单母线分段接线是将母线分成两段，通过分段断路器连接。

（危险源及风险辨识）供配电系统危险有害因素分析供配电系统危险有害因素分析供配电系统危险、危害因素分为两类：⼀类是⾃然灾害如雷击；另⼀类是电⽓设备本⾝和运⾏过程中不安全因素导致的危险、危害，主要有触电、⽕灾、爆炸、断电等，分析如下：1、触电危险供配电设备、设施在⽣产运⾏中由于产品质量不佳，绝缘性能不好；现场环境恶劣（⾼温、潮湿、腐蚀、振动）、运⾏不当、机械损伤、维修不善导致绝缘⽼化破损；设计不合理、安装⼯艺不规范、各种电⽓安全净距离不够；安全措施和安全技术措施不完备、违章操作、保护失灵等原因，若⼈体不慎触及带电体或过份靠近带电部分，都有可能发⽣电击、电灼伤的触电危险。

特别是⾼压设备和线路，因其电压值⾼，电场强度⼤，触电的潜在危险更⼤。

2、⽕灾、爆炸危险各种⾼低压配电装置、电⽓设备、电器、照明设施、电缆、电⽓线路等，如果安装不当、外部⽕源移近、运⾏中正常的闭合与分断、不正常运⾏的过负荷、短路、过电压、接地故障、接触不良等，均可产⽣电⽓⽕花、电弧或者过热，若防护不当，可能发⽣电⽓⽕灾或引燃周围的可燃物质，造成⽕灾事故；在有过载电流流过时，还可能使导线（含母线、开关）过热，⾦属迅速⽓化⽽引起爆炸；充油电⽓设备（油浸电⼒变压器、电压互感器等）⽕灾危险性更⼤，还有可能引起爆炸。

3、雷击危险室外变电站变配电装置、配线（缆）、构架、箱式配电站及电⽓室都有遭受雷击的可能。

若防雷设计不合理、施⼯不规范、接地电阻值不符合规范要求，则雷电过电压在雷电波及范围内会严重破坏建筑物及设备设施，并可能危及⼈⾝安全乃⾄有致命的危险，巨⼤的雷电流流⼊地下，会在雷击点及其连接的⾦属部分产⽣极⾼的对地电压，可能导致接触电压或跨步电压的触电事故；雷电流的热效应还能引起电⽓⽕灾及爆炸。

4、断电危险对⼀级⽤电负荷，如消防⽔泵、⽕灾探测、报警和⼈员疏散指⽰、危险和有害⽓体的探测，泄漏的探测，安全出⼝照明，洗涤塔/有机溶剂的排放，烟尘排放等要求连续可靠供电的设备、设施及场所，⼀旦供电中断发⽣事故，将危及⼈员健康与⽣命安全。

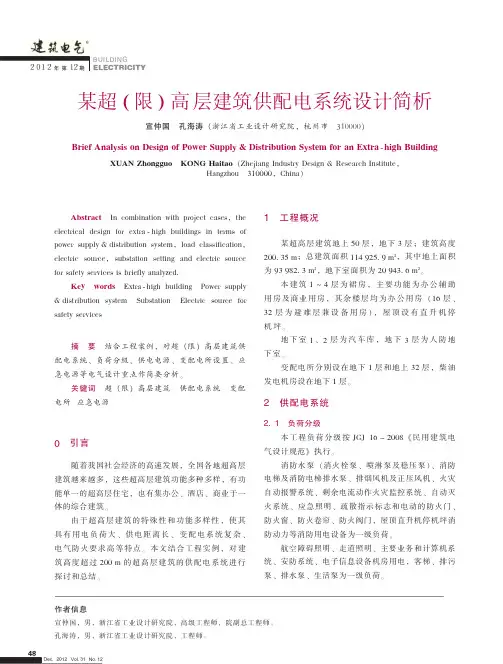

BUILDINGELECTRICITY２０１２年第期１２Brief Analysis on Design of Power Supply&Distribution System for an Extra-high Building XUAN Zhongguo KONG Haitao（Zhejiang Industry Design&Research Institute，Hangzhou310000，China）宣仲国孔海涛（浙江省工业设计研究院，杭州市310000）某超（限）高层建筑供配电系统设计简析作者信息宣仲国，男，浙江省工业设计研究院，高级工程师，院副总工程师。
