二次回路识图

二次回路识图技巧一张完整的电气图主要包括电路原理图（也称为电路图）、技术说明和标题栏。

由于电气设备的外形和结构各不相同，要采用国家统一规定的图形符号和文字符号来表示。

此外根据电气图的不同用途，可以绘制成不同形式，有的可以只绘电路图，以便于了解电路的工作原理和特点；有的只绘装配图，以便于了解各电气元件的安装位置及配线方式等。

对复杂的电路，通常还绘制安装接线图，必要时还要绘制分开表示的接线图、平面布置图等。

电气图中的文字说明和设备元件明细表总称技术说明。

文章说明标注电路的某些要点，安装要求及注意事项。

主电路中通常写在图面的右下方，标题栏的上方；辅助电路中，通常写在图面的右上方。

元件明细表列出电路中元件代号、名称、型号、符号、规格等。

元件明细表以表格形式书写在标题栏的上方，自上而下逐项列出。

标题栏在图的右下脚，其中注有工程名称、设计类别、设计单位、图名、图号、设计人，制图人，审核人等。

1.1图纸的一般规定图是一种严肃的技术文件，它必须有一定的格式，遵守一定的规定。

电气工程图是一种特殊的图，它有其本身的许多规定，除此之外，还必须遵守机械制图、建筑制图等方面的有关规定。

阅读电气工程图必须首先了解这些规定。

1.图幅分区由边框线围成的图面称为图纸的幅面。

幅面大小共分为五类：A0～A4，其尺寸见表1。

当需要较长的图纸时，应采用表2所规定的幅面。

下面例举A3分别留装订边和不留装订边的尺寸，见图1.1（a）、(b) 表1 基表2 较长图纸的实际幅面幅面代号A3×3A3×4A4×3A4×4A4×5尺寸420×891420×1189297×630297×841297×1051（B×L）图1.1 （a）留有装订边的A3图框图1.1 (b) 不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。

二次回路识图----041fe9b7-7156-11ec-95d0-7cb59b590d7d常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（又称背面接线图）、盘面布置图。

(1) . 视图：主电路：从下到上，辅助电路从上到下，从左到右。

如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。

（2)、原理图：对于与二次回路直接相连的一次接线部分绘成三线形式，而其余部分则以单线图表达。

原理图多用于对继电保护装置和自动装置的原理学习和分析或作为二次回路设计的原始依据。

a、原理图中的仪表和继电器用整体形式的设备图形符号表示，但未绘制内部电路图，仅绘制触点连接。

b、原理图是将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起；特点是能使读图人对整个装置的构成有一个整体的概念，并可清楚地了解二次回路各设备间的电气联系和动作原理。

c、缺点：二次接线的一些细节没有充分表达，没有组件内部接线。

接线盒编号、电路编号和导体仅为表示的一部分，仅标记直流电源的极性。

（3）、展开图：展开图和原理图是同一接线的两种表达方式。

a、对二次回路的设备进行扩展，将二次回路分为交流电流回路、交流电压回路、直流回路和信号回路。

b、将不同的设备按电路要求连接，形成各自独立的电路。

1.概念：由相互连接的二次设备组成的电路，用于监测、控制、调节和保护一次设备。

2.任务：反映一次设备的工作状态，控制和调节一次设备，并且当一次设备发生故障时，能使故障部分迅速退出工作，以保证电力系统正常运行。

3.（1）“动态闭合触点”也称为“常开触点”，指动作后闭合的触点。

（2）“动断触点”又称“常闭触点”意为：动作后就断开的触点。

垂直方位（即从上到下，触点动作方向从左到右）水平布局（从左到右，触点向上闭合，触点向下打开）常开触点延时闭合的常开触点常闭触点延时断开的常开触点延时闭合的常闭触点4.断路器跳车主要是指断路器重复跳合闸现象。

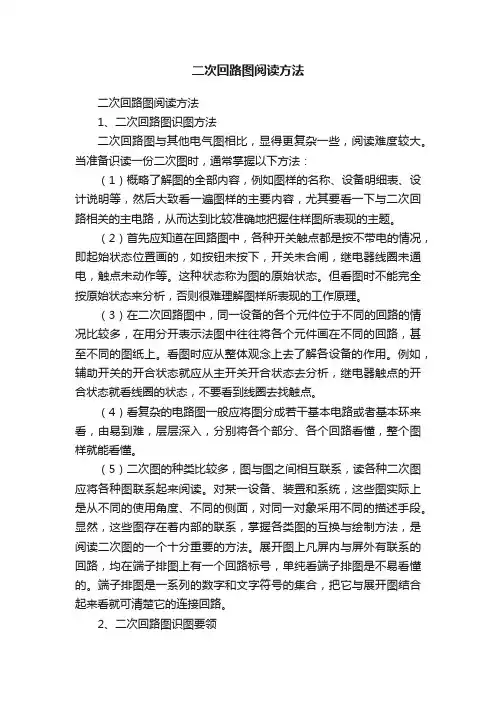

二次回路图阅读方法二次回路图阅读方法1、二次回路图识图方法二次回路图与其他电气图相比，显得更复杂一些，阅读难度较大。

当准备识读一份二次图时，通常掌握以下方法：（1）概略了解图的全部内容，例如图样的名称、设备明细表、设计说明等，然后大致看一遍图样的主要内容，尤其要看一下与二次回路相关的主电路，从而达到比较准确地把握住样图所表现的主题。

（2）首先应知道在回路图中，各种开关触点都是按不带电的情况，即起始状态位置画的，如按钮未按下，开关未合闸，继电器线圈未通电，触点未动作等。

这种状态称为图的原始状态。

但看图时不能完全按原始状态来分析，否则很难理解图样所表现的工作原理。

（3）在二次回路图中，同一设备的各个元件位于不同的回路的情况比较多，在用分开表示法图中往往将各个元件画在不同的回路，甚至不同的图纸上。

看图时应从整体观念上去了解各设备的作用。

例如，辅助开关的开合状态就应从主开关开合状态去分析，继电器触点的开合状态就看线圈的状态，不要看到线圈去找触点。

（4）看复杂的电路图一般应将图分成若干基本电路或者基本环来看，由易到难，层层深入，分别将各个部分、各个回路看懂，整个图样就能看懂。

（5）二次图的种类比较多，图与图之间相互联系，读各种二次图应将各种图联系起来阅读。

对某一设备、装置和系统，这些图实际上是从不同的使用角度、不同的侧面，对同一对象采用不同的描述手段。

显然，这些图存在着内部的联系，掌握各类图的互换与绘制方法，是阅读二次图的一个十分重要的方法。

展开图上凡屏内与屏外有联系的回路，均在端子排图上有一个回路标号，单纯看端子排图是不易看懂的。

端子排图是一系列的数字和文字符号的集合，把它与展开图结合起来看就可清楚它的连接回路。

2、二次回路图识图要领二次回路图的逻辑性很强，在绘制时遵循着一定的规律，看图时若能抓住此规律就很容易看懂。

阅读前首先应弄清楚该张图纸所绘制的继电保护装置动作原理及其功能和图纸上所标符号代表的设备名称，然后再看图纸。

典型电气二次回路识图————————————————————————————————作者：————————————————————————————————日期：断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。

这里以某变电站控制回路图为例，简要说明看图的基本方法。

完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。

完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。

按照上述顺序联接。

下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。

图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。

图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。

如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。

跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。

图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。

合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。

SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。

图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。

电气二次回路识图五要素（快速识图法）看图五要素（快速识图法）。

1、"二次相当于人的经脉"。

了解一次设备如断路器、隔离开关、电流、电压互感器、变压器等。

了解这些设备的功能及常用的掌握、爱护方式，各个电压等级不同，但是断路器的掌握回路基本一样例如220kV线路的单元，“经脉受大脑掌握”，有相同之处，隔离开关的掌握回路基本一样“经脉受大脑掌握”，GIS、HGIS组合电器二次回路除了电气闭锁及SF6气室报警多于一般放开式电气设备，其它基本全都。

同时对应一次设备的TA、TV分别用于检测和继电爱护回路，一次设备的不同，采纳的爱护方式也不同。

因此，从TA、TV的二次回路的图纸可以清楚看到爱护的方式。

2、"公共设备、直流系统要明白"。

查找二次回路的汇合点，集中在公共设备如综自系统的检测部分，断路器、隔离开关的掌握部分，各个单元的TA、YV除了继电爱护回路，一部分集中到监控屏上、电度表屏上。

变电站全部的直流电源来自I、II组蓄电池，直流网络的沟通浮充、向系统供电以及它们的检测设备。

3、"图纸看线圈，急躁找接点"。

图纸中的线圈是最少的，因此无论沟通、直流回路从今切入，查找它们的不止一个的接点，了解它的作用和其它线圈的联系，渐渐形成完整的回路。

4、"继电器线圈有规律"。

继电器的线圈的动作状况在图纸上的状况为原始状态，即断路器在分闸、隔离开关在分闸、沟通回路不带电、熔断器、开关在断开位置，然后依据它动作后的状况观看规律回路。

除了断路器、隔离开关的目的地在合闸、跳闸线圈外，其它的继电器的目的地在接点的动作状况。

5、"对号入座确保无错"。

主要针对绽开图、端子排图及屏后设备安装图。

原则上由上向下、由左向右看，同时结合屏外的设备一起看。

设备名称、回路编号应当对准。
