辐射供冷系统简介和设计初探_缪爱国

  • 格式：pdf
  • 大小：949.10 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

毛细管网辐射供热供冷系统特性分析与工程应用探讨

毛细管网辐射供热供冷系统特性分析与工程应用探讨

０引言传统的供热制冷形式经历了数百年，人们在继承传统文化的同时也在一刻不断地追求着新生事物。

对生活环境舒适感的强烈追求，对生存环境的保护和受到能源资源的限制，促使人们不断研究新方法、新手段、新技术和新设备来满足日益增长的需求，也促使着人们从概念到应用都发生着巨大变化。

大量新理念、新方式经过时间的检验，成功、夭折皆有之，从“告别空调暖气时代”观点的宣传、到国家节能减排的强制要求，促使人们冷静地考虑如何将概念与现实有机地结合起来，作为工程技术人员，考虑更多的是应如何将成熟的工程技术尽快推向社会。

对于传统的辐射供暖，人们并不陌生，特别是地板辐射采暖，从理论上符合人体生理感觉，从感觉上舒适性好，从工程应用上技术成熟，也是国家节能环保的推广技术。

对于辐射供冷，至今存在争议，对不同位置辐射供冷方式的舒适感也存在着不同的意见，目前研究多利用仿真模拟技术进行，人体真实感觉效果是否与模拟效果相吻合还有待进一步证实。

由于受到围护结构结露等问题的困扰，辐射供冷还需要采取相应的技术措施。

１毛细管网辐射供热供冷系统介绍辐射供热供冷系统有多种形式，毛细管网辐射供热供冷系统只是其中一种新的形式，通过遍布在结构体表的毛细管内流动的液体来传递热量，调节自身机体温度并与周围环境保持平衡。

由于该系统形式符合“减排增效”和充分利用低品位能源的原则，受到大家的关注。

１．１工作原理毛细管网辐射供热供冷系统模拟植物叶脉和人体的毛细血管机制，形成毛细管网，利用毛细管网散热面积大、换热效率高的优势，利用毛细管网表面或辐射体表面与室内空气较小的温差，与人体或周边环境进行有效地热交换，从而达到调节房间温度的作用。

事实上，这种毛细管换热器还不能离开循环泵进行自然循环流动，并不是真正意义上的毛细管。

１．２毛细管网的组成毛细管网是由两根２０ｍｍ的供回水联管与若干毛细管组成的集分水式结构，联管与外径为４．３ｍｍ、壁厚０．９ｍｍ、长度为１￣６ｍ、间距为４０￣１２０ｍｍ，的毛细管连接，形成不同面积的网栅，其宽度也可根据房间尺寸定制，最大可达１０００ｍｍ。

辐射供冷系统

辐射供冷系统

辐射供冷系统
辐射供冷系统是一种利用辐射的方式为建筑物提供冷却的系统。

这种系统通过辐射的方式将建筑物内部的热量转移至冷媒，从而实现冷却效果。

辐射供冷系统主要由辐射板和冷媒组成。

辐射板一般由铝合金制成，具有较高的导热性能和辐射效果。

冷媒则通过管道流动，与辐射板接触，将热量吸收并带走。

辐射供冷系统的工作原理是：建筑物内部的热量通过对流和辐射方式传递到辐射板上，然后被冷媒吸收并运输到其他地方进行排放。

这种方式相比传统的空调系统，能够更均匀地分布冷量，提高空间的舒适度。

辐射供冷系统具有一定的优势，包括能耗低、噪音小、空气干燥度低等。

另外，由于不需要空气循环，辐射供冷系统还可以减少空气中的传染性病菌传播的风险。

然而，辐射供冷系统也存在一些限制，例如对天花板高度和墙面材料的要求较高，在寒冷的环境中可能需要辅助加热等。

总的来说，辐射供冷系统是一种新型的供冷方式，具有一定的优势和适用性，但在实际应用中需要根据具体情况来选择和设计。

第5章辐射采暖与辐射供冷

第5章辐射采暖与辐射供冷

第5章 辐射采暖与辐射供冷5.1 定义与分类5.1.1 辐射采暖(供冷)定义主要依靠供热(冷)部件与围护结构内表面之间的辐射换热向房间供热(冷)的采暖(供冷)方式称为辐射采暖(供冷)。

辐射采暖与对流采暖的主要区别：辐射采暖时，房间各围护结构内表面(包括供热部件表面)的平均温度m s t .高于室内空气温度R t ，即m s t .> R t对流采暖时，m s t .< R t 。

通常称辐射采暖的供热部件为采暖辐射板。

辐射供冷时,房间各围护结构内表面(包括供冷部件表面)的平均温度m s t .低于室内空气温度R t ，即m s t .<R t5.1.2 辐射板的分类1.按与建筑物的结合关系埋管式辐射板：将通冷、热媒(冷冻水或热水)的金属管或塑料管埋在建筑结构内，与其合为一体，如图5-1(a)；风道式辐射板：利用建筑结构内的连贯空腔输送热媒(热空气等)向室内供热，如图5-l(b)。

图5-1 与建筑结构结合的辐射采暖板(整体式)(a)埋管式 (b)风道式l-防水层 2-水泥找平层 3-保温层 4-采暖辐射板5-钢筋混凝土板 6-加热管(流通热媒的钢管) 7-抹灰层贴附式辐射板：将辐射板贴附于建筑结构表面，如图5-2所示。

单体式：由加热管1、挡板2、辐射板3(或5)和隔热层4制成的金属辐射板。

如图5-3所示。

单体式辐射板还可串联成带状辐射板吊在顶棚下，挂在墙上或柱上，如图5-4。

吊棚式辐射板：将通热媒(或冷媒)的管道4、隔热层3和装饰孔板5构成的辐射面板用吊钩挂在房间钢筋混凝土顶板2之下，如图5-5所示。

这种辐射板也常用于辐射供冷。

2．采暖辐射板按其位置5.1.3 辐射采暖的特点1．辐射供暖比对流供暖舒适辐射采暖同对流采暖相比，↑围护结构内表面温度 (R m s t t .)，创造了对人体有利的热环境，↓人体向围护结构内表面的辐射放热量，热舒适度增加。

辐射采暖同对流采暖相比，↑辐射换热的比例，但仍存在对流换热。

三种方式辐射供冷室内热环境对比分析

三种方式辐射供冷室内热环境对比分析

三种方式辐射供冷室内热环境对比分析陈露;廖胜明【摘要】辐射供冷是一种舒适、节能的新型空调形式.为了比较相同面积顶板、地板和墙壁三种不同辐射供冷方式与置换通风相结合系统的室内热环境情况,建立供冷系统室内数值模刑并运用DTRM辐射模型进行不同供冷情况的数值模拟.对室内垂直温差、吹风感、PMV-PPD指标及能量利用效率进行分析比较,发现在统一设置参数下顶板辐射供冷系统热舒适指标最为理想,地板辐射供冷系统最差;但足地板辐射供冷系统能量效率最高.计算为合理优化各不同系统提供了一定的理论依据.【期刊名称】《建筑热能通风空调》【年(卷),期】2010(029)003【总页数】4页(P53-56)【关键词】辐射供冷;置换通风;热环境;热舒适【作者】陈露;廖胜明【作者单位】中南大学能源科学与工程学院;中南大学能源科学与工程学院【正文语种】中文与传统空调完全利用空气对流换热实现房间冷却不同，辐射供冷主要利用辐射换热方式实现房间冷却的目的，辐射制冷具有直接、高效、舒适等优点，近年来得到广泛关注。

辐射板可以布置在天花板、地板或墙壁，形成不同的辐射供冷方式[1]。

置换通风是利用室内的密度差而使污浊热气流上升来实现空气调节的，通常，其送风装置靠近地板布设，下送上回，调节室内湿度防止结露并提供一定的冷量及新鲜空气。

辐射供冷系统加上辅助置换通风相结合，供冷与通风合理分工，具有节约能源，换热量更大，提供新风，提高舒适度等诸多优点，得到了更为广泛的应用[2、3]。

本文对顶板、地板、墙壁三种辐射供冷方式与置换通风相结合的系统进行室内热环境数值模拟，对室内热环境进行了分析对比研究。

1 物理问题和数学模型1.1 物理问题本文研究对象是长沙地区一间单人办公室，房间尺寸为2600 mm×2200mm×2700 mm，一面南外墙，假设人体处于房间正中间坐姿，将坐姿人体简化成由长方体组合而成[4]，高度1200 mm，不考虑室内其他热源影响，地面与其他墙面设为绝热，风口尺寸400 mm×200 mm，下送上回，如图1所示。

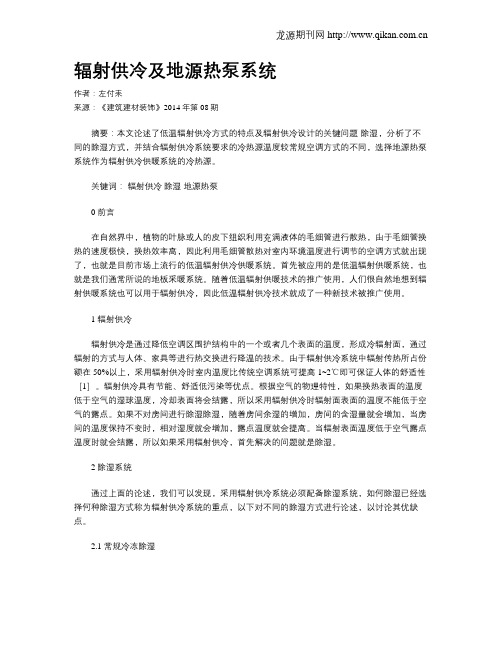

辐射供冷及地源热泵系统

辐射供冷及地源热泵系统

辐射供冷及地源热泵系统作者：左付耒来源：《建筑建材装饰》2014年第08期摘要：本文论述了低温辐射供冷方式的特点及辐射供冷设计的关键问题-除湿，分析了不同的除湿方式，并结合辐射供冷系统要求的冷热源温度较常规空调方式的不同，选择地源热泵系统作为辐射供冷供暖系统的冷热源。

关键词：辐射供冷除湿地源热泵0 前言在自然界中，植物的叶脉或人的皮下组织利用充满液体的毛细管进行散热，由于毛细管换热的速度极快，换热效率高，因此利用毛细管散热对室内环境温度进行调节的空调方式就出现了，也就是目前市场上流行的低温辐射供冷供暖系统。

首先被应用的是低温辐射供暖系统，也就是我们通常所说的地板采暖系统。

随着低温辐射供暖技术的推广使用，人们很自然地想到辐射供暖系统也可以用于辐射供冷，因此低温辐射供冷技术就成了一种新技术被推广使用。

1 辐射供冷辐射供冷是通过降低空调区围护结构中的一个或者几个表面的温度，形成冷辐射面，通过辐射的方式与人体、家具等进行热交换进行降温的技术。

由于辐射供冷系统中辐射传热所占份额在50%以上，采用辐射供冷时室内温度比传统空调系统可提高1~2℃即可保证人体的舒适性［1］。

辐射供冷具有节能、舒适低污染等优点。

根据空气的物理特性，如果换热表面的温度低于空气的湿球温度，冷却表面将会结露，所以采用辐射供冷时辐射面表面的温度不能低于空气的露点。

如果不对房间进行除湿除湿，随着房间余湿的增加，房间的含湿量就会增加，当房间的温度保持不变时，相对湿度就会增加，露点温度就会提高。

当辐射表面温度低于空气露点温度时就会结露，所以如果采用辐射供冷，首先解决的问题就是除湿。

2 除湿系统通过上面的论述，我们可以发现，采用辐射供冷系统必须配备除湿系统，如何除湿已经选择何种除湿方式称为辐射供冷系统的重点，以下对不同的除湿方式进行论述，以讨论其优缺点。

2.1 常规冷冻除湿常规冷冻除湿系统，空气在冷却过程中，随着温度下降，当冷却设备盘管表面温度低于空气露点温度时，空气中的水汽就会凝结在上面，这是一个从等湿减焓到减湿减焓的连续过程。

辐射供冷系统简介和设计初探

辐射供冷系统简介和设计初探
电子设 备 的增加 ，房 间 的冷 负荷 也 逐渐 增 大 ，由于 传 统空 调送 风温 差 的 限制 ，不得 不 增大 送风 量 ，但 这样 又 会 引起 室 内风 速有 超标 的危 险 。 辐射 供冷 能 将 显热 和潜 热分 开 处理 ，很好 的解 决 了这个 问题 。
士 。辐射 供冷 的优 越 性主 要体 现在 以下 几个 方面 ：
［ ｙ ｒｓ ｅｌ ｇ ｄｉ ｔ ｏ ｌ ｇ ａｅｓ Ｒ Ｐ；ｒ ｃ ｌ；ｈ ｒｃ ｒｄ ｓ ｉｇ ｔｏ ． Ｋｃｗｏｄ ］Ｃ ｉｎ ａ ｏｉ ｎ ｌ Ｃ Ｃ ） ｉ ｉ ｅｃ ａａｔ ； ｅｉ ｎ ｈ ｄ ｉ Ｒａ ｎ Ｃ ｎ Ｐ （ ｐｎｐ ｅ ｎ ｇ ｍｅ
Ｏ 引言
利用 辐射 技 术供 冷起源 于 上世 纪 ８ ０年代 的欧 洲 。 目前 为止 ， 射供 冷 已经在 欧洲 的各大 商场 、 到 辐
ｃ ｎ ｉ ｏ ｉ ｇ Ａｔ ａ ｔ ｘ ｌ ｉ ｈ ｒ ｃ ｄ ｒ ｓ ｆ ｅ ｉ ｎ ｎ ｏ ｄ ｔ ｎ ｎ ． ｅ ｐ ａｎ ｔ ｅｐ ｏ ｅ ｕ ｅ ｓｇ ｉ ｇａ ＣＲＣ ｙ ｔｍ ｙ ｓ ｏ ｎ ｘ ｍｐ ｅ ｉ ｌ ｗｅ ｓ ｏ ｄ Ｐ ｓ ｓｅ ｂ ｗｉ ｇ ａ ｅ ａ ｌ ． ｈ ｎ
Ｄｅ ｉ ｎｉ ｅ ｈｏ ｓｇ ｎｇ Ｍ ｔ ｄ Ｍ ｉ ｏＡｉ ｏ ａ ｇｕ Ｈｕ ｉ － ｏ Ｈａ ቤተ መጻሕፍቲ ባይዱ
（． ｉｇＩｓｔｔ ｏ Ｒ ｉ ｙＴ ｃ ｎ ｌｇ，ｕ ｈ ｕ２ ５ ０ ； １ Ｎ ｎ ｔｕｅ ｆ ａｌ ｅｈ ｏｏ ｙＳ ｚ ｏ ，１０ ２ ｎｉ ｗａ ２ Ｃ ｅ ｇ ｕ ｅｏ ａｔ ｏａｉ ａ ａｄＴ ｃｎｃｌ ｏｌｇ， ｈｎ ｄ ，ｌ０ １ ． ｈ ｎ ｄ ｒｎｕｉＶ ｃｔ ｎ ｅｈ ｉ ｌ ｅ Ｃ ｅ ｇ ｕ６ ０ ２） Ａ ｃ ｏｌｎ ａＣ ｅ ［ ｂ ｔａｔ ｅｌ ｇＲａｉ ｔＣ ｏｉ ａｅｓ（ Ｒ Ｐ ｓｃ ｎｉｅｅ ｓａｎ ｗｙ ｄｖ ｌｐｄ ｔ ｈ ｉ ｅ Ｔ ｅｓｐ ｒ ｄ ｏ ｅ ｅ Ａ ｓｒｃ］Ｃ ｉｎ ｄａ ｏ ｌ ｇＰ ｌ Ｃ Ｃ ）ｉ ｏｓ ｒｄａ ｅ ｌ ｅ ｅ ｅ ｃ ｑ ． ｈ ｕ ｅ ｏ ￣ ｖ ｒ ｈ ｉ ｎ ｎ ｎ ｄ ｏ ｅｎ ｕ ｉ ｔ

毛细管辐射供冷技术概述

主要由铝制或不锈钢制板 材和毛细管网组成，用于 辐射换热，实现室内制冷。
循环水系统
包括水泵、储水箱、过滤 器等，用于提供循环水， 通过毛细管网进行热交换。
控制系统
用于监测和控制室内温度、 湿度等参数，调节循环水 流量和温度。
工作流程
制冷剂在制冷机中蒸发，吸收热量， 然后通过压缩机压缩成高温高压气体， 进入冷凝器中冷凝成液体，释放热量。
要点二
详细描述
大空间、高效、节能
在大型公共场所，如商场、体育馆等，由于空间较大，传 统的空调系统难以满足大空间的制冷需求。毛细管辐射供 冷系统能够克服这一难题，通过大面积的辐射板，将冷量 均匀传递到室内各个角落，实现高效、节能的制冷效果。 该系统能够满足大型公共场所大空间制冷的需求，提高室 内环境的舒适度，同时降低运行成本。
优势
高效节能
毛细管辐射供冷技术利用辐射换热的方式，能够 直接将热量从人体表面带走，减少了传统对流换 热方式带来的能量损失，从而实现高效节能。
空间利用率高
毛细管辐射供冷技术采用隐蔽式安装，不占用室 内空间，使得室内空间得到更加充分的利用。
舒适性高
由于毛细管辐射供冷技术能够根据人体舒适度的 需求进行温度调节，因此能够提供更加舒适的环 境温度，避免了传统空调系统带来的冷风直吹和 室内温度波动的问题。
特点
具有高效、节能、环保、舒适等 优点，能够实现室内环境的均匀 制冷，提高居住舒技术利用水或其他溶 液在毛细管中流动，通过蒸发和冷凝 过程实现制冷效果。
工作流程
水或其他溶液在毛细管中流动，吸收 室内热量并排放到室外，从而实现室 内制冷。
应用领域
住宅建筑
公共设施
环境湿度控制
毛细管辐射供冷技术能够通过调节辐射板的水流 量和温度，实现对环境湿度的控制，从而提供更 加舒适的环境湿度。

辐射供冷系统简介和设计初探

辐射供冷系统简介和设计初探
缪爱国;霍海娥
【期刊名称】《制冷与空调（四川）》
【年(卷),期】2008(022)006
【摘要】辐射吊顶系统供冷是一项新技术,其最大的优越性在于极高的室内空气质量和节能潜力.介绍了辐射吊项系统的原理、分类和结构形式,与一般传统空调做了对比,着重指出了这种新技术的优势.文章的最后举了一个假想的例子来说明辐射吊顶的设计方法和选型方法.
【总页数】7页(P96-101,92)
【作者】缪爱国;霍海娥
【作者单位】南京铁道职业技术学院苏州校区,苏州,215002;成都航空职业技术学院,成都,610021
【正文语种】中文
【中图分类】TU831
【相关文献】
1.楼板辐射供冷系统关键技术研究和设计 [J], 潘云钢;丁高;宋孝春;张亚立
2.新风与地板辐射联合供冷系统的设计研究 [J], 刘海;付祥钊
3.辐射供冷系统工程设计应用探讨 [J], 牛爱明;狄玉辉
4.地板辐射供冷系统室内平均辐射温度的计算方法及壁面发射率因素分析 [J], 胡斌; 陈金华; 姚润明; 杜晨秋; 朱悦宁; 国德防
5.多种送风工况地板辐射供冷系统热舒适性研究 [J], 赵培文;栗浩;张林华
因版权原因，仅展示原文概要，查看原文内容请购买。

【CN209683985U】一种海水直接辐射供冷采暖式环境控制系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196589.5(22)申请日 2019.02.14(73)专利权人 江苏科技大学地址 212003 江苏省镇江市梦溪路2号(72)发明人 施红　张研　耿珊珊　王均毅　陈佳敏　夏燕琴　王敏俊　陈育平　杜军　温华兵　(74)专利代理机构 南京正联知识产权代理有限公司 32243代理人 王素琴(51)Int.Cl.B63J 2/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种海水直接辐射供冷采暖式环境控制系统(57)摘要本实用新型公开了一种海水直接辐射供冷采暖式环境控制系统，包括制冷模块、制热模块、辐射模块、水源模块、新风模块以及控制柜；本实用新型提供的海水直接辐射供冷采暖式环境控制系统为在舱室中长期工作和生活的人员创造了健康舒适节能的人工环境：辐射式空调利用海水作为载冷（热）介质，为舱室提供了温湿度适当的环境，实现温、湿度独立控制，不仅节约了能源，还降低了吹风感，降低了噪声，可以满足人们对舒适性的要求，而且系统结构简化，节约成本。

权利要求书1页 说明书5页 附图2页CN 209683985 U 2019.11.26C N 209683985U权　利　要　求　书1/1页CN 209683985 U1.一种海水直接辐射供冷采暖式环境控制系统，其特征在于：包括制冷除湿模块、制热模块、辐射模块、水源模块、新风模块以及控制柜；其中，所述制冷除湿模块包括冷冻机组以及混合式制冷除湿机，所述冷冻机组经管路与所述混合式制冷除湿机连接；所述制热模块包括锅炉以及换热器，所述锅炉通过管路与所述换热器连接，所述锅炉与淡水池连通；所述辐射模块包括辐射板，所述辐射板安装在舱室内壁上，在所述辐射板的两端分别设置辐射板入口和辐射板出口，所述辐射板入口通过入口管路分别与换热器和第二阀门相连；所述水源模块包括海水进口、海水管路以及总水泵；所述新风模块包括新风口、过滤器、排风口以及风机；所述控制柜控制各个管路上阀门的关闭和开始。

毛细管网低温辐射供暖供冷系统探讨

毛细管网低温辐射供暖供冷系统探讨摘要：毛细管网辐射供暖供冷系统作为一种新型低温热水辐射供暖方式，具有舒适、卫生、环保、高效率、低能耗、可利用低品位能源等诸多优势，有着巨大的应用潜力和研究价值。

为促进毛细管网辐射供暖系统的推广和应用，本文对毛细管网辐射供暖系统开展探讨。

关键词：毛细管网；辐射供暖；供暖供冷系统引言毛细管辐射供暖供冷系统末端因其具有人体感觉舒适、温度调节均匀、可以利用低品质冷热源、减少占用有效使用空间等特点逐渐得到推广和应用。

除可以利用传统能源（电，煤炭，燃气等），还可以和热泵配合使用，利用空气源、水源、地源等低品位冷热源，满足夏季制冷及冬季供暖的要求。

既可以集中设置也可以分散设置，系统灵活多变，可满足大部分用户的需求。

一、毛细管网供热系统的优势可有效利用低温热源，节能环保：由于毛细管网散热面积较大，供水温度为28~32℃，低于传统地暖热源所需的50~60℃，故可采用空气源、水源、太阳能、地源等可再生低品质能源。

以达到节能环保的目的。

目前我国也在积极推广这一绿色环保的新型设备。

利用可再生能源、工业废热、污废水、空气能、太阳能等能源上，毛细管网系统具有较大潜力和研究价值。

毛细管网传热均匀，同时以热辐射、对流的方式向室内散热，体感温度比室内实际温度高2~3℃。

与对流散热相比，要想达到同样供暖效果，计算以地板辐射供暖系统热负荷时，所取的室内设计温度降低2~3℃，或辐射供暖热负荷为传统对流供暖总热负荷乘以系数0.90~0.95。

人体感觉舒适，卫生环境良好：毛细管网末端主要通过形成的辐射方式进行供暖或制冷。

辐射供暖一般敷设于地面，当地面有效传热面积不足时，可敷设再墙面、顶棚等位置。

当敷设于地面时，由于热量从下向上传导，垂直温差小，人体感觉舒适；由于其是辐射供热，不产生强烈的空气对流，故没有吹风感，减小了室内空气中灰尘、病毒细菌、皮屑等扩散传播的可能性，从而提高了室内的卫生环境水平，从一定程度上保障了人体的健康。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

0 引言
利用辐射技术供冷起源于上世纪 80 年代的欧 洲。到目前为止，辐射供冷已经在欧洲的各大商场、 银行、超市得到了广泛的应用,尤其是在德国和瑞 士。辐射供冷的优越性主要体现在以下几个方面： (1)传统空调传递热量的介质主要是空气，但是空气 比热容只有水的 1/4200，在传递同样热量的条件下 所需的水量远小于空气，辐射供冷在输配传热介质 上的耗能要比传统空调小得多。(2)传统的风机盘管 加新风系统噪音大，冷凝水不易排出，容易造成细 菌滋生，但辐射供冷不存在这样的问题。(3)传统的 空调如果要想实现温、湿度的同步控制，一般需要 对新风再热，导致能耗增加，唯一的解决途径就是
方案二：冷冻机出来的冷冻水先对独立新风系 统进行处理后再供给辐射供冷系统。一般处理过新 风的冷冻水为 12℃，低于辐射供冷对冷冻水温的 要求，所以要在辐射供冷回水处装三通，以便调节 辐射供冷的水温。这样的设计相当于利用了冷冻水 两次，充分利用了其吸收热量的能力，能够有效的 降低冷量损失。
方案三：为独立新风和辐射供冷各设一套冷冻 水系统。独立新风系统和辐射供冷系统的水温要求 相差比较大，这样设计有很强的针对性，可以降低 系统能耗。但是这样的设计初投资比较大。
辐射供冷要求独立新风系统必须把室内的全 部潜热负荷(湿负荷)去除，要求送风的含湿量必须 足够小。笔者曾经对比过同样的一间房间采用全空 气系统和辐射供冷系统加顶送独立新风系统，全空 气系统送风温度 17.2℃，含湿量 11.8g/kg，而辐射 供冷要求送风温度为 14.2℃，含湿量 9.7g/kg，辐 射供冷的送风温度和含湿量要更低。在我国北方地 区，一般采用 6℃冷冻水冷却除湿能够完全满足辐 射供冷系统新风的要求。若对送风温度有严格要 求，则必须对新风进行再热，但是这样做主动式冷梁和被动式冷梁
2 辐射供冷的设计特点
辐射供冷系统在去除室内负荷的过程与传统
·98·
制冷与空调
2008 年
空调有着根本的区别。辐射是把显热负荷和潜热负 荷分开去除；而传统空调是把显热和潜热同时去 除。所以二者在设计方面也有着很大的差异。 2.1 辐射供冷与独立新风系统结合
辐射式供冷还可以用于供热，但是水平温度的 不均匀性必须控制在 3.5K 以内，不允许出现有人 的一侧过热或过冷的现象。而且房间垂直方向的温 差不容许超过 2K，靠近窗户侧空气的温度降也要 控制在容许范围内。虽然辐射供冷也可以用于供 热，但是效果并没有像在供冷中那样显著，因此一 般不用于供热。 1.2 对流式 1.2.1 吊顶式
被动式冷梁与主动式冷梁最大的区别在于它 没有新风参与室内的对流换热，只是室内空气参与 的一个封闭循环。被动式冷梁下方气流速度也比较 大，与主动式冷梁，被动式冷梁也不能直接布置在 工作人员上方，夏季其下方的风速不能超过 0.25m/s，冬季不能超过 0.15m/s。被动式冷梁供冷 能力可以达到 400W/m。
天花板顶送风方式的主要优点在于一方面顶 送风设计、施工和维修的技术都比较成熟，与辐射 供冷相匹配的独立新风可以直接选取和全空气系 统相似的空调机组。而且全空气系统送风温差可以 选的略大(8℃～12℃)，再配合使用具有高吸入性的 旋流风口，这样经过冷却除湿后的新风可以不经过 再热直接送入房间，人员不会有吹风感，既保证了 舒适性又节约了能耗；另一方面，顶送风可以加强 辐射供冷板表面附近空气的扰动，强化了换热，可 以提高辐射供冷板的供冷量。
A Brief Introduction of the Ceiling Radiant Cooling Panels (CRCP) and Initial Exploration of the Designing Method
Miao Aiguo1 Huo Haie2
(1.Nanjing Institute of Railway Technology,Suzhou,215002; 2. Chengdu Aeronautic Vocational and Technical College, Chengdu,610021) 【Abstract】Ceiling Radiant Cooling Panels (CRCP) is considered as a newly developed technique. The superiority over the traditional air conditioning lies in its energy saving and better thermal comfort. This article introduces the working principle, classification and the structure of the CRCP system, meanwhile we make a comparison between the CRCP and the traditional air conditioning. At last we explain the procedures of designing a CRCP system by showing an example. 【Keywords】Ceiling Radiant Cooling Panels(CRCP);principle; character; designing method.
辐射供冷水系统比较复杂，主要体现在水系统 要提供两组不同温度的冷冻水来满足需要。辐射供 冷系统的冷冻水温一般在 15℃～20℃之间，一般 我们可以通过以下 3 种方案设计水系统。
方案一：辐射供冷和独立新风共享一套水系 统。水系统分两路，一套供给独立新风系统另一套 供给辐射供冷系统，辐射供冷所需水温较高，通过 板式换热器制得。该种系统设计简单，易于控制。
辐射式进一步可分为楼板式和吊顶式。楼板式 进而可以分为毛细管式和混凝土式。毛细管式一般 使用内径很小的塑料管；塑料管紧密排布，供冷能 力比较小，一般为 40～65 W/m2。混凝土式是把冷 冻水管直接埋入房间天花板的混凝土中，与建筑围 护结构形成一体，它的供冷能力更小一些，大约 30 W/m2，一般用于满足建筑基础冷负荷。吊顶式 具有闭式平滑表面，其辐射换热一般占总换热量的 60%，对流换热量占 40%。它一般直接悬吊在天花 板下方，有时会在吊顶板上穿一些小孔，然后在铜 盘管上敷设吸声垫，起到吸声的作用。吊顶式在房 间垂直方向上温度波动极小，一般在±0.5K 以内。 一 般 不 超 过 0.1m/s ， 能 提 供 的 冷 量 不 超 过 100W/m2。辐射换热而引起室内空气的自然对流风 速很小，室内人员没有吹风感。辐射式供冷一般应 用于冷负荷不太大的场合，如办公室、学校、银行。
置换通风有时也可以与辐射供冷相匹配，它的 换气效率、能量利用效率都高于天花板顶送空气系 统。但是由于置换通风要求的送风温差不宜大，一 般要控制在 3℃以内。如若使用置换通风与辐射供 冷相匹配，必须要对新风进行再热，虽然获得了较 高的空气质量，但是浪费了能源，总体来说效果不 如天花板顶送方式。 2.3 除湿方式的选择
牺牲温湿度中的一项，这样就相当于牺牲了室内的 热舒适性；而辐射供冷可以实现温湿度分开控制， 且辐射供冷在室内形成的温度梯度很小，风速极 小，达到良好的室内舒适性。(4)随着现代办公室中 电子设备的增加，房间的冷负荷也逐渐增大，由于 传统空调送风温差的限制，不得不增大送风量，但 这样又会引起室内风速有超标的危险。辐射供冷能 将显热和潜热分开处理，很好的解决了这个问题。 因此辐射供冷有着传统空调无法比拟的优势，但是 辐射供冷在我国起步较晚，至今还未有实际场所大 面积的应用，仅仅停留在理论研究和实验室论证阶 段，但是随着国家提倡的节能减排政策愈来愈受到 重视和人们对室内环境要求日益增高，辐射供冷也
【摘 要】 辐射吊顶系统供冷是一项新技术，其最大的优越性在于极高的室内空气质量和节能潜力。介绍了 辐射吊顶系统的原理、分类和结构形式，与一般传统空调做了对比，着重指出了这种新技术的优 势。文章的最后举了一个假想的例子来说明辐射吊顶的设计方法和选型方法。
【关键词】 辐射供冷；原理；特点；设计方法 中图分类号 TU831 文献标识码 B
对流式吊顶一般开有强化空气流动的缝隙，以 增强对流换热，其对流换热所占比例在 50%以上， 有时甚至可以达到 70%。对流式系统在垂直房间高 度上的温差也很小，一般在±2K 以内。对流式供冷 最大能够提供的冷量不超过 150W/m2。与辐射式供 冷相比，对流式引起室内空气流动的风速稍大，但 也不会超过 0.15m/s。这种供冷方式应用于冷负荷 比较大的场所，如商场、超市、博物馆和展览室等
辐射供冷不能去除室内的潜热负荷，所以潜热 负荷必须采用其它手段去除。另外，根据室内空气 品质和正压排风的要求必须向房间供给新风，因此 可以利用独立新风来承担室内的潜热负荷。 2.2 送风方式的选择
在送风方式的选择上，从原则上来说，辐射供 冷可以和任意一种送风方式相结合。但是考虑到送 风还必须要保证室内有良好的热舒适性，不能有强 烈的吹风感，而且要尽量节约能耗的要求，一般选 择天花板顶送风方式。
第 22 卷第 6 期
缪爱国，等：辐射供冷系统简介和设计初探
·99·
辐射吊顶
接 制 冷 机
自由冷却
方案一
辐射吊顶
接 制 冷 机
场所。 1.2.2 冷梁
冷梁与环境之间的热交换绝大部分是通过对 流进行的，对流换热的比例可以达到 90%—95%。 冷梁按有无新风通入又可以进一步分为主动式冷 梁和被动式冷梁。
主动式冷梁有新风通入，新风以极高的速度进 入冷梁，高速流动的新风产生负压，诱导周围空气 一同进入冷梁，与冷梁内的冷盘管对流换热降低室 内空气的温度。主动式冷梁出风口气流流速比较 高，不能直接布置在工作人员的正上方。根据主动 式冷梁出风口的数目可以分为单侧送风和双侧送 风。单侧送风主要敷设于房间天花板边缘处；双侧 一般布置在天花板中间。这种供冷系统能力比较大, 可以达到 620W/m。用于冷负荷非常高的场所。
由于辐射供冷系统对冷冻水的要求比较高，这 就给寻找替代冷源使用留下了空间。在过渡季节可 以使用冷却塔为辐射供冷系统提供冷源。在地下水 资源丰富、温度比较低的地区，也可以利用地下水 直接供冷。这样就凸显了辐射供冷的节能潜力。
