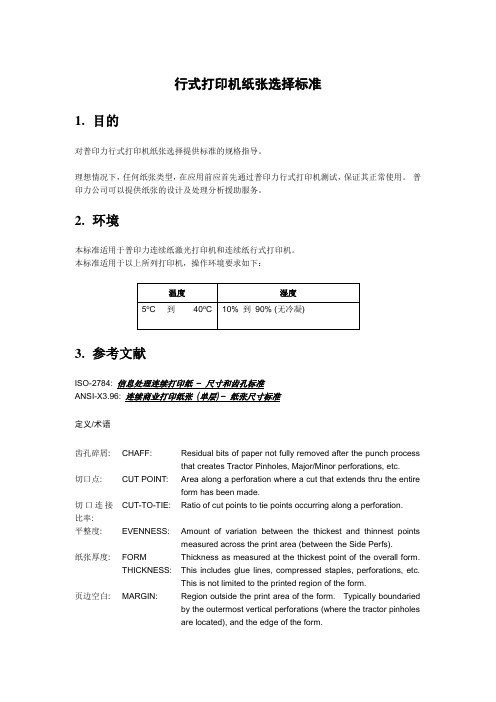

行式打印机纸张选择标准1. 目的对普印力行式打印机纸张选择提供标准的规格指导。
理想情况下，任何纸张类型，在应用前应首先通过普印力行式打印机测试，保证其正常使用。
普印力公司可以提供纸张的设计及处理分析援助服务。
2. 环境本标准适用于普印力连续纸激光打印机和连续纸行式打印机。
本标准适用于以上所列打印机，操作环境要求如下：3. 参考文献ISO-2784: 信息处理连续打印纸–尺寸和齿孔标准ANSI-X3.96: 连续商业打印纸张(单层) –纸张尺寸标准定义/术语齿孔碎屑: CHAFF: Residual bits of paper not fully removed after the punch processthat creates Tractor Pinholes, Major/Minor perforations, etc.切口点: CUT POINT: Area along a perforation where a cut that extends thru the entireform has been made.切口连接比率:CUT-TO-TIE: Ratio of cut points to tie points occurring along a perforation.平整度: EVENNESS: Amount of variation between the thickest and thinnest pointsmeasured across the print area (between the Side Perfs).纸张厚度: FORMTHICKNESS: Thickness as measured at the thickest point of the overall form. This includes glue lines, compressed staples, perforations, etc. This is not limited to the printed region of the form.页边空白: MARGIN: Region outside the print area of the form. Typically boundariedby the outermost vertical perforations (where the tractor pinholesare located), and the edge of the form.打印区域: PRINT Region where printing occurs, always between the side perfs.AREA:打印部位:PRINT STATION:Area within the printer where actual impacts associated with printingtakes place on the form.钉紧孔: STAPLE: Punch-cut fastening stitch(es) located along the vertical edge and within the side perf region of a multipart form.隆起:TENTING:Measured thickness difference between print area of the form and the peak thickness of a Major Perf. Typically caused by overly stiff perfs or mis-registration of inner parts of multi part forms.连接点:TIE POINT:Area along a perforation between cut points. The following figures will assist in the definition of terms found throughout this document.图1: 连续纸张基本术语图2: 撕纸线向内和向外定义Side View of formInward Perf图3: 撕纸线切口点和连接点定义PERFORATION4. 指导标准4.1 应用环境：我们建议所有纸张在正式使用之前，在应用环境中调节24小时。
PRINTRONIX行式打印机简易使用手册印邦科技2005年11月8日二、安装。
1、电源要求1．1打印机使用单独的交流电源插头，电压在220V，电流为5安培，频率50或60HZ。
1．2工作习惯，打印之前开机，下班关机，中途不用关机。
1．3打印中有异味或异样响动，请关机联系服务工程师。
2、色带的安装2．1、将打印纸厚度控制杆抬起到最大位置，然后按住右边的卡子上的插销，将色带轴套到右卡子上，色带经过右边色带导向器，进入掩膜和挡片中间（打印头前2片银色铁片），再途径左色带导向器，最后左边和右边上色带轴相同（参照机盖上的图）2．2安装中应当注意色带一定要夹2铁片中间，途径左右导向器时色带一定要上在轨道里面。
图1图2 图33、装纸3．1、在脱机模式或者关机情况下，将纸厚度控制器调到最大，送纸器2边盖打开，清除打印机上剩余的纸，然后在下面纸槽处送入打印纸（建议叠一下送入，增加纸硬度），当纸送出高于打印头位置可以移出一只手去拉出打印纸，再放入送纸器的拖纸链上的齿轮上对齐2边，关上送纸器盖。
图4 图5图63．2、在脱机模式下，连续快速按几次换页键将打印纸页缝对齐拖纸器盖上中间位置的箭头，再按定页端，机器会自动对齐打印初始位置。
图7⑶、纸厚度控制器上分别有A、B、C三个字母，相对代表打印纸厚度分别是1、3、5层标准纸的打印纸厚度，由于建行普遍是新机器，打印锤磨耗小，所以建议在调节纸厚度时稍微调大一些，单层A-B之间。
多层B或者B-C之间。
当然这以打印效果为准，以最佳效果为标准，根据具体情况进行调节。
图83．4、柜式打印机改变门所开方向P5206H的机器前后门都可以改变打开的方向，在机柜上前后分别有8颗螺丝固定前后门，只需要取下螺丝把原来固定零件固定在另外一边就可以改变打开方向了。
3．5、打印机面板操作打印机面板上分别有联机/清除、换页、察看/归位、删除、确认、选业/质量、配置打印、定页端、前项、后项、向上和向下共12个键。
TP UP-NH行式热敏打印机操作指南（试用版）生产商有权修改说明书的内容而不做事先声明 !安全信息为有效、安全地使用您的打印机，请遵守以下规定。
使用前·请在使用打印机前详细阅读操作指南，以掌握正确的使用方法。
·请将本[操作指南]放置在方便易取的位置，以便随时取出参阅和寻找问题解答。
.安全上的注意事项假如漠视下述注意内容，错误使用打印机的话，可能造成打印机损坏。
△注意·如果出现卡纸情况，务必先断电，等待10秒钟，让机头完全冷却下来，才开始除掉塞纸。
·请勿将本产品放置在潮湿或多尘的环境中。
·不可重压，不能堆放。
.使用上的注意事项纸卷·必须使用符合要求的纸卷。
·请勿选用末端被黏合在纸轴上的纸卷，否则打印机便无法正确测出纸卷末端，也可能对打印机构造成损害。
目录1.开封 (3)2.打印机构造及说明 (4)2.1 打印机外形 (4)2.2 安装打印纸 (5)2.3 指示灯和键操作 (8)2.4 接口连接 (9)2.4.1并行接口 (9)2.4.2串行接口 (11)3.连接操作 (12)4.打印头的清洗方法及注意事项 (12)1 23 41.开封打开包装箱后，请马上检查以下各项。
图1-1 整机2.打印机构造及说明 2.1 打印机外形TP UP-NH 打印机面板上有两个按键和两个指示灯，其外形如图所示：图2-1 TP UP-NH 打印机外形图1-2电源适配器图1-3热敏纸5 62.2 安装打印纸TP UP-NH 打印机装纸过程如下：1）接通电源图2-2 接通电源2）如图2-3所示，按机壳上箭头指示方向，用双手水平向前推动活动盖板，推开后，轻轻取下,图2-4的用力方向是不对的。
图2-3 正确推动活动盖板图2-4 错误推动活动盖板3）将纸端剪成如图2-5的式样，先将纸卷放在纸卷槽内，纸端在下，如图2-6，抬起机头抬杆，如图2-8，将纸端对准机头入口处插入，直至纸端从上端露出，放下抬杆，图2-7纸端在上是不对的。
普印力P7003H高速行式打印机安装步骤及参数设置配置手册安装步骤及参数设置配置手册-------此手顺适用于Printronix P7000HD打印机目录:1、打印机安装1.1驱动程序1.2打印机设置、打印机操作 22.1打印参数设置2.2纸张安装2.3色带安装 3、使用注意事项和故障处理3.1使用注意事项3.2常见错误代码1、打印机安装注意:所有打印机均接主机LPT接口，主机自带有LPT接口的默认为LPT1，如有单独添加PCI卡的LPT接口，需要在设备管理器里查看是哪一个接口，1.1 驱动程序:epson 1600K打印机驱动程序，1.2 打印机设置:打开安装的打印机，在“打印机属性”中选择“打印首选项”，在弹出的对话框中选择“高级”，在弹出的对话框中的纸张规格中选择“美国标准”，点击“确定”保存即可;其他不做任何设置;如下图32411.3 安装驱动程序后可以将打印机共享，其他电脑可直接通过网络安装打印机即可，设置不做任何更改。
2、打印机操作。
2.1打印参数设置:打印机第一次安装或者恢复成初始设置后需要进行此步骤打印机操作控制面板示意图操作步骤如下a) 按“联机/清除”按钮，状态指示灯灭，将机器置于“脱机状态”，再同时按解除锁定。
b)选择打印速度:在“quick setup”菜单中再按，再按，在出现“Graphicsspd Up”菜单时按再按，选择“Enhanced”，再按“确认”键即可。
c) 保存先前的设置:在“quick setup” 菜单中再按，再按，在出现“save config”后按再按，选择“1”，再按“确认”键即可。
d)设置开机配置:在“quick setup” 菜单中再按，再按，在出现“power-upconfig” 后按再按，选择“1”，再按“确认”键即可。
e) 完成设置后再同时按将打印机锁定，以后每次开机就会默认读取此设置。
经过上述步骤设置完成后，打印机上不再做任何设置。
目录第一章:引言第二章:安装2.1标准配置2.2安装2.3气压调节2.4打印针选择2.5计算机硬件配置说明2.6程序安装第三章:文件编辑3.1开机过程3.2编辑绘图窗口说明3.3编辑操作基础知识3.4输入3.5编辑3.6显示3.7文件读写第四章:工具菜单的使用4.1系统参数设置4.2硬件测试4.3文本替换4.4文本（条码）打印控制4.5编辑用户字体和更新用户字体4.6打印历史第五章:打印5.1文本替换打印5.2打印5.3一拖二打印第六章:故障检测与其它6.1一般检查6.2调节打印深度6.3其它故障检测附件标准参数设置图原理图、接线图CAD图形转换及调用方法高级故障检测方法第一章:引言气动标记刻划机的工作原理是:操作人员按一定的规则将需刻印的字符和图形输入计算机,计算机控制刻印针按字符,图形的轨迹移动,同时压缩空气使刻印针冲出一定距离,从而在工件上打出由连续的字符和图形.根据这一原理,有以下几点结论:A.刻印深度和工件材质,刻印针离工件表面的距离,气压,刻印速度有关.一般而言,材料越软,刻印越深;刻印针离工件表面越近(大于最小距离),刻印越深;气压越高,刻印越深;刻印速度越慢,刻印越深.B.刻印线条宽度和针尖形状有关.刻印针越尖,刻印线条越窄.注意:A.设备使用220V,50HZ,+/-5%交流电,输入电一定要接地；气动打标机工作气压为0.4-0.6MPa压缩空气；不符合此要求的电,气源将损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏设备.C.设备X-Y平台上的导轨每周必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打标机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.第二章:安装2.1标准配置一台标准型标记刻印机由下列所示部件组成:主件----计算机控制器刻划机附件----调节支架刻印针气压调节阀16芯屏蔽电缆7芯电缆3芯电源线25芯数据线6mm气管2.2安装A.用螺丝连接打印机和调节支架，注意刻印针在刻划机上移动时应与底面平行；B.用6mm气管连接气压阀和刻划机，气接头是快速接头，取下气管时应压下接头顶部；C.用16芯和7芯电缆连接打印机和控制器，两头都是航空插座，无正反之分；D.用3芯电源线连接控制器和电源；（注意您的电源接地了吗？）E.用25芯数据线连接控制器和计算机；F.用气管(用户提供)连接气压调节阀和气源；G.将打印针连接在打印机上。
