modbus 通讯协议解析Modbus通讯协议解析1. 引言(100字左右)在工业控制系统中,通讯协议扮演着关键角色,以确保设备之间的有效通信。
其中,Modbus通讯协议成为了最常用和广泛应用的协议之一。
本文将逐步解析Modbus通讯协议从起源到应用的全过程,旨在帮助读者更好地理解和应用该协议。
2. Modbus的历史(200字左右)Modbus协议于1979年由Modicon公司(现为施耐德电气旗下品牌)开发,旨在连接可编程逻辑控制器(PLC)与其他电子设备,以实现数据交换。
Modbus通讯协议于2004年成为开放标准,并由Modbus-IDA (Modbus-IDA:现在是Modbus-IDA和Modbus-IDA用户组合并成的Modbus委员会)进行维护。
3. Modbus通讯协议概述(400字左右)Modbus协议采用了一种基于串行通信的主从机结构,支持大量不同设备之间的通信。
Modbus通讯协议使用了简化的应用层协议数据单元(ADU),其中包含了功能代码、数据和错误检查等信息。
Modbus协议支持不同的物理层和传输层,包括串行通信(如RS-232、RS-485等)和以太网通信(如TCP/IP)。
在串行通信中,Modbus协议基于传统的ASCII或RTU格式进行数据的传输,而在以太网通信中,Modbus协议使用TCP/IP协议进行数据的传输。
Modbus协议提供了多种不同类型的功能码,包括读取和写入数据寄存器、读取和写入线圈等操作。
通过这些功能码,设备可以实现数据的读取和写入以及对设备进行控制。
4. Modbus协议的应用范围(300字左右)Modbus通讯协议广泛应用于工业自动化系统中,特别是在控制系统和传感器/执行器之间的通信中。
例如,Modbus协议可用于读取和写入传感器的数据,控制执行器的操作,以及与其他控制设备进行通信。
Modbus协议作为一种开放的通讯协议,使得不同供应商的设备之间能够实现互操作性。
工业通讯协议有哪些工业通讯协议是指工业控制领域中用于设备间通讯和数据交换的协议标准。
在工业自动化系统中,不同厂家的设备需要进行数据交换和通讯,而工业通讯协议的应用就是为了实现不同设备之间的互联互通。
下面将介绍几种常见的工业通讯协议。
1. Modbus协议。
Modbus是一种串行通讯协议,广泛应用于工业控制领域。
它是一种简单、开放的协议,易于实现和部署。
Modbus协议主要包括Modbus RTU、Modbus ASCII和Modbus TCP/IP三种变种,分别适用于串行通讯和以太网通讯。
Modbus协议常用于PLC、传感器、执行器等设备之间的通讯。
2. Profibus协议。
Profibus是一种用于工业自动化领域的现场总线通讯协议。
它是一种开放的标准,支持高速数据传输和实时通讯。
Profibus协议主要包括Profibus DP(分布式外围设备)和Profibus PA(过程自动化)两种变种,分别适用于工业控制和过程控制领域。
3. Ethernet/IP协议。
Ethernet/IP是一种基于以太网的工业通讯协议,它将TCP/IP协议栈应用于工业控制领域。
Ethernet/IP协议支持实时控制和数据交换,广泛应用于工业自动化系统中。
它是一种开放的标准,能够实现不同厂家设备之间的互联互通。
4. Profinet协议。
Profinet是一种基于以太网的工业通讯协议,它支持实时通讯和高速数据交换。
Profinet协议具有灵活的拓扑结构和高可靠性,适用于工业自动化系统中复杂的通讯需求。
Profinet协议能够实现设备级、控制级和信息级的通讯,为工业控制系统提供了全面的解决方案。
5. CANopen协议。
CANopen是一种基于CAN总线的工业通讯协议,它广泛应用于工业控制和机器人领域。
CANopen协议支持多主控制、多速率通讯和实时数据交换,具有高可靠性和实时性。
CANopen协议适用于各种工业设备之间的通讯和控制。

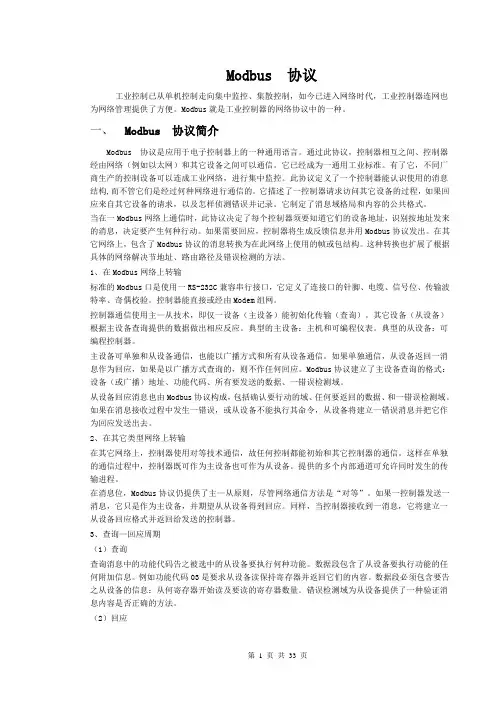

Modbus 协议工业控制已从单机控制走向集中监控、集散控制,如今已进入网络时代,工业控制器连网也为网络管理提供了方便。
Modbus就是工业控制器的网络协议中的一种。
一、Modbus 协议简介Modbus 协议是应用于电子控制器上的一种通用语言。
通过此协议,控制器相互之间、控制器经由网络(例如以太网)和其它设备之间可以通信。
它已经成为一通用工业标准。
有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控。
此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。
它描述了一控制器请求访问其它设备的过程,如果回应来自其它设备的请求,以及怎样侦测错误并记录。
它制定了消息域格局和内容的公共格式。
当在一Modbus网络上通信时,此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。
如果需要回应,控制器将生成反馈信息并用Modbus协议发出。
在其它网络上,包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。
这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。
1、在Modbus网络上转输标准的Modbus口是使用一RS-232C兼容串行接口,它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。
控制器能直接或经由Modem组网。
控制器通信使用主—从技术,即仅一设备(主设备)能初始化传输(查询)。
其它设备(从设备)根据主设备查询提供的数据做出相应反应。
典型的主设备:主机和可编程仪表。
典型的从设备:可编程控制器。
主设备可单独和从设备通信,也能以广播方式和所有从设备通信。
如果单独通信,从设备返回一消息作为回应,如果是以广播方式查询的,则不作任何回应。
Modbus协议建立了主设备查询的格式:设备(或广播)地址、功能代码、所有要发送的数据、一错误检测域。
从设备回应消息也由Modbus协议构成,包括确认要行动的域、任何要返回的数据、和一错误检测域。

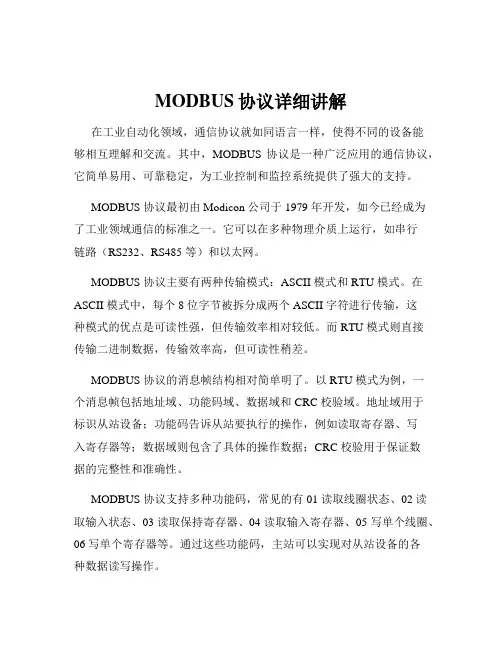

MODBUS协议详细讲解在工业自动化领域,通信协议就如同语言一样,使得不同的设备能够相互理解和交流。
其中,MODBUS 协议是一种广泛应用的通信协议,它简单易用、可靠稳定,为工业控制和监控系统提供了强大的支持。
MODBUS 协议最初由 Modicon 公司于 1979 年开发,如今已经成为了工业领域通信的标准之一。
它可以在多种物理介质上运行,如串行链路(RS232、RS485 等)和以太网。
MODBUS 协议主要有两种传输模式:ASCII 模式和 RTU 模式。
在ASCII 模式中,每个 8 位字节被拆分成两个 ASCII 字符进行传输,这种模式的优点是可读性强,但传输效率相对较低。
而 RTU 模式则直接传输二进制数据,传输效率高,但可读性稍差。
MODBUS 协议的消息帧结构相对简单明了。
以 RTU 模式为例,一个消息帧包括地址域、功能码域、数据域和 CRC 校验域。
地址域用于标识从站设备;功能码告诉从站要执行的操作,例如读取寄存器、写入寄存器等;数据域则包含了具体的操作数据;CRC 校验用于保证数据的完整性和准确性。
MODBUS 协议支持多种功能码,常见的有 01 读取线圈状态、02 读取输入状态、03 读取保持寄存器、04 读取输入寄存器、05 写单个线圈、06 写单个寄存器等。
通过这些功能码,主站可以实现对从站设备的各种数据读写操作。
在实际应用中,MODBUS 协议的配置也比较灵活。
例如,对于串行通信,需要设置波特率、数据位、停止位和奇偶校验等参数,以确保通信的稳定和可靠。
而在以太网环境中,则需要配置 IP 地址和端口号等信息。
MODBUS 协议的优点众多。
首先,它的开放性使得不同厂家的设备能够轻松集成,降低了系统的成本和复杂性。
其次,其简单的协议结构和易于理解的指令,方便了工程师的开发和维护工作。
此外,MODBUS 协议具有良好的兼容性,可以在不同的操作系统和硬件平台上运行。
然而,MODBUS 协议也并非完美无缺。
modbus与dcs通讯实例Modbus是一种用于工业自动化领域的通信协议,而DCS(分散式控制系统)是一种用于监控和控制工业过程的系统。
在工业控制领域,Modbus协议常常用于不同设备之间的通讯,而DCS系统则用于整合和管理这些设备。
下面我将从多个角度给出Modbus与DCS通讯的实例。
首先,Modbus与DCS通讯的实例可以是在工业生产过程中,使用Modbus协议的传感器和执行器与DCS系统进行通讯。
例如,一个温度传感器通过Modbus协议将实时温度数据传输到DCS系统,DCS系统可以根据这些数据来控制加热器或冷却器的操作,从而实现对温度的精确控制。
其次,另一个实例可以是在能源管理系统中,使用Modbus协议的电表或能耗传感器与DCS系统进行通讯。
这样DCS系统可以实时监测能源消耗情况,进行能源分配和优化,实现对能源的有效管理。
此外,还可以考虑在工业自动化生产线中,使用Modbus协议的PLC(可编程逻辑控制器)与DCS系统进行通讯。
PLC负责控制生产线上的各种设备,而DCS系统则可以监控整个生产线的运行状态,并进行集中控制和调度。
另外,Modbus与DCS通讯的实例还可以扩展到建筑自动化领域,比如使用Modbus协议的空调控制器与DCS系统进行通讯,实现对建筑内部环境的智能化控制和管理。
总之,Modbus与DCS通讯的实例非常广泛,涵盖了工业控制、能源管理、生产自动化以及建筑自动化等多个领域。
通过这些实例,可以看出Modbus协议在工业领域的重要性,以及与DCS系统结合应用的广泛性和实用性。
希望以上回答能够全面地解答你的问题。
modbus通信协议Modbus通信协议。
Modbus通信协议是一种用于工业控制系统的通信协议,它是一种基于主从架构的协议,主要用于实现设备之间的数据交换和控制。
Modbus协议最初由Modicon公司于1979年开发,现在已经成为工业自动化领域中最为常用的通信协议之一。
Modbus协议主要包括Modbus RTU、Modbus ASCII和Modbus TCP/IP三种通信方式。
其中,Modbus RTU和Modbus ASCII是串行通信方式,而ModbusTCP/IP是基于以太网的通信方式。
这三种通信方式在不同的场景下都有着广泛的应用。
Modbus协议的主要特点包括简单、开放、灵活和可靠。
它的简单性使得设备之间的通信变得更加容易,而且由于其开放性,不同厂家的设备可以通过Modbus协议进行通信,这使得设备的互联变得更加灵活。
同时,Modbus协议的可靠性也得到了广泛的认可,它可以在恶劣的工业环境中稳定地运行。
在Modbus通信协议中,主要包括了一些常用的功能码,例如读保持寄存器、写单个寄存器、读输入寄存器、写多个寄存器等。
这些功能码可以满足不同设备之间的数据交换和控制需求。
Modbus协议的应用场景非常广泛,它可以用于工业自动化、楼宇自动化、能源管理、环境监测等领域。
在工业自动化领域,Modbus协议可以实现PLC与HMI、PLC与PLC之间的通信;在楼宇自动化领域,Modbus协议可以实现空调、照明、门禁等设备之间的联动控制;在能源管理领域,Modbus协议可以实现电表、水表等设备的数据采集和监控。
总的来说,Modbus通信协议作为一种成熟、稳定、可靠的通信协议,已经在工业控制系统中得到了广泛的应用。
它的简单性和灵活性使得设备之间的通信变得更加容易,而且由于其可靠性,它可以在各种恶劣的工业环境中稳定地运行。
因此,对于工程师和技术人员来说,掌握Modbus通信协议是非常重要的。
Modbus通讯协议详解协议名称:Modbus通讯协议详解一、引言Modbus通讯协议是一种常用的工业自动化通讯协议,广泛应用于工业控制系统中。
本协议详解将介绍Modbus通讯协议的基本原理、通讯方式、数据帧格式以及常见应用场景等内容,旨在帮助读者全面理解和掌握该协议。
二、Modbus通讯协议概述Modbus通讯协议是一种基于主从架构的串行通讯协议,用于实现设备间的数据交换。
该协议支持多种物理层接口,如串口、以太网等,可实现不同设备之间的通讯。
三、通讯方式Modbus通讯协议主要有两种通讯方式:RTU和ASCII。
RTU方式使用二进制编码进行数据传输,具有较高的传输效率;ASCII方式使用ASCII码进行数据传输,具有较好的可读性。
根据实际需求,可以选择合适的通讯方式。
四、数据帧格式Modbus通讯协议的数据帧格式如下:1. RTU方式:- 起始位:1个起始位,用于标识数据帧的开始。
- 设备地址:1个字节,用于标识通讯的设备。
- 功能码:1个字节,用于标识通讯的功能。
- 数据域:N个字节,用于传输数据。
- CRC校验:2个字节,用于校验数据的完整性。
- 结束位:1个结束位,用于标识数据帧的结束。
2. ASCII方式:- 起始符:1个起始符“:”,用于标识数据帧的开始。
- 设备地址:2个字符,用于标识通讯的设备。
- 功能码:2个字符,用于标识通讯的功能。
- 数据域:N个字符,用于传输数据。
- LRC校验:2个字符,用于校验数据的完整性。
- 结束符:2个字符“\r\n”,用于标识数据帧的结束。
五、常见应用场景Modbus通讯协议广泛应用于工业控制系统中,常见的应用场景包括:1. 监控系统:通过Modbus通讯协议,实现对工业设备的数据监控和远程控制,提高生产效率和安全性。
2. 仪器仪表:将仪器仪表与上位机进行通讯,实现数据的采集和分析,为生产决策提供依据。
3. 自动化控制:通过Modbus通讯协议,实现对生产线的自动化控制,提高生产效率和质量。
modbus离散量输入Modbus协议是一种用于工业领域的通信协议,常用于监控和控制系统之间的数据传输。
其中,Modbus离散量输入是该协议中的一种功能码,用于读取输入寄存器中的离散量输入。
本文将介绍Modbus离散量输入的基本概念、使用方法以及在工业应用中的重要性。
一、Modbus离散量输入的概述Modbus离散量输入是指用于检测和表示两个状态的输入信号,通常表示为ON(开)和OFF(关)的状态。
在工业领域,常用的离散量输入包括传感器、按钮和开关等设备。
Modbus协议通过读取输入寄存器中的位值,来获取这些离散量输入的状态信息。
二、Modbus离散量输入的使用方法2.1 Modbus通信设置在使用Modbus离散量输入之前,首先需要进行通信设置。
通信设置包括串口参数的设定、从站地址的配置等。
通过串口参数的设定,可以指定通信使用的波特率、数据位数、校验位和停止位等。
从站地址的配置用于唯一标识设备。
通信设置的正确配置将确保通信的稳定可靠。
2.2 读取离散量输入要读取Modbus离散量输入,需要根据Modbus协议的规定,向从站发送读取指令,并指定读取的寄存器地址和寄存器数量。
一般情况下,寄存器地址从0开始,依次递增。
读取指令发送后,从站会将指定寄存器中的位值信息返回给主站。
2.3 解析离散量输入主站接收到从站返回的离散量输入信息后,需要对这些信息进行解析。
解析过程包括将位值转换为对应的状态表示。
例如,将位值0表示为OFF,将位值1表示为ON。
解析后的信息可以进一步用于工业控制和数据分析等应用。
三、工业应用中的重要性Modbus离散量输入在工业控制系统中具有广泛的应用。
通过读取离散量输入的状态信息,可以实现对工业设备的远程监测和控制。
例如,在一个工厂中,通过读取传感器的状态信息,可以实时监测设备的运行状态,及时发现并处理异常情况。
此外,离散量输入还可以用于工业数据采集和记录,为生产过程中的质量控制和数据分析提供有力支持。

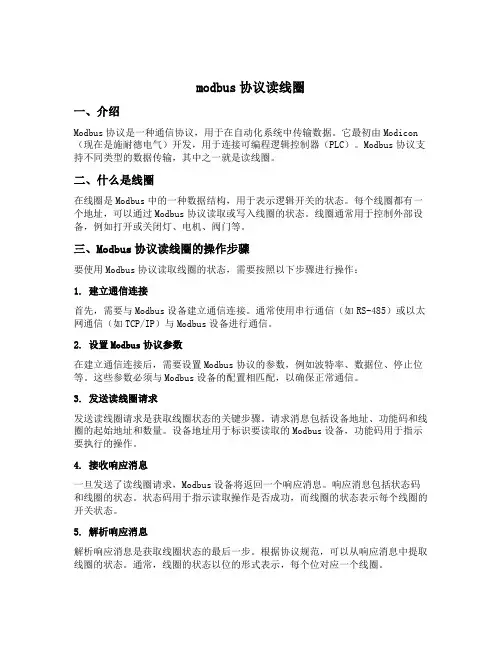

modbus协议读线圈一、介绍Modbus协议是一种通信协议,用于在自动化系统中传输数据。
它最初由Modicon (现在是施耐德电气)开发,用于连接可编程逻辑控制器(PLC)。
Modbus协议支持不同类型的数据传输,其中之一就是读线圈。
二、什么是线圈在线圈是Modbus中的一种数据结构,用于表示逻辑开关的状态。
每个线圈都有一个地址,可以通过Modbus协议读取或写入线圈的状态。
线圈通常用于控制外部设备,例如打开或关闭灯、电机、阀门等。
三、Modbus协议读线圈的操作步骤要使用Modbus协议读取线圈的状态,需要按照以下步骤进行操作:1. 建立通信连接首先,需要与Modbus设备建立通信连接。
通常使用串行通信(如RS-485)或以太网通信(如TCP/IP)与Modbus设备进行通信。
2. 设置Modbus协议参数在建立通信连接后,需要设置Modbus协议的参数,例如波特率、数据位、停止位等。
这些参数必须与Modbus设备的配置相匹配,以确保正常通信。
3. 发送读线圈请求发送读线圈请求是获取线圈状态的关键步骤。
请求消息包括设备地址、功能码和线圈的起始地址和数量。
设备地址用于标识要读取的Modbus设备,功能码用于指示要执行的操作。
4. 接收响应消息一旦发送了读线圈请求,Modbus设备将返回一个响应消息。
响应消息包括状态码和线圈的状态。
状态码用于指示读取操作是否成功,而线圈的状态表示每个线圈的开关状态。
5. 解析响应消息解析响应消息是获取线圈状态的最后一步。
根据协议规范,可以从响应消息中提取线圈的状态。
通常,线圈的状态以位的形式表示,每个位对应一个线圈。
四、Modbus协议读线圈的应用场景Modbus协议读线圈广泛应用于自动化系统中,以下是一些常见的应用场景:1. 工业控制系统在工业控制系统中,Modbus协议读线圈用于监控和控制各种设备,例如开关、传感器、电机等。
通过读取线圈的状态,可以实现对设备的远程控制和监测。

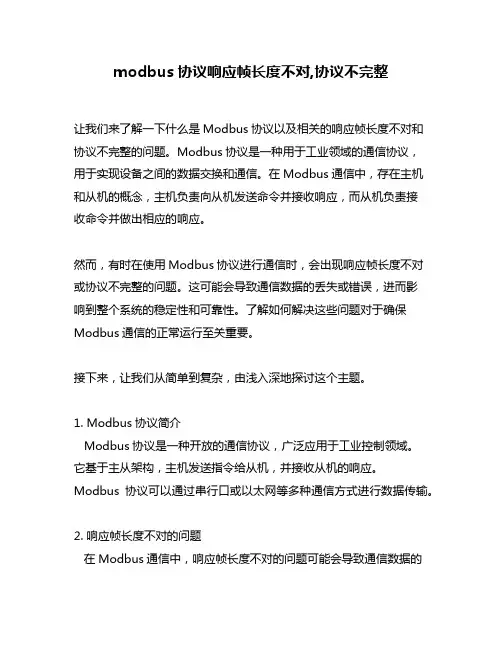

modbus协议响应帧长度不对,协议不完整让我们来了解一下什么是Modbus协议以及相关的响应帧长度不对和协议不完整的问题。
Modbus协议是一种用于工业领域的通信协议,用于实现设备之间的数据交换和通信。
在Modbus通信中,存在主机和从机的概念,主机负责向从机发送命令并接收响应,而从机负责接收命令并做出相应的响应。
然而,有时在使用Modbus协议进行通信时,会出现响应帧长度不对或协议不完整的问题。
这可能会导致通信数据的丢失或错误,进而影响到整个系统的稳定性和可靠性。
了解如何解决这些问题对于确保Modbus通信的正常运行至关重要。
接下来,让我们从简单到复杂,由浅入深地探讨这个主题。
1. Modbus协议简介Modbus协议是一种开放的通信协议,广泛应用于工业控制领域。
它基于主从架构,主机发送指令给从机,并接收从机的响应。
Modbus协议可以通过串行口或以太网等多种通信方式进行数据传输。
2. 响应帧长度不对的问题在Modbus通信中,响应帧长度不对的问题可能会导致通信数据的丢失或混乱。
这可能是由于数据传输过程中发生了错误,或者是设备本身存在故障。
从机发送的响应帧长度不符合预期,主机在解析响应时无法正确识别数据内容。
3. 协议不完整的原因另协议不完整可能是由于通信过程中发生了中断或丢包等问题导致的。
这可能是由于通信设备、网络环境或软件问题引起的,需要进行全面的排查和分析。
4. 解决响应帧长度不对和协议不完整的方法针对响应帧长度不对和协议不完整的问题,我们可以采取一系列措施来解决。
对通信设备和网络环境进行全面检查,确保设备工作正常且网络畅通。
可以通过调整通信参数或协议格式来避免响应帧长度不对和协议不完整的问题。
还可以优化通信协议的解析算法,提高数据解析的鲁棒性和准确性。
总结回顾:通过对Modbus协议响应帧长度不对和协议不完整的问题进行全面评估,我们深入了解了这些问题可能的原因和解决方法。
在实际应用中,我们需要重视通信设备的稳定性和可靠性,及时排查和解决通信问题,确保系统正常运行。
工业控制通信协议1. 引言工业控制通信协议是指用于在工业控制领域中实现设备之间通信的协议,它们为工业设备的互联互通提供了标准化的方法和规范。
在工业自动化领域,控制系统的可靠性和稳定性对于保证工业生产的正常运行至关重要。
工业控制通信协议的设计和使用能够帮助工程师们更好地实现工业自动化控制系统以及工控设备之间的有效通信。
本文将介绍几种常见的工业控制通信协议,包括Modbus、Profibus、CANopen和EtherNet/IP,分析它们的特点和应用场景,并对比它们之间的异同,为读者在工业控制通信协议的选择上提供一定的参考。
2. ModbusModbus是一种简单易实现、广泛应用于工业领域的串行通信协议。
它最初由Modicon公司于1979年发布,并很快成为了工控设备之间通信的事实标准。
Modbus协议主要包括物理层、数据链路层和应用层,支持串行通信和以太网通信两种方式。
Modbus协议的特点是简单易懂、实现成本低、传输效率高。
它适用于小型工业控制系统、远程监控系统以及分布式控制系统等场景。
然而,由于Modbus协议存在一些安全性和可靠性上的限制,它在大型工业自动化控制系统中使用较少。
3. ProfibusProfibus是一种用于工业自动化的通信协议,广泛应用于工业现场总线网络。
Profibus协议具有高效可靠的数据传输能力,支持分布式控制和实时控制。
它分为Profibus DP(分布式设备)和Profibus PA(过程自动化)两种类型,适用于不同的工业应用场景。
Profibus协议的优点是支持高速传输、可靠性强、具有灵活的拓扑结构。
它适用于大型工业自动化控制系统以及对实时性要求较高的工业场景。
然而,由于Profibus协议使用较为复杂,对工程师的要求较高,导致了它在有些简单的工控设备中应用较少。
4. CANopenCANopen是一种基于CAN总线的高级通信协议,广泛应用于工控领域。
它具有良好的实时性和可靠性,支持多主多从的通信方式。
modbus协议详解Modbus是一种通信协议,用于在自动化系统中传输数据。
它是一种简单、可靠、广泛应用的协议,被广泛用于工业控制领域。
Modbus协议基于主-从架构,其中主机负责发送请求,并接收和处理从机的响应。
主机可以是一台计算机,而从机可以是传感器、执行器或其他设备。
该协议使用不同功能代码来定义不同的操作,如读取和写入寄存器、读取和写入线圈等。
Modbus协议使用串行通信(RS-232或RS-485)或以太网通信,具有简单的数据传输格式。
它使用16位CRC校验码来确保数据的完整性。
Modbus协议包括以下几个重要组成部分:1. 功能码:用于定义不同的操作类型,如读取和写入寄存器、读取和写入线圈等。
每个功能码都有其特定的操作方式和数据格式。
2. 从站地址:用于标识从机设备,主机通过该地址与指定的从机通信。
3. 数据地址:用于标识从机设备中的数据寄存器或线圈的地址。
主机通过读写操作来访问这些数据。
4. 数据长度:用于指定要读取或写入的数据的长度。
长度可以是字节,两个字节或更多。
5. CRC校验:用于检测数据传输中是否发生错误。
主机在发送数据之前计算CRC校验码,并在接收端进行验证。
Modbus协议使用不同的功能码来执行不同的操作。
例如,功能码03用于读取保持寄存器的值,功能码06用于写入一个寄存器的值。
在Modbus协议中,主机发送请求消息给从机,并等待从机的响应消息。
从机首先解析请求消息,执行请求的操作,然后将响应结果发送回主机。
Modbus协议的优点是简单、可扩展和可靠。
它的数据传输速度相对较慢,因为它使用串行通信。
但是,由于其简单性和广泛应用,Modbus仍然是工业控制系统中最常用的通信协议之一。
尽管Modbus协议在很多方面已经过时,但仍然有很多现代控制系统和设备支持该协议。
此外,有许多现代化的Modbus协议的变种,如Modbus TCP,它使用以太网通信,提供更高的数据传输速度和更大的灵活性。
发那科数控modbus协议摘要:一、引言二、发那科数控简介三、Modbus 协议介绍四、发那科数控与Modbus 协议的联系五、Modbus 协议在发那科数控系统中的应用六、总结正文:一、引言发那科数控(Fanuc)是一家全球知名的数控机床制造商,其产品广泛应用于各种工业领域。
在发那科数控系统中,Modbus 协议作为一种通信协议,扮演着重要的角色。
本文将详细介绍发那科数控与Modbus 协议的相关知识。
二、发那科数控简介发那科数控(Fanuc)成立于1956 年,总部位于日本,是世界上最大的数控系统生产厂家之一。
发那科数控致力于研发和生产数控系统、伺服系统和机器人等产品,为全球范围内的制造业提供自动化解决方案。
三、Modbus 协议介绍Modbus 协议是一种通信协议,主要用于工业自动化领域。
它最初由法国公司Modicon 公司开发,现属于施耐德电气公司。
Modbus 协议已经成为工业自动化领域中最为流行的通信协议之一,许多工业设备,包括PLC、DCS、智能仪表等都在使用Modbus 协议作为它们之间的通信标准。
四、发那科数控与Modbus 协议的联系发那科数控系统采用Modbus 协议作为通信手段,实现数控机床与其他设备之间的数据交换和控制。
通过Modbus 协议,发那科数控系统可以与各种类型的设备进行通信,如传感器、执行器、PLC 等,从而实现设备的集中监控和控制。
五、Modbus 协议在发那科数控系统中的应用在发那科数控系统中,Modbus 协议主要用于以下几个方面:1.设备之间的通信:发那科数控系统中的各种设备(如主轴、刀具、传感器等)通过Modbus 协议进行通信,实现设备之间的数据交换和控制。
2.系统集成:发那科数控系统可以与其他系统(如工厂生产管理系统、仓库管理系统等)通过Modbus 协议进行集成,实现生产过程的自动化控制。
3.设备监控与诊断:通过Modbus 协议,发那科数控系统可以实时监控设备的状态,如运行状态、故障信息等,并进行及时的诊断和维护。
modbus标准协议 rtuModbus标准协议 RTU。
Modbus是一种串行通信协议,广泛应用于工业自动化领域,特别是在工业控制系统中。
Modbus协议有多种变种,其中RTU(Remote Terminal Unit)是其中一种常见的形式。
本文将对Modbus标准协议RTU进行详细介绍,包括其基本原理、通信格式、数据传输方式以及应用场景等方面的内容。
Modbus协议是一种主从式通信协议,通常由一个主站(主机)和多个从站(从机)组成。
主站负责发起通信请求,而从站则负责响应主站的请求并进行数据交换。
在Modbus RTU协议中,数据以二进制形式传输,每个数据帧由一个起始位、一个地址位、一个功能码、数据位和校验位组成。
Modbus RTU协议的通信格式包括起始位、数据位、停止位和校验位。
起始位用于标识数据帧的开始,通常为逻辑“0”。
数据位包括地址位、功能码和数据,用于指示数据帧的发送者、操作类型和具体数据内容。
停止位用于标识数据帧的结束,通常为逻辑“1”。
校验位用于检测数据传输过程中是否出现错误,通常采用奇偶校验或CRC校验方式。
Modbus RTU协议的数据传输方式可以采用串行通信方式,通常使用RS-485或RS-232接口进行数据传输。
RS-485接口支持多点通信,可以连接多个设备,适用于工业环境中的长距离数据传输。
RS-232接口适用于短距离数据传输,通常用于连接个别设备。
Modbus RTU协议广泛应用于工业自动化领域,包括工业控制系统、仪器仪表、传感器、执行器等设备。
通过Modbus RTU协议,各种设备可以实现数据交换和控制指令传输,实现工业生产过程中的监控、调节和控制功能。
同时,Modbus RTU协议也被广泛应用于建筑自动化、能源管理、环境监测等领域,为各种自动化系统提供了可靠的通信方式。
总结而言,Modbus标准协议RTU是一种主从式串行通信协议,具有简单、可靠、灵活的特点,广泛应用于工业自动化领域。
标准modbus通讯协议Modbus通信协议是一种用于工业自动化系统中的通信协议,广泛应用于工业控制领域,包括PLC、传感器、触摸屏等设备之间的通信。
本文将介绍Modbus通信协议的基本原理和相关特点。
Modbus通信协议由Modicon公司在1979年开发,并在1980年发布成为全球通用的工业标准协议。
这种通信协议使用RS-485串口或者以太网作为物理介质,通过主站和从站之间的数据交换实现通信。
主站为控制设备,从站为被控设备,主站通过查询命令从站来获取实时数据或者控制从站的操作。
Modbus协议采用了简单的主从结构,在通信过程中每个从站都有一个唯一的地址,用于在多个从站之间进行区分。
主站通过发送查询命令来获取从站的数据或者向从站发送控制命令。
每个从站在接收到主站的查询命令后,将执行相关的操作并将结果返回给主站。
Modbus协议的通信方式有两种:RTU和ASCII。
RTU是一种二进制的通信方式,数据以二进制形式传输,适用于高速传输和抗干扰能力较强的环境。
ASCII是一种文本型的通信方式,数据以ASCII码形式传输,适用于可视化的调试和监控场合。
Modbus协议定义了多种功能码,用于实现不同的功能。
其中,读操作可以通过功能码03和04实现,写操作可以通过功能码05和06实现。
通过组合不同的功能码和数据长度,可以实现从站数据的读写和控制操作。
Modbus协议还定义了一种异常响应机制,用于处理通信错误或者从站无法执行的情况。
如果从站无法执行主站的查询命令,它将返回一个特定的异常码,并在异常报文中提供详细的错误信息,主站则可以根据异常码进行错误处理。
总结而言,Modbus通信协议是一种简单、高效、可靠的工业通信协议。
它具有广泛的应用领域和设备兼容性,并且支持多种物理介质和通信方式。
通过使用Modbus协议,工业自动化系统可以实现设备之间的数据交换和控制操作,提高自动化生产线的效率和可靠性。
[参考文献]1. "Modbus Application Protocol Specification" (PDF). Modbus-IDA. 2004.2. Luna, José; Samuel Pires; André Riker; Vitorino Nóbrega;Isabel Praça; José Cecílio (2009). "A Generic Approach for Modbus over Serial communication utilizing Model-Driven Engineering and Simulation" (PDF). PROGRESS in Industrial Ecology, An International Journal. 6 (4): 284–296.3. "Understanding Modbus Serial and TCP/IP" (PDF). . Schneider Electric. October 2013.。
工业上的几种通讯协议工业通信协议是指为工业控制系统中不同设备之间的通信提供标准化的规范和协议。
随着工业自动化技术的不断发展,工业通信协议也越来越多样化。
下面将介绍几种常见的工业通信协议。
1. ModbusModbus是一种串行通信协议,最初由施耐德电气公司于1979年开发。
它被广泛应用于工业自动化控制系统中,用于数字设备与控制设备之间的通信。
Modbus简单易懂,具有良好的兼容性和可扩展性。
2. ProfibusProfibus是一种现场总线通信协议,由德国的施耐德电气公司提出。
它采用了主从结构,可以同时连接多个设备,实现实时数据传输和控制。
Profibus分为DP(分布式配置)和PA(过程自动化)两种类型,分别适用于工厂自动化和过程自动化领域。
3. EtherNet/IPEtherNet/IP是一种基于以太网的工业通信协议,由美国罗克韦尔自动化公司提出。
它兼容标准以太网协议TCP/IP,并在其基础上增加了工业自动化领域所需的实时性和可靠性。
EtherNet/IP广泛应用于工业以太网中,支持横向和纵向集成,实现设备之间高效的数据交换。
4. CANopenCANopen是一种基于CAN总线的工业通信协议,由国际CANopen协会提出。
它主要应用于工控领域,支持多个设备之间的实时数据传输和控制。
CANopen具有高可靠性、实时性和可扩展性等特点,适用于复杂的工业自动化控制系统。
5. OPC(OLE for Process Control)OPC是一种基于微软OLE(对象链接和嵌入)技术的通信规范,用于实现不同厂家、不同设备之间的通信互联。
OPC协议提供了标准化的接口和数据传输格式,使得各种设备可以方便地共享数据和信息,实现集成化的工业控制系统。
以上只是工业通信协议中的几种常见类型,随着工业自动化的发展,新的通信协议不断涌现。
选择适合的通信协议应根据具体的应用需求和设备特点来决定,以确保工业控制系统的稳定运行和高效管理。
Modbus协议讲解协议概述:Modbus协议是一种通信协议,用于在工业自动化领域中实现设备之间的通信。
它是一种简单而可靠的协议,广泛应用于工业控制系统中。
本文将详细讲解Modbus协议的工作原理、数据结构和通信方式。
一、Modbus协议的工作原理:Modbus协议采用主从结构,其中主机负责发起通信请求,从机负责响应请求。
通信过程中,主机向从机发送命令,从机执行命令并返回响应数据。
Modbus协议支持两种通信方式:串行通信和以太网通信。
1. 串行通信:在串行通信中,Modbus协议使用RS-232或RS-485接口进行数据传输。
通信过程中,主机通过发送特定格式的数据帧来与从机进行通信。
数据帧包括起始位、数据位、校验位和停止位等元素,确保数据的可靠传输。
2. 以太网通信:在以太网通信中,Modbus协议使用TCP/IP协议栈进行数据传输。
主机通过发送TCP数据包与从机进行通信。
数据包包括源IP地址、目标IP地址、源端口号、目标端口号和数据等元素,确保数据的准确传输。
二、Modbus协议的数据结构:Modbus协议定义了多种数据结构,包括寄存器、线圈、输入寄存器和输入线圈等。
这些数据结构用于存储设备的状态信息和控制参数。
1. 寄存器:寄存器是Modbus协议中最常用的数据结构之一。
它用于存储设备的状态信息和控制参数。
寄存器分为保持寄存器和输入寄存器两种类型。
- 保持寄存器(Holding Register):保持寄存器用于存储设备的状态信息和控制参数。
主机可以读取和写入保持寄存器的值。
- 输入寄存器(Input Register):输入寄存器用于存储设备的状态信息。
主机只能读取输入寄存器的值,不能写入。
2. 线圈:线圈用于表示设备的开关状态,只能存储0或1两种值。
线圈分为线圈和输入线圈两种类型。
- 线圈(Coil):线圈用于表示设备的开关状态。
主机可以读取和写入线圈的值。
- 输入线圈(Input Coil):输入线圈用于表示设备的开关状态。
工业通讯协议及其在自动化中的应用工业通讯协议是指用于工业领域中设备之间进行数据交换和通信的一种规范或协议。
在自动化领域中,工业通讯协议起到了至关重要的作用,它能够实现设备之间的数据传输和控制指令的交互,从而实现自动化生产过程的监控和控制。
本文将介绍几种常见的工业通讯协议,并探讨它们在自动化中的应用。
一、Modbus协议Modbus协议是一种串行通信协议,广泛应用于工业自动化领域。
它简单、易于实现和使用,支持多种通信介质,如串口、以太网等。
Modbus协议主要包括Modbus RTU、Modbus ASCII和Modbus TCP/IP三种变种。
其中,Modbus RTU和Modbus ASCII是基于串口通信的,而Modbus TCP/IP是基于以太网通信的。
Modbus协议在自动化中的应用非常广泛。
例如,在工业控制系统中,可以使用Modbus协议实现PLC(可编程逻辑控制器)与上位机之间的通信,实现对生产过程的监控和控制。
此外,Modbus协议还可以用于不同厂商的设备之间的通信,实现设备之间的数据交换和共享。
二、Profibus协议Profibus协议是一种用于工业自动化领域的现场总线协议。
它支持高速数据传输和实时通信,适用于复杂的自动化系统。
Profibus协议主要包括Profibus DP(分布式式)和Profibus PA(过程自动化)两种变种。
其中,Profibus DP适用于工业自动化领域,而Profibus PA适用于过程自动化领域。
Profibus协议在自动化中的应用非常广泛。
例如,在工业生产线中,可以使用Profibus协议实现各个设备之间的通信和数据交换,实现生产过程的自动化控制。
此外,Profibus协议还可以用于传感器和执行器之间的通信,实现对生产过程的实时监测和控制。
三、Ethernet/IP协议Ethernet/IP协议是一种基于以太网的工业通讯协议,它将以太网和工业自动化集成在一起,实现了工业设备之间的高速数据传输和实时通信。
ModBus协议在工业控制系统中的应用 (1) 2008-08-11 10:07:19 来源:互联网
随着计算机网络、通讯、控制等技术的发展,信息交换沟通的领域正在迅速覆盖从工厂的现
场设备层到控制、管理的各个层次。基于现场总线的智能仪表对现场总线技术在我国的推广应用具有非常重要的意义。本文在Modbus现场总线协议的基础上设计了一个工业温度控制系统。
关键字:现场总线 [174篇] ModBus协议 [5篇] 单片机控制 [2篇] 一、ModBus协议简介 当今世界,工业控制已从单机控制走向集中监控、集散控制。在进入网络时代的今天,工业控制器连网也为网络管理提供了方便。ModBus协议就是工业控制器的网络协议中的一种。ModBus协议是Modicon公司于1978年发明的一种用于电子控制器进行控制和通讯的通讯协议。通过此协议,控制器相互之间、控制器经由网络(例如以太网)和其它设备之间可以进行通信。它的开放性、可扩充性和标准化使它成为一个通用工业标准。有了它,不同厂商生产的控制设备可以简单可靠地连成工业网络,进行系统的集中监控,从而使它成为最流行的协议之一。
ModBus协议包括ASCII, RTU, PLUS, TCP等,并没有规定物理层。此协议定义了控制器能够认识和使用的消息结构,而不管它们是经过何种网络进行通信的。标准的ModBus 是使用RS-232C 兼容串行接口, RS-232C规定了连接器针脚、接线、信号电平、波特率、奇偶校验等信息,ModBus的ASCII, RTU协议则在此基础上规定了消息、数据的结构、命令和应答的方式。ModBus控制器的数据通信采用Master/Slave方式(主/从),即Master端发出数据请求消息,Slave端接收到正确消息后就可以发送数据到Master端以响应请求;Master端也可以直接发消息修改Slave端的数据,实现双向读写。
ModBus可以应用在支持ModBus协议的PLC和PLC之间、PLC和个人计算机之间、计算机和计算机之间、远程PLC和计算机之间以及远程计算机之间(通过Modem连接),可见ModBus的应用是相当广泛的。由于ModBus是一个事实上的工业标准,许多厂家的PLC, HMI、组态软件都支持ModBus,而且ModBus是一个开放标准,其协议内容可以免费获得,一些小型厂商甚至个人都可根据协议标准开发出支持ModBus的产品或软件,从而使其产品联入到ModBus的数据网络中。因此,ModBus有着广泛的应用基础。在实际应用中,可以使用RS232, RS 485 /422 , Modem加电话线、甚至TCP/IP来联网。所以,ModBus的传输介质种类较多,可以根据传输距离来选择。
二、ModBus协议的通讯格式 ModBus可分为两种传输模式:ASCII模式和RTU模式。使用何种模式由用户自行选择,包括串口通信参数(波特率、校验方式等)。在配置每个控制器的时候,同一个ModBus网络上的所有设备都必须选择相同的传输模式和串口参数。 2.1 ASCII模式 当控制器设为在ModBus网络上以ASCII模式通信,在消息中的每个8Bit字节都作为两个ASCII字符发送。这种方式的主要优点是字符发送的时间间隔可达到1秒而不产生错误。
表1 ASCII模式的消息帧
如表1所示,使用ASCII模式,消息以冒号(:)字符(ASCII码3AH)作为起始位,以回车换行符(ASCII码0DH, 0AH)作为结束符。传输过程中,网络上的设备不断侦测“:”字符,当有一个冒号接收到时,每个设备就解码下个位的地址域,来判断是否发给自己的。与地址域一致的设备继续接受其它域,直至接受到回车换行符。除起始位和结束符外,其他域可以使用的传输字符是十六进制的0„9,A„F,当然也要用ASCII码表示字符。当选用ASCII模式时,消息帧使用LRC(纵向冗长检测)进行错误检测。
2.2RTU模式 当控制器设为RTU模式时,消息帧中的每个8Bit字节包含两个4Bit的十六进制字符。
表2 RTU模式的消息帧
该模式下消息发送至少要以3.5个字符时间的停顿间隔开始。传输过程中,网络设备不断侦测网络总线,包括停顿间隔时间内。当第一个域(地址域)接收到,相应的设备就对接下来的传输字符进行解码,一旦有至少3. 5个字符时间的停顿就表示该消息的结束。
在RTU模式中整个消息帧必须作为一连续的流转输,如果在帧完成之前有超过1.5个字符时间的停顿时间,接收设备将刷新不完整的消息并假定下一字节是一个新消息的地址域。同样地,如果一个新消息在小于3. 5个字符时间内接着前个消息开始,接收的设备将认为它是前一消息的延续。如果在传输过程中有以上两种情况发生的话,必然会导致CRC校验产生一个错误消息,反馈给发送方设备。 当控制器设为RTU(远程终端单元)模式通信时,消息中的每个8Bit字节包含两个4Bit的十六进制字符。这种模式与ASCII模式相比在同样的波特率下,可比ASCII模式传送更多的数据。
三、系统设计 本文所设计的系统是一个基于modbus的工业控制网络,它主要由实现现场控制功能的智能控制仪表、实现对智能控制仪表在线配置与监控功能的主机两部分组成。作为从机的现场智能控制仪表主要任务有:实现现场温度采集、输出控制、显示、系统配置以及响应主机激励;主机的主要任务是在线配置从机、监控从机从而得到相应从机的状态、历史温度数据分析;两者之间的通讯是基于现场总线技术的。
ModBus协议在工业控制系统中的应用 (2) 2008-08-11 10:07:19 来源:互联网
随着计算机网络、通讯、控制等技术的发展,信息交换沟通的领域正在迅速覆盖从工厂的现
场设备层到控制、管理的各个层次。基于现场总线的智能仪表对现场总线技术在我国的推广应用具有非常重要的意义。本文在Modbus现场总线协议的基础上设计了一个工业温度控制系统。
关键字:现场总线 [174篇] ModBus协议 [5篇] 单片机控制 [2篇] 3.1 系统的硬件设计 系统主要由通讯电路(输入)、数据采集、输出控制、LCD显示、通信及电源模块等组成。如图1所示,系统具有对外界温度信号进行采集的能力,采集的模拟信号经A/D模块转换为相应的数字量,送入微处理器进行处理。采集到的每一路温度都要与系统此路的温度设定值进行比较,然后根据结果调用合适的控制算法,并通过控制相应的继电器的占空比实现对温度的调节。
考虑到系统实际应用,在硬件设计方面,微控制器选用了台湾Syncmos公司生产的8位微控制器SM5964, 它是80C52 微控制器家族的派生产品,其强大的片内资源,只需添加少量的外围器件即可实现系统的要求。温度测量利用Pt(100Ω)热敏电阻,测量的模拟信号经A/D模块转换后送入微处理进行处理。模数转换器选用凌特公司(Linear Technology)推出的20位无延迟模数转换器LTC2430,此模块可直接对测量的毫伏级信号进行处理,并能够满足精度要求。其它也选用了与通信和输出控制相关的器件。 图1 系统结构框图 由于篇幅关系,只介绍本系统通信部分的电路原理。由于标准的ModBus物理层采用了RS-232串行通信标准,在PC机上模拟MODBUS通信通过使用RS-485插卡或者RS-232/ RS-485转换模块,实现多点通信,这里选用的是RS-232/RS-485转换模块。电路图如图2所示:
图2 通信电路原理图 SM5964的串行发送端口TXD和接收端口RXD经MAX232芯片进行电平转换后,分别与PC机的数据接收端口RXD和数据发送端口TXD相连接。SM5964串行通信的发送端TXD连接到的11引脚,发出的数据信号经过MAX232芯片转换后,由0~5V的TTL电平变为-12~+12V的RS232电平,从14引脚输出到PC机串行口的第二引脚。按RS232通信协议规定,PC机串行口的第二引脚为数据输入端,这样,发出的数据就可被PC机接收到。由PC机串行口的发送端TXD(PC机串行口的第三引脚)传输来的数据,作为RS232电平的信号输入到MAX232芯片的第13引脚,经过MAX232芯片进行电平转换后变为TTL电平,再由MAX232的12引脚输出到SM5964串行口的接收端口RXD。从而完成数据的双向传输。
在设计中,使用了两个发光二极管D7和D8监视通信的工作状态。 3.2 系统的软件设计 本系统的软件设计是基于软件开发平台μC/OS-II,它是由Labrosse先生编写的一个开放式内核,最主要的特点就是源码公开,清晰明了。在单片机系统中嵌入μC/OS-II将增强系统的可靠性,并使得调试程序变得简单起来。但由于它没有功能强大的软件包,基于具体应用需要自己编写驱动程序,对内核进行扩充。为使其能够正常工作,要根据具体的硬件平台完成相应的移植工作。μC/OS-II是一个占先式的内核,即已经准备就绪的高优先级任务可以剥夺正在运行的低优先级任务的CPU使用权。这个特点使得它的实时性比非占先式的内核要好。根据要实现的功能,我将系统划分为如下6个任务:按键处理、LCD显示、串行通信、输出任务、控制运算、信号采集处理。这里只介绍和ModBus总线协议相关的部分。
当选用的是ModBus的RTU模式时,一帧报文中字节与字节之间的时间间隔比帧与帧之间的时间间隔小得多,因此主要的难点在于如何判断一帧报文接收结束与否,这可以利用单片机内置的定时器来进行判断。若实际实现时,我们选择了19200的传输速率,那么空闲间隔时间T≥1/19200*8*3.5=1.5ms。每当接收到一个新的字节,就启动定时器开始计时,定时器的时间设定为帧与帧之间的最小时间间隔(上面提到的例子中是1.5ms)。波特率不同,该时间的间隔也不同。若不到预定时间又接收到下一个字节,则说明一帧报文尚未结束,定时器重新开始计数;若定时器顺利计数到预定时间,就会触发相应的中断,在该定时中断服务程序中设定帧结束标志字节,表明一帧报文接收完毕。这样就可以防止报文接收不完整,导致该帧通讯任务无法结束而影响下一帧的接收。
