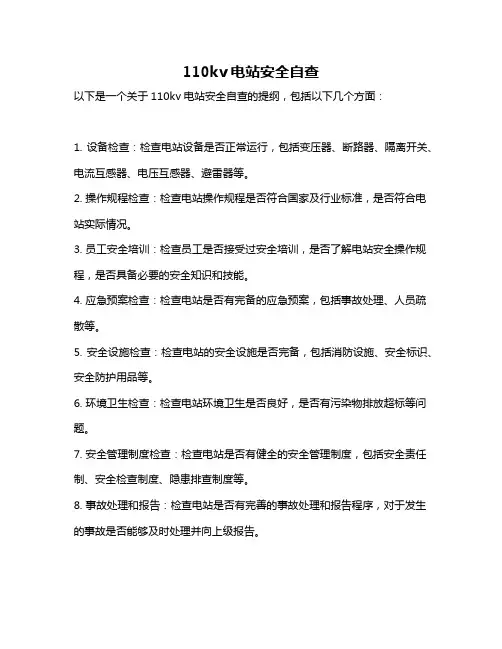

110kv电站安全自查
以下是一个关于110kv电站安全自查的提纲，包括以下几个方面：
1. 设备检查：检查电站设备是否正常运行，包括变压器、断路器、隔离开关、电流互感器、电压互感器、避雷器等。
2. 操作规程检查：检查电站操作规程是否符合国家及行业标准，是否符合电站实际情况。
3. 员工安全培训：检查员工是否接受过安全培训，是否了解电站安全操作规程，是否具备必要的安全知识和技能。
4. 应急预案检查：检查电站是否有完备的应急预案，包括事故处理、人员疏散等。
5. 安全设施检查：检查电站的安全设施是否完备，包括消防设施、安全标识、安全防护用品等。
6. 环境卫生检查：检查电站环境卫生是否良好，是否有污染物排放超标等问题。
7. 安全管理制度检查：检查电站是否有健全的安全管理制度，包括安全责任制、安全检查制度、隐患排查制度等。
8. 事故处理和报告：检查电站是否有完善的事故处理和报告程序，对于发生的事故是否能够及时处理并向上级报告。
9. 安全记录检查：检查电站是否有完备的安全记录，包括设备运行记录、维修保养记录、安全培训记录等。
10. 外部因素检查：检查电站周边环境是否存在对电站安全有影响的因素，如是否有易燃易爆物品、是否存在安全隐患等。
以上是110kv电站安全自查的主要内容，具体自查内容可以根据电站实际情况进行调整。
施工方案（线路工程重点难点分析及合理化建议）电气专业：本期工程是在站内不停电状态下进行扩建增加GIS间隔，电气一次、电气二次、土建等专业同时进行施工，交叉作业必须注意安全施工，并做好带电区域的安全防护工作。
在运行区域施工，施工环境窄小给设备吊装、安装工作带来了睹多的困难，新增间隔与主母线的连接需要办理停电作业受时间的限制等因数，施工时间可能会延长。
为了保证该项目达到业主的完成时间要求。
需要缜密的做好施工作业前的各项准备工作。
就新增GIS变电部分施工提出以下合理化建议：a.在施工前认真仔细的审阅设计图纸、厂家产品文件技术要求，每分项工程做好施工前的准备工作。
b.清除运输、安装新增间隔GIS设备的障碍物，确保产品的运输、安装就位工作。
c.备足GIS设备充注的SF6气体（符合规程及产品技术要求），各种试验仪器准备就位。
d.在施工前认真仔细的检查新增GIS间隔的基础情况是否满足产品技术文件要求。
e.申请办理开工作业票，与母线停电作业无关的电气新增施工任务抓紧完善。
1）抓紧完成出线间隔电压互感器、避雷器及相关的软导线连接施工任务。
2）新增保护盘柜安装就位，做好电缆敷设接线的准备工作。
3）电缆敷设通道达到敷设电缆的要求4）所有电缆敷设及接线在没有停电之前全部结束（到GIS间隔上的电缆芯校线完成）f.做好停运行母线的安全技术措施，准备相关的接地导线、隔离绝缘板、安全防护用品等。
电气专业施工工序总体安排：（主要工序和特殊工序的施工方法和施工效率估计，潜在问题的分析）本标段包括变电、线路、通信。
变电工程主要包括新增间BBGIS设备安装、电压互感器、避雷器、软导线连接、新增盘柜及电缆系统的安装工作。
线路工程主要包括铁塔的组立、导线的架设、铁塔的接地，110KV高压电缆的敷设等。
通信工程含光纤架设、光纤熔接等。
每个工程都含有关键工序，由于铁塔组立、架线环境复杂，新增GIS间隔空间狭窄等，开工先后顺序的不同，部分工序之间存在着交叉施工的矛盾，为了解决这些矛盾，保证各系统各工序的顺利施工，避免返工，必须拟订各系统主要工序间的施工流程。
变电站频繁出现10千伏避雷器炸裂和电压互感器一次保险熔断的故障分析变电站10千伏电压互感器一次保险熔断大多数原因是系统有接地或波动，10千伏柜内避雷器是为了抑制真空断路器的操作过电压，柜内避雷器故障与断路器分合闸有关系。
本文主要针对变电站既无系统接地或波动，也无断路器操作和保护跳闸，却频繁出现10kV避雷器炸裂和电压互感器一次保险熔断的故障原因进行分析，为以后的故障原因查找拓宽思路。
标签：避雷器;电压互感器;保险;谐振引言：某110千伏变电站2008年7月22日投运，2010年9月24日开始频繁出现10千伏避雷器炸裂，10千伏电压互感器一次保险熔断。
具体故障情况如下：记录时间后台监视到的电压故障量（kV）故障产生后果2010.9.24.1：39 Ua：9.91 Ub：9.92 Uc：1.35 10千伏电压互感器A、C相熔断器熔断;一次消谐器烧毁;主变低压侧1001开关柜C相避雷器烧毁。
2010.9.26.9：55 Ua：2.6 Ub：3.17 Uc：2.68 主变差动保护动作，10千伏电压互感器A、B、C三相熔断器熔断;一次消谐器烧毁;主变低压侧1001开关柜B、C相避雷器烧毁。
2010.10.5.19：55 Ua：1.68 Ub：10.17 Uc：1.58 10千伏电压互感器A、C相熔断器熔断;一次消谐器烧毁;主变低压侧1001开关柜C相避雷器烧毁。
2010.10.14.13：34 Ua：1.63 Ub：10.01 Uc：1.52 10千伏电压互感器A、C 相熔断器熔断;主变低压侧1001开关柜C相避雷器烧毁。
2010.10.15.10：35 Ua：0.55 Ub：6.04 Uc：0.65 10千伏电压互感器A、C相熔断器熔断。
2010.10.15.21：09 Ua：9.9 Ub：9.8 Uc：0 10千伏电压互感器A、C相熔断器熔断;主变低压侧1001开关柜C相避雷器烧毁。
2010.10.20.13：04 Ua：1.49 Ub：10.31 Uc：1.52 10千伏电压互感器A、C 相熔断器熔断，电压互感器开关柜C相避雷器烧毁。

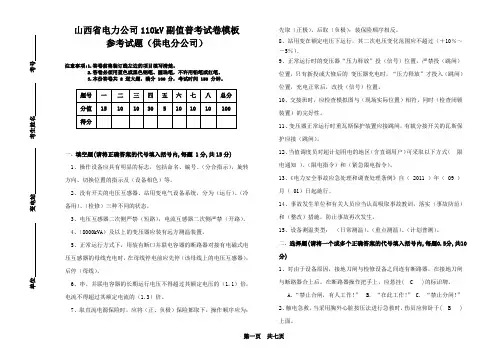

山西省电力公司110kV 副值普考试卷模板参考试题（供电分公司）注意事项:1.答卷前将装订线左边的项目填写清楚。
2.答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。
3.本份答卷共 8 道大题，满分 100 分，考试时间 150 分钟。
题号 一 二 三 四 五 六 七 八 总分 分值 15 10 10 30 5 10 10 10 100 得分一、填空题(请将正确答案的代号填入括号内,每题 1分,共15分) 1、操作设备应具有明显的标志，包括命名、编号、（分合指示），旋转方向、切换位置的指示及（设备相色）等。
2、没有开关的电压互感器、站用变电气设备系统，分为（运行）、（冷备用）、（检修）三种不同的状态。
3、电压互感器二次侧严禁（短路），电流互感器二次侧严禁（开路）。
4、（8000kVA ）及以上的变压器应装有远方测温装置。
5、正常运行方式下，用装有断口并联电容器的断路器对接有电磁式电压互感器的母线充电时，在母线停电前应先停（该母线上的电压互感器），后停（母线）。
6、串、并联电容器的长期运行电压不得超过其额定电压的（1.1）倍，电流不得超过其额定电流的（1.3）倍。
7、取直流电源保险时，应将（正、负极）保险都取下，操作顺序应为：先取（正极），后取（负极）；装保险顺序相反。
8、站用变在额定电压下运行，其二次电压变化范围应不超过（＋10％～－5％）。
9、正常运行时的变压器“压力释放”投（信号）位置，严禁投（跳闸）位置，只有新投或大修后的 变压器充电时，“压力释放”才投入（跳闸）位置，充电正常后，改投（信号）位置。
10、交接班时，应检查模拟图与（现场实际位置）相符，同时（检查闭锁装置）的完好性。
11、变压器正常运行时重瓦斯保护装置应接跳闸，有载分接开关的瓦斯保护应接（跳闸）。
12、当值调度员对超计划用电的地区（含直调用户）可采取以下方式（ 限电通知 ）、（限电指令）和（紧急限电指令）。
13、《电力安全事故应急处理和调查处理条例》自（ 2011 ）年（ 09 ）月（ 01）日起施行。
避雷器阻性电流的监测问题0、概述：在目前避雷器带电检测和智能变电站避雷器在线监测中，除监测避雷器的全电流和放电次数外，大部分都要求测量避雷器的阻性电流。
由于避雷器的劣化主要是阻性电流的增加，而全电流的增加较小。
试验测量阻性电流很重要。
但是精确阻性电流测量是很难的，目前没有国标推荐的方法，主要是参考IEC推荐的方法。
避雷器的全电流由阻性电流和容性电流两部分组成，在持续运行电压下（避雷器正常工作电压），容性电流占有较大的成分（80%左右），相位超前避雷器运行电压90度，容性电流是线性的，基本不含谐波分量，一般用有效值表示，对于一般110—550kV的避雷器容性电流约为600—2000微安。
阻性电流占有较小的成分，相位与避雷器运行电压一致，含有较大的谐波分量，一般用最大值表示，不讲有效值。
对于一般110—500kV的避雷器阻性电流约为60—400微安。
当避雷器运行电压升高时，容性电流和电压等比例升高，阻性电流增大速度很大，非线性分量也大幅度增加。
由于容性电流流过避雷器时不产生功耗，一般不大关注，它和全电流的值基本一致。
所以，一般测量避雷器的全电流和阻性电流。
1、阻性电流测量方法目前我国还没有金属氧化物避雷器阻性电流的测试方法的有关标准。
根据IEC60099-5推荐的避雷器阻性电流的测试方法有：(1)利用避雷器运行电压的方法有：利用电压相位直接读取阻性电流的相位法，利用电压信号补偿容性电流的补偿法，功耗测试法；(2)不需要运行电压的方法有：三次谐波法，谐波分析法，通过对泄漏电流综合分析得到基波信号的补偿法等。
2、金属氧化物避雷器等值回路金属氧化物避雷器等值回路如下图图1：避雷器等值回路补偿法就是根据最简等值回路，从全电流中补偿掉容性支路电流，得到阻性电流。
而链式等值回路(链之间的电感已省略)更接近避雷器的实际情况。
3、各种方法的特点不同的测量方法的测量精度不同，各有利弊。
3.1、利用电压信号测量功耗时，直接反应避雷器的发热性能。
110KV变电站电气试验项目电气试验目录一、主变试验1、电力变压器试验A、绕组直流电阻测量B、变比测试误差测量C、介质损失角测量D、一分钟直流泄漏测量E、短路阻抗测量F、低电压空载2、电力变压器有载分接开关试验A、电力变压器有载分接开关切换试验3、变压器电容式套管试验A、绝缘电阻B、介质损试验4、电力变压器交流耐压试验A、外施耐压试验B、耐压后绝缘电阻测量二、站用变试验1、绝缘电阻及吸收比、极化指数测量2、变压比误差及联结组别测量3、绕组直流电阻测量4、低电压空载及短路试验5、绕组及套管的工频耐压试验三、SF6断路器试验1、绝缘电阻及耐压试验2、导电回路接触电阻测试3、操作线圈及其动作电压测试4、机械特性时间测试5、微水测试及密封性试验四、35KV断路器实验1、绝缘电阻2、导电回路电阻、耐压3、分合闸时间、同期测量4、动作电压五、110KV主变电流互感器试验1、绝缘电阻2、变比测试3、二次线圈直流电阻4、极性检查5、励磁特征实验6、耐压6、110KV干式电流互感器实验1、绝缘电阻测量及工频耐压试验2、极性检查3、电流比检查及二次直阻测量4、励磁特征5、一次直流电阻测量七、35KV电流互感器试验1、绝缘电阻2、电流比检查及二次直阻丈量3、极性及一次直流电阻丈量4、励磁特性试验5、耐压6、局部放电测试八、零序流变试验1、绝缘电阻2、电流比检查及二次直阻测量3、极性及一次直流电阻测量4、励磁特征实验5、耐压九、电磁式电压互感器试验1、绝缘电阻、介损及交流耐压试验2、直流电阻测量3、极性检查4、变比检查5、励磁特征及空载损耗实验十、35KV母线压变试验1、绝缘电阻2、一次、二次绕组直流电阻、局放3、变比误差4、励磁特性及空载损耗5、工频交流耐压十一、氧化锌避雷器实验1、GISA、绝缘电阻丈量B、交、直流泄漏电流及参考电压测量C、放电计数器及漏电电流表检查2、其余的A、绝缘电阻测量B、直流参考电压、泄漏电流及交流参考电压测试C、持续运行电压下全电流计阻性电流测试D、避雷器监测器测试十二、高压隔离开关实验1、绝缘电阻2、导电回路电阻十三、接地电阻测试及导通试验十四、GIS回路电阻测试试验十五、GIS微水测试试验十六、GIS密度继电器校验十七、电试验1、铭牌及安装位置2、实验日期及电气情况3、电容量及绝缘电阻测量十八、干式电抗器试验1、铭牌及主要技术参数2、试验日期及天气情况3、支柱绝缘子绝缘电阻测量及工频耐压试验4、绕组电流电阻及电感测量十九、电力电缆实验报告1、绝缘电阻丈量及耐压实验2、两端相位一致、与电网相位一致。
110kV变电站竣工验收大纲目录1. 土建工程1.1 验收依据1.2 主控制室、配电装置室、继电器室、供水系统建筑、传达室1.3 屋外配电装置建筑1.4 辅助生产建筑1.5 特殊构筑物1.6 与所址相关的单项工程1.7 土建重点验收内容2. 电气一次2.1 验收依据2.2 主变压器系统2.4 110KV配电装置2.5 10KV配电装置2.6 无功补偿2.7 所用电系统2.8 全站电气照明2.9 全所防雷及接地装置3. 电气二次3.1 验收依据3.2 继电保护和安全自动装置3.3 自动化3.4 通信3.5 直流系统3.6 电能计量3.7 “五防”闭锁系统3.8 端子箱3.9 电缆敷设4. 生产准备4.1 验收依据4.2 技术资料4.3 运行资料4.4 规程资料4.5 设备标示、标签4.6 工器具及备品、备件5. 竣工资料5.1 验收内容5.2 验收要求1. 土建工程1.1 验收依据序号标准文号标准名称1 GB50300－2001 《建筑工程施工质量验收统一标准》2 GB50202－2002 《建筑地基施工基础工程施工质量验收规范》3 GB50203-2002 《砌体工程施工质量验收规范》4 GB50204-2002 《混凝土结构工程施工质量验收规范》5 GB50205-2001 《钢结构工程施工质量验收规范》6 GB50207-2002 《屋面工程质量验收规范》7 GB50208-2002 《地下防水工程质量验收规范》8 GB50209-2002 《建筑地面工程施工质量验收规范》9 GB50210-2001 《建筑装饰装修工程施工质量验收规范》10 GB50242-2002 《建筑给排水及采暖工程施工质量验收规范》11 GB50243-2002 《通风与空调工程施工质量验收规范》12 GB50303-2001 《建筑电气工程施工质量验收规范》13 GB50325-2001 《民用建筑工程室内环境污染控制规范》14 初步设计及施工图设计文件15 DL/T 521.1-2005 电力建设施工质量验收及评定规程第1部分1.2 主控制室、配电装置室、继电器室1.2.1 验收项目序号验收内容验收项目1 主控制室一般土建、四防一通2、主变压器系统、一般土建、四防一通2 配电装置室一般土建、四防一通3 继电器室一般土建、四防一通1.2.2 验收要求1.2.2.1 一般土建外墙面工艺质量：无脱层、裂缝、空鼓现象；分隔条（缝）宽度、深度均匀、楞角整齐；滴水线顺直、滴水槽深度、宽度一致，门窗框与墙体间缝隙填塞密实平整；立面垂直度、表面平整度、分隔条（缝）平直度等符合施工验收规范要求。
盛阳金属科技110kV 变电站工程110kVGIS 技术规范书山东正龙设计工程顾问有限公司2014 年1 月1、总则1.1本规范书提出了盛阳金属科技110kV变电站所需110kV 户内SF6 绝缘全封闭组合电器（以下简称GIS）的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文，卖方应提供符合本规范书和国家最新标准的优质产品。
1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
1.4本规范书所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。
1.5本技术规范书经双方确认签字后，将作为合同附件，与合同具有同等效力。
2、供货范围2.1供货范围（ 1 个电缆进线间隔， 2 个主变架空出线间隔）进线间隔含：断路器 1 台；隔离开关 3 组；检修接地开关 3 组；快速接地开关 2 组；CT 一组（三相四绕组）；PT 1 组（三相）；避雷器 1 组（三相）；带电显示 1 组（三相）；母线及电缆终端、汇控箱等。
每一主变间隔含：断路器 1 台；隔离开关 2 组；检修接地开关3组；CT 一组（三相四绕组）；带电显示 1 组（三相）；母线及套管、汇控箱等。
具体以提供的主接线图为准，及乙方在投标书中所承诺的供货。
3、技术文件和图纸3.1所需图纸的交付3.1.1卖方应提交制造厂的图纸和资料给买方以便确认：技术协议签订后 1 周内交付一次图纸， 2 周内提供二次图纸供设计院确认，设计院反馈意见后 1 周内提供正式图纸。
发送方式为优盘（1：1 比例CAD2000图纸）。
（GIS 室进深为：墙中心距10.0 米）3.2技术文件3.2.1最终技术图纸、说明书、试验报告在设备起运前直接寄给有关单位，共6 套。
3.2.2说明书包括以下资料（1）全部详细的安装资料（2）额定值和特性要求（3）维护和检验要求（4）运行条件（5）试验条件3.2.3提供以下各项试验报告（1）例行试验报告（2）其它适用的说明和资料3.2.4文件格式所有图纸和技术文件均应用中文，并采用国际标准单位。
110kV变电站的铁磁谐振分析与抑制摘要：电压互感器是铁磁元件，铁磁元件是一个非线性元件，随着电流的增加铁芯严重饱和，电压互感器的电感随着电流的增加而减小。
中性点不接地系统，无接地点，谐振时电压在系统的零序通道中产生，发生谐振时检测电压互感器二次开口电压就可以检测是否发生谐振。
电力系统中常见的铁磁谐振主要有线路断线、系统单相接地、互感器本身原因引起的铁磁谐振。
关键词：110kV；变电站；铁磁谐振；抑制措施在电力系统当中,当系统操作或发生故障时,感性和容性元件可能会形成震荡回路,在特定的条件下会产生谐振,从而导致系统部分设备出线过电压,影响设备及人身安全及保护装置的可靠性。
1、铁磁谐振产生原理及特点铁磁谐振是电力系统自激振荡的一种形式，是由于变压器、电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。
影响铁磁谐振形成的因素有很多，如系统所连互感器台数的多少、器件励磁特性的优良度、线路参数的不同设置、具体的故障类型、系统包含的谐波造成的影响等。
铁磁谐振有以下几个特点：1）谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而趋于平稳。
2）铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。
如电源电压暂时升高、系统受到较强烈的电流冲击等。
3）铁磁谐振存在自保持现象。
激发因素消失后，铁磁谐振过电压仍然可以继续长期存在。
4）铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
2、铁磁谐振影响因素TV发生铁磁谐振与电容C1、C2的数值参数有直接联系。
当前断路器并联电容C1数值参数根据断路器开断台数进行设置。
电容C2数值根据变电站GIS的母线管道长度来设置。
电容C2越小，断路器断口处的感应电压值越大，发生铁磁谐振概率越大。
500kV变电站3/2接线的串内T型区域为发生铁磁谐振的高发区。
此时线路侧隔离开关DS处于分闸状态，母线对地电容C2很小，该运行工况串内TV会发生铁磁谐振。
编号：DQ/011
XXX变电所110kV 电压互感器、避雷器
标准化作业指导书
编写人：***
审核人：***
批准人：***
作业负责人：
作业时间：年月日时分至年月日时分
大庆石化建设公司电气公司
目次
1.标准化作业流程图
2.范围
3.引用文件
4.准备阶段
5.设备试验流程图
6.作业程序及作业标准
7.验收
8.作业指导书执行情况评估
1. 标准化作业流程图
高压试验专业标准化作业流程图
→→→
→→
→
→→→
→→→
→→→
→→→
2. 范围
本作业指导书适用于高压专业的电压互感器、避雷器试验工作。
3. 引用文件（略，同范本1）
《国家电网公司安全生产规程规定》国家电网公司2003年颁
《电力安全工作规程》（变电站和发电厂电气部分）
《危险点分析及控制措施》辽宁省电力有限公司2002年颁《电力安全工器具预防性试验规程》国家电网公司2002年颁
《电气装置安装工程电气设备交接试验标准》国家技术监督局、建设部联合发布GB 50150—2006
《电力设备预防性试验规程》（DL/T596—1996）电力工业部发布
4. 准备阶段
4.1 准备工作安排
XXX 变电所110kV电压互感器、避雷器试验准备工作安排
4.2 作业人员要求
XXX 变电所110kV 电压互感器、避雷器试验作业人员要求
4.3 工器具及材料
XXX 变电所110kV 电压互感器、避雷器试验作业工器具及材料
√
序号 名 称 规格/编号 单位 准备数量 实际收回数量 备注 1 试验围栏 2 标示牌 3 安全带 4 万用表 5 低压验电笔 6 电源线及电源板 7 绝缘拉杆 8 螺丝刀 9 手钳
10
线包（导线、接地线等）
11 放电棒
12 兆欧表
13 直流高压发生器
14 介损电桥
15 计数器测试仪
16 绝缘胶垫
4.4危险点分析及预控措施
XXX 变电所110kV电压互感器、避雷器试验作业危险点分析及安全控制措施
4.5人员分工
XXX 变电所110kV电压互感器、避雷器试验人员分工
√序号试验项目试验负责人试验人员
1 试验前准备，设置试验围栏
2 摆放试验仪器
3 在设备上连接试验线
4 电压互感器绝缘电阻测量
5 电压互感器介损测量
6 避雷器绝缘电阻
7 避雷器泄漏电流
8 避雷器计数器测试
9 清理现场
5. 设备试验流程图
XXX 变电所110kV电压互感器、避雷器试验流程图
→→→→
↑↓
↑↓
∣
∣↓
←
6. 作业程序及作业标准
6.1 开工
√序号内容
1 工作负责人交代工作票并宣布开工
2 若试验与检修使用同一张第一种工作票，工作票由检修负责人办理
3 依照工作票要求，安全措施办理完毕后，由检修工作负责人带领作业人员进入工作现场
4 作业人员认真听取检修工作负责人交待工作票，进一步明确工作任务、工作地点、应试设备、带电部位及安全措施等，明确危险点预控措施，并提问
5 作业人员检查工作票所列的安全措施是否正确完备，确认无误并清楚工作票内容后，作业人员在工作票上签字
6 试验负责人根据工作票提出的带电部位和采取的措施，详细向试验班成员交待并落实
7 试验负责人进行试验人员分工，明确负责
8 试验人员离开现场时，须经试验负责人许可
9 试验人员按一定顺序摆放仪器和接试验线，仪器摆放整齐，试验线连接整齐正确无误
10 试验人员在仪器周围设高0.9m围栏，每面向外悬挂“止步，高压危险”标示牌，每5m至少1个标示牌
11 由检查人员拆除被试设备与系统的连接线
12 登电压互感器用梯子
13 对设备放电并进行试验连线，接线人员系好安全带
接取试验电源，拆接试验电源时不少于2人
14 加压前与检查负责人协调，不允许有交叉作业
15 认真检查试验接线、表计倍率、量程、调压器零位及仪表的开始状态，均正确无误后开始加压
6.2 试验电源的使用
√序号内容标准责任人签名
1 试验电源接取的位置
由工作负责人或运行人员指定
2 接取试验电源的人数
2人接取，1人接线1人监护
3 接取试验电源的注意事项，防止
电源短路和接取人员触电
用万用表或低压
验电笔验电
4 对导线的要求 1.5m㎡以上
6.3 试验内容及试验标准
√序号试验内容试验标准试验结果责任人签名
1
直流电阻测试
1.6MV A以及以下变压器相间差别不大于4%，线间差别不大于2%；与前一次同部位测得值比较，其变化应不大于2%
2
绕组绝缘电阻
与前一次同温度比较无明显变化
3 交流耐压出厂值的85%
4 测试结束，对数
据分析
与历次数据比较，与规程比较
5 拆除试验线及实
验电源
拆除所有因试验而接的导线，不留任何物品
6 连接因试验而拆
的引线
恢复因试验而拆的套管末屏接地引线
7
清理试验现场
工作负责人会同工作班成员检查验收
8 离开试验现场交
待记录
向负责人或运行人员交待试验情况及结论
6.4作业结束阶段
7. 验收
XXX 变电所110kV电压互感器、避雷器试验作业验收
8.作业指导书执行情况评估
XXX 变电所110kV电压互感器、避雷器试验作业指导书执行情况评估。
