移相电路原理及简单设计移相电路是一种用于改变信号相位的电路，其主要原理是通过延迟或提前信号的某些频率成分来实现相位移动。

移相电路可以用于许多应用，例如滤波器、放大器、混频器、频率合成器、调制解调器和遥控器等。

移相电路的设计需要考虑许多因素，包括移相器的类型、电路的频率响应、信号源的输出阻抗、移相量的控制方式和移相范围等。

以下是一些移相电路的类型及其基本原理。

1. RC 移相器RC 移相器是一种简单的电路，它使用电容器和电阻器来改变信号的相位。

在 RC 移相器中，信号通过一个电容器，然后被延迟了一定的时间，因为电容器需要一定的时间来充电和放电。

这个时间延迟可以通过调整电容器和电阻器的值来控制。

例如，当信号通过一个 90 度相移器时，一个 45 度相移器可以通过电容器和电阻器的值相应地设置。

2. 传输线移相器传输线移相器是一种使用传输线进行相位移动的电路。

在这种电路中，信号通过一条传输线，然后被传输线的长度所延迟。

这个长度可以通过传输线长度和信号频率计算出来。

传输线移相器可以提供非常大的相位移动范围，但需要考虑传输线的损耗和阻抗匹配等问题。

3. 反相移相器反相移相器是一种使用反相器进行相位移动的电路。

在这种电路中，信号通过反相器，该器会将信号反转并延迟一定的时间，从而改变信号的相位。

这个时间延迟可以通过反相器的延迟或其他电路元件的延迟来控制。

4. 集成电路移相器集成电路移相器是使用集成电路芯片进行相位移动的电路。

这种电路通常包括一个或多个比例型积分器阶段，其中电容器和电阻器被整合在一起。

集成电路移相器通常可提供非常高的精度和可靠性，但也需要考虑集成电路的复杂性和成本等问题。

在实际设计中，移相电路通常需要与其他电路元件配合来达到期望的效果。

例如，在滤波器中使用移相电路可以改善滤波器的频率响应和群延迟等性能。

在遥控器中使用移相电路可以实现更可靠和可靠的信号传输。

因此，在设计移相电路时，需要考虑特定应用的要求和限制，以实现最佳性能。

0到360度移相电路-回复什么是0到360度移相电路？0到360度移相电路是一种电路设计，用于产生相位延迟或提前0到360度的信号。

相位移动电路在控制系统、通信系统和信号处理应用中非常重要。

这种电路的主要功能是改变输入信号的相位，从而实现信号的调节和对驱动系统的改进。

为什么需要0到360度移相电路？在很多应用中，我们需要调整信号的相位来实现特定的功能。

例如，在无线通信中，相位移位电路用于调整发送和接收信号的相位，以便于确定信号的传输时机和增强信号传输质量。

在控制系统中，相位移动电路可以用于调整信号的相对时间，从而提高系统的灵敏度和响应速度。

0到360度移相电路的设计步骤如下：步骤一：确定电路需求首先，确定电路所需的相位移动范围和精度。

这取决于具体的应用。

有些应用可能只需要0到180度移相，而其他应用则需要更大范围的相位移动。

步骤二：选择合适的元件根据电路的需求，选择合适的元件来实现相位移动。

常见的元件包括电阻、电容、电感和运算放大器等。

不同的电路拓扑结构和元件组合可以实现不同的相位移动方式。

步骤三：设计基本电路结构根据所选元件，设计基本的电路结构。

最常见的基本电路结构包括RC电路、RL电路和RLC电路。

这些结构可以实现不同的相位移动和频率响应。

步骤四：计算元件参数根据电路的需求，计算所选元件的参数。

这包括选择合适的电阻值、电容值和电感值。

通常需要进行一些计算和优化来达到所需的相位移动和频率响应。

步骤五：进行电路仿真使用电路仿真软件，如LTspice或MATLAB等，对设计的电路进行仿真。

通过模拟输入信号和测量输出信号的相位差，验证设计的正确性和性能。

步骤六：进行电路实现和测试根据设计进行电路实现，并通过测试来验证电路的性能。

这包括测量电路的相位移动范围、相位精度、频率响应和功率消耗等指标。

步骤七：优化和改进在实际使用中，根据需要进行优化和改进。

这包括调整元件参数、优化电路拓扑结构和改进信号处理算法等，以提高电路的性能和适应特定应用的需求。

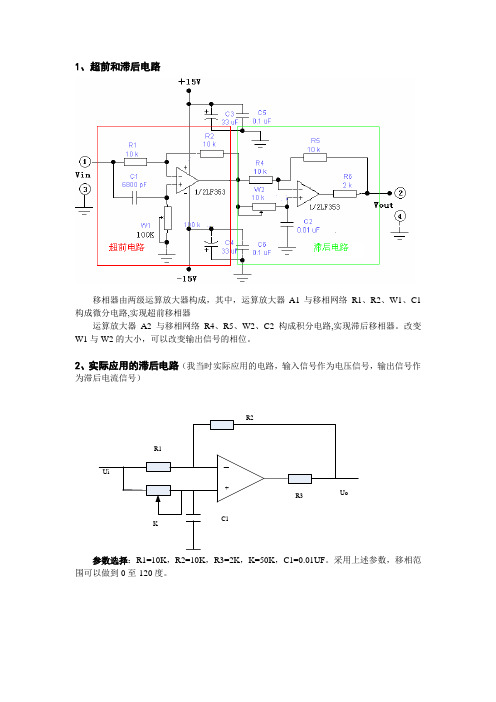

1、超前和滞后电路
移相器由两级运算放大器构成，其中，运算放大器A1与移相网络R1、R2、W1、C1构成微分电路,实现超前移相器
运算放大器A2与移相网络R4、R5、W2、C2构成积分电路,实现滞后移相器。

改变W1与W2的大小，可以改变输出信号的相位。

2、实际应用的滞后电路（我当时实际应用的电路，输入信号作为电压信号，输出信号作为滞后电流信号）
参数选择：R1=10K ，R2=10K ，R3=2K ，K=50K ，C1=0.01UF 。

采用上述参数，移相范围可以做到0至-120度。

+Ui
Uo R1R2R3K
C1
3、其他参考资料中的移相电路
图11-18 反相输入放大器构成的移相电路
(a)90°~180°移相电路(b)90°~180°移相电路相量图
(c)180°~270°移相电路(d)180°~270°移相电路相量图
图11-19 同相输入放大器构成的移相电路
(a)0°~90°移相电路(b)0°~90°移相电路相量图
(c)0°~ -90°移相电路(d)0°~ -90°移相电路相量图。
