故障录波介绍

故障录波介绍

中性点经接地电阻接地方式
接地变压器结构与一般 三相芯式变压器相似。T0 为接地变压器，铁芯为三 相三柱式，每个铁芯上有 两个匝数相等，绕向相同 的绕组，每相上面一个绕 组与下面一个绕组反极性 串联，并将每相下面一个 绕组的首端连在一起作为 中性点，组成曲折形的星 形接线。二次绕组视工程 需要决定是否配置。
接地变零序保护误动、拒动探讨
防范措施 （3）35kV母线并列运行时，不得同时投入两条母线的接 地变。
感谢您的聆听
故障录波在线查看
【波形设置】选项
故障的起始时刻
故障录波在线查看
高度 长度
故障的起始时刻
故障录波离线分析软件
三 典型波形识别
故障录波分析-三相短路电压
故障录波分析-三相短路低压侧电流
0.052s故障开始
0.18s故障结束
故障录波分析-三相短路高压侧电流
故障录波分析-两相短路低压侧电流
故障录波分析-两相短路低压侧电流
实际波形分析-案例 1 保护动作信息
1号接地变保护测控信息
实际波形分析-案例 1 1号接地变零序电流波形
实际波形分析-案例 1
原因分析 直接原因：35kV I段母线所带风机线路上一台配电变压
器A相高压侧引线折断，搭接至变压器本体导致A相接 地故障。 根本原因：35kV I段母线所带风机线路未配置零序电流 互感器，未设置零序电流保护。
五 零序保护误动、拒动探讨
接地变零序保护误动、拒动探讨
（一）两条线路同相接地的电流叠加
当一条线路经高阻接地，由于故障电流小，保护不能动
作；此后，另一条线路又经高阻接地，线路的故障电流也未
达到保护动作值，两条线路同时发生高阻接地等值电路为： 图中，R1 、R2 分别为故障线 路1、线路2的接地过渡电阻； Il1 、IL2 分别为故障线路1、线 路2的零序电流；IR 为流过接 地变的零序电流；XCΣ 、Xb 分 别为线路对地电容、接地变压 器的电抗值；R为接地电阻值。

LBD 故障录波综合分(与“启动”相关文档)共15张PPT

LBD 故障录波综合分(与“启动”相关文档)共15张PPT
LBD 故障录波综合分析装置
第1页，共15页。
• 概述：主要用于电力系统故障或异常
工况的电压、电流数据记录和有关保 护及安全自动装置动作顺序记录，再 现故障和异常运行时的电气量变化过 程，并完成故障录波数据的综合分析， 为确定故障原因、正确和评价保护及 自动装置的动作行为提供依据。
第2页，共15页。
• #7发变组用的是LBD-MGR（V1000）
发电机-变压器组故障录波综合分析 装置 。
• #8、#9发变组及D厂启备变用的是
LBD-MGR（V2000）发电机-变压器组 故障录波综合分析装置 。
• D厂线路用的是LBD-WLB-3000型微
机线路故障录波分析装置。
第3页，共15页。
• 1.装置技术特点： • 1）装置实现了10kHz高采样率。
• 自检故障指示灯: 装置一旦发生故障，该灯
亮。
• 装置异常指示灯: 装置在规定的时间段内未收
到定时发出的巡检或互检命令，该灯亮。
第9页，共15页。
• 通讯故障指示灯: 主机系统之间通讯故障时，该
灯亮。
• 调试指示灯: 装置进入调试状态时，该灯亮。
• 总清按钮: 用于手动复归各告警继电器及其指 2）本装置不仅具有完备的录波功能，还以对接入的模拟量和开关量进行实时显示。
任何一路或多路开关量均可整定作为启动量。
示，同时变换装置面板数据上传灯、录波启动灯灯亮。 数据上传灯无自保持，一旦录波数据传完后，将自动 熄灭。录波启动指示灯采
第10页，共15页。
• 用自保持方式，可由屏上“信号总清”按钮予以清除
（若录波数据未上传完，即数据上传灯亮时，信号总清 无效）；
• 6.3.2 将装置录波启动后，录波数据自动存入硬盘的默

故障录波器波形分析

故障录波器波形分析

故障录波器波形分析在我们得日常工作屮经常需要通过录波波形来分析电力系统到底发生了何种故障？保护装置得动作行为就是否正确？二次回路接线就是否正确?试验接线就是否正确？CT、P T极性就是否正确等等问题。

接下来我就先讲一下分析录波图得基本方法：1、当我们拿到一张录波图后,首先要通过前面所学得知识大致判断系统发生了什么故障，故障持续了多长时间。

2、以某-•相电压或电流得过零点为相位基准，查瞧故障前电流电压相位关系就是否正确，就是否为正相序？负荷角为多少度？3、以故障相电压或电流得过零点为相位基准，确定故障态各相电流电压得相位关系。

（注意选取相位基准吋应躲开故障初始及故障结束部分，因为这两个区间一就是非周期分量较大，二就是电压电流夹角由负荷角转换为线路阻抗角跳跃较大,容易造成错误分析）4、绘制向量图，进行分析。

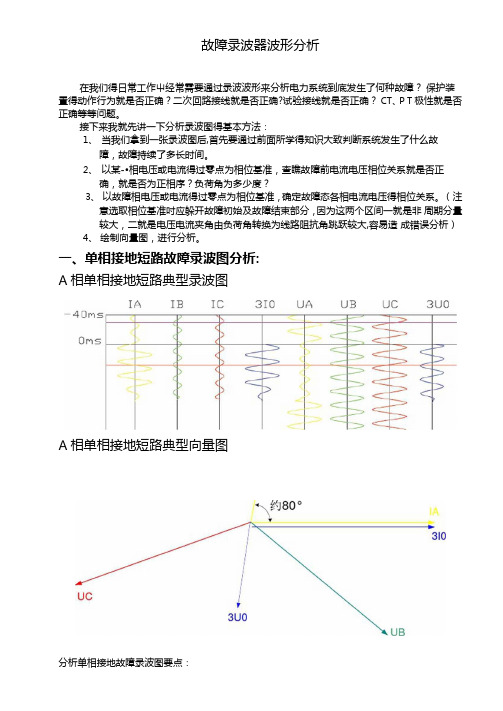

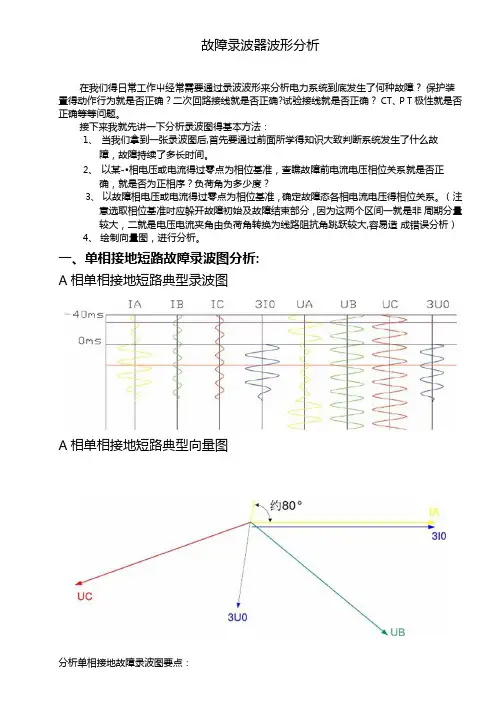

一、单相接地短路故障录波图分析:A相单相接地短路典型录波图A相单相接地短路典型向量图分析单相接地故障录波图要点：1、-•相电流增大，-•相电压降低；出现零序电流、零序电压.2、电流增大、电压降低为同-•相别、3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4、故障相电压超前故障相电流约80度左右;零序电流超前零序电压约110度左右。

当我们瞧到符合第1条得一张录波图时,基本上可以确定系统发生了单相接地短路故障;若符合第2条可以确定电压、电流相别没有接错;符合第3条、第4 条可以确定保护装置、二次回路整体均没有问题（不考虑电压、电流同时接错得问题，对于同时接错得问题需要综合考虑，比如说您可以收集同一系统上下级变电所得录波图,对于同一个系统故障各个变电所录波图反映得情况应该就是相同得，那么与其她站反映得故障相别不同得变电站就需要进行现场测试）o若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路就是否存在问题、这里需要特别说明一下公司得LFP-90 0系列线路保护装置，该系列保护波形中得电流在计算时加入了一个78度得补偿阻抗，其录波图上反映得正向故障就是故障相电压与电流同向，零序电流超前零序电压180度左右;反向故障就是故障相电压与电流反向，零序电流与零序电压同向。

故障录波装置及波形分析

故障录波装置及波形分析
• 1)分闸时间。 • 2)断路器得断弧分析。 • 3)重合闸分析。 • 4)振荡波形。
4、故障电流、电压值得测量
分析录波图得基本方法
• 1、当我们拿到一张录波图后,首先要通过 前面所学得知识大致判断系统发生了什么 故障,故障持续了多长时间。
• 2、以某一相电压或电流得过零点为相位基 准,查看故障前电流电压相位关系就是否正 确,就是否为正相序？负荷角为多少度？
大家学习辛苦了，还是要坚持
继续保持安静
录波图得分析应用
1、故障类型得判别
• 1)接地与不接地短路。 • 2)单相与多相故障。 • 3)短路故障与断线故障。
录波图得分析应用
2、故障相别得判断
凡故障相,其电流和电压波形将同时有 显著跳变,即电流增大、电压降低。
录波图得分析应用
3、断路器分、合情况分析
220kV:武汉中元华电科技有限公司得ZH系 列电力故障录波测距装置。
录波装置简介
110 kV故障录波 采用深圳双合电 脑系统公司得 SH2000C型故障 录波器装置。
故障录波文件 得调取方法:
1、在“分析计算” 选项中选择“波 形分析”
2、在分析界面中, 点击“文件”－ “打开”,然后选 择文件:
故障录波装置及波形分析
装设故障录波得目得
故障录波装置得作用
1
正确评价继电保护和自动装置得工作
2
正确分析事故得原因并研究防止对 3策。
发现继电保护和自动装置缺陷
4
发现一次设备缺陷,及时消除隐患
5
帮助寻找故障点
录波装置简介
220kV:南京银山电子有限公司得YS-88A型 电力故障录波测距装置。
录波装置简介
Байду номын сангаас 波形分析

故障录波培训课件

故障录波培训课件

关于送终端线路
关于两个开关两次重合
重合闸整组复归后再故障 非全相期间再故障 重合闸整组复归前再故障
关于多次故障
单相故障 两套主保护的单相跳闸信号，两套后备 保护动作信号，差动动作信号，收信、 发信信号，重合闸动作信号
两相及以上故障 两套主保护的三相跳闸信号，两套后备
保护动作信号，差动动作信号，收信、 发信信号，
简单故障分析
两相接地故障－－ 有两相电流突变增大，有零序电流出现。
简单故障分析
对于一个正常运行的输电线路，电流与电压的相位角 关系跟线路的有功和无功的方向有关。
任何正方向故障下电流永远滞后于电压，其角度等于 线路阻抗角，但受过渡电阻的影响，角度变小。
关于负荷潮流与故障电流的相位
关于顺序重合闸
故障录波器之配置原则
➢ 模拟量和开关量之比为1:3或1:4配置，以保证有足够 的通道接入开关量
➢ 必须接入录波器的开关量：
• 按相接入每个开关的副接点，设置为在开关有闭合变为分闸 时启动录波器
• 直接作用于跳闸线圈的保护装置的跳闸出口接点，有分相出 口的要按相接入
• 有关的告警信息：高频保护的收、发信信号，DTT信号，差 动保护的通道告警信号，保护装置故障信号、失电信号， PT/CT断线信号
2、通过站内某台录波器的交换机，将故障录波器接入 到数据网
故障录波器接入数据网方案
无子站情形下录波器的接入
数据网交换机
220kV 录 波 器 集 中 交 换机
HUB
HUB
具有独立网口的录波器设备
站工录
网卡
程波
师器
也可能是串口服务 器
HUB
其他输出口的录波器
➢ 有保护子站情况下的录波器接入方案 1、每一台录波器均通过网络接入子站交换机，对于无 网络口输出的设备可以通过配置串口服务器转换为网 络口。

故障录波及常见故障波形讲解

故障录波及常见故障波形讲解

05 故障录波器的主要参数
➢ 5、录波数据采样及记录方式 • 、不定长录波的实现
1)非振荡故障启动 a)第一次启动,按A→B→C→D顺序录波； b)除A、B段外,如果正在录波又出现一次启动,则录波立即回到S点重新开始A→B→C→D顺序录。 2)自动终止记录条件（同时符合如下条件时,则自动停止记录） a)记录时间>3s； b)所有启动量全部复归。
02
故障录波器的功能
根据电力系统发生故障的不同情况，对应于故障录波 器的作用主要体现在以下三个方面：
➢ 1、系统发生故障，保护动作不正确 利用故障录波器记录下来的电压、电流量对故障线路
进行测距，同时给出能否强送的依据
02
故障录波器的功能
➢ 2、电力系统元件发生不明原因跳闸 利用故障录波器记录下来的电压、电流量判断出是否
07 故障录波器在应用中存在的问题及措施
故障录波器在实际应用过程中会出现保护管理机调不到故 障波形的故障,严重影响了故障波形的分析,在系统发生故障时将 影响对故障性质的判断,根据现场处理的情况有以下几种原因导 致该故障的发生： (1)保护管理机与故障录波器之间通信中断 (2)保护管理机死机导致死数据 (3)故障录波器存储单元损坏
如果出现长期的电压、频率越限或电流振荡,则由S时刻开始沿ABCD时段顺序录波,并延长D时段, 直至所有起动量全部复归或振荡停息。其中频率值测量精度不劣于±0.05Hz。
06 故障录波器的波形分析
➢ 、各种故障情况下的波行特征: • 单相接地故障,故障相电流和零序电流大小相等且同相位,故障相
电压有一定程度减小,同时有零序电压出现。 • 两相之间故障,两个故障相的电流大小相等,方向相反,没有零序电
电力行业标准规定,故障录波器的采样速率应达到5kHz。

故障录波器与故障波形分析精编版


5、录波数据采样及记录方式 5.1模拟量采样方式
模拟量采样及记录方式按下图执行：
五、故障录波器之主要参数
系统大扰动开始时刻
S
A B C D
t=00.0000 模拟量采样时段顺序
t （s ）
Ａ时段：系统大扰动开始前的状态数据，记录时间为40ms～100ms可调。采样频率 10kHz、5kHz、2kHz、1kHz可设。 Ｂ时段：系统大扰动后初期的状态数据，记录时间200ms～2000ms可调。采样频率同 A段。 Ｃ时段：系统大扰动后中期的状态数据，记录时间1.0s～10s可调。数据输出速率1kHz、 0.5kHz、0.25kHz可设。 Ｄ时段：系统动态过程数据，不定长录波，录波时间最长为30min，数据输出速率 50Hz，10Hz，1Hz可设，输出为有效值。
三、故障录波器的原理 四、故障录波器之装置特点 五、故障录波器的主要参数 六、故障录波器的技术分析
七、故障录波器在应用中存在的问题及措施
八、典型故障波形的分析
一、故障录波器之概念
故障录波器是电力系统发生故障及振荡时能自动 记录的一种装置, 它可以记录因短路故障、系统振 荡、频率崩溃、电压崩溃等大扰动引起的系统电 流、电压及其导出量, 如有功、无功以及系统频率 的全过程变化现象。
故障录波器在应用中存在的问题
故障录波器在实际应用过程中经常出现保护管理机调不 到故障波形的故障，严重影响了故障波形的分析，在系统 发生故障时将影响对故障性质的判断，根据现场处理的情 况有以下几种原因导致该故障的发生： • （1） 保护管理机与故障录波器之间通信中断
• （2） 保护管理机死机导致死数据 • （3） 故障录波器存储单元损坏 • （4） 故障录波器软件版本低导致数据溢出

故障录波及常见故障波形讲解

相角； • 故障分析和电能质量分析； • 功角、相角测量； • 记录保护和其它自动装置的动作情况； • 连续慢扫描。
04 故障录波器的装置特点
➢ 2、录波启动方式
• 越限启动量优于±2%,突变启动量优于±5%； • 任一路模拟量均可设置为突变量启动和越限启动(含过量和低量 启动); • 相、序量突变量和越限启动； • 开关量变位或上跳变、下跳变启动； • 手动启动。
05 故障录波器的主要参数
➢ 2、A/D转换位数
A/D转换器的位数决定了录波器记录数据的准确度。对于不同位 数的A/D转换器,在量度同一个幅值的模拟量时,显然高位数A/D转换 器的每格所代表的值要比低位数A/D转换器小,也就是说分辨率比较高, 这样就可以具有较高的精度,保证所有通道采样的一致性。
➢ 3、最大故障电流记录能力
电力行业标准规定,故障录波器的采样速率应达到5kHz。
D时段:系统动态过程数据,不定长录波,录波时间最长为30min,数据输出速率50Hz,10Hz,1Hz可设,输出为有效值。
03
故障录波器的原理
➢ 故障录波器
用来记录电力系统中电气量和非电气量以及开关量的 自动记录装置，通过记录和监视系统中模拟量和事件量来 对系统中发生的故障和异常等事件生成故障波形储存，通 过分析软件的处理对波形进行分析和计算，从而对故障性 质故障发生点的距离，故障的严重程度进行准确地判断。
05 故障录波器的主要参数
➢ 5、录波数据采样及记录方式 • 、不定长录波的实现
1)非振荡故障启动 a)第一次启动,按A→B→C→D顺序录波； b)除A、B段外,如果正在录波又出现一次启动,则录波立即回到S点重新开始A→B→C→D顺序录。 2)自动终止记录条件（同时符合如下条件时,则自动停止记录） a)记录时间>3s； b)所有启动量全部复归。

故障录波器波形分析

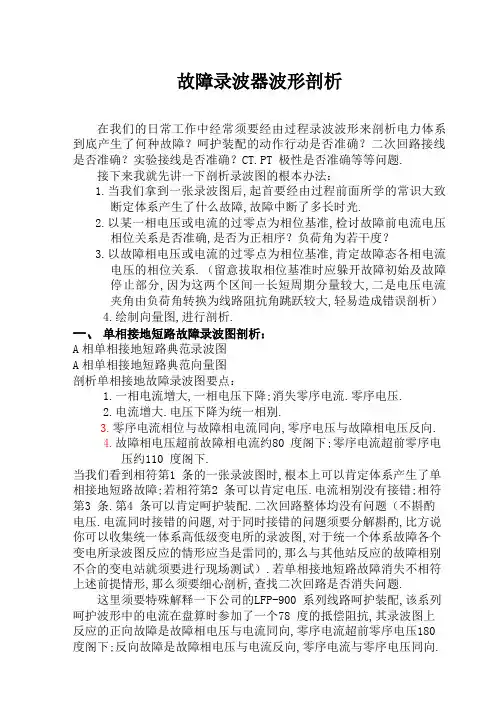

故障录波器波形剖析在我们的日常工作中经常须要经由过程录波波形来剖析电力体系到底产生了何种故障？呵护装配的动作行动是否准确？二次回路接线是否准确？实验接线是否准确？CT.PT 极性是否准确等等问题.接下来我就先讲一下剖析录波图的根本办法：1.当我们拿到一张录波图后,起首要经由过程前面所学的常识大致断定体系产生了什么故障,故障中断了多长时光.2.以某一相电压或电流的过零点为相位基准,检讨故障前电流电压相位关系是否准确,是否为正相序？负荷角为若干度？3.以故障相电压或电流的过零点为相位基准,肯定故障态各相电流电压的相位关系.（留意拔取相位基准时应躲开故障初始及故障停止部分,因为这两个区间一长短周期分量较大,二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大,轻易造成错误剖析）4.绘制向量图,进行剖析.一、单相接地短路故障录波图剖析：A相单相接地短路典范录波图A相单相接地短路典范向量图剖析单相接地故障录波图要点：1.一相电流增大,一相电压下降;消失零序电流.零序电压.2.电流增大.电压下降为统一相别.3.零序电流相位与故障相电流同向,零序电压与故障相电压反向.4.故障相电压超前故障相电流约80 度阁下;零序电流超前零序电压约110 度阁下.当我们看到相符第1 条的一张录波图时,根本上可以肯定体系产生了单相接地短路故障;若相符第2 条可以肯定电压.电流相别没有接错;相符第3 条.第4 条可以肯定呵护装配.二次回路整体均没有问题（不斟酌电压.电流同时接错的问题,对于同时接错的问题须要分解斟酌,比方说你可以收集统一体系高低级变电所的录波图,对于统一个体系故障各个变电所录波图反应的情形应当是雷同的,那么与其他站反应的故障相别不合的变电站就须要进行现场测试）.若单相接地短路故障消失不相符上述前提情形,那么须要细心剖析,查找二次回路是否消失问题.这里须要特殊解释一下公司的LFP-900 系列线路呵护装配,该系列呵护波形中的电流在盘算时参加了一个78 度的抵偿阻抗,其录波图上反应的正向故障是故障相电压与电流同向,零序电流超前零序电压180 度阁下;反向故障是故障相电压与电流反向,零序电流与零序电压同向.典范波形如下：对于剖析录波图,第4 条是异常主要的,对于单相故障,故障相电压超前故障相电流约80 度阁下;对于多相故障,则是故障相间电压超前故障相间电流约80 度阁下;“80 度阁下”的概念现实上就是短路阻抗角,即线路阻抗角.二.两相短路故障录波图剖析：AB相间短路典范录波图AB相间短路典范向量图剖析两相短路故障录波图要点：1.两相电流增大,两相电压下降;没有零序电流.零序电压.2.电流增大.电压下降为雷同两个相别.3.两个故障相电流根本反向.4.故障相间电压超前故障相间电流约80 度阁下.若两相短路故障消失不相符上述前提情形,那么须要细心剖析,查找二次回路是否消失问题.比方说有一条线路正常运行时负荷电流根本没有,产生故障后呵护拒动.我们来剖析一下由录波图绘制的向量图.AB相间短路错误向量图对比要点剖析录波图,前三条都知足,但第四条不知足,绘制出向量图今后成了故障相间电压滞后故障相间电流约110 度阁下.大家想一下,呵护回路出了什么问题？经由过程剖析可以看出呵护的A 相电流与B 相电流接反了,但因为装配正常运行时负荷电流根本为零,装配不会报警.将A.B 两根电流线交流后,第四条变成知足,证实呵护装配接线不再有问题.再重申一遍：对于剖析录波图,第4 条是异常主要的,对于单相故障,故障相电压超前故障相电流约80 度阁下;对于多相故障,则是故障相间电压超前故障相间电流约80 度阁下;“80 度阁下” 的概念现实上就是短路阻抗角,也即线路阻抗角.二、两相短路接地故障录波图剖析：AB两相接地短路典范录波图AB两相接地短路典范向量图剖析两相接地短路故障录波图要点：1.两相电流增大,两相电压下降;消失零序电流.零序电压.2.电流增大.电压下降为雷同两个相别.3.零序电流向量为位于故障两相电流间.4.故障相间电压超前故障相间电流约80 度阁下;零序电流超前零序电压约110 度阁下.若两相接地短路故障消失不相符上述前提情形,那么须要细心剖析,查找二次回路是否消失问题.三、三相短路故障录波图剖析：三相短路典范波形图三相短路典范向量图剖析三相短路故障录波图要点：1.三相电流增大,三相电压下降;没有零序电流.零序电压.2.故障相电压超前故障相电流约80 度阁下;故障相间电压超前故障相间电流同样约80 度阁下若两相接地短路故障消失不相符上述前提情形,那么须要细心剖析,查找二次回路是否消失问题。

故障录波装置解析


❖ 故障录波装置是电力系统十分重要的安全自动装 置之一。由于故障录波装置对提高电力系统的安 全运行水平极为重要，《继电保护和安全自动装 置技术规程》规定：为了分析电力系统故障及继 电保护和安全自动装置在事故过程中的动作情况， 在主要发电厂、220kV及以上变电站和110kV 重要变电站，应装设故障录波装置。故障录波装 置是一种常年投入运行，监视电力系统运行状态 的自动记录装置。
正常运行时厂用电由I、Ⅱ组母线供电，并经主变压器T1与 系统相连。当系统频率正大幅度下降时，断开断路器QFl就 可使厂用电系统与电力系统解列。这时厂用电系统由本厂 1#、2#机单独供电，不受系统低频率的影响，提高了电厂 运行的可靠性，对整个系统的安全运行是有利的。
(二) 系统解列的应用
❖ 在联合电力系统运行中，各区域电力系统之间经联 络线相连，系统容量越大，承受功率缺额的能力越 强，所以联网运行的优点是很明显的。
❖ 但在某些情况下，当存在约束条件时，联合系统的 优势就受到了限制。
❖ 如图所示的电力系统，A系统向B系统输送的功率 为PAB。输电线路的极限输送功率为PABM。设系 统B由于事故发生了严重的功率缺额，引起整个系 统频率下降，这时A系统虽有足够的旋转备用容量， 但由于受到PABM的约束而不能发挥其支援作用， 这时如果频率下降严重，将威胁系统A的安全运行。
五、 故障录波装置的配置
❖ 需考虑：便于分析事故、便于寻找故障点、便于 监视系统中的主要设备。
❖ 一般330kV及以上线路每回装一套 ❖ 220kV线路2~3回装一套 ❖ 110kV重要变电所出线3 ~4回装一套。

其他安全自动装置简介
一、自动解列装置
❖ 从经济和安全出发，在正常情况下电力系统实行并 联运行是有利的，所以各地区之间，甚至国家之间 的电力系统根据互利原则一般都实行联网运行。
