四、吊顶的构造做法
（二）、 金属基层吊顶的构造做法 轻钢龙骨石膏板吊顶 T型铝合金龙骨矿棉板吊顶 金属板材吊顶
T型铝合金龙骨矿棉板吊顶
四、吊顶的构造做法
（三）、 吊顶的其它细部构造
灯具安装及照明处理 空调送、 回风口 消防设施
灯具安装及照明处理
1、吸顶式安装---灯具需与龙骨连接 2、日光灯带 3、暗槽式照明
用膨胀螺栓固定通长角钢或直接与钢吊筋焊接
二次装修做法
钻孔打木楔固定通长木条，方木吊筋与通长木条钉接
龙骨
注：主龙骨间距—承重，次龙骨间距 —吊顶造型、面板规格
三、吊顶的构造组成
（二）、 面层类型
抹灰面层：板条抹灰、 钢丝网抹灰… 植物板材（2440x1220） ：胶合板、饰面胶合板（榉木、 枫木、胡桃木…）、细木工板、刨花板、纤维板… 矿物板材：石膏板（ 2440x1220，纸面、无纸面）、矿 棉板（400、500、600的方形板） … 金属板材：薄壁钢板、铝板、铝塑板… 塑料扣板：防水、防腐 其它：玻璃、镜面、织物类…
我国《建筑内部装修设计防火规范》GB 50222-95规定吊顶 材料必须是不燃或难燃材料。
4、满足音响、照明要求。 5、装饰、美化建筑空间：造型、材质、色彩 … 6、便于工业化施工，优先选用干作业。

顶棚装饰构造之二

顶棚装饰构造之二

第四章顶棚装饰构造之二本章重点：面层的形式、开敞式吊顶的装饰构造、其它顶棚的装饰构造。

本章难点：开敞式吊顶的装饰构造、顶棚特殊部位的装饰构造处理。

本章学时：授课4时，作业2学时。

3、饰面层的连接（1）抹灰类顶棚在骨架上钉木板条，或钢丝网，或钢板网；做抹灰层；再进行贴面、裱糊饰面。

（2）板材类面层面板与骨架连接——连接件、紧固件、连接材料：A、面板与金属基层连接——自攻螺丝、卡入式；B、面板与木基层连接——木螺丝、圆钉；C、钙塑板、矿棉板与U形龙骨连接——胶粘剂；D、搁置面板——不需连接。

面板拼缝形式：对缝、凹缝、盖缝、边角处理。

四、抹灰类吊顶的装饰构造（一）板条抹灰顶棚特点是构造简单、造价低，但易脱落、耐火性差。

构造做法：基层一般采用木龙骨；龙骨下钉毛板条，板条间隙8～10毫米，以便抹灰嵌入；板条上做底层、中层和面层抹灰。

构造要求：板条间留缝隙；板条两端应固定；板条接头缝应错开。

（二）钢板网抹灰顶棚特点是耐久性、防振性、耐火性较好。

构造组成：金属龙骨、钢筋网架、钢板网、抹灰层。

构造做法：基层采用金属骨架；骨架上衬垫一层钢筋网架；网架上绑扎固定钢板网；钢板网上抹灰。

（三）板条钢板网抹灰构造组成：木龙骨、木板条、钢板网、抹灰层。

五、板材类吊顶的装饰构造板材类吊顶的面层材料有实木板、胶合板、纤维板、钙塑板、石膏板、塑料板、硅钙板、矿棉吸声板、铝合金等金属板材。

基本构造：在结构层上用射钉等固定吊筋；将主龙骨固定在吊筋上；次龙骨固定在主龙骨上；再用钉接或搁置的方法固定面层板材。

（一）木质顶棚的装饰构造木质顶棚的面层材料是实木条板和各种人造板（胶合板、木丝板、刨花板、填芯板等）。

特点是构造简单、施工方便、具有自然、亲切、温暖、舒适、的感觉。

1、实木条板顶棚实木顶棚基本构造：结构层下间距1米左右固定吊杆；吊杆上固定主龙骨；面层条板与主龙骨呈垂直状固定。

实木条板的拼缝形式有企口平铺、离缝平铺、嵌榫平铺、鱼鳞斜铺等。

房屋建筑学之顶棚构造

房屋建筑学之顶棚构造

• 吊顶面板选用 • 1) 根据吊顶的建筑类型和功能要求选用面 板, 如装饰、吸声、防潮等。 • 2) 根据吊顶的形式选用不同造型的面板 • 3) 根据防火等级要求选用面板和龙骨的材 质。
吊顶材料参考价格
• 吊顶材料的价格主要决定于材质、造型、功能、规 格、装饰效果和产地等因素, 部分产品价格见下表
轻质硅钙板 15～40元/m2 膨胀珍珠岩 15～30元/m2 板 硬质PVC板 龙骨 6～10元/m2 38、50、60主、副轻钢龙骨：2.5～5.0元/m；铝合金龙骨：10～20元 /m；不锈钢龙骨：20～30元/m；彩色钢板龙骨：5～8元/m 水泥加压板 20～30元/m2
直接抹灰顶棚
• 方法简单、要求较低、施工方便，施工步 骤与一般建筑抹灰相同。操作时只要将黏 稠的灰均匀地涂抹在顶棚上即可，颜色常 为白色或浅色系。抹灰顶棚有麻刀灰顶棚、 水泥砂浆顶棚和混合砂浆顶棚等。其中麻 刀石灰浆顶棚应用最为普遍。做法是先用 混合砂浆打底，再用麻刀石灰浆罩面。
吊顶龙骨
• 龙骨常用的有轻钢龙骨、铝合金龙骨、彩色钢板龙骨和木 龙骨等。其类型分为：主龙骨、次龙骨、边龙骨和角龙骨 及挂件。根据承受荷载大小，结构设计分为上人和不上人 两种。 • 上人的悬吊式吊顶是在楼板上设置若干具有足够强度的吊 杆与主龙骨、次龙骨、边龙骨组成能承载抢修人员重量的 吊挂体系；不上人的悬式吊顶承载能力有限，不能上人， 但检视口要有一定的强度和刚度。 • 单层龙骨：是指主龙骨与次龙骨在同一水平面上，交叉相 连形成的吊挂体系。 • 双层龙骨：是指次龙骨吊挂在主龙骨的下皮，交叉相连形 成的吊挂体系。
吊顶面板
• 所有吊顶面板材料必须达到防火A级或B1级。主要吊顶面板的产品 见表3。 • 表3 面板材料的主要特点及适用范围 产品品种 主要特点及适用范围

建筑装饰构造-2顶棚

建筑装饰构造-2顶棚
建筑装饰构造-2顶棚
目录
• 顶棚概述 • 顶棚概述 • 常见顶棚构造 • 特殊顶棚构造 • 顶棚材料选择与注意事项 • 顶棚施工工艺与注意事项 • 顶棚维护与保养
01
顶棚概述
地面装饰概述
• 地面装饰的定义与功能：地面装饰是用于覆盖建筑物室内的地 面的装饰构造，具有保护结构层、美化室内环境、提供舒适性 等功能。
地面装饰的分类
01
02
03
按材料分类
木质地面、石材地面、瓷 砖地面、地毯地面等。
按功能分类
普通地面、防水地面、防 滑地面等。
按施工方式分类
湿作业地面、干作业地面 等。
地面装饰的材料与构造
材料
常用的地面装饰材料包括实木、复合 地板、天然石材、人造石材、瓷砖等 。
构造
地面装饰的构造通常由基层和面层组 成。基层主要承受重量和提供稳定性 ，面层则提供装饰效果和一定的功能 作用。
02
常见顶棚构造
木质顶棚
总结词
木质顶棚是一种常见的室内装饰材料，具有天然的质感和温暖感，适合与自然风格相搭 配。
详细描述
木质顶棚通常采用木板或木条拼接而成，表面可以涂刷清漆或木蜡油以保持自然质感。 木质顶棚的安装方式多样，可以固定在天花板上或采用吊顶形式。由于其质轻、易加工 的特性，木质顶棚也常用于制作各种造型和图案，为室内空间增添层次感和艺术气息。
的整体美观度。
安全注意事项
严格遵守施工规范
在施工过程中，严格用电安全
在使用电动工具和电源时，注 意用电安全，遵守相关用电规 定。
防止高空坠落
在施工过程中，防止高空坠落 事故的发生，采取相应的安全 措施。
注意防火防潮
在施工过程中，注意材料的防 火防潮性能，采取相应的防护

(建筑装饰构造)第四章顶棚装饰构造

(建筑装饰构造)第四章顶棚装饰构造
质量轻、吸声、隔热、耐水，施工方便
质量轻、强度高、耐高温、耐压、耐腐蚀、吸声、防火、 防潮、化学稳定性好、组装方便
石棉水泥穿孔吸声板 金属面吸声板 贴塑吸声板 珍珠岩植物复合板
质量大、耐腐蚀、防火、吸声效果好
质量轻、吸声、防火、保温隔热、美观、施工方便 导热系数低、不燃、吸声效果好 防火、防水、防霉、防蛀、吸声、隔热，可锯、 可钉、加工方便
悬吊式顶棚的基本构造做法要点如下： （1）吊筋设置 吊筋与楼屋盖连接的节点称为吊点，吊点应均匀布置，
一般900～1200mm左右，主龙骨端部距第一个吊点不超过 300mm，图4.10为吊筋布置示意图。
4.3 悬吊式顶棚装饰构造
图4.10 吊筋布置示意图
4.3 悬吊式顶棚装饰构造
（2）吊筋与结构的固定 吊筋与结构的连接一般有以下几种构造方式
4.3 悬吊式顶棚装饰构造
图4.7 双层骨架构造
4.3 悬吊式顶棚装饰构造
图4.8 单层骨架构造
4.3 悬吊式顶棚装饰构造
⒉金属基层 金属基层常见的有轻钢、铝合金和普通型钢等。 轻钢龙骨一般用特制的型材，断面多为U形，故又称为U 形龙骨系列。U形龙骨系列由大龙骨、中龙骨、小龙骨、横撑 龙骨及各种连接件组成。其中大龙骨，按其承载能力分为三 级：轻型大龙骨不能承受上人荷载；中型大龙骨能承受偶然 上人荷载，也可在其上铺设简易检修走道；重型大龙骨能承 受上人的800N检修集中荷载，可在其上铺设永久性检修走道。
4.3 悬吊式顶棚装饰构 造
表4.1 常用板材类型及特性
名称 纸面石膏板、 石膏吸声板 矿棉吸声板
珍珠岩吸声板
钙塑泡沫吸声板
金属穿孔吸声板
材料性能
质量轻、强度高、阻燃防火、保温隔热，可锯、钉、刨、 粘贴，加工性能好，施工方便

第二章 顶棚装饰构造(2)

第二章 顶棚装饰构造(2)

4、与设备配合的要求：

顶棚装饰设计，还要周密考虑顶棚的风口位 置、消防喷水孔的位置、灯位的摆放、音响 设备的设置,以及防火、监控设施的摆放、通 风等诸多具体方面的关系。
5、建筑装饰效果要求：

顶棚的形式、吊顶的高度色彩、质地设 计，应与建筑室内空间的环境总体气氛 相协调，形成特定的风格与效果。
1.上人式悬吊顶棚设置的吊点 常见的构造有以下几种：
①在预制板缝里安装吊 点，如图2—6所示。
(教材P164图7-6 吊杆与空心板、槽形板的连接）



②在现浇混凝土板上预 留安装吊杆，如图2—7 所示。
(教材P164图7-7 吊杆与现浇钢筋混凝土板的连接）

图2-6上人吊顶的吊点 与吊杆(1)
结构顶棚的装饰重点:
在于能够巧妙地组合自然采光、照明、通风、防火、 吸声等设备，布置得自然和谐。
结构顶棚这种形式多用于:
机场、体育(场)馆、购物广场等大型的公共建筑。
二、直接式顶棚的装饰线脚

装饰线脚可采用粘贴法或直接钉固法与顶棚固定。 1、木 线—预埋木砖 2、石膏线—粘贴法 3、金属线—木衬条镶嵌，
图2-9木梁上设吊杆
图2—10 钢筋混凝土 梁上设吊杆
图2—11在钢梁上设吊杆
3.吊杆安装应注意的问题



1）吊杆距主龙骨端部距 离不得大于300mm，当 大于300mm时，应增加 吊杆。吊杆间距一般为 900-1200mm。 2）吊杆长度大于1.5m时， 应增加反支撑。 3）当预埋的吊杆需接长 时，必须搭接焊牢。

吊杆按材料分有：钢筋吊杆、型钢、木吊杆。
吊杆：


木吊杆
钢筋吊杆

1. 顶棚装饰构造

1. 顶棚装饰构造

嵌入式灯具
新型吊顶装饰构造
方钢管格栅类吊顶的安装构造
方块型铝合金搁栅吊顶构造
木质单板吊顶构造
单板方框式
骨架单板方框式
单条板式
软膜吊顶构造
悬吊式顶棚装饰构造
UC型轻钢龙骨的组合连接
T或H形轻钢龙骨龙骨组合连接
矿棉板搭接安装构造
铝扣板吊顶构造
1.铝方形板
卡入式金属方板构造
2.铝条形板
铝合金条板顶棚构造
顶棚特殊部位的装饰构造
吊顶高低差做法构造
顶棚灯槽构造
灯具布置示意图
（a）
（b）
（c）
（a）条块式灯具与条式顶棚的组合（b）条式灯具与条式顶棚的 组合（c）块式灯具与方板式顶棚的组合
第1章 顶棚装饰构造
1.直接式、悬吊式； 2.平滑式、井格式、藻井式、 分层式； 3.抹灰式、喷涂式、粘贴式、 装配式； 4.上人、不上人。
直接式顶棚装饰构造
直接式搁栅顶棚示意图
1、面板 2、次龙骨 3、主龙骨 4、基层
结构式顶棚装饰构造
• 利用楼层或屋顶的结构构件 作为顶棚装饰。 1、顶棚形式——网架结构、 拱结构、悬索结构、井格式 梁板结构等。 2、加强装饰手法——调节 色彩、强调光照效果、改变 构件材质、借助装饰品等。

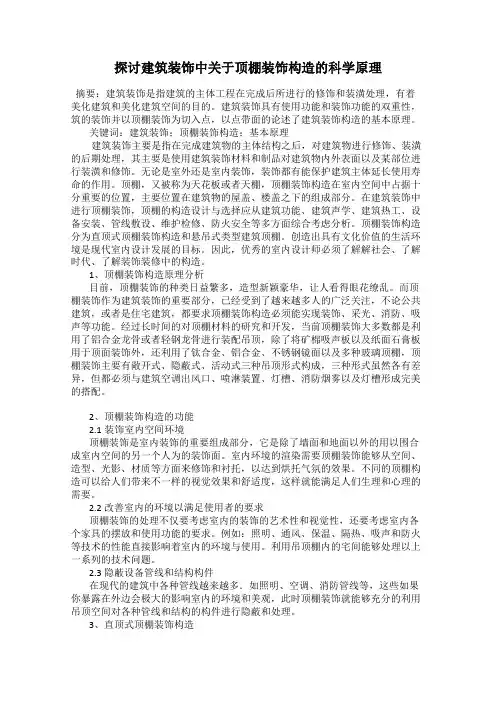

探讨建筑装饰中关于顶棚装饰构造的科学原理
