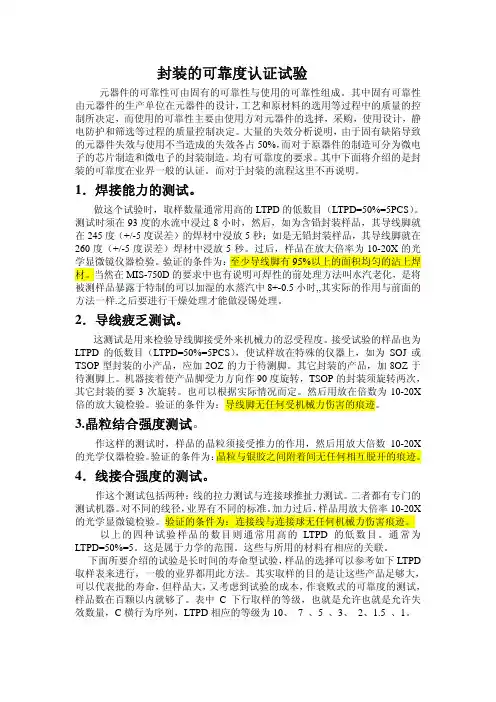

封装的可靠度认证试验元器件的可靠性可由固有的可靠性与使用的可靠性组成。
其中固有可靠性由元器件的生产单位在元器件的设计，工艺和原材料的选用等过程中的质量的控制所决定，而使用的可靠性主要由使用方对元器件的选择，采购，使用设计，静电防护和筛选等过程的质量控制决定。
大量的失效分析说明，由于固有缺陷导致的元器件失效与使用不当造成的失效各占50%，而对于原器件的制造可分为微电子的芯片制造和微电子的封装制造。
均有可靠度的要求。
其中下面将介绍的是封装的可靠度在业界一般的认证。
而对于封装的流程这里不再说明。
1．焊接能力的测试。
做这个试验时，取样数量通常用高的LTPD的低数目（LTPD=50%=5PCS）。
测试时须在93度的水流中浸过8小时，然后，如为含铅封装样品，其导线脚就在245度（+/-5度误差）的焊材中浸放5秒；如是无铅封装样品，其导线脚就在260度（+/-5度误差）焊材中浸放5秒。
过后，样品在放大倍率为10-20X的光学显微镜仪器检验。
验证的条件为：至少导线脚有95%以上的面积均匀的沾上焊材。
当然在MIS-750D的要求中也有说明可焊性的前处理方法叫水汽老化，是将被测样品暴露于特制的可以加湿的水蒸汽中8+-0.5小时,,其实际的作用与前面的方法一样.之后要进行干燥处理才能做浸锡处理。
2．导线疲乏测试。
这测试是用来检验导线脚接受外来机械力的忍受程度。
接受试验的样品也为LTPD的低数目（LTPD=50%=5PCS），使试样放在特殊的仪器上，如为SOJ或TSOP型封装的小产品，应加2OZ的力于待测脚。
其它封装的产品，加8OZ于待测脚上。
机器接着使产品脚受力方向作90度旋转，TSOP的封装须旋转两次，其它封装的要3次旋转。
也可以根据实际情况而定。
然后用放在倍数为10-20X 倍的放大镜检验。
验证的条件为：导线脚无任何受机械力伤害的痕迹。
3.晶粒结合强度测试。
作这样的测试时，样品的晶粒须接受推力的作用，然后用放大倍数10-20X 的光学仪器检验。
