1-3 半导体封装件的可靠性评价方法

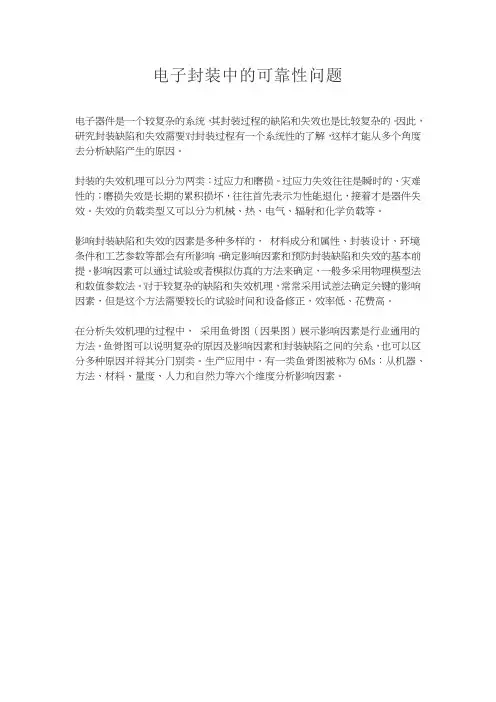

电子封装中的可靠性问题电子器件是一个较复杂的系统，其封装过程的缺陷和失效也是比较复杂的。

因此，研究封装缺陷和失效需要对封装过程有一个系统性的了解，这样才能从多个角度去分析缺陷产生的原因。

封装的失效机理可以分为两类：过应力和磨损。

过应力失效往往是瞬时的、灾难性的；磨损失效是长期的累积损坏，往往首先表示为性能退化，接着才是器件失效。

失效的负载类型又可以分为机械、热、电气、辐射和化学负载等。

影响封装缺陷和失效的因素是多种多样的，材料成分和属性、封装设计、环境条件和工艺参数等都会有所影响。

确定影响因素和预防封装缺陷和失效的基本前提。

影响因素可以通过试验或者模拟仿真的方法来确定，一般多采用物理模型法和数值参数法。

对于较复杂的缺陷和失效机理，常常采用试差法确定关键的影响因素，但是这个方法需要较长的试验时间和设备修正，效率低、花费高。

在分析失效机理的过程中，采用鱼骨图（因果图）展示影响因素是行业通用的方法。

鱼骨图可以说明复杂的原因及影响因素和封装缺陷之间的关系，也可以区分多种原因并将其分门别类。

生产应用中，有一类鱼骨图被称为6Ms：从机器、方法、材料、量度、人力和自然力等六个维度分析影响因素。

这一张图所示的是展示塑封芯片分层原因的鱼骨图，从设计、工艺、环境和材料四个方面进行了分析。

通过鱼骨图，清晰地展现了所有的影响因素，为失效分析奠定了良好基础。

引发失效的负载类型01机械载荷包括物理冲击、振动、填充颗粒在硅芯片上施加的应力（如收缩应力）和惯性力（如宇宙飞船的巨大加速度）等。

材料对这些载荷的响应可能表现为弹性形变、塑性形变、翘曲、脆性或柔性断裂、界面分层、疲劳裂缝产生和扩展、蠕变以及蠕变开裂等等。

02热载荷包括芯片黏结剂固化时的高温、引线键合前的预加热、成型工艺、后固化、邻近元器件的再加工、浸焊、气相焊接和回流焊接等等。

外部热载荷会使材料因热膨胀而发生尺寸变化，同时也会改变蠕变速率等物理属性。

如发生热膨胀系数失配（CTE失配）进而引发局部应力，并最终导致封装结构失效。

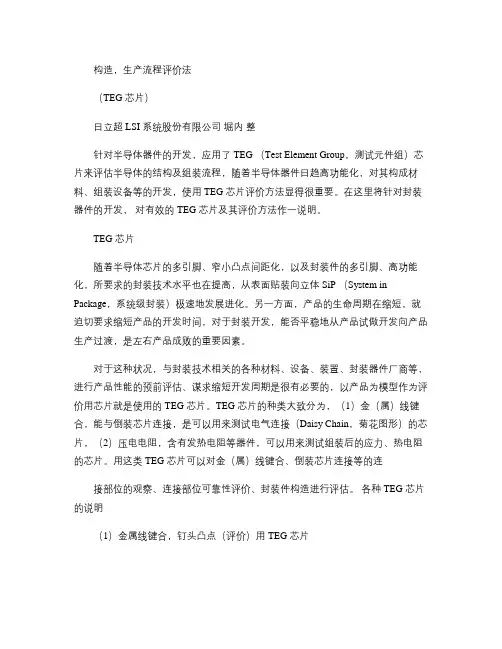

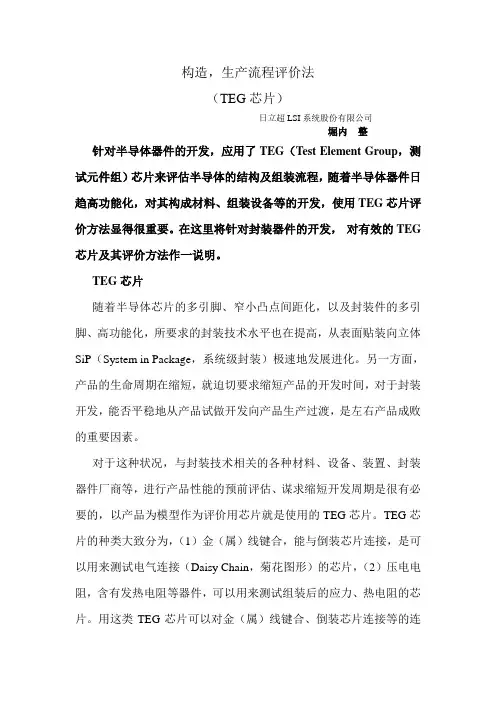

构造，生产流程评价法（TEG芯片）日立超LSI系统股份有限公司堀内整针对半导体器件的开发，应用了TEG（Test Element Group，测试元件组）芯片来评估半导体的结构及组装流程，随着半导体器件日趋高功能化，对其构成材料、组装设备等的开发，使用TEG芯片评价方法显得很重要。

在这里将针对封装器件的开发，对有效的TEG 芯片及其评价方法作一说明。

TEG芯片随着半导体芯片的多引脚、窄小凸点间距化，以及封装件的多引脚、高功能化，所要求的封装技术水平也在提高，从表面贴装向立体SiP（System in Package，系统级封装）极速地发展进化。

另一方面，产品的生命周期在缩短，就迫切要求缩短产品的开发时间，对于封装开发，能否平稳地从产品试做开发向产品生产过渡，是左右产品成败的重要因素。

对于这种状况，与封装技术相关的各种材料、设备、装置、封装器件厂商等，进行产品性能的预前评估、谋求缩短开发周期是很有必要的，以产品为模型作为评价用芯片就是使用的TEG芯片。

TEG芯片的种类大致分为，（1）金（属）线键合，能与倒装芯片连接，是可以用来测试电气连接（Daisy Chain，菊花图形）的芯片，（2）压电电阻，含有发热电阻等器件，可以用来测试组装后的应力、热电阻的芯片。

用这类TEG芯片可以对金（属）线键合、倒装芯片连接等的连接部位的观察、连接部位可靠性评价、封装件构造进行评估。

各种TEG芯片的说明（1）金属线键合，钉头凸点（评价）用TEG芯片通用性高的半导体制品，主要是通过键合（工艺）实现芯片与中间载体相连，为达成多引脚化、芯片小型化的要求，微小间距的键合（工艺）是不可欠缺的。

为应对微小间距技术的提升，如图1所所示，使用了TEG芯片来评价键合状况。

另外，现存的芯片必须加工形成供金线键合技术应用的钉头凸点才可实现倒装芯片封装，因为通用芯片是主流，故必须考虑芯片尺寸和凸点间距等多种多样的产品品种，对金/铝合金层等连接部位的金属间化合物、来自组成材料的污染等的解析和评价是非常重要的。

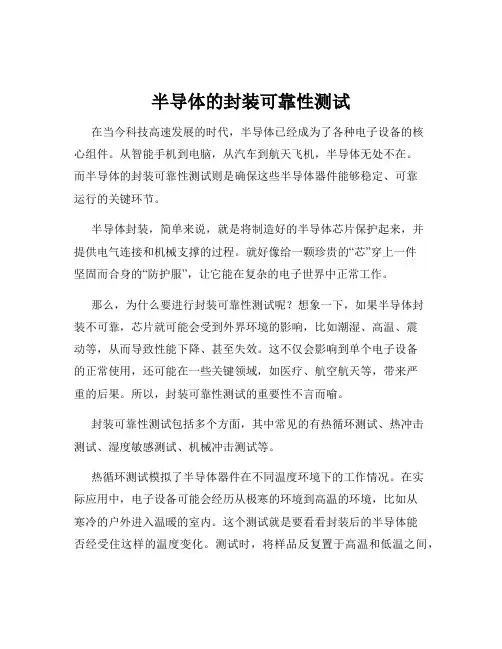

半导体的封装可靠性测试在当今科技高速发展的时代，半导体已经成为了各种电子设备的核心组件。

从智能手机到电脑，从汽车到航天飞机，半导体无处不在。

而半导体的封装可靠性测试则是确保这些半导体器件能够稳定、可靠运行的关键环节。

半导体封装，简单来说，就是将制造好的半导体芯片保护起来，并提供电气连接和机械支撑的过程。

就好像给一颗珍贵的“芯”穿上一件坚固而合身的“防护服”，让它能在复杂的电子世界中正常工作。

那么，为什么要进行封装可靠性测试呢？想象一下，如果半导体封装不可靠，芯片就可能会受到外界环境的影响，比如潮湿、高温、震动等，从而导致性能下降、甚至失效。

这不仅会影响到单个电子设备的正常使用，还可能在一些关键领域，如医疗、航空航天等，带来严重的后果。

所以，封装可靠性测试的重要性不言而喻。

封装可靠性测试包括多个方面，其中常见的有热循环测试、热冲击测试、湿度敏感测试、机械冲击测试等。

热循环测试模拟了半导体器件在不同温度环境下的工作情况。

在实际应用中，电子设备可能会经历从极寒的环境到高温的环境，比如从寒冷的户外进入温暖的室内。

这个测试就是要看看封装后的半导体能否经受住这样的温度变化。

测试时，将样品反复置于高温和低温之间，观察是否会出现封装材料的开裂、分层，以及芯片与封装之间的连接是否良好。

热冲击测试则更加剧烈和快速地改变温度，以检验半导体封装在极端温度变化下的耐受性。

这就像是把半导体器件瞬间从“冰窖”扔到“火炉”，然后再迅速扔回来。

湿度敏感测试针对的是半导体封装在潮湿环境下的可靠性。

因为在一些潮湿的地区或者特定的应用场景中，湿气可能会渗透到封装内部，导致腐蚀、短路等问题。

机械冲击测试则模拟了半导体器件在受到外力冲击时的情况，比如设备掉落、碰撞等。

这是为了确保封装能够保护芯片在这些意外情况下不受损坏。

在进行这些测试时，需要使用专门的测试设备和仪器。

这些设备能够精确地控制温度、湿度、冲击力等参数，以保证测试结果的准确性和可靠性。

封装的可靠度认证试验元器件的可靠性可由固有的可靠性与使用的可靠性组成。

其中固有可靠性由元器件的生产单位在元器件的设计，工艺和原材料的选用等过程中的质量的控制所决定，而使用的可靠性主要由使用方对元器件的选择，采购，使用设计，静电防护和筛选等过程的质量控制决定。

大量的失效分析说明，由于固有缺陷导致的元器件失效与使用不当造成的失效各占50%，而对于原器件的制造可分为微电子的芯片制造和微电子的封装制造。

均有可靠度的要求。

其中下面将介绍的是封装的可靠度在业界一般的认证。

而对于封装的流程这里不再说明。

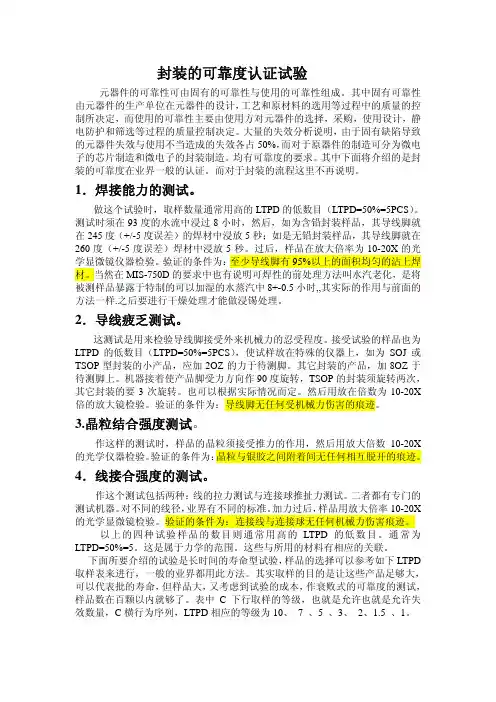

1．焊接能力的测试。

做这个试验时，取样数量通常用高的LTPD的低数目（LTPD=50%=5PCS）。

测试时须在93度的水流中浸过8小时，然后，如为含铅封装样品，其导线脚就在245度（+/-5度误差）的焊材中浸放5秒；如是无铅封装样品，其导线脚就在260度（+/-5度误差）焊材中浸放5秒。

过后，样品在放大倍率为10-20X的光学显微镜仪器检验。

验证的条件为：至少导线脚有95%以上的面积均匀的沾上焊材。

当然在MIS-750D的要求中也有说明可焊性的前处理方法叫水汽老化，是将被测样品暴露于特制的可以加湿的水蒸汽中8+-0.5小时,,其实际的作用与前面的方法一样.之后要进行干燥处理才能做浸锡处理。

2．导线疲乏测试。

这测试是用来检验导线脚接受外来机械力的忍受程度。

接受试验的样品也为LTPD的低数目（LTPD=50%=5PCS），使试样放在特殊的仪器上，如为SOJ或TSOP型封装的小产品，应加2OZ的力于待测脚。

其它封装的产品，加8OZ于待测脚上。

机器接着使产品脚受力方向作90度旋转，TSOP的封装须旋转两次，其它封装的要3次旋转。

也可以根据实际情况而定。

然后用放在倍数为10-20X 倍的放大镜检验。

验证的条件为：导线脚无任何受机械力伤害的痕迹。

3.晶粒结合强度测试。

作这样的测试时，样品的晶粒须接受推力的作用，然后用放大倍数10-20X 的光学仪器检验。

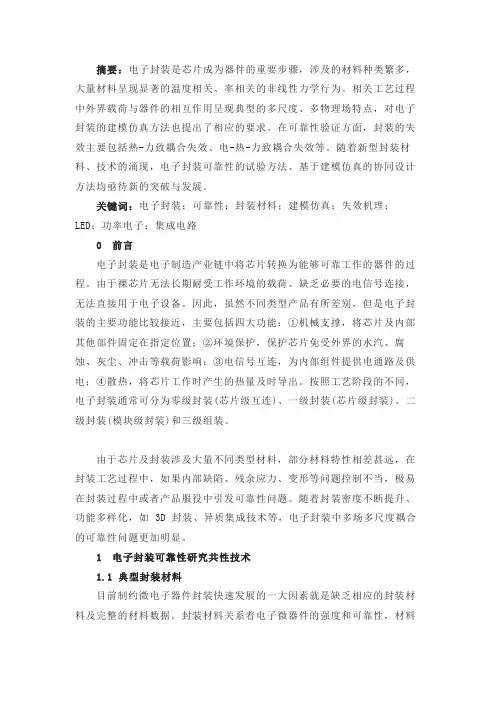

摘要：电子封装是芯片成为器件的重要步骤，涉及的材料种类繁多，大量材料呈现显著的温度相关、率相关的非线性力学行为。

相关工艺过程中外界载荷与器件的相互作用呈现典型的多尺度、多物理场特点，对电子封装的建模仿真方法也提出了相应的要求。

在可靠性验证方面，封装的失效主要包括热-力致耦合失效、电-热-力致耦合失效等。

随着新型封装材料、技术的涌现，电子封装可靠性的试验方法、基于建模仿真的协同设计方法均亟待新的突破与发展。

关键词：电子封装；可靠性；封装材料；建模仿真；失效机理；LED；功率电子；集成电路0 前言电子封装是电子制造产业链中将芯片转换为能够可靠工作的器件的过程。

由于裸芯片无法长期耐受工作环境的载荷、缺乏必要的电信号连接，无法直接用于电子设备。

因此，虽然不同类型产品有所差别，但是电子封装的主要功能比较接近，主要包括四大功能：①机械支撑，将芯片及内部其他部件固定在指定位置；②环境保护，保护芯片免受外界的水汽、腐蚀、灰尘、冲击等载荷影响；③电信号互连，为内部组件提供电通路及供电；④散热，将芯片工作时产生的热量及时导出。

按照工艺阶段的不同，电子封装通常可分为零级封装(芯片级互连)、一级封装(芯片级封装)、二级封装(模块级封装)和三级组装。

由于芯片及封装涉及大量不同类型材料，部分材料特性相差甚远，在封装工艺过程中，如果内部缺陷、残余应力、变形等问题控制不当，极易在封装过程中或者产品服役中引发可靠性问题。

随着封装密度不断提升、功能多样化，如 3D 封装、异质集成技术等，电子封装中多场多尺度耦合的可靠性问题更加明显。

1 电子封装可靠性研究共性技术1.1 典型封装材料目前制约微电子器件封装快速发展的一大因素就是缺乏相应的封装材料及完整的材料数据。

封装材料关系着电子微器件的强度和可靠性，材料的力学响应对于封装材料的选取和电子微器件的强度与可靠性设计非常关键。

因此急需针对典型封装材料的优缺点进行评价、开发加速评估方法，展望适合未来封装技术发展的先进封装材料。

构造，生产流程评价法（TEG 芯片）日立超LSI 系统股份有限公司堀内整针对半导体器件的开发，应用了TEG （Test Element Group，测试元件组）芯片来评估半导体的结构及组装流程，随着半导体器件日趋高功能化，对其构成材料、组装设备等的开发，使用TEG 芯片评价方法显得很重要。

在这里将针对封装器件的开发，对有效的TEG 芯片及其评价方法作一说明。

TEG 芯片随着半导体芯片的多引脚、窄小凸点间距化，以及封装件的多引脚、高功能化，所要求的封装技术水平也在提高，从表面贴装向立体SiP （System in Package，系统级封装）极速地发展进化。

另一方面，产品的生命周期在缩短，就迫切要求缩短产品的开发时间，对于封装开发，能否平稳地从产品试做开发向产品生产过渡，是左右产品成败的重要因素。

对于这种状况，与封装技术相关的各种材料、设备、装置、封装器件厂商等，进行产品性能的预前评估、谋求缩短开发周期是很有必要的，以产品为模型作为评价用芯片就是使用的TEG 芯片。

TEG 芯片的种类大致分为，（1）金（属）线键合，能与倒装芯片连接，是可以用来测试电气连接（Daisy Chain，菊花图形）的芯片，（2）压电电阻，含有发热电阻等器件，可以用来测试组装后的应力、热电阻的芯片。

用这类TEG 芯片可以对金（属）线键合、倒装芯片连接等的连接部位的观察、连接部位可靠性评价、封装件构造进行评估。

各种TEG 芯片的说明（1）金属线键合，钉头凸点（评价）用TEG 芯片通用性高的半导体制品，主要是通过键合（工艺）实现芯片与中间载体相连，为达成多引脚化、芯片小型化的要求，微小间距的键合（工艺）是不可欠缺的。

为应对微小间距技术的提升，如图1所所示，使用了TEG 芯片来评价键合状况。

另外，现存的芯片必须加工形成供金线键合技术应用的钉头凸点才可实现倒装芯片封装，因为通用芯片是主流，故必须考虑芯片尺寸和凸点间距等多种多样的产品品种，对金/铝合金层等连接部位的金属间化合物、来自组成材料的污染等的解析和评价是非常重要的。

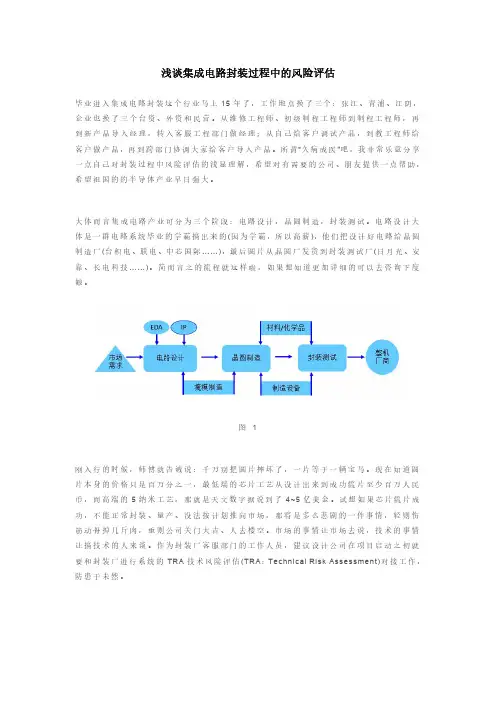

浅谈集成电路封装过程中的风险评估毕业进入集成电路封装这个行业马上15年了，工作地点换了三个：张江、青浦、江阴，企业也换了三个台资、外资和民营。

从维修工程师、初级制程工程师到制程工程师，再到新产品导入经理，转入客服工程部门做经理；从自己给客户调试产品，到教工程师给客户做产品，再到跨部门协调大家给客户导入产品。

所谓“久病成医”吧，我非常乐意分享一点自己对封装过程中风险评估的浅显理解，希望对有需要的公司、朋友提供一点帮助，希望祖国的的半导体产业早日强大。

大体而言集成电路产业可分为三个阶段：电路设计，晶圆制造，封装测试。

电路设计大体是一群电路系统毕业的学霸搞出来的(因为学霸，所以高薪)，他们把设计好电路给晶圆制造厂(台积电、联电、中芯国际……)，最后圆片从晶圆厂发货到封装测试厂(日月光、安靠、长电科技……)。

简而言之的流程就这样啦，如果想知道更加详细的可以去咨询下度娘。

图1刚入行的时候，师傅就告诫说：千万别把圆片摔坏了，一片等于一辆宝马。

现在知道圆片本身的价格只是百万分之一，最低端的芯片工艺从设计出来到成功流片至少百万人民币，而高端的5纳米工艺，那就是天文数字据说到了4~5亿美金。

试想如果芯片流片成功，不能正常封装、量产、没法按计划推向市场，那将是多么悲剧的一件事情，轻则伤筋动骨掉几斤肉，重则公司关门大吉、人去楼空。

市场的事情让市场去说，技术的事情让搞技术的人来谈。

作为封装厂客服部门的工作人员，建议设计公司在项目启动之初就要和封装厂进行系统的TRA技术风险评估(TRA：Technical Risk Assessment)对接工作，防患于未然。

图2一般来说，设计公司与封装工厂做TRA对接的最佳节点有4个：封装选型、项目启动之初，封装定版、样品制作、Pre-Qual.阶段，Formal Qual.封装测试和可靠性阶段，预量产阶段。

1．封装选型、项目启动之初的TRA通常而言，初创设计公司都会去照抄竞争对手的样品封装，形成Pin-To-Pin的替换关系，便于打开终端市场，掘取第一桶金。

半导体封装材料的热膨胀与可靠性分析在现代电子产品中，封装材料发挥着至关重要的作用。

作为半导体器件的保护层，封装材料既要具备良好的机械性能，又要具备良好的导热和电绝缘性能。

然而，封装材料在工作过程中面临着热膨胀引起的应力和可靠性问题。

针对这些问题，研究人员进行了大量的研究和分析。

首先，让我们来了解半导体封装材料的热膨胀特性。

热膨胀是物质受热时发生体积或长度变化的现象。

在半导体器件中，封装材料与芯片和PCB之间存在热膨胀不匹配的问题。

当封装材料在工作过程中受热膨胀时，由于其与其他组件的热膨胀系数不同，就会产生应力，从而可能引发破裂、松动或者其他可靠性问题。

为了进一步了解热膨胀对封装材料可靠性的影响，我们需要分析封装材料的机械性能。

通常，材料的刚度和韧度是评价其机械性能的两个重要指标。

刚度指的是材料在外力作用下的抵抗能力，而韧度则指的是材料在受力过程中的变形能力。

封装材料需要具备足够的刚度来确保器件的稳定性，同时还要具备足够的韧度来抵抗外界环境的冲击。

半导体器件的封装过程中，常常会使用高温固化胶。

这种胶材料在固化过程中会产生热膨胀，进一步增加了封装材料的热膨胀不匹配问题。

因此，研究人员提出了各种方法来减轻热膨胀对封装材料可靠性的影响。

例如，可以通过调整封装材料的成分和结构来改变其热膨胀特性。

同时，可以采用复合材料结构，将有高热膨胀系数的材料与有低热膨胀系数的材料相结合，以减少热膨胀不匹配引起的应力问题。

除了热膨胀不匹配问题外，封装材料的可靠性还受到其他因素的影响，比如温度和湿度等环境因素。

在高温和高湿度环境下，封装材料可能会发生老化、氧化或者水解等问题，从而导致性能下降或者甚至失效。

为了保证封装材料的可靠性，研究人员还提出了各种方法和措施，比如在封装过程中加入湿敏剂、采用防潮包装等。

总之，半导体封装材料的热膨胀与可靠性分析是一个复杂而重要的问题。

通过研究封装材料的热膨胀特性和机械性能，我们可以更好地了解其受热扩散引起的应力问题，并通过调整材料的成分和结构来减轻热膨胀不匹配带来的压力。

半导体封装的精度 mm
半导体封装是将半导体芯片进行包装，以保护芯片免受外界环境的影响，并提供电气连接和热管理。

在半导体封装过程中，封装精度是一个重要的指标，它决定了封装后的芯片性能和可靠性。

封装精度指的是封装过程中各个组件之间的位置偏差或尺寸误差。

对于半导体封装来说，精度通常以毫米（mm）为单位进行衡量。

精度越高，表示封装过程中组件的位置偏差越小，尺寸误差越小，从而提高了封装后芯片的性能稳定性和可靠性。

半导体封装的精度主要取决于封装设备的精度和操作人员的技术水平。

封装设备需要具备高精度的定位系统和稳定的控制系统，以确保组件的位置和尺寸达到要求。

而操作人员则需要经过专业培训，掌握精确操作技巧，以保证封装过程中的精度。

在半导体封装过程中，常见的精度要求包括芯片位置偏差、焊盘位置偏差、引脚位置偏差等。

这些要求都需要在设备和操作人员的配合下得以实现。

同时，还需要对封装过程中的温度、湿度等环境因素进行控制，以减小其对精度的影响。

半导体封装的精度对于芯片的性能和可靠性至关重要。

如果精度不高，可能会导致芯片性能下降，甚至出现电路连接故障等问题。

因此，在半导体封装过程中，需要严格控制精度要求，提高封装设备的精度和操作人员的技术水平，以确保封装后的芯片质量。

总结起来，半导体封装的精度是指封装过程中各个组件之间的位置偏差或尺寸误差，通常以毫米为单位进行衡量。

精度的高低对于芯片的性能和可靠性有着重要影响，因此在封装过程中需要严格控制精度要求，并提高设备和操作人员的技术水平，以确保封装后的芯片质量。

《SiCGaN功率半导体封装和可靠性评估技术》阅读记录目录一、内容概要 (1)二、SiCGaN功率半导体封装技术 (2)1. SiCGaN材料的基本性质 (3)2. 封装技术的关键因素分析 (4)3. 常见的SiCGaN功率半导体封装结构 (5)三、SiCGaN功率半导体封装工艺 (6)1. 材料选择与制备工艺 (7)2. 焊接工艺技术 (9)3. 密封工艺技术 (10)4. 防腐工艺技术 (12)四、SiCGaN功率半导体可靠性评估技术 (13)1. 可靠性评估指标体系建立 (15)2. 可靠性测试方法与标准 (16)3. 影响因素分析与改进措施 (17)五、案例分析 (19)六、未来展望 (20)七、总结 (21)一、内容概要引言：简要介绍SiCGaN功率半导体的重要性，以及封装和可靠性评估技术在提高器件性能和使用寿命方面的关键作用。

基本概念：阐述SiCGaN功率半导体的基础知识，包括材料特性、器件结构等。

封装技术：详细介绍SiCGaN功率半导体的封装过程，包括封装材料、封装工艺、封装结构等，并探讨不同封装技术对器件性能的影响。

可靠性评估方法：阐述SiCGaN功率半导体可靠性评估的重要性，介绍常用的可靠性评估方法，如电学性能测试、热学性能测试、机械性能测试等，并分析各种方法的优缺点。

可靠性影响因素：探讨影响SiCGaN功率半导体可靠性的因素，如温度、湿度、电压波动等外部环境因素，以及材料缺陷、工艺误差等内部因素。

案例分析：通过实际案例，分析SiCGaN功率半导体在封装和可靠性评估过程中遇到的问题及解决方案。

发展趋势：展望SiCGaN功率半导体封装和可靠性评估技术的发展趋势，包括新材料、新工艺、新方法等。

总结全书内容，强调封装和可靠性评估技术在SiCGaN功率半导体领域的重要性，以及对未来技术发展的期待。

二、SiCGaN功率半导体封装技术随着电力电子技术的不断发展，高功率、高频、高温等领域对半导体器件的需求不断增加。

封装的可靠度认证试验元器件的可靠性可由固有的可靠性与使用的可靠性组成。

其中固有可靠性由元器件的生产单位在元器件的设计，工艺和原材料的选用等过程中的质量的控制所决定，而使用的可靠性主要由使用方对元器件的选择，采购，使用设计，静电防护和筛选等过程的质量控制决定。

大量的失效分析说明，由于固有缺陷导致的元器件失效与使用不当造成的失效各占50%，而对于原器件的制造可分为微电子的芯片制造和微电子的封装制造。

均有可靠度的要求。

其中下面将介绍的是封装的可靠度在业界一般的认证。

而对于封装的流程这里不再说明。

1．焊接能力的测试。

做这个试验时，取样数量通常用高的LTPD的低数目（LTPD=50%=5PCS）。

测试时须在93度的水流中浸过8小时，然后，如为含铅封装样品，其导线脚就在245度（+/-5度误差）的焊材中浸放5秒；如是无铅封装样品，其导线脚就在260度（+/-5度误差）焊材中浸放5秒。

过后，样品在放大倍率为10-20X的光学显微镜仪器检验。

验证的条件为：至少导线脚有95%以上的面积均匀的沾上焊材。

当然在MIS-750D的要求中也有说明可焊性的前处理方法叫水汽老化，是将被测样品暴露于特制的可以加湿的水蒸汽中8+-0.5小时,,其实际的作用与前面的方法一样.之后要进行干燥处理才能做浸锡处理。

2．导线疲乏测试。

这测试是用来检验导线脚接受外来机械力的忍受程度。

接受试验的样品也为LTPD的低数目（LTPD=50%=5PCS），使试样放在特殊的仪器上，如为SOJ或TSOP型封装的小产品，应加2OZ的力于待测脚。

其它封装的产品，加8OZ于待测脚上。

机器接着使产品脚受力方向作90度旋转，TSOP的封装须旋转两次，其它封装的要3次旋转。

也可以根据实际情况而定。

然后用放在倍数为10-20X 倍的放大镜检验。

验证的条件为：导线脚无任何受机械力伤害的痕迹。

3.晶粒结合强度测试。

作这样的测试时，样品的晶粒须接受推力的作用，然后用放大倍数10-20X 的光学仪器检验。

塑封器件失效机理及其可靠性评估技术1引言塑封器件是指以树脂类聚合物为材料封装的半导体器件，其固有的特点限制了塑封器件在卫星、军事等一些高可靠性场合的使用。

虽然自70年代以来，大大改进了封装材料、芯片钝化和生产工艺，使塑封器件的可靠性得到很大的提高，但仍存在着许多问题。

这些潜在的问题无法通过普通的筛选来剔除，因此，要研究合适的方法对塑封器件的可靠性加以评定。

2失效模式及其机理分析塑封器件在没有安装到电路板上使用前，潮气很容易入侵，这是由于水汽渗透进树脂而产生的，而且水汽渗透的速度与温度有关。

塑封器件的许多失效机理，如腐蚀、爆米花效应等都可归结为潮气入侵。

2.1腐蚀潮气主要是通过塑封料与外引线框架界面进入加工好的塑封器件管壳，然后再沿着内引线与塑封料的封接界面进入器件芯片表面。

同时由于树脂本身的透湿率与吸水性，也会导致水汽直接通过塑封料扩散到芯片表面。

吸入的潮气中，如果带有较多的离子沾污物，就会使芯片的键合区发生腐蚀。

如果芯片表面的钝化层存在缺陷，则潮气会侵入到芯片的金属化层。

无论是键合区的腐蚀还是金属化层的腐蚀，其机理均可归结为铝与离子沾污物的化学反应：由于水汽的浸入，加速了水解物质(Cl -，Na+)从树脂中的离解，同时也加速了芯片表面钝化膜磷硅玻璃离解出(PO4)3-。

(1)在有氯离子的酸性环境中反应2Al±6HClf 2AlCl3±3H 2Al+3Clf AlCl3+3e-AlC13fAi(OH)2 +HCl(2)在有钠离子的碱性环境中反应2Al+2NaOH+2H20f 2NaAlO 2+3H2Al+3(0H)- f Al(OH)3+3e-2Al(OH)3fAi2 O3+3H2O腐蚀过程中离解出的物质由于其物理特性改变，例如脆性增加、接触电阻值增加、热膨胀系数发生变化等，在器件使用或贮存过程中随着温度及加载电压的变化，会表现出电参数漂移、漏电流过大，甚至短路或开路等失效模式，且有些失效模式不稳定，在一定条件下有可能恢复部分器件功能，但是只要发生了腐蚀，对器件的长期使用可靠性将埋下隐患。

第三代半导体封装技术随着半导体技术的发展，半导体封装技术也在不断地更新换代。

第三代半导体封装技术是指采用新型材料和新工艺，将芯片与封装基板之间的连接方式进行改进，以提高芯片的性能和可靠性。

下面就来详细了解一下第三代半导体封装技术。

一、第三代半导体封装技术的概述第三代半导体封装技术主要包括以下几个方面：1. 新型材料：采用高热传导率、低介电常数、高弹性模量等特殊材料，如硅基、钻石基等。

2. 新工艺：采用微电子加工工艺，如化学机械抛光（CMP）、电解抛光（EP）、离子束刻蚀（IBE）等。

3. 新连接方式：采用球栅阵列（BGA）、无铅焊接（Lead-Free）、直插式多引脚连接器等新型连接方式。

二、第三代半导体封装技术的优势相比于传统的半导体封装技术，第三代半导体封装技术具有以下优势：1. 更高的集成度：第三代半导体封装技术可以实现更高的集成度，使芯片的体积更小、功耗更低。

2. 更高的可靠性：采用新型材料和新工艺，可以大大提高芯片的可靠性和稳定性。

3. 更高的热传导性能：采用高热传导率材料，可以有效提高芯片散热效果，降低温度。

4. 更低的功耗：采用新型材料和新工艺，可以降低芯片的功耗，延长电池寿命。

5. 更环保：采用无铅焊接等环保连接方式，减少对环境的污染。

三、第三代半导体封装技术应用领域第三代半导体封装技术已经广泛应用于各种领域，如：1. 通信领域：随着5G网络的发展，对芯片集成度和热传导性能要求越来越高，第三代半导体封装技术可以满足这些需求。

2. 汽车电子领域：汽车电子产品需要具有更高的可靠性和稳定性，第三代半导体封装技术可以满足这些要求。

3. 医疗领域：医疗设备需要具有更高的精度和可靠性，第三代半导体封装技术可以提供更好的解决方案。

4. 工业控制领域：工业控制设备需要具有更高的稳定性和耐用性，第三代半导体封装技术可以提供更好的解决方案。

四、总结第三代半导体封装技术是半导体封装技术的新一代，采用了新型材料和新工艺，具有更高的集成度、可靠性、热传导性能、功耗低等优势。
