地球物理测井原理测井解释习题集带答案选择50题（1）1.可用于含水纯砂岩地层评价的是（）曲线。
(A)微电极(B)井斜(C)方位(D)井径答案（A ）2.石灰岩、石膏的骨架时差通常取（）μs/ft和（）μs/ft。
(A)55.5,52 (B)47.5,52 (C)189,171 (D)43.5,50答案（B ）3.测井解释中一般取砂岩、岩盐的骨架时差分别为（）μs/ft和（）μs/ft。
(A)189,220 (B)47.5,67 (C)189,164 (D)55.5,67答案（D ）4.测井解释中一般取白云岩的骨架时差为（）us/m。
(A)189 (B)43.5 (C)143 (D)47.5答案（C ）5.利用自然电位曲线计算泥质相对含量的表达式正确的是（）。
(A)Vsh=SPmax-SPmin (B)Vsh=SP-SPmin(C)Vsh=SPmax-SP (D)Vsh=（SP-SPmin）/（SPmax-SPmin ）答案（D ）6.利用自然电位计算泥质含量的前提条件是（）。
(A)Rw＞Rmf (B)Rw＜Rmf (C)Rw ＝Rmf (D) Rw ≠Rmf答案（D ）7.声波测井主要分为（）两大类。
（A）声速测井和声波时差测井（B）声波幅度测井和声波频率测井（C）声速测井和声幅测井（D）声速测井和声波频率测井答案（C）8.既能测量声波波速，又能测量声幅的测井项目是( )。
（A）变密度测井（B）噪声测井（C）全波列声波测井（D）补偿声波测井答案(C)9.声波在两种介质的界面会发生反射和折射，如果声波传播方向和界面之间的夹角合适，进入界面后的（）将会沿界面传播，这就是滑行波。
A．反射波（B）纵波（C）横波（D）折射波答案（D）10.磁性定位测井曲线应连续记录，（）信号峰显示清楚，且不应出现畸形峰。
（A）套管（B）油管（C）节箍（D）筛管答案（C）11.磁性定位测井曲线的干扰信号幅度小于节箍信号幅度的（）。

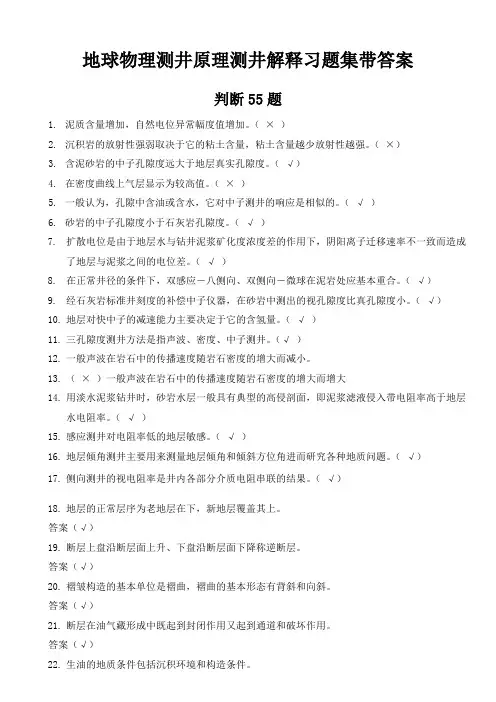

地球物理测井原理测井解释习题集带答案判断55题1.泥质含量增加，自然电位异常幅度值增加。
（×）2.沉积岩的放射性强弱取决于它的粘土含量，粘土含量越少放射性越强。
（×）3.含泥砂岩的中子孔隙度远大于地层真实孔隙度。
（√）4.在密度曲线上气层显示为较高值。
（×）5.一般认为，孔隙中含油或含水，它对中子测井的响应是相似的。
（√）6.砂岩的中子孔隙度小于石灰岩孔隙度。
（√）7.扩散电位是由于地层水与钻井泥浆矿化度浓度差的作用下，阴阳离子迁移速率不一致而造成了地层与泥浆之间的电位差。
（√）8.在正常井径的条件下，双感应－八侧向、双侧向－微球在泥岩处应基本重合。
（√）9.经石灰岩标准井刻度的补偿中子仪器，在砂岩中测出的视孔隙度比真孔隙度小。
（√）10.地层对快中子的减速能力主要决定于它的含氢量。
（√）11.三孔隙度测井方法是指声波、密度、中子测井。
（√）12.一般声波在岩石中的传播速度随岩石密度的增大而减小。
13.（×）一般声波在岩石中的传播速度随岩石密度的增大而增大14.用淡水泥浆钻井时，砂岩水层一般具有典型的高侵剖面，即泥浆滤液侵入带电阻率高于地层水电阻率。
（√）15.感应测井对电阻率低的地层敏感。
（√）16.地层倾角测井主要用来测量地层倾角和倾斜方位角进而研究各种地质问题。
（√）17.侧向测井的视电阻率是井内各部分介质电阻串联的结果。
（√）18.地层的正常层序为老地层在下，新地层覆盖其上。
答案（√）19.断层上盘沿断层面上升、下盘沿断层面下降称逆断层。
答案（√）20.褶皱构造的基本单位是褶曲，褶曲的基本形态有背斜和向斜。
答案（√）21.断层在油气藏形成中既起到封闭作用又起到通道和破坏作用。
答案（√）22.生油的地质条件包括沉积环境和构造条件。
答案（√）23.从油气藏的形成和保存条件来说，控制油气分布的因素主要可归结为三个关键因素：成烃条件、成藏条件和保存条件。
答案（√）24.烃源岩的生烃量主要取决于烃源岩分布的面积、烃源岩厚度、和有机碳丰度、类型、转化成度以及烃源岩的密度。
1．孔隙度测井方法有中子测井、密度测井、声波测井三种。
2．裸眼井测井系列包括岩性测井系列、电阻测井系列、孔隙度测井系列和一些必要的辅助测井方法。
3．0.8m六线圈系由三个发射线圈和三个接收线圈所组成。
其中T0、R0叫主线圈对，T1、、R1叫补偿线圈对，T2、R2叫聚焦线圈对。
4．在砂泥岩剖面中，放射性元素多含于粘土岩中。
5. 在砂泥岩剖面井中的自然电位主要扩散电位和扩散吸附电位。
6.同位素吸水剖面测井中伽马曲线在吸水层的幅度比基线大。
（填“大”、“小”或“相等”）7. 固井声幅与自由套管声幅之比为15%，其固井质量是良好。
8. 在单位时间里一定量的放射性核素发生衰变的核数叫放射性活度。
9. 在自然伽马能谱测井曲线中，某层钾含量低，钍含量低，铀含量高，则该层可能为产油层。
10. 伽马射线与物质可以发生光电效应、康普顿效应和电子对效应现象。
11. 水泥胶结测井中，最早到达接收器的是套管波。
12. 补偿密度测井仪器采用长短源距两个探测器的目的是为了补偿泥饼影响。
13、补偿中子测井仪器采用长短源距两个探测器的目的是为了补偿井眼影响。
14、在自然伽马能谱测井中，铀、钍、钾的特征谱分别为1.76 、2.62 和1.46 Mev。
15、在储集层评价中，由测井解释确定的基本参数有孔隙度、饱和度、渗透率和岩层厚度。
16、当泥浆侵入较深时，侵入带的影响不能忽略。
如果Rxo>Rt(高侵)时，采用感应测井方法确定Rt较好；如果Rxo<Rt（低侵）时，选用侧向测井方法较好。
17、使滑行波称为首波的条件一是以临界角入射；二是V2>V1 。
18、对裂缝性地层，实验证明，垂直裂缝主要衰减纵波，水平裂缝主要衰减横波。
19、在套管井中，从发射换能器到接收换能器的声波信号可以沿套管、水泥环、地层以及泥浆传播。
20、噪声测井分别记录200 Hz、600 Hz、1000 Hz、2000 Hz四道频谱的电压峰值。
二、判断题：（×）1、在砂岩中补偿中子测井读值为20%，•其实际孔隙度应小于20% 。
1、简述扩散电动势形成的机理答：在扩散过程中，各种离子的迁移速度不同，如氯离子迁移速度大于钠离子（后者多带水分子），这样在低浓度溶液一方富集氯离子（负电荷），高浓度溶液富集钠离子（正电荷），形成一个静电场，电场的形成反过来影响离子的迁移速度，最后达到一个动态平衡，如此在接触面附近的电动势保持一定值，这个电动势叫扩散电动势，记为Ed2、简述为什么当水淹时，自然电位曲线出现基线偏移现象？答：如图所示，水淹层位与未水淹层位浓度分别为Cw’、Cw。
则有E=Ed-Ed’-Ed”，Cw’<Cw Ed=Kd*logCw/Cwf Ed’=Kd*logCw/Cw’Ed”=Kd*log Cw’/ Cwf所以E=0 所以水淹层位与未水淹层位之间电位不变，未水淹层位与泥岩直接接触产生的电动势为E1=K*logCw/Cwf，水淹层位与泥岩直接接触产生的总电动势E2=K*logCw/Cwf，因为Cw’<Cwf，所以E2<E1 基线偏移。
3、简述普通电阻率测井原理答：1）均匀各向同性介质：电阻率为R均匀各向同性介质中放一点电源A，发出电流I形成点电场，场中任何一点电流密度为j=I/4πrr，由微观欧姆定律：E=R*j，E=RI/4πrr 而E=-au/ar ；所以-au/ar=RI/4πrr ；U=RI/4πr+C(积分常数)。
根据电场无穷远边界条件C=0，所以U=RI/4πr；即电阻率R=4πr U/I=KΔUmn/I(N在无穷远)2）非均匀各向同性介质：对于非均匀各向同性介质KΔUmn/I，不是岩石的真正电阻率，但它反映电阻率的变化，因此称之为综合条件下的视电阻率Ra= KΔUmn/I4、画出梯度电极系测井曲线并描述其特点和应用答：特点：（1）视电阻率Ra曲线极大极小值正对高阻层的上下界面；（2）厚层：中间平行段视电阻率Ra曲线值为地层电阻率。
应用：一、划分岩性：砂泥岩剖面泥岩电阻率低，砂岩电阻率高；碳酸盐岩剖面致密层电阻率高，裂缝性层电阻率低。

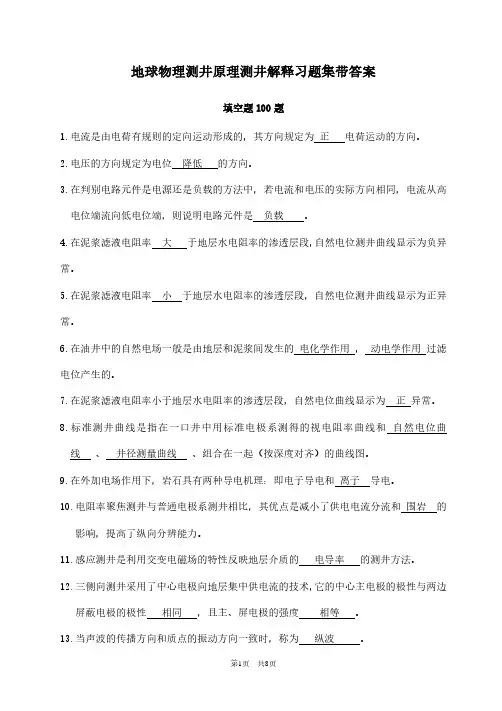

地球物理测井原理测井解释习题集带答案填空题100题1.电流是由电荷有规则的定向运动形成的，其方向规定为正电荷运动的方向。
2.电压的方向规定为电位降低的方向。
3.在判别电路元件是电源还是负载的方法中，若电流和电压的实际方向相同，电流从高电位端流向低电位端，则说明电路元件是负载。
4.在泥浆滤液电阻率大于地层水电阻率的渗透层段，自然电位测井曲线显示为负异常。
5.在泥浆滤液电阻率小于地层水电阻率的渗透层段，自然电位测井曲线显示为正异常。
6.在油井中的自然电场一般是由地层和泥浆间发生的电化学作用，动电学作用过滤电位产生的。
7.在泥浆滤液电阻率小于地层水电阻率的渗透层段，自然电位曲线显示为正异常。
8.标准测井曲线是指在一口井中用标准电极系测得的视电阻率曲线和自然电位曲线、井径测量曲线、组合在一起（按深度对齐）的曲线图。
9.在外加电场作用下，岩石具有两种导电机理：即电子导电和离子导电。
10.电阻率聚焦测井与普通电极系测井相比，其优点是减小了供电电流分流和围岩的影响，提高了纵向分辨能力。
11.感应测井是利用交变电磁场的特性反映地层介质的电导率的测井方法。
12.三侧向测井采用了中心电极向地层集中供电流的技术，它的中心主电极的极性与两边屏蔽电极的极性相同，且主、屏电极的强度相等。
13.当声波的传播方向和质点的振动方向一致时，称为纵波。
14.纵波传播过程中，介质发生压缩或扩张的体积形变，因而纵波也叫做压缩波。
15.横波传播中，介质产生剪切变形，所以横波也叫做剪切波。
16.电极系根据电极间相对位置的不同，可以分为梯度电极系和电位电极系。
17.716格式最初是阿特拉斯公司的一种磁带记录格式，由一个标题快和若干个数据块组成，其中一个数据块包含若干个逻辑记录。
18.按照产状分类，裂缝可以分为高角度裂缝、低角度裂缝和网状裂缝。
19.岩石介电常数随含水饱和度增加而增大，其变化又与孔隙度、孔隙结构等参数有关。
20.国外测井公司一般运用自然伽马曲线作为深度控制曲线进行深度校正。

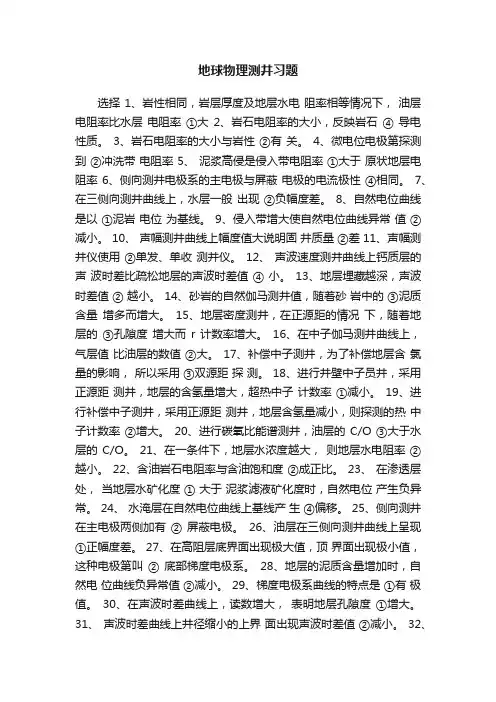

地球物理测井习题选择 1、岩性相同，岩层厚度及地层水电阻率相等情况下，油层电阻率比水层电阻率①大2、岩石电阻率的大小，反映岩石④ 导电性质。
3、岩石电阻率的大小与岩性②有关。
4、微电位电极第探测到②冲洗带电阻率 5、泥浆高侵是侵入带电阻率①大于原状地层电阻率 6、侧向测井电极系的主电极与屏蔽电极的电流极性④相同。
7、在三侧向测井曲线上，水层一般出现②负幅度差。
8、自然电位曲线是以①泥岩电位为基线。
9、侵入带增大使自然电位曲线异常值②减小。
10、声幅测井曲线上幅度值大说明固井质量②差 11、声幅测井仪使用②单发、单收测井仪。
12、声波速度测井曲线上钙质层的声波时差比疏松地层的声波时差值④ 小。
13、地层埋藏越深，声波时差值② 越小。
14、砂岩的自然伽马测井值，随着砂岩中的③泥质含量增多而增大。
15、地层密度测井，在正源距的情况下，随着地层的③孔隙度增大而r 计数率增大。
16、在中子伽马测井曲线上，气层值比油层的数值②大。
17、补偿中子测井，为了补偿地层含氯量的影响，所以采用③双源距探测。
18、进行井壁中子员井，采用正源距测井，地层的含氢量增大，超热中子计数率①减小。
19、进行补偿中子测井，采用正源距测井，地层含氢量减小，则探测的热中子计数率②增大。
20、进行碳氧比能谱测井，油层的C/O ③大于水层的 C/O。
21、在一条件下，地层水浓度越大，则地层水电阻率②越小。
22、含油岩石电阻率与含油饱和度②成正比。
23、在渗透层处，当地层水矿化度① 大于泥浆滤液矿化度时，自然电位产生负异常。
24、水淹层在自然电位曲线上基线产生④偏移。
25、侧向测井在主电极两侧加有② 屏蔽电极。
26、油层在三侧向测井曲线上呈现①正幅度差。
27、在高阻层底界面出现极大值，顶界面出现极小值，这种电极第叫② 底部梯度电极系。
28、地层的泥质含量增加时，自然电位曲线负异常值②减小。
29、梯度电极系曲线的特点是①有极值。

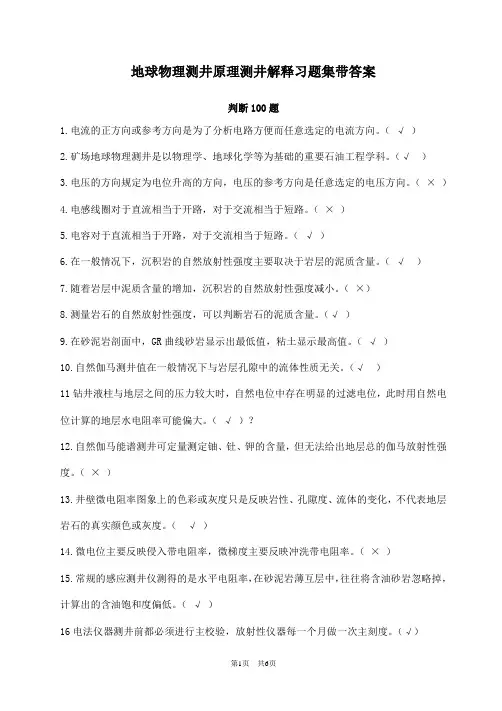

地球物理测井原理测井解释习题集带答案判断100题1.电流的正方向或参考方向是为了分析电路方便而任意选定的电流方向。
（√）2.矿场地球物理测井是以物理学、地球化学等为基础的重要石油工程学科。
（√）3.电压的方向规定为电位升高的方向，电压的参考方向是任意选定的电压方向。
（×）4.电感线圈对于直流相当于开路，对于交流相当于短路。
（×）5.电容对于直流相当于开路，对于交流相当于短路。
（√）6.在一般情况下，沉积岩的自然放射性强度主要取决于岩层的泥质含量。
（√）7.随着岩层中泥质含量的增加，沉积岩的自然放射性强度减小。
（×）8.测量岩石的自然放射性强度，可以判断岩石的泥质含量。
（√）9.在砂泥岩剖面中，GR曲线砂岩显示出最低值，粘土显示最高值。
（√）10.自然伽马测井值在一般情况下与岩层孔隙中的流体性质无关。
（√）11钻井液柱与地层之间的压力较大时，自然电位中存在明显的过滤电位，此时用自然电位计算的地层水电阻率可能偏大。
（√）？12.自然伽马能谱测井可定量测定铀、钍、钾的含量，但无法给出地层总的伽马放射性强度。
（×）13.井壁微电阻率图象上的色彩或灰度只是反映岩性、孔隙度、流体的变化，不代表地层岩石的真实颜色或灰度。
（√）14.微电位主要反映侵入带电阻率，微梯度主要反映冲洗带电阻率。
（×）15.常规的感应测井仪测得的是水平电阻率，在砂泥岩薄互层中，往往将含油砂岩忽略掉，计算出的含油饱和度偏低。
（√）16电法仪器测井前都必须进行主校验，放射性仪器每一个月做一次主刻度。
（√）17.在核磁共振测井中，固体骨架对其影响没有贡献，测量信号都来自于孔隙中的流体。
（√）18.凡是在地质构造上具有盆地类型的地区都称为构造盆地。
（√）19.感应测井是通过交流电的变化反映地层电导率的测井方法。
（×）20.一个盆地内的构造单元分为三级，第三级的构造单元包括凸起和凹陷。
《测井方法与综合解释》综合复习资料一、名词解释声波时差：声波在介质中传播单位距离所需时间。
孔隙度：地层孔隙占地层提及的百分数。
地层压力：地层孔隙流体压力。
地层倾角：地层层面的法向与大地铅锤轴之间的夹角。
含油孔隙度：含油孔隙体积占地层体积的百分比。
泥质含量：泥质体积占地层体积的百分比。
二、填空题1．描述储集层的基本参数有岩性；孔隙度；含油饱和度；有效厚度等。
2．地层三要素倾角；倾向；走向。
3．伽马射线去照射地层可能会产生光电效应；康普顿效应；电子对效应_效应。
4．岩石中主要的放射性核素有_铀；钍；钾_等。
5．声波时差Δt的单位是_ 微妙/米（微妙/英尺），电导率的单位是毫西门子/米。
6．渗透层在微电极曲线上有基本特征是_微梯度与微点位两条曲线不重合_。
7.地层因素随地层孔隙度的减小而增大；岩石电阻率增大系数随地层含水饱和度的增大而增大。
8.当Rw大于Rmf时，渗透性砂岩的SP先对泥岩基线出现_ 正_异常。
9.由测井探测特性知，普通电阻率测井提供的是探测范围内共同贡献。
对于非均匀电介质，其大小不仅与测井环境有关，还与测井仪器________和__________有关。
电极系10.地层对热中子的俘获能力主要取决于氯的含量。
利用中子寿命测井区分油、水层时，要求地层水矿化度高，此时，水层的热中子寿命小于油层的热中子寿命。
11.某淡水泥浆钻井地层剖面，油层和气层通常具有较高的视电阻率。
油气层的深浅电阻率显示泥浆低侵特征。
12.地层岩性一定，C/O测井值越高，地层剩余油饱和度越大。
13.在砂泥岩剖面，当渗透层SP曲线为负异常时，井眼泥浆为__淡水泥浆__，油层的泥浆侵入特征是_泥浆低侵。
14.地层中的主要放射性核素是__铀；钍；钾；。
沉积岩的泥质含量越高，地层放射性__越强__。
15.电极系的名称__底部梯度电极系，电极距底部4米_。
16.套管波幅度低，一界面胶结_好。
17.在砂泥岩剖面，油层的深侧向电阻率_大于__浅侧向电阻率。
博客石油第八章 声波测井（16学时）声波在不同介质中传播，速度有很大差别，而且声波幅度的衰减、频率的变化等声学特性也是不同的。
声波测井就是利用岩石等介质的这些声学特性来研究钻井地质剖面、判断固井质量等问题的一种测井方法。
声波是近年来发展较快的一种测井方法。
由最早的声速测井、声幅测井发展到后来的长源距声波测井，变密度测井、井下声波电视BHTV 、噪声测井到现在的多极子阵列声波测井（包括偶极子横波成像仪DSI ），如井周声波成像测井CBIL ，超声波井眼成像仪等。
特别是声波测井与地震勘探的观测资料结合起来，在解决地下地顶构造，判断岩性，识别压力异常层位，探测和评价裂缝，判断储集层中流体的性质方面，使声波测井成为结合测井和物探的纽带，有着良好的发展前景。
第一节 岩石的声学特性声波是物质的一种运动形式，它由物质的机械振动产生，通过质点间的相互作用将振动由近及远的传播，而质点与质点有弹性相互联系着。
所以声波在物质中的传播与其弹性密切相关。
一．岩石的弹性受外力作用发生形变，外力取消后，恢复到原来状态的物体叫弹性体。
而当外力取消后不能恢复其原始状态的物体叫塑性体。
一个物体是弹性体还是塑性体，不仅和物体本身的性质有关，而且和物体所处的环境有关（温度，压力等）及外力的特点（外力作用形式，时间和大小）有关。
一般说外力小作用时间短，物体表现为弹性体。
声波测井发射的声波能量小，作用在岩石上的时间也短，所以对声波测井来讲，岩石可看作弹性体。
因此研究声波在岩石中的传播规律，可以应用弹性波在物质中的传播规律。
可用杨氏模量（纵向伸长系数），泊松比和拉梅系数等物理量来描述物质的弹性。
二．岩石的声波速度声波在介质中传播，传播方向和质点振动方向相互一致的称为纵波，而传播方向与质点振动方向相互垂直的称为横波。
纵波和横波的传播速度 v p , v s 与弹性参数有如下关系：V p =ρμλσσσρ2)21)(1()1(+=−+−⋅E …………………………………(1) V s =)1(21σρ+⋅E E: 杨氏模量 σ：泊松比 ρ：物质密度 μλ, ：拉梅系数 同一介质中，σσ21)1(2−−=s pv v 由于大多数岩石的泊松比为0.25,所以在岩石中的纵横波速度之比约为1.73。
地球物理测井原理测井解释习题集带答案判断50题（1）1、声幅变密度曲线要测至水泥面以上曲线变化稳定井段，并测出至少2个稳定自由套管接箍。
（）答案（×）2、原始测井资料检查图头数据，要求图头数据齐全、准确、标准、规范。
（）答案（√）3、对仪器刻度进行检查。
要求主刻度、主校验、测前刻度、测后刻度齐全，刻度数值在“规范”要求范围之内。
（）答案（√）4、重复曲线要求距井底200米以上，不足200米时，选择在测量段顶部进行测量，测量重复井段不小于30米。
各条曲线重复误差在“规范”范围内。
（）答案（×）5、检查电阻率曲线质量。
电阻率曲线符合地区岩性规律，除高低阻薄互层受井眼及金属落物影响外，曲线应平滑无跳动，不回零，在动态范围内不得出现饱和现象。
与电极系曲线对应关系良好。
（）答案（√）6、检查自然电位曲线质量。
自然电位极性要符合钻井液电阻率与地层水电阻率之间关系。
基线漂移每100米井段应小于15mV。
（）答案（×）7、磁定位曲线在短套管附近、井底、目的层可以缺失1个接箍信号，在最上面一根短套管以下允许接图。
（）答案（×）8、原始测井资料确认的不合格品加盖“不合格”印章，隔离存放，定期销毁，并填写《不合格品处置记录》。
（）答案（√）9、在井场应用专用标准器对测井仪器进行测前、测后校验，与不同仪器校验的误差容限应符合相关技术要求。
（）答案（√）10、曲线测量值当出现与井下条件无关的零值、负值或异常时，应重复测量，重复测量井段不小于30m，如不能说明原因，应更换仪器验证。
（）答案（×）11、同次测井曲线补接时，接图处曲线重复测量井段应大于15m；不同次测井曲线补接时，接图处曲线重复测量井段应大于25m，重复测量误差在允许范围内。
（）答案（×）12、由于仪器连接或井底沉砂等原因造成的漏测井段应少于50m或符合地质要求．遇阻曲线应平直稳定（放射性测井应考虑统计起伏）。
《地球物理测井基本原理及应用》习题二教师；班级；学号；姓名；一、名词解释1、康普顿效应；2、电子对效应；3、光电效应；4、光电吸收截面；5、宏观广电吸收截面指数；6、周波跳跃；7、跳波；8、红色模式；9、蓝色模式；10、绿色模式；11、杂乱模式；12、波阻抗；13、无铀曲线一、判断1、常规GR测井测量的是地层中放射性元素自然放射的伽玛射线总量（）；2、泥岩地层GR值一般较高是泥岩矿物中含有大量放射性矿物（）；3、GR值较高地层泥质含量必定相对增大（）；4、Th/K值是指示泥岩中粘土矿物类型中比较有效的一个参数（）；5、渗透性地层处，泥质含量越高GR值一般越高（）；6、NGS测井输出的仅是地层中U、TU、K的含量曲线（）；7、FDC测井曲线测量得到的是地层岩石骨架密度曲线（）；8、补偿密度测井采用的长、短接收源距测量来进行补偿的（）；9、岩性密度测井识别岩性的关键是进行视骨架宏观光电吸收截面指数和视骨架体积密度的确定（）；10、中子测井响应取决于地层孔隙中的流体含氢量，与其它因素关系不大（）；11、基于声波测井建立的威利时差公式在裂缝性地层中有较好的应用效果（）；12、光电吸收截面指数是指在一定的条件下一种或两种粒子射线与碰撞的靶（原子）之间发生核反应几率大小的度量值（）；13、LDT测井方法在判断裂缝性地层时主要利用Pe曲线上的低值异常特征（）；14、CNL测井方法测量的是地层的含氢孔隙度（）；15、同种储层中水层的фN值肯定比气层的фN值低（）；16、自然伽玛曲线分层时利用的是半幅度点分层法（）；17、在确定含水饱和度中，电磁波传播测井是一种受地层水矿化度依赖最小的一种测井系列（）；18、水的介电常数在沉积岩地层中是一个异常低值（）；19、水平井中垂直裂缝在成像测井曲线上表现为双轨线性曲线特征（）；二、单或多项选择1、在GR曲线上，凡读数高的地层。
①泥质含量高；②泥质含量低；③有机质含量高；④放射性物质含量高。
地球物理测井_西南石油大学中国大学mooc课后章节答案期末考试题库2023年1.单井储集层评价要点包括划分储集层、岩性评价、储油物性评价、( )和产能评价。
参考答案:含油性评价2.声波孔隙度主要反映的孔隙类型是总孔隙度。
参考答案:错误3.静自然电位的符号是()。
参考答案:SSP4.地层孔隙中天然气的存在使纯砂岩的中子测井孔隙度()。
参考答案:减小5.在中子—密度交会图上，当岩石有两种矿物组成时，交会点将落在( )的某个位置上，此时为()岩性。
参考答案:对应的岩性线之间；过渡6.中子、密度曲线在气层层段的测井响应特征为（）。
参考答案:低密度低中子7.孔隙度为零的纯砂岩的密度测井视石灰岩孔隙度为()。
参考答案:3.5％8.补偿中子测井的计数率主要与地层的()有关。
参考答案:含氢量9.中子孔隙度测井测量的地层含氢指数记为φN，其单位是()。
参考答案:石灰岩孔隙度单位10.快中子在地层中的减速过程取决于()。
参考答案:快中子的弹性散射11.自然伽马测井曲线不能应用于()。
参考答案:计算次生孔隙12.声波全波列测井中，一般低角度裂缝使横波衰减远大于纵波，而高角度裂缝使纵波衰减明显大于横波，垂直裂缝又使横波衰减明显大于纵波。
参考答案:正确13.储集层的孔隙度是说明储集层()的定量参数。
参考答案:储集能力相对大小14.随钙质增加，声波速度逐渐变小。
参考答案:错误15.地层对热中子的减速能力主要决定于地层()。
参考答案:含氢量16.碳酸盐岩中的主要造岩矿物有( )。
参考答案:方解石和白云石17.我国目前发现的多数储集油气的沉积岩是()。
参考答案:碎屑岩18.含水白云岩的密度测井视石灰岩孔隙度()其实际孔隙度。
参考答案:小于19.目前，核磁共振测井主要检测()的核磁共振信号。
参考答案:氢核20.自然伽马能谱测井不仅能够测量地层的自然伽马放射性强度，还可以测量地层中()的含量。
参考答案:铀、钍、钾21.以中子和地层的相互作用为基础的测井方法是()。
第一章 1、写出纵波速度和横波速度的表达式（用弹性系数表示），并推到一般地层中纵波速度和横波速度的关系。
声波速度2pV sV 2spVVr 21)1(2r 泊松比的取植范围为0～0.5，r显然总是大于1，可见纵波速度总是大于横波速度。
对自然界中常见的岩石来说，=0.25，这样可以得到: r=1.73。 理想流体中不存在切应变，即，所以理想流体中无横波存在，只有纵波。
2、推导滑行纵波作为首波接收的几何声学条件，并讨论声波测井中源距的
选择原则。 直达波：1/VLt
滑行纵波：PCPCCACTAVVVtgaLVatttp11sin2cos22
滑行纵波作为首波几何声学条件:1111112sin1cos2cos2112cos2VVVVaaLVaVVLVLVtgaLVatpttpPPCCCPPCC 当L>0.825m时,在整个地层剖面,接收的首波总是来自沿井壁岩层传播的滑行纵波。 声波测井中源距的选择原则：
a.首波特性：要保证首波为滑行波而不为泥浆直达波，源距不能选择太小。
b.衰减问题（周波跳跃）:为保证接收器有效接收信号，必须考虑滑行波的衰减问
题，源距大会使衰减增强，容易发生周波跳跃，因此源距不能选择太大。 c.波组分（纵波、横波、全反射波）：根据测井解释的不同目的，需要获得更多组
分的波。这是需要在发射声功率允许下适当增加源距，以保证各种波群能够在时间域内有效的分离开。 3、在硬地层（地层横波速度大于泥浆速度）中，滑行横波能否作为次首波接收？讨论并推导滑行横波作为次首波接收的条件。
能。有题意知：只需滑行横波的时间仅次于滑行纵波即可，即：tp112VVVVaLPP
时滑行纵波为首波，此时tp< t,又PV>Vs，tpts
4、简单叙述声波在传播中时的衰减包括哪几个部分。 一、波前扩展造成的声能衰减—几何扩散 若声源发出的总功率为W，则由声强的定义有24)(rWrJ，这种由于波阵面的几何扩展而造成的声强（能量）随传播距离增加而减弱的现象，习惯上称为声波的几何衰减 二、声波在介质中的吸收造成的衰减 介质对声波dp的吸收与声波在介质中的传播距离dl成正比。 三、井下声波的衰减 在井眼中，声信号强度的衰减严重受声波在传播过程中波阵面的几何扩展的影响。在不考虑介质对声波的吸收的前提下，若从探头到井壁，声波传播的距离增加一倍时，则到达井壁时，声波信号的强度减小4倍。此时，由于波阵面扩展引起的能量分散是不能忽略的。 四、泥浆对超声的衰减 泥浆对超声的衰减包括吸收衰减和固相颗粒散射衰减两部分 1．泥浆对超声的吸收衰减 ：主要有泥浆的粘滞、热传导以及泥浆的微观过程引起的弛豫效应。a．粘滞吸收(泥浆内摩擦)系数: 超声在泥浆中传播由于泥浆内摩擦作用，造成泥浆对超声的吸收 b．热传吸收衰减系数 :超声在传播过程中，引起泥浆压缩和膨胀造成温度变化,一部分声能转化为热能，导致声能的耗散。c．驰豫吸收 ：泥浆压缩和膨胀过程中,伴有泥浆中分子的内外自由度能量的重新分配过程(驰豫过程),这一过程需要一定时间(驰豫时间)，驰豫过程中有规则的声振动转化为无规则热运动的附加能量耗散。 2. 泥浆固相颗粒对超声的散射衰减 1）散射衰减系数：泥浆中含有固相颗粒（膨润土、漂珠、硅藻土等），会引起一部分声波散射，形成散射衰减。 2）泥浆添加剂对散射系数的影响：防止高压井喷，需要增加泥浆比重，a.增加固相含量（膨润土、重晶石等）；b.采用盐水泥浆。
5、地层速度的影响因素有哪些？简述各种影响因素下，地层速度的变化规
律。 1）岩性是影响声速的最主要因素。 2）孔隙和流体性质对声波速度的影响：fmaPVVV11 , Vp 3）压力对声波速度的影响：经分析压力对声速的影响可达35%以上 。 4）温度对声波速度的影响：温度由25℃变到120℃，波速减小最大的为8.21%，最小的为1.12%，平均误差不到3.5%，因此相对压力而言，认为温度对岩心声速的影响可以忽略 5）岩石生成的地质条件对声波速度的影响。 6）埋藏深度对岩层速度的影响。 此外，岩层速度与构造上的位置、断层特性有关。岩性相同并属于同一地质年代的岩层，位于构造顶部的声速要大于构造翼部的声速。但顶部风化， Vp 。
6、写出下列参数的物理意义、常用单位、并标明其量纲：声压、声强、声
速、时差、声阻抗。 物理意义 常用单位 量纲 声压 在声波传播过程中的某一瞬时，由于声波传播在介质中造成的压力 微帕（μPa） P
声强 单位面积上声功率的大小ZpcpcpppvJ22 瓦/米²（W/m²） J
声速 声波在介质中的传播速度 米/秒（m/s） V 时差 滑行波穿越地层单位长度时所用的时间 毫秒/米（μs/m） ◁t 声阻抗 地震波在介质中传播时，作用于某个面积上的压力与单位时间内垂直通过此面积的质点流量之比 Z
7、用声波幅度和声波能量两种方式写出声波反射和折射系数，说明各字符代表的物理意义。 垂直入射时（PPR为反射系数，PPT为折射系数，1Z为地层纵波声阻抗，2Z泥浆纵波
的声阻抗，为介质密度，为波长，μ为弹性参数。） 幅度反射、 折射系数
SPPPPPPVVZZZTVZVZZZZZR,2,2,,
12122111
12
12
能量反射、 折射系数 212
1221212)(4,ZZZZTZZZZRPPPP
8、叙述声波换能所利用的两种物理效应的基本原理。 1.磁致伸缩效应：当铁磁性材料的磁状态改变时，其尺寸也发生相应的改变。 逆磁致伸缩效应：将铁磁性材料棒放入交变磁场中，在周期性的磁化作用下，其长度也将周期性的发生改变。若交变电磁场的频率与棒的固有频率相等时，棒将在交变电磁场的作用下，以其固有频率振动，振幅达到极大，同时在棒的两端将发射出与棒的固有频率相同的声波。反过来，当声波经过棒传播时，由于声波对棒的拉伸和压缩作用，使其磁化强度发生变化。套在棒上的线圈中将产生感应电动势，利用它可以接收声波。 2.压电效应：有些多原子分子晶体材料在应力作用下发生形变时，会在晶体表面产生电荷。 逆压电效应：在电场的作用下，这些晶体的几何尺寸会发生变化。 声波测井仪器的声波换能器：圆管状的压电陶瓷、压电陶瓷片。其工作原理是：经极化处理的压电陶瓷，沿一定方向对其施加电压时，在电场力的作用下，将发生形变，在外加电场变化范围不大的条件下，形变和外加电场成正比。当外加电场的频率和压电陶瓷材料的固有频率相同时，材料即产生按材料固有频率发生的变形，从而在周围介质中激发声波。 9、泥浆对超声波衰减的影响有哪些？ 泥浆对超声的衰减包括吸收衰减和固相颗粒散射衰减两部分 1．泥浆对超声的吸收衰减 ：主要有泥浆的粘滞、热传导以及泥浆的微观过程引起的弛豫效应。a．粘滞吸收(泥浆内摩擦)系数: 超声在泥浆中传播由于泥浆内摩擦作用，造成泥浆对超声的吸收 b．热传吸收衰减系数 :超声在传播过程中，引起泥浆压缩和膨胀造成温度变化,一部分声能转化为热能，导致声能的耗散。c．驰豫吸收 ：泥浆压缩和膨胀过程中,伴有泥浆中分子的内外自由度能量的重新分配过程(驰豫过程),这一过程需要一定时间(驰豫时间)，驰豫过程中有规则的声振动转化为无规则热运动的附加能量耗散。 2. 泥浆固相颗粒对超声的散射衰减 1）散射衰减系数：泥浆中含有固相颗粒（膨润土、漂珠、硅藻土等），会引起一部分声波散射，形成散射衰减。 2）泥浆添加剂对散射系数的影响：防止高压井喷，需要增加泥浆比重，a.增加固相含
量（膨润土、重晶石等）；b.采用盐水泥浆。第三章
1. 声速测井中为什么不采用单发单收声系？ 单发单收声系:一个发射探头+一个接收探头。对于单发单收声系，波在实际地层中滑行的距离不同，不仅与地层特性有关，还与井眼条件有关，受泥浆的影响不是固定的,很难得到地层的速度。 2. 比较单发双收和双发双收声系的工作原理及优缺点。 单法双收声系测量原理
PPPPPVmVlVCDtttDFCEABVDFVBDVABtVCEVBCVABt5.012211111
因此当井眼规则(CE=DE)时，t只与地层速度有关，实现了测量地层速度的目的。 通常通过仪器刻度，时差单位为: t=1 / V（m/s）=106/V（us/m）或用单位us/ft（1ft=0.3048m) 单发双收声系的优缺点 优点: Ａ 能直接测量岩层的声波速度或时差;在固定l上仅与岩层速度有关传播时间,在整个井眼剖面上得到的岩层速度指在l间距内平均值。 Ｂ 现用间距为0.5米,使声波测井曲线能划分厚度0.5米以上岩层。 缺点： Ａ: 井眼不规则影响；当ABCEDF时1VCEDFVCDtP
记录的时差不仅与地层速度有关，还与泥浆速度(V1)、井径(CE,DF)大小有关。 Ｂ: 深度误差(仪器记录点与实际传播路径中点不在同一深度上) 双发双收声系的优缺点 测量原理 在一对接收探头的上方和下方对称的放置发射探头，发射探头轮流交替发射声波脉冲，每个T发射信号时，每个接收探头分别记录一次到达时间，然后取一次时间差，地面仪器取两次测量结果的平均值作为记录值。 优点:1可消除井径变化对测量结果的影响2可消除深度误差 缺点:1）薄层分别率差2) 对于低速地层出现盲区
3. 试讨论声速测井中源距和间距的选择需要考虑哪些问题？ 声波测井中源距的选择原则： a.首波特性：要保证首波为滑行波而不为泥浆直达波，源距不能选择太小。 b.衰减问题（周波跳跃）:为保证接收器有效接收信号，必须考虑滑行波的衰减问题，源距大会使衰减增强，容易发生周波跳跃，因此源距不能选择太大。 c.波组分（纵波、横波、全反射波）：根据测井解释的不同目的，需要获得更多组分的波。这是需要在发射声功率允许下适当增加源距，以保证各种波群能够在时间域内有效的分离开。
FR1
VPV1
