本工程为某电力公司新建的干式变压器安装工程，变压器型号为SZ11-5000/35GY，额定容量为5000千伏安，额定电压为35/10.5KV，频率为50Hz。
变压器由广州广高高电器有限公司制造。
本工程旨在提高电力系统的供电质量和可靠性，满足日益增长的电力需求。
二、施工准备1. 技术准备（1）熟悉施工图纸和变压器说明书，了解变压器结构、性能及安装要求。
（2）组织施工人员学习施工规范和操作规程，确保施工人员掌握安装技能。
（3）编制干式变压器安装施工方案，明确施工步骤、质量要求及安全措施。
2. 材料准备（1）干式变压器本体及附件，包括变压器、绝缘油、密封圈、电缆等。
（2）安装工具，如扳手、螺丝刀、千斤顶、水准仪等。
（3）施工材料，如绝缘板、接地线、标识牌等。
3. 人员准备（1）组建专业施工队伍，包括电气工程师、电工、起重工等。
（2）明确各工种职责，确保施工过程中各环节有序进行。
三、施工步骤1. 基础处理（1）检查基础尺寸、标高及平整度，确保符合设计要求。
（2）清理基础表面，去除杂物和污垢。
2. 设备就位（1）将变压器及附件运至施工现场，检查设备外观及附件完整性。
（2）使用千斤顶将变压器缓慢就位至基础上。
3. 找正找平（1）使用水准仪检查变压器水平度，调整垫铁高度，确保变压器水平。
（2）检查变压器垂直度，调整垫铁，确保变压器垂直。
4. 电缆连接（1）检查电缆绝缘性能，确保符合要求。
（2）将电缆与变压器低压侧接线端子连接，并做好标识。
5. 绝缘油注入（1）将绝缘油加热至规定温度，确保油质合格。
（2）缓慢注入绝缘油，检查油位，确保油位在规定范围内。
6. 接地（1）检查接地线质量，确保符合要求。
（2）将接地线与变压器及基础接地网连接。
7. 安全检查（1）检查安装过程中各环节，确保符合规范要求。
（2）组织验收，确保变压器安装质量。
四、质量要求1. 变压器安装位置准确，基础牢固，水平度、垂直度符合要求。
2. 电缆连接牢固，绝缘良好，标识清晰。
10kV干式变压器安装作业指导书协调，保证母线桥的水平度和垂直度符合要求。
5.4变压器的安装5.4.1按设计要求将变压器吊装到基础型钢上，用水平仪检测变压器的水平度和垂直度，调整合格后，用螺栓将变压器与基础型钢连接牢固。
5.4.2安装变压器附件，包括油位计、温度计、压力表、放油口等，按照产品使用说明书的要求进行安装，确保附件的正常使用。
5.5母线桥的安装5.5.1根据设计要求安装母线桥，保证母线桥的水平度和垂直度符合要求。
5.5.2将母线桥与变压器连接，确保接触良好，无松动现象。
5.6带电试运行5.6.1进行带电试运行前，应检查变压器及附件的接线是否正确，各接线处是否紧固，无短路、漏电等现象。
5.6.2进行带电试运行时，应按照产品使用说明书的要求进行操作，记录各项数据，并进行监测，确保变压器正常运行。
6.安全措施6.1施工前，应进行安全交底，明确各人员的责任和安全要求。
6.2施工过程中，应严格按照施工程序和方法进行操作，保证安全。
6.3施工现场应设立安全警示标志，保持施工现场的整洁和安全。
6.4施工结束后，应进行安全检查和验收，确保施工过程中未发生任何安全事故。
7.质量要求7.1基础型钢制作及安装符合设计要求，平整、牢固、水平度和垂直度符合要求。
7.2变压器及附件安装符合产品使用说明书的要求，接线正确，紧固可靠。
7.3母线桥安装符合设计要求，水平度和垂直度符合要求，与变压器连接良好。
7.4带电试运行正常，各项数据符合要求，无短路、漏电等现象。
8.验收及记录8.1施工结束后，应进行验收，验收合格后方可投入使用。
8.2应对施工过程中的各项数据进行记录，包括基础型钢制作及安装记录、变压器及附件安装记录、母线桥安装记录、带电试运行记录等。
在干式变压器的安装时，应先去除包装箱，吊放在滚杠上，缓缓推至槽钢基础旁。
必要时可在变压器下部1/3处的锁架上用葫芦牵引。
干式变压器直接固定在型钢上时，用三脚扒杆加葫芦起吊变压器就位，用水平仪、铅锤线、钢尺测量就位偏差，用垫铁皮之法减少偏差至优良范围以内，薄铁皮之间以及薄铁与基础型钢间用电焊点牢，并在变压器底座上作好对应标记。
干式变压器安装作业指导书1. 引言干式变压器是一种用于变压和传输电能的设备，能够将输入的电压变换为所需输出电压。
在进行干式变压器的安装作业前，必须确保遵循相关的安全操作规程和操作流程。
本指导书将为您提供干式变压器的安装作业指导，以确保安装过程的安全性和质量。
2. 前期准备在进行干式变压器的安装作业前，需要进行一些前期准备工作，包括但不限于：- 确定变压器的安装位置：选择一个干燥、通风良好、无腐蚀性气体和灰尘的区域作为变压器的安装位置。
- 安装基础的准备：确保变压器安装基础的水平度和稳固性，以防止变压器在运行过程中产生震动和噪音。
- 安全措施的准备：确保工作场所的安全，包括提供合适的防护设备和消防设备，以及遵循相关的安全操作规程和标准。
3. 安装步骤根据具体的安装情况和要求，以下为干式变压器的一般安装步骤：3.1 准备工作- 检查变压器的外观和内部结构是否完好，是否存在损坏和缺陷。
- 清理变压器周围的工作区域，确保无杂物和障碍物。
- 确保所需的工具和设备齐全，并进行必要的检查和测试。
3.2 安装变压器- 使用合适的吊装设备将变压器吊装到安装基础上，确保吊装设备牢固和稳定。
- 在变压器的底座部分进行水平度的检验和调整，确保变压器的水平度达到要求。
- 进行冷却系统和控制系统的连接，确保冷却系统和控制系统的连接正确且牢固。
3.3 接线和绝缘测试- 进行干式变压器的接线工作，确保各项接线正确、牢固且绝缘良好。
- 进行绝缘测试，以确保干式变压器的绝缘性能符合要求。
- 进行电气连接测试，以验证干式变压器的电气性能和安全性能。
3.4 调试和保护装置设置- 对干式变压器进行初次调试，包括检查冷却系统、控制系统和绝缘系统的运行情况。
- 设置干式变压器的保护装置，确保在电压异常、过载和短路等故障情况下能够及时切断电源。
3.5 清洁和验收- 对安装好的干式变压器进行清洁和检查，确保外部和内部无杂物和污物。
- 进行干式变压器的验收测试，包括电气参数、保护装置和绝缘性能等方面的检测和测试。
干式变压器安装工艺本文档旨在详细介绍干式变压器的安装工艺，包括设备检查、变压器安装、调试、固定、接线、防护措施、测试与调试以及验收与交付等环节。
1.设备检查在安装前，应对变压器进行详细的检查。
包括但不限于外观是否有损坏、尺寸是否符合安装要求、安装位置是否恰当、以及接地保护措施是否完备等。
此外，还需要检查变压器内部是否有残留物，并确保变压器在运输过程中没有受到任何损伤。
2.变压器安装干式变压器的安装步骤包括钻孔、安装支架、连接管道等环节。
应确保变压器安装位置的孔径和间距符合安装要求，同时还需要根据变压器的重量和尺寸来确定支架的结构和材料。
在安装过程中，要保证变压器与周围物体之间的距离不小于最小安全距离，以防止潜在的电击危险。
3.变压器调试变压器调试的目的是确保其正常运行并符合相关标准。
在调试过程中，需要检查油箱内部是否存在异常，如变形、锈蚀等。
此外，还需要调整呼吸阀，以防止变压器在运行过程中出现故障。
最后，要对保护装置进行检查，确保其能够在变压器出现异常时及时动作。
4.变压器固定变压器固定是安装过程中的一个重要环节。
应使用支架、螺钉和弹簧等工具，将变压器牢固地固定在安装位置。
同时，为了确保变压器的正常运行，还需对其固定位置进行校正，确保其水平度和垂直度都符合要求。
5.变压器接线变压器接线是整个安装工艺中最为关键的环节之一。
在接线过程中，要选择合适的电缆，并处理好电缆接头。
此外，还需正确安装熔断器，以确保在变压器出现短路等异常情况时能够及时切断电源，保护变压器的安全。
同时，要按照设计图纸和厂家提供的说明书进行接线，确保正确无误。
6.防护措施为了确保变压器的安全运行，还需采取一系列防护措施。
首先，应设置安全警示标志，并在变压器周围安装防护栏或警示线。
其次，加强安全教育，提高工作人员的安全意识。
最后，制定安全操作规程，规范操作流程，避免人为因素对变压器造成损害。
7.测试与调试在完成变压器的安装和接线后，要进行测试和调试。

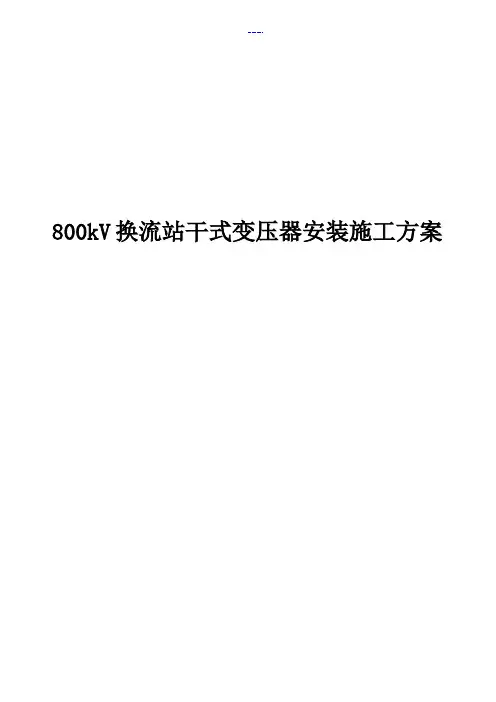

800kV换流站干式变压器安装施工方案目录第一章概述 (3)1.1 项目建设概况 (3)1.2 现场施工条件 (5)1.3 编译依据 (5)第二章主要工作量 (7)2.1主要工作量介绍 (7)第三章人事组织办法 (8)3.1 工作组织和管理机构 (8)3.2 操作人员的要求和资格 (8)3.3 经营活动分工及职责 (8)3.4 施工人员计划 (9)第四章资源准备 (9)4.1 施工工具的准备 (9)第五章施工作业流程 (11)5.1 干式变压器施工工艺 (11)第六章施工进度表 (11)6.1干式变压器安装要求 (11)6.7 安全注意事项 (17)变压器的卸载和运输应由起重葫芦指挥，并在电工的配合下，采取适当的措施，确保人员和变压器的安全。
(17)变压器就位时，人力要充足，统一指挥，防止倾倒伤人；狭窄的地方应防止压碎。
(17)对于重心在一侧的变压器，在安装固定前应采取措施防止其倾翻。
(17)在变压器上安装设备时，应有人支撑。
(17)临时电源应布置合理可靠，电动工具电源线必须绝缘良好。
(17)变压器在送电和试运行前应满足以下条件： (17)变压器及其设备的接地系统齐全，接地良好可靠。
(17)所有电气检查和测试完成并接受，然后进行清洁，设备关闭和完善。
(17)各设备名称、编号应清晰正确，并设置各种操作、输电警示标志、围栏、防火器具。
(17)变电室照明系统完善，通讯设备完善。
(17)严格执行工作票制。
(17)制定试运行技术安全措施，并进行详细交底。
只有通过系统培训后，才能内容试操作员操作。
.. 176.8 安全风险分析 (17)第一章概述1.1 项目建设概况新建的哈密南±800kV换流站位于哈密市西南部、西部的山地平原上。
地势比较平坦开阔。
罗路），站址西南距大南湖村约3公里，站址南约2.3公里为正在建设的哈密—罗布泊铁路。
全站占地面积24.36万平方米。
本期6条500kV出线线路均与周边电厂相连。
干式变压器怎么安装干式变压器安装步骤1.施工准备1.1开箱检查开箱检查应有电厂、生产厂家、物资公司及电气专业人员参加。
a) 检查变压器外观应无损伤，油漆层完好。
b) 型号、规格、数量符合图纸要求。
c) 用2500V兆欧表检查线圈绝缘应≥6MΩ。
d) 根据装箱清单逐一检查变压器附件应齐全完好。
e) 检查变压器出厂资料应齐全。
1.2准备6根φ50、1.5米左右钢管作滚杠.1.3土建交接验收a) 检查土建已具备安装条件并办理交接签证。
b) 配电室内门、窗应施工完毕，地面应抹平，予留设备吊装口等设备进入配电室后及时封墙。
c) 基础槽钢安装牢固，预留电缆进线孔符合设计要求。
2.变压器安装2.1变压器运输在起重工配合下，把变压器运输吊装至配电室。
a) 运输过程用棕绳可靠封车，严禁人货同车。
b) 吊装时应由起重工指挥，平稳操作，严禁大起大落。
2.2变压器就位a) 用滚杠将变压器移动至安装位置附近。
b) 用撬棍移动变压器至准确安装座标位置。
c) 移动时人力应充足，统一指挥，用力均匀一致。
2.3将变压器底座与基础槽钢焊接固定。
2.4变压器箱体安装a) 由厂家配合将变压器箱体组合安装好，箱底四角与基础槽钢焊接固定。
b) 变压器箱体与盘柜前面应平齐，与配电盘柜体靠紧，不应有缝隙。
c) 底四角焊接长度20—40mm长。
d) 把温控器安装固定好，并连好与变压器间连线。
e) 温控器应固定牢固、可靠。
2.5母线安装检查厂家供货母线规格、数量符合图纸设计要求。
a) 搭接面应光滑、平整。
b) 相序标识清晰。
连接母线a) 从变压器低压侧出线排连接母线至配电柜主母线。
b) 母线接合面要均匀涂抹电力复合脂。
c) 紧固螺栓为镀锌件，平垫、弹簧垫齐全，规格、数量符合规范要求。
d) 用力矩扳手检查螺栓紧固力矩符合规范要求。
e) 螺栓露扣长度一致，在2-3扣之间。
f) 母线固定金具及支柱绝缘子应紧固。
2.6安装零序电流互感器，并用扁钢将变压器中性点接地。
干式变压器安装1. 引言干式变压器是一种非油浸的变压器，将高电压变换为低电压，或将低电压变换为高电压。
干式变压器的安装是确保其正常运行和使用的重要环节。
本文档将介绍干式变压器的安装步骤和注意事项。
2. 材料准备在进行干式变压器安装之前，需要准备以下材料：•干式变压器•安装基座•安装螺栓•电缆和连接器•绝缘垫片•螺丝刀和扳手•安装指南和图纸3. 安装步骤3.1 安装基座1.根据干式变压器的尺寸和重量选择适当的基座。
2.在安装位置上铺设适当的绝缘垫片，确保地面平整。
3.将基座放在绝缘垫片上，并使用螺栓将其固定在地面上。
3.2 连接电缆1.根据干式变压器的要求，选择适当尺寸和类型的电缆。
2.将电缆连接到干式变压器的引线端子上。
3.使用连接器将电缆连接到电源系统。
4.确保电缆连接牢固，并进行绝缘测试，以确保安全。
3.3 安装干式变压器1.将干式变压器移至基座上，并确保底部与基座对齐。
2.使用螺栓将干式变压器固定在基座上，确保固定牢固。
3.检查干式变压器的安装是否水平，如果不水平，使用垫片进行调整。
3.4 连接接地线1.将接地线连接到干式变压器的接地端子上。
2.使用螺栓和螺母将接地线牢固地固定在变压器和地面上。
3.确保接地线连接良好，以确保安全和稳定的运行。
4. 安全注意事项在进行干式变压器安装时，应注意以下事项：•在进行任何安装工作之前，务必先断开电源并确保工作区域安全。
•使用正确的个人防护装备，如手套和护目镜，以保护自己免受可能的危险。
•严格按照安装指南和图纸进行操作，确保正确的安装步骤。
•在安装过程中，注意绝缘和接地，并进行必要的测试以确保电气安全。
•如果遇到任何问题或困难，应立即停止工作并咨询专业人士。
5. 结论干式变压器的安装是一个关键且复杂的过程。
遵循正确的步骤和注意事项，可以确保干式变压器的安全和稳定运行。
希望本文档对干式变压器安装提供了清晰的指导，并帮助读者正确地完成安装过程。
10kv干式变压器安装间距要求一、概述干式变压器在电力系统中广泛应用，尤其在城市供电网络中，干式变压器常常被用于配电系统中。
为了保证干式变压器的安全稳定运行，本文将详细介绍其安装间距要求。
二、间距要求1.安装位置：干式变压器应安装在干燥、通风良好的地方，避免安装在潮湿、易积水的地方。
2.周围距离：干式变压器应与周围的建筑物保持一定的距离，通常要求与最近建筑物的距离至少为0.6米。
3.防火间距：干式变压器应与其他电气设备的距离至少为0.6米，以防止火灾的发生。
4.接地保护：干式变压器应有良好的接地保护，确保其接地电阻小于4欧姆。
5.散热要求：干式变压器需要良好的散热，因此应安装在通风良好的地方，避免安装在密闭的空间中。
6.高度要求：干式变压器的安装高度应视具体情况而定，通常要求其底部离地面的距离至少为0.6米。
三、特殊情况处理1.如果干式变压器需要安装在地下室等特殊环境中，应特别注意通风和散热问题，必要时可采用特殊的散热设备。
2.如果干式变压器需要安装在靠近居民楼的公共区域，应与居民楼保持足够的距离，并确保其安装位置不影响居民的正常生活。
四、安装步骤1.确定安装位置：根据现场情况，选择一个干燥、通风良好的地方作为安装位置。
2.准备工具和材料：根据安装需要，准备必要的工具和材料，如膨胀螺栓、螺丝钉、绝缘胶带等。
3.安装支架：根据变压器的大小，准备合适的支架，并将其固定在安装位置上。
4.安装变压器：将变压器放置在支架上，确保其稳定，然后进行接地处理。
5.连接线路：根据需要连接线路，确保变压器的正常工作。
6.检查验收：在安装完成后，检查变压器的工作状态，确保其正常运行，然后进行验收。
五、注意事项1.在安装过程中，应注意安全，避免触电和受伤。
2.在安装完成后，应定期检查变压器的运行状态，发现问题及时处理。
3.在使用过程中，应注意变压器的维护和保养，确保其使用寿命。
总之，干式变压器的安装间距要求是为了保证其安全稳定运行的重要措施。

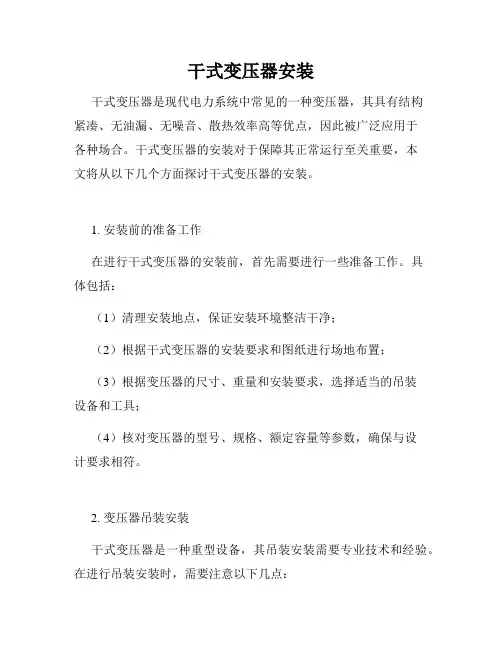

干式变压器安装干式变压器是现代电力系统中常见的一种变压器，其具有结构紧凑、无油漏、无噪音、散热效率高等优点，因此被广泛应用于各种场合。
干式变压器的安装对于保障其正常运行至关重要，本文将从以下几个方面探讨干式变压器的安装。
1. 安装前的准备工作在进行干式变压器的安装前，首先需要进行一些准备工作。
具体包括：（1）清理安装地点，保证安装环境整洁干净；（2）根据干式变压器的安装要求和图纸进行场地布置；（3）根据变压器的尺寸、重量和安装要求，选择适当的吊装设备和工具；（4）核对变压器的型号、规格、额定容量等参数，确保与设计要求相符。
2. 变压器吊装安装干式变压器是一种重型设备，其吊装安装需要专业技术和经验。
在进行吊装安装时，需要注意以下几点：（1）确定吊装方案，根据变压器的重量和吊装高度，选择合适的吊装设备和吊装点；（2）进行现场勘测，确定卸重点和工作区域；（3）先将变压器以较低高度吊装到指定位置，检查吊装设备是否牢固；（4）逐步提高吊装高度，对变压器进行定位、调整位置，保证各种附件的接口相互对应；（5）当变压器吊装到指定位置后，将其卸重安置在基础座上，并用水平仪器调节水平度。
3. 接地和绝缘测试在变压器安装完成后，需要进行接地和绝缘测试，保证变压器的安全可靠。
具体步骤如下：（1）对变压器进行接地，使其与地面相互连接；（2）使用万用表或绝缘测试仪器对变压器进行绝缘测试，检查变压器的绝缘电阻是否达到要求；（3）对变压器的附件和接线进行绝缘测试，保证各附件、接线的绝缘性良好。
4. 冷却系统安装干式变压器的散热效率高，因此可以采用空气自然冷却或强制风冷却方式。
在安装冷却系统时，需要注意以下几点：（1）按照变压器设计要求和图纸，选择合适的冷却设备和管道；（2）对冷却系统进行布置和安装，确保安装合理、紧凑；（3）对冷却设备进行接电、接地，保持和变压器的电气接口相互对应；（4）对冷却管道进行水压试验，检查管道是否漏水。

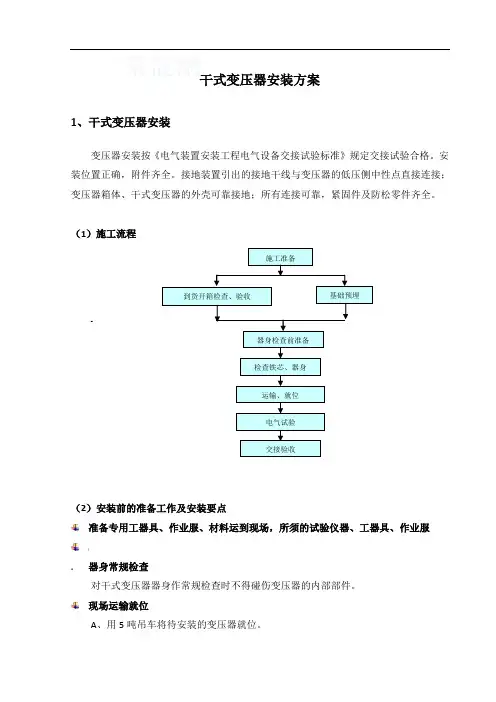

干式变压器安装方案1、干式变压器安装变压器安装按《电气装置安装工程电气设备交接试验标准》规定交接试验合格。
安装位置正确，附件齐全。
接地装置引出的接地干线与变压器的低压侧中性点直接连接；变压器箱体、干式变压器的外壳可靠接地；所有连接可靠，紧固件及防松零件齐全。
（1）施工流程-（2）安装前的准备工作及安装要点准备专用工器具、作业服、材料运到现场，所须的试验仪器、工器具、作业服 ;器身常规检查对干式变压器器身作常规检查时不得碰伤变压器的内部部件。
现场运输就位A 、用5吨吊车将待安装的变压器就位。
交接验收电气试验运输、就位检查铁芯、器身器身检查前准备基础预埋到货开箱检查、验收 施工准备B、就位运输时核对变压器高、低压侧的方向，避免安装时调换方向困难。
C、待安装的变压器就位后，将其永久接地点与地可靠联接。
并测试其接地点接地电阻值小于4Ω。
（3）变压器的装卸及运输运输线路、仓储|由设备供应商负责车面卸车前的运输工作，并负责运至施工现场。
我方负责变压器的车面卸车，利用5吨吊车直接将变压器卸放在临建封闭仓库就近处。
变压器被卸车前，准备两块50mm厚的木方，长度与变压器包装箱尺寸相同，在通往封闭仓库仓储点的方向上先放置三根1OOOmm长φ32钢管，在把木方放在三根钢管所在的平面上。
变压器卸车时，将变压器放在已准备好的木方上，再在变压器的前进方向上再放一根或两根钢管，利用人力向前水平推动变压器包装箱，注意变压器下的钢管被滚出来后要将其放在变压器前进方向处，这样，不断地推动，不断地放钢管，逐步将变压器移至封闭仓库适当位置。
变压器就位后，在木板下方垫三块与钢管直径一样厚的木块，再将钢管抽出，检查变压器放置稳固。
见下图所示：前进方向（每次要人为移到前面）@滚杠搬运示意图1、所搬运的物体2、木板（或排子）3、滚杠变压器安装时，在变压器底座即木板下方放置三根与木块同厚的钢管，利用上述方法将变压器推出至封闭仓库门外的适当位置（吊车能起吊的位置），利用5吨吊车将变|压器吊放在5吨汽车上（变压器放在汽车车箱内中央处），通过到厂房的临建道路将变压器运至厂房安装间，再利用厂房行车将变压器吊放在安装现场就近处。
范文范例 学习指导 word完美整理版 一、工程概述
干式变压器的主绝缘一般采用环氧树脂浇注而成，具有低损耗、低局放、防爆、难燃、环保无污染、
免维护、抗短路能力强等特点。在发电厂低压厂用电系统中得到了较多的应用。为保证干式变压器安装质量，避免质量事故和施工工艺通病，减少设备运行安全隐患，根据GB50148-2010《电气装置安装电力变压器、电抗器、互感器施工》规要求和厂家技术资料，编制本措施。 根据合同约定，我公司负责施工的华电西部生态产业园分布式能源站项目，A标段共设计有10台干式变压器，生产厂家为上能新特变压器有限公司，主要工程量如下： 序号 设备名称 规格型号 数量 单位 1 #1机组低压干式变压器 SCB11-1250/10.5 10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪ 1 台
2 #2机组低压干式变压器 SCB11-1250/10.5 10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪ 1 台 3 #3机组低压干式变压器 SCB11-1600/10.5 10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪ 1 台 4 备用干式变压器 SCB11-1600/10.5 10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪ 1 台
5 公用干式变压器 SCB11-2500/10.5 10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪ 2 台 6 取水泵房干式变压器 SCB11-250/10.5 10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪ 1 台 7 #1、#2汽轮发电机励磁变 160KVA 10.5/0.35 接线组别Yd11 2 台 8 #3汽轮发电机励磁变 63KVA 10.5/0.13 接线组别Yd11 1 台 二、编制依据 1、省电力设计研究院施工图纸。 2、上能新特变压器有限公司厂家使用说明书。 3、《电气装置安装工程质量检验及评定标准》DL/T 5161.1~5161.17-2002 4、《电气装置安装电力变压器、电抗器、互感器施工》GB50148-2010 5、《电气装置安装工程接地装置施工及验收规》GB50169-2016 7、《电气装置安装工程 母线装置施工及验收规》GB50149-2010 8、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2014 9、《绿色施工导则》建质[2007]233号 范文范例 学习指导 word完美整理版 三、施工准备
序号 名称 规格型号 单位 数量 一 工器具 1 圆头木柄手锤 2.5P/1.13kg 把 2 2 磁力线坠 3m 个 1 3 钢卷尺 5m 把 1 4 千斤顶 5t 台 1 5 活扳手 250×30mm 把 1 6 平口螺丝刀 3×150mm 把 1 7 钢丝钳 8寸 把 1 8 兆欧表 2500V 块 1 9 兆欧表 500V 块 1 10 手拉葫芦 3t 只 2 11 钢丝绳 Φ13×5m 根 2 12 撬棍 Φ30 根 2 13 滚杠 Φ50×1.5m钢管 根 8 二 施工机械 1 载重汽车 10t 辆 1 2 汽车起重机 25t 辆 1 3 逆变电焊机 ZX7-400C 台 1 三 劳动力组织 1 电焊工 持证上岗 名 1 2 安装工 持证上岗 名 4 3 起架工 持证上岗 名 2 4 辅助工 持证上岗 名 2 四、主要施工方案 1、施工人员安装前应熟悉安装图纸，并进行安全技术交底。 2、干式变压器安装前应进行安装前检查。 3、干式变压器吊运过程中应按设备说明书要求吊运，无明确要求时应四点起吊，并保持变压器水平，防止吊运过程中造成铁芯和夹件变形。 范文范例 学习指导 word完美整理版 4、带罩箱的干式变压器安装前应核对出线位置是否与盘柜母线位置相对应。
5、变压器罩箱的安装标准按照《电气装置安装工程盘、柜及二次回路接线施工及验收规》中关于盘柜安装要求执行。 五、工艺流程
工艺流程 要求与标准 一、施工准备 1、开箱检查 开箱检查应有业主专工、生产厂家、设备保管单位、监理和施工单位电气专业人员参加。
1、变压器型号、规格、数量符合图纸要求，带罩箱的干式变压器出线位置与盘柜母线位置对应。 2、检查变压器安装附件齐全，绝缘子光滑无裂纹，铭牌及接线标示齐全清晰。 3、检查变压器铁芯无变形，坚固件坚固良好，铁芯对地绝缘良好且只有一点接地。 4、检查绕组绝缘良好，用2500V兆欧表检查线圈绝缘应大于10MΩ。 5、检查变压器引出线绝缘良好，裸露部分间距符合安全距离要求且无毛刺尖角。 6、检查变压器出厂资料齐全。 2、准备8根Φ50长1.5m左右钢管作滚杠。 3、土建交接验收 检查土建已具备安装条件并办理交接签证。 1、屋顶、楼板、门窗等均已施工完毕，并且无渗漏，变压器安装后不能再进行施工的装饰工作应全部结束。预留设备吊装口在设备进入配电室后及时封墙。
施工准备 变压器安装 母线安装 检查验收 变压器运行 范文范例 学习指导
word完美整理版 工艺流程 要求与标准 2、室地面的基层施工完毕，并在墙上标出地面 标高。 3、基础槽钢安装牢固，变压器轨道与变压器轨距误差不大于5mm。预留电缆进线孔符合设备要求。 二、变压器安装 1、变压器吊装运输 1、运输过程可靠封车，严禁人货同车。上下坡道及倾斜的路面应有防止设备移动的措施。运输过程中变压器倾斜度不得大于30°。 2、变压器吊装时，应同时使用器身上的四个吊环起吊，起吊钢丝绳之间的夹角不得大于60°。 2、变压器就位 ①用滚杠将变压器移动至安装位置附近。 ②用撬棍移动变压器至准确安装坐标位置。 1、移动时人力应充足，统一指挥，用力均匀一致。
1、变压器箱体与盘柜前面应平齐，与配电盘柜体靠紧，不应有缝隙。 2、变压器箱体与盘柜体间缝隙不大于1mm。 3、将变压器底座与基础槽钢固定。 1、使用电焊焊接固定，焊接固定点长度不小于40mm。每台变压器至少固定4个点，每个点应分布在变压器轨道的不同位置。
4、把温控器安装固定好，并连好与变压器间连线。 温控器应固定牢固、可靠。 5、检查安装变压器冷却风机。 冷却风机安装牢固，出风口无杂物，风机转向正确。 6、检查连接变压器接地。 1、变压器本体及外壳接地良好，连接牢固。 2、变压器风机、温控仪及可开启门用软导线可靠接地，且导通良好。 四、母线安装 1、检查厂家供货母线规格、数量符合图纸设计要求。 1、母线搭接面应光滑、平整。 2、相序标识清晰正确。 范文范例 学习指导 word完美整理版 工艺流程 要求与标准 2、连接母线 1、母线接合面应均匀涂抹电力复合脂。 2、紧固螺栓为镀锌件，平垫、弹簧垫齐全，规格、数量符合规要求。 3、用力矩扳手检查螺栓紧固力矩符合规要求。 4、螺栓长度一致，宜露出螺母2～3扣。 5、母线固定金具及支柱绝缘子应紧固。 3、安装零序电流互感器，并用扁钢将变压器中性点接地。 1、零序电流互感器安装在变压器中性点与接地点之间，并应固定牢固。 2、扁钢一端与接地网连接，一端与零母线用螺栓固定。扁钢母线与铜母线接合面应搪锡。 3、中性点接地引下后，需有两根接地引线与主接地网的不同干线连接，接地线规格应符合设计要求。 五、检查验收 1、变压器本体检查。 变压器检查应通知业主、监理及工程部质检人员，并及时办理签证。 检查所有紧固件、连接件是否松动，并重新紧固一次。
2、检查变压器通风情况良好，风机转向正确。 1、检查风机，温控设备以及其它辅助器件能否正常运行。对三相电源风机，应注意其转向，风机正常转向时，风从线圈底部向上吹入线圈，否则就为反转。 3、检查分接片在相应的分接位置。 1、无设计要求时，应位于中间位置。 4、用兆欧表检查绝缘电阻。 1、对照安装前开箱检查时测试的电阻值，绝缘电阻不得有明显降低。 六、变压器运行 1、变压器运行前检查 1、变压器投运前，应根据变压器铭牌和分接指示牌将分接片调到合适的位置。 2、变压器有温度控制器时，应首先调试温度控制器，在温控和温显正常后，先将变压器投入运行， 范文范例 学习指导 word完美整理版 工艺流程 要求与标准
然后投入温控器。 2、变压器运行 1、变压器投运前应在现场准备相应的消防器材。 2、变压器应在空载时合闸投运。按规要求进行五次空载全电压冲击合闸，第一次受电后带电时间不少于10min，冲击合闸不应引起保护装置动作。 3、变压器运行声音正常，保护装置投入正确可靠。 4、变压器正常运行24小时后组织验收，并及时办理带电试运签证。 六、施工注意事项 1、土建专业达到移交条件后方可进行安装。 2、基础制作前应向厂家索取变压器轨距图，对照设计图纸一致后方可进行安装。 3、中性点接地应两点引至主接地网的不同干线。 4、中性点接地引下线应在变压器与零序CT之后，并刷黄绿标志漆，扁钢与母线搭接面应搪锡。 5、变压器母线连接时，母线不得受力。必须使用镀锌螺栓，并有锁紧装置。 6、变压器本体应有两点接地。 7、中性点接地系统的变压器，在运行前中性点必须接地。 七、绿色施工措施 1、环境因素辨识
序号 作 业 活 动 环境因素 是否为重要环境因素 控制措施 责任人
1 机 械 使 用 噪声污染及废气排 放 否 佩戴电焊防护面罩，施工完及时清洗手脸 庆波 2 机 械 使 用 电的消耗 否 焊机、切割机等随用随开，不用时及时关闭电源 庆波
3 材 料 使 用 焊条头、焊渣、包装纸下脚料的废弃 否 施工完毕后及时分类回收到指定类别回收点 庆波 4 焊 口 油漆泄漏 是 倒完油漆后及时封闭漆桶 庆波
