分布式能源在数据中心的应用

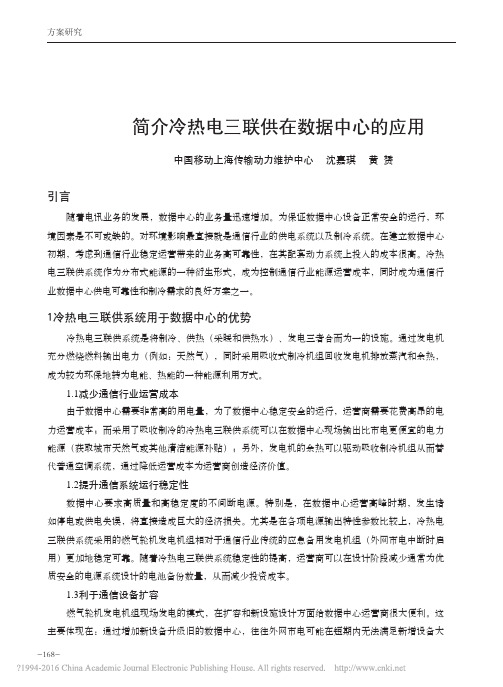

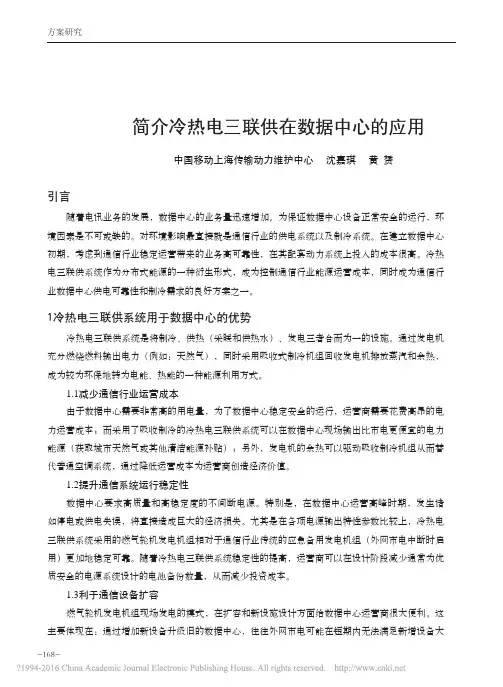

简介冷热电三联供在数据中心的应用中国移动上海传输动力维护中心沈嘉琪黄赟引言随着电讯业务的发展，数据中心的业务量迅速增加。

为保证数据中心设备正常安全的运行，环境因素是不可或缺的。

对环境影响最直接就是通信行业的供电系统以及制冷系统。

在建立数据中心初期，考虑到通信行业稳定运营带来的业务高可靠性，在其配套动力系统上投入的成本很高。

冷热电三联供系统作为分布式能源的一种衍生形式，成为控制通信行业能源运营成本，同时成为通信行业数据中心供电可靠性和制冷需求的良好方案之一。

1冷热电三联供系统用于数据中心的优势冷热电三联供系统是将制冷、供热（采暖和供热水）、发电三者合而为一的设施。

通过发电机充分燃烧燃料输出电力（例如：天然气），同时采用吸收式制冷机组回收发电机排放蒸汽和余热，成为较为环保地转为电能、热能的一种能源利用方式。

1.1减少通信行业运营成本由于数据中心需要非常高的用电量，为了数据中心稳定安全的运行，运营商需要花费高昂的电力运营成本；而采用了吸收制冷的冷热电三联供系统可以在数据中心现场输出比市电更便宜的电力能源（获取城市天然气或其他清洁能源补贴）；另外，发电机的余热可以驱动吸收制冷机组从而替代普通空调系统，通过降低运营成本为运营商创造经济价值。

1.2提升通信系统运行稳定性数据中心要求高质量和高稳定度的不间断电源。

特别是，在数据中心运营高峰时期，发生诸如停电或供电失误，将直接造成巨大的经济损失。

尤其是在各项电源输出特性参数比较上，冷热电三联供系统采用的燃气轮机发电机组相对于通信行业传统的应急备用发电机组（外网市电中断时启用）更加地稳定可靠。

随着冷热电三联供系统稳定性的提高，运营商可以在设计阶段减少通常为优质安全的电源系统设计的电池备份数量，从而减少投资成本。

1.3利于通信设备扩容燃气轮机发电机组现场发电的模式，在扩容和新设施设计方面给数据中心运营商很大便利。

这主要体现在：通过增加新设备升级旧的数据中心，往往外网市电可能在短期内无法满足新增设备大-168-量的供电需求；通过增加一套冷热电三联供系统，不仅以提供持续不间断的电力，而且它对于数据中心的扩容在时间上可能比起通过依托申请现有公用电网设施更快捷一些。

0　引言近年来，随着信息化产业的快速发展，我国的数据中心也迎来了蓬勃的发展。

数据中心对能源有巨大的需求，2017年，全球约有800万个数据中心，消耗了约4162亿千瓦时的电力，相当于全球总用电量的2%，预计到2020年这一比例还将提高至5%。

数据中心需要的能源主要为电和冷，分别为服务器提供电源和冷却。

数据中心用能主要有两个特点：①用能量大。

数据中心是典型的“耗能大户”，单位面积能耗是普通办公楼的几十到上百倍；②用能可靠性要求高，且全年不间断。

数据中心多为金融、互联网等用户，机房集中安置大量的服务器，这使数据中心成为信息资源的汇集中心，但同时也带来了风险的高度集中。

一旦停电导致服务器宕机，将会对造成巨大的损失。

工信部和地方政府对数据中心的能源效率指标PUE提出了越来越严格的要求，工信部联节[2019]24号文件要求：全国范围内新建大型及超大型数据中心PUE不得高于1.4。

而现有国内非寒冷地区大型数据中心PUE多在1.5以上，新建数据中心如何降低PUE已经成为业内当务之急。

文章以某拟建数据中心为例，介绍该数据中心的常规供能方案，并探讨三联供系统在数据中心的配置。

1　冷热电三联供CCHP介绍及优势冷热电三联供（CCHP）是分布式能源的一种重要形式，以天然气作为一次能源，将燃气燃烧得到的高品位能量通过燃气发电机发电，再将燃气发电机产生的低品位热能充分用于供热或者制冷，可以实现能源的梯级利用，总的能源利用效率可达70%～90%。

三联供系统生产的冷量和电量接近，而数据中心需要的冷量和电量也接近（以kW为单位）。

三联供系统为数据中心供能时，可以按照以冷定电的原则，将三联供系统产生的冷量和电量全部供给数据中心，冷量可以完全满足数据中心的需求，不足的少部分电量由市电补充[1]。

由于采用余热制冷，相比传统电制冷冷水机组供冷的方案，省去了冷水机组的电耗，可有效降低数据中心的PUE。

同时三联供系统因设备昂贵，投资较大，需要有较高的年运行小时数才能有良好的经济性，而数据中心全年不间断用能，也使三联供系统的投资收益有了保障。

分布式能源情况了解所谓“分布式能源”是指分布在用户端的能源综合利用系统。

一次能源以气体燃料为主，可再生能源为辅，利用一切可以利用的资源；二次能源以分布在用户端的热电冷（植）联产为主，其他中央能源供应系统为辅，实现以直接满足用户多种需求的能源梯级利用，并通过中央能源供应系统提供支持和补充；在环境保护上，将部分污染分散化、资源化，争取实现适度排放的目标。

分布式能源实现多系统优化，将电力、热力、制冷与蓄能技术结合，实现多系统能源容错，将每一系统的冗余限制在最低状态，利用效率发坏发挥到最大状态，以达到节约资金的目的。

分布式能源技术是未来世界能源技术的重要发展方向，它具有能源利用效率高，环境负面影响小，提高能源供应可靠性和经济效益好的特点。

分布式能源作为先进的能源利用方式，代表了供能发展趋势，具有明显优势。

首先，安全稳定性高。

分布式能源在传统供电、供热、供冷之外，在供能方式上提高双重保障，使运行系统更加安全稳定。

其次，节能能耗优势显着。

分布式能源以“温度对口，梯级利用”为原则，大大提高能源利用效率，把损耗降到最低。

再有，减少碳排放。

分布式能源与传统常规系统相比，CO2减排量达50%，SO2和固体废弃物排放几乎为零，减少NOX排放量达80%。

分布式能源技术的基础科学主要在以下几个方面：①动力与能源转换设备:主要是指一些基于传统技术的完善和新技术的发展；②一次和二次能源相关技术；③智能控制与群控优化技术；④综合系统优化技术；⑤资源深度利用技术。

比如四川达州钢铁集团公司针对公司实际情况，在推行分布式能源技术应用方面，广泛开展能源综合利用，实现循环利用能源，取得了一定成效，既为企业带来了经济效益，也取得了良好的社会效益。

发改委确立首批4个国家分布式能源示范项目发改委2012年8月7日确立首批4个国家天然气分布式能源示范项目，发改委要求业主单位尽快完成项目规划选址、土地预审、环评、节能、用水、电网接入许可等各项工作，要求相关省市抓紧办理项目核准手续，确保2012年内开工建设。

冷热电三联供在数据中心的应用作者：程磊来源：《中国新通信》 2018年第10期【摘要】在数据中心的早期，考虑到电信行业能够稳定运行的高业务可靠性，投资其互补动力总成系统的成本很高。

作为分布式能源的衍生形式，三重供热和供电系统已成为控制通信行业能源运营成本和通信行业数据中心可靠性和散热要求的最佳解决方案之一。

本文介绍了冷热电三联供系统，讨论了数据中心的冷热电三联供系统应用以及数据中心的冷热电三联供系统。

【关键词】冷热电三联供数据中心迄今为止，美国，日本，欧盟等发达地区更广泛地应用了冷热电供应体系。

美国能源部计划在2020 年之前使用50％的新建商用建筑物来综合利用冷，热和电。

同时，中国也加快了对三联供应体系的研究，把天然气开发利用作为改善能源结构，改善环境质量的重要举措。

它还在数据中心应用了一些三重供应系统。

在中国，三联供冷，供热，供电系统具有很大的发展前景。

一、冷热电三联供系统CCHP（Combined Cooling，Heating and Power）是指将天然气作为主燃料驱动的燃气轮机，微型燃烧发动机或内燃机等燃气发电设备的运转所产生的电力需求和系统发电机。

发电后产生的废热通过废热回收设备供给用户进行冷却。

结合冷，热（加热，采暖）和发电，大大提高了整个系统的一次能源效率，实现了能源的级联利用。

它还可以提供并网电力以实现能源互补，并相应提高整个系统的经济效率和效率。

根据供应范围，冷热电三联供系统可分为建筑类型和区域类型。

区域型系统主要用于各种工业，商业或科技园区以及其他由冷热能源供应中心建造的大型区域。

设备一般使用大容量机组，往往需要建立独立的能源供应中心，还要考虑外部网络设备的冷热供应。

基于楼宇的系统专为具有特定功能的建筑物设计，如办公大楼，商业建筑，医院和一些复杂建筑。

通常情况下，只需要小容量的设备，而机房通常安排在建筑物内部，而不考虑外部网络的建设。

二、冷热电源系统数据中心应用数据中心的能效高于典型的商业建筑（每平方米215-1075 瓦），而数据中心需要大量的能源，通信设备所消耗的大部分能源都转化为热能。
